Normy a metody ukládání kabelů do země: hloubky a bezpečnost

Správné uložení kabelů do země vyžaduje dodržení technických norem a dostatečnou hloubku, která chrání vedení před mechanickým poškozením. Použitím ochranných trubek a výstražných fólií zajistíte dlouhou životnost instalace a předejdete nebezpečným poruchám v terénu.

Jaké normy upravují ukládání kabelů do země?

Pro bezpečné uložení elektrických kabelů do země v České republice je rozhodující norma ČSN 33 2000-5-52, která definuje minimální hloubku uložení a technické požadavky na ochranu vedení. Dodržování těchto pravidel je nezbytné pro zajištění dlouhodobé stability sítě a mechanickou ochranu kabelů před vnějšími vlivy.

ČSN 33 2000-5-52 a její požadavky na ukládání kabelů do země

Norma ČSN 33 2000-5-52 určuje základní pravidla pro výběr a instalaci elektrických vedení, přičemž pro běžné ukládání kabelů do země stanovuje minimální hloubku uložení 60 cm v nepojízdných plochách. V případě křížení s komunikacemi či pod nimi se hloubka uložení kabelů zvyšuje na 80 až 100 cm. Pro zajištění bezpečnosti kabelů norma vyžaduje:

• Použití výstražné fólie v barvě odpovídající napěťové hladině vedení.
• Uložení do pískového lože bez kamenů pro zamezení bodového tlaku.
• Mechanickou ochranu kabelů pomocí krycích desek nebo ochranných trubek kabelů.

Tip: Častou chybou je nedostatečné hutnění zásypu nad kabelem, což může vést k následným sesuvům půdy a poškození izolace vlivem tlaku.

Mezinárodní norma IEC a její vliv na ukládání kabelů

Mezinárodní elektrotechnická komise prostřednictvím standardů IEC definuje celosvětově uznávané postupy pro ukládání kabelů do země, které doplňují české normy ukládání kabelů. Tyto normy kladou důraz na teplotní limity kabelů a jejich odolnost vůči vnějším vlivům v různých typech půd. Správná pokládka kabelů vyžaduje zohlednění nejen hloubky, ale i minimální vzdálenosti kabelů od ostatních inženýrských sítí, jako jsou plynovody nebo vodovody.

• IEC normy vyžadují odolnost pláště kabelu vůči vlhkosti a chemickým vlivům v zemi.
• Metody ukládání kabelů do země musí vždy zaručit snadnou identifikaci trasy.
• Pro koho se to hodí: Tento postup je nezbytný pro trvalé instalace silových vedení.
• Pro koho se to NEhodí: Dočasné provizorní přívody nelze tímto způsobem ukládat bez adekvátní projektové dokumentace.

Jaká je doporučená a minimální hloubka uložení kabelů v zemi?

Správně zvolená hloubka uložení kabelů do země je klíčovým faktorem pro zajištění dlouhodobé mechanické ochrany kabelů a bezpečnosti provozu celé sítě. Hodnota se odvíjí od typu terénu a rizik spojených s budoucím provozem v daném místě.

Minimální hloubka uložení silových kabelů podle norem

Podle platných norem pro ukládání kabelů do země činí minimální hloubka uložení silových kabelů standardně 60 cm. Tato hodnota je stanovena tak, aby byla zajištěna základní mechanická ochrana kabelů před běžnými zahradními pracemi či drobnou povrchovou činností. V náročnějších podmínkách, jako je kamenitá nebo nestabilní půda, se doporučuje zvýšit výkop na 80 cm a více. Použití ochranné trubky kabelů je v těchto hloubkách nezbytností pro zamezení poškození izolace.

Doporučená hloubka uložení kabelů v praxi

Doporučená hloubka pro pokládku kabelů do země často přesahuje zákonné minimum a v praxi se ustálila na 80 cm. Zvýšená hloubka uložení kabelů výrazně prodlužuje životnost kabelů tím, že je chrání před teplotními výkyvy a vibracemi přenášenými z povrchu. Volba hloubky vždy závisí na typu půdy, intenzitě provozního zatížení a hustotě okolní infrastruktury.

Odborná rada: Častá chyba je nedostatečné zhutnění zásypu nad kabelem, což může vést k následným pohybům zeminy a poškození vodičů.

Jak hluboko uložit kabel do země?

Při plánování trasy je nutné zohlednit minimální vzdálenosti kabelů od ostatních inženýrských sítí a dodržet normy ukládání kabelů. Obecně platí, že minimální hloubka 60 cm zajišťuje bezpečnost kabelů v nezastavěných částech zahrady, zatímco v místech s vyšším rizikem mechanického poškození volíme hloubku 80 cm. Například hloubka uložení kabelů CETIN se řídí specifickými normami správce sítě, které mohou vyžadovat odlišné postupy než u silových rozvodů.

Tip: Pro koho se tato hloubka hodí vs pro koho NE – hloubka 60 cm je dostačující pro trvalé instalace v zahradách, ale není vhodná pro průmyslové areály, kde musí být kabely uloženy hlouběji kvůli těžké technice.

Jaké metody a materiály se používají pro ukládání kabelů do země?

Správné uložení kabelů do země vyžaduje kombinaci vhodného podloží a mechanické ochrany, aby se předešlo jejich poškození vlivem tlaku půdy či pohybu terénu. Metody ukládání kabelů se řídí přísnými pravidly, která určují hloubku uložení kabelů i minimální vzdálenosti kabelů od ostatních inženýrských sítí.

Pískové lože jako základ pro uložení kabelů

Pískové lože tvoří nezbytný základ, který zajišťuje stabilní uložení kabelů a chrání je před ostrými kameny v okolní zemině. Podle technických norem musí mít vrstva písku tloušťku 10 až 15 cm pod kabelem i nad ním. Tato vrstva funguje jako mechanická ochrana kabelů, neboť rovnoměrně rozkládá tlak zeminy a zabraňuje lokálnímu namáhání pláště. Kvalitní písek bez obsahu kamenů a nečistot je klíčový pro dlouhodobou integritu vedení.

Použití ochranných trubek pro kabely

Ochranné trubky kabelů představují dodatečnou bariéru, která zvyšuje odolnost instalace vůči vnějším vlivům. Plastové trubky typu HDPE nebo dvouplášťové korugované chráničky se běžně využívají v místech křížení s komunikacemi či v oblastech s vyšším rizikem mechanického poškození. Kovové trubky se volí v situacích, kdy je vyžadována extrémní mechanická pevnost nebo stínění. Použití chrániček výrazně prodlužuje životnost kabelů, protože omezuje přímý kontakt s půdou a teplotní výkyvy, které mohou ovlivňovat teplotní limity kabelů.

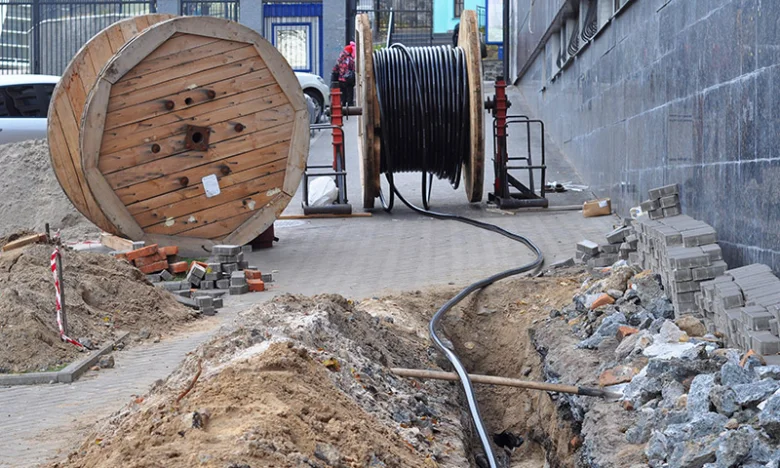

Metody ukládání kabelů do země

Metody ukládání kabelů zahrnují ruční pokládku pro krátké úseky nebo strojní pokládku při realizaci rozsáhlých inženýrských sítí. Normy pro ukládání kabelů vyžadují precizní postup, aby nedošlo k nadměrnému tahu nebo ohybu kabelu.

1. Výkop rýhy – vyhloubení drážky o stanovené hloubce dle norem a typu vedení.
2. Příprava lože – vysypání dna rýhy pískem o tloušťce 10 až 15 cm a jeho následné zhutnění.
3. Instalace kabelu – volné uložení kabelu bez pnutí, ideálně s mírným zvlněním pro kompenzaci teplotní roztažnosti.
4. Zásyp a značení – zakrytí kabelu další vrstvou písku, položení výstražné fólie a následné zasypání výkopu zeminou.

Odborná rada: Častá chyba při ukládání spočívá v používání vytěžené zeminy s kameny přímo k zasypání kabelu, což vede k jeho brzkému mechanickému poškození. Tato metoda se hodí pro trvalé instalace v zahradách či pod zpevněnými plochami, zatímco pro dočasné provizorní rozvody není ekonomicky ani technicky efektivní.

Jaké technické parametry ovlivňují uložení kabelů včetně teplotních limitů?

Technické parametry a limity pro bezpečné uložení kabelů

Správné uložení elektrických kabelů do země vyžaduje dodržení přísných pravidel, aby nedošlo k degradaci izolace, snížení životnosti či výpadku proudu. Základním faktorem jsou teplotní limity kabelů, které se u běžných instalačních kabelů typu CYKY pohybují do 70 °C při trvalém provozu. Překročení této hodnoty vlivem nadměrného zatížení nebo nevhodného uložení v tepelně izolujícím materiálu vede k urychlenému stárnutí polymerní izolace. Teplotní limity kabelů přímo ovlivňují výběr trasy a způsob, jakým kabel v zemi odvádí provozní teplo do okolní zeminy. Maximální zatížení kabelů musí vždy odpovídat průřezu vodičů a způsobu uložení, aby nedocházelo k přehřívání.

Mechanická ochrana kabelů je klíčovým prvkem, který chrání vedení před tlakem zeminy, vibracemi nebo nechtěným poškozením při následných výkopových pracích. Pro zajištění dlouhé životnosti instalace musíte dodržet tyto parametry:

• Minimální vzdálenosti kabelů od ostatních inženýrských sítí (např. vodovod, plyn) zajistí vzájemné neovlivňování provozních teplot a bezpečnost kabelů při údržbě.
• Ochranné trubky kabelů, jako jsou dvouplášťové chráničky typu Kopoflex, minimalizují riziko mechanického poškození při pohybech půdy či lokálním tlaku.
• Dodržení minimálního poloměru ohybu kabelu chrání vnitřní měděné žíly před zlomením a zabraňuje vzniku trhlin v plášti.
• Normy ukládání kabelů, zejména ČSN 33 2000-5-52, stanovují pravidla pro pískové lože a použití výstražných fólií pro identifikaci trasy.

Odborná rada: Častá chyba spočívá v přílišném utažení nebo ostrém ohybu kabelu při vstupu do budovy, což narušuje celistvost pláště a umožňuje průnik vlhkosti. Uložení kabelů do země bez rizika poškození vyžaduje použití chrániček v místech, kde kabel kříží komunikace nebo je vystaven zvýšenému tlaku. Tento postup se hodí pro trvalé venkovní instalace rodinných domů a zahrad, zatímco pro dočasné připojení stavby jsou vhodnější jiné, snadno demontovatelné systémy. Pamatujte, že hloubka uložení kabelů musí vždy odpovídat normě ČSN 33 2000-5-52, která definuje bezpečné uložení kabelů pod zemí s ohledem na vnější vlivy a mechanické namáhání. Kvalita instalace závisí na důsledné kontrole kvality kabelů před samotným záhozem výkopu.

Jaké jsou minimální vzdálenosti kabelů od jiných inženýrských sítí a objektů?

Při plánování trasy kabelového vedení pod terénem musíte bezpodmínečně dodržet normy ukládání kabelů, které definují bezpečnostní odstupy od ostatních inženýrských sítí. Minimální vzdálenost od plynovodů, vodovodů či kanalizací je stanovena pro zajištění bezpečnosti instalace a zamezení vzájemného ovlivnění sítí. Pokud se křížíte s jinými inženýrskými sítěmi nebo vedete kabely v jejich blízkosti, musíte vždy zajistit dostatečnou mechanickou ochranu kabelů pomocí ochranné trubky kabelů, aby se předešlo jejich poškození během budoucích výkopových prací.

Odborná rada: Častá chyba při pokládce silových kabelů spočívá v podcenění teplotních limitů kabelů při blízkém souběhu s teplovody, což může vést k degradaci izolace. Dodržení těchto rozestupů je klíčové pro dlouhodobou životnost systému. Uvedené hodnoty platí pro běžné uložení v zemi, v komplikovaných stísněných podmínkách se řiďte projektovou dokumentací, která může vyžadovat dodatečné opatření. Tyto normy a metody pro bezpečné uložení kabelů pod zemí chrání nejen vaši investici, ale i okolní infrastrukturu.

Jak probíhají kontroly a zkoušky kvality po uložení kabelů do země?

Bezpečnost kabelů závisí na správném provedení finálních zkoušek, které ověřují integritu instalace před jejím zakrytím. Kontrola kvality začíná ještě před záhozem výkopu, kdy se vizuální kontrola zaměřuje na mechanickou ochranu kabelů a správné uložení v ochranné trubce. Měření izolačního odporu následně potvrdí, že během pokládky nedošlo k poškození pláště kabelu. Normy pro ukládání kabelů do země vyžadují doložení těchto měření revizní zprávou.

1. Vizuální kontrola – ověření hloubky uložení kabelů a celistvosti ochranných prvků v celé délce trasy.
2. Měření izolačního odporu – využití izolačního testeru k prokázání elektrické integrity vodičů.
3. Kontrola mechanické ochrany – ověření, zda jsou dodrženy minimální vzdálenosti kabelů od ostatních inženýrských sítí.
4. Zápis do dokumentace – vyhotovení protokolu o výchozí revizi dle platných norem.

Odborná rada: Častá chyba spočívá v provádění měření až po úplném zasypání výkopu zeminou, což znemožňuje rychlou opravu případného poškození izolace. Tento postup se hodí pro revizní techniky, nikoliv však pro majitele, kteří nemají příslušnou certifikaci pro měření elektrických parametrů.

Časté dotazy k metodám a normám pro ukládání kabelů do země

Otázka: Jaká je norma pro uložení kabelů do země v České republice?

Platná norma ČSN 33 2000-5-52 stanovuje minimální hloubku uložení kabelů na 60 cm a definuje požadavky na bezpečnostní parametry instalace. Tyto normy ukládání kabelů zajišťují ochranu před vnějšími vlivy a provozní spolehlivost.

Otázka: Jak hluboko by měl být uložen silový kabel do země?

Standardní hloubka uložení kabelů činí 60 cm, avšak při křížení s komunikacemi nebo v místech s vysokým mechanickým zatížením se hloubka zvyšuje na 80 až 100 cm.

Otázka: Jaké metody se používají pro ukládání kabelů do země?

Nejčastější metody ukládání kabelů do země využívají pískové lože a ochranné trubky kabelů, které zajišťují mechanickou ochranu kabelů před tlakem zeminy či kameny.

Otázka: Jaké jsou teplotní limity pro kabely uložené v zemi?

Kabely musí pracovat v rámci svých technických parametrů kabelů, přičemž teplota jádra obvykle nesmí dlouhodobě překročit 70 °C, aby nedošlo k degradaci izolace.

Otázka: Jaké jsou minimální vzdálenosti kabelů od jiných inženýrských sítí?

Při souběhu či křížení platí minimální vzdálenosti kabelů, které činí 50 cm od plynovodu a 30 cm od vodovodu či kanalizace pro zamezení vzájemného ovlivnění.

Otázka: Jak probíhají kontroly kvality po uložení kabelů do země?

Provádí se kontrola kvality kabelů zahrnující vizuální inspekci trasy, měření izolačního odporu a ověření správného uložení v pískovém loži před finálním záhozem.

Otázka: Jaký kabel je vhodný pro uložení do země?

Pro zemní uložení se používají kabely typu CYKY, které mají dostatečnou odolnost proti vlhkosti a mechanickou pevnost odpovídající náročným vnějším podmínkám.

Otázka: Jaké chyby se často dělají při pokládce kabelů do země?

Častou chybou je nedostatečné zhutnění pískového lože nebo absence výstražné fólie, což vede k riziku poškození při budoucích výkopových pracích v okolí.

Otázka: Jak správně schovat kabely na povrchu?

Pokud kabely vedou na zemi, musí být umístěny v odolných lištách nebo chráničkách, aby byla zajištěna adekvátní mechanická ochrana kabelů před nechtěným přejetím či přeseknutím.

Otázka: Jaká je orientační cena pokládky kabelu do země?

Cena za metr se odvíjí od hloubky výkopu a typu použitého materiálu; zahrnuje zemní práce, pískový podsyp, ochranné prvky a samotnou instalaci vedení.

Otázka: Jaká je norma pro pokládku optických kabelů do země?

Optické trasy podléhají podobným předpisům jako silové kabely, kde hloubka uložení kabelů musí zaručit stabilitu a ochranu křehkých vláken před pohybem půdy.

Otázka: Jaké jsou požadavky na pískové lože pro ukládání kabelů?

Pískové lože musí mít frakci bez ostrých kamenů o tloušťce minimálně 10 cm pod kabelem i nad ním, aby se předešlo lokálnímu tlaku na plášť kabelu.

Otázka: Jaké jsou kroky při pokládce kabelu do země?

Postup zahrnuje hloubení rýhy, vytvoření pískového lože, uložení kabelu, zakrytí pískem, instalaci výstražné fólie a následné vrstvené hutnění výkopku.

Otázka: Jaké jsou technické parametry kabelů ovlivňující uložení?

Klíčové technické parametry kabelů zahrnují poloměr ohybu, jmenovité napětí a odolnost vůči chemickému složení půdy, které určují vhodnost konkrétního typu kabelu.

Otázka: Jaké jsou požadavky na mechanickou ochranu kabelů?

Mechanická ochrana kabelů je nezbytná v místech, kde hrozí riziko poškození, a provádí se pomocí dělených nebo nedělených ochranných trubek a betonových tvárnic.

Odborná rada: Při realizaci vždy dbejte na to, aby kabel v zemi nebyl napnutý; ponechte přirozenou vlnovku, která kompenzuje teplotní roztažnost a pohyby půdy během roku. Pro koho se tato metoda hodí: pro všechny majitele nemovitostí budující přípojky. Pro koho se NEhodí: pro neodborné instalace bez znalosti přesné polohy stávajících sítí a bez měřicího protokolu.
