Jaký průřez kabelu je vhodný pod varnou deskou pro bezpečí
Správný průřez kabelu pod varnou deskou zajišťuje bezpečný přívod energie a optimální funkci spotřebiče. Výběr závisí na výkonu varné desky a typu připojení, přičemž nesprávná volba může způsobit přetížení jističe nebo poruchu instalace. Poradím, jak vybrat kabel podle potřeb vaší indukční nebo elektrické varné desky.
📝 Hlavní myšlenky
- Pro běžné varné desky je vhodný měděný kabel s průřezem 2,5 až 6 mm² podle výkonu a uložení.
- Indukční varné desky často vyžadují jistič 16 nebo 32 A a odpovídající průřez vodiče.
- Pod varnou deskou je nutné zachovat minimální prostor 60 mm pro správné chlazení.
- Průřez vodiče určuje maximální proudovou zatížitelnost, např. 2,5 mm² snese až 30 A volně ložený měděný kabel.
- Specifické požadavky na kabel se liší u jednofázového (230 V) a třífázového (400 V) připojení varné desky.
Jaký průřez kabelu je vhodný pro různé výkony varných desek
Průřez kabelu pod varnou deskou závisí především na výkonu varné desky a odpovídající proudové zatížitelnosti měděného vodiče. Pro běžné varné desky do výkonu přibližně 6,6 kW postačuje kabel s průřezem 2,5 mm², zatímco u silnějších spotřebičů nad 7 kW je nutné použít průřezy 4 mm² až 6 mm², aby dimenzování kabelu zajistilo bezpečnost elektrické instalace a správnou funkci s jističem varné desky.
Doporučené průřezy kabelů podle výkonu varné desky
Průřez kabelu určuje maximální proudovou zatížitelnost vodiče, což přímo souvisí s výkonem varné desky. Například:
| Výkon varné desky (kW) | Doporučený průřez měděného vodiče (mm²) | Poznámka |
|---|---|---|
| do 3 kW | 2,5 | Vhodné pro menší varné desky |
| 3-6,6 kW | 2,5-4 | Závisí na délce a typu jističe |
| 7-11 kW | 4-6 | Vyšší průřez pro bezpečný provoz |
Při dimenzování kabelu je nezbytné zohlednit také délku přívodního kabelu varné desky a charakteristiky jističe varné desky.
Jak vybrat správný kabel pro indukční varnou desku
Indukční desky vykazují vyšší proudové zatížení kvůli rychlému ohřevu a vyššímu výkonu. Proto je doporučený průřez kabelu minimálně 4 mm² u výkonu nad 7 kW, což zajistí stabilní připojení a minimalizuje riziko přehřívání vodičů. Správný výběr kabelu pod varnou deskou také podporuje bezpečnost elektrické instalace a prodlužuje životnost spotřebiče.
Typy měděných vodičů pro připojení varné desky
Nejčastěji se používají měděné vodiče s průřezem od 2,5 mm² do 6 mm² podle výkonu varné desky. Vodiče musí mít kvalitní izolaci, například PVC nebo halogen-free typ, aby splňovaly požadavky na bezpečnost elektrické instalace a měly dostatečnou tepelnou odolnost. Častá chyba je použití vodiče s příliš malým průřezem, který vede k přehřívání a riziku poruchy. Proto je třeba přesně dodržet doporučení podle výkonu a charakteru varné desky.

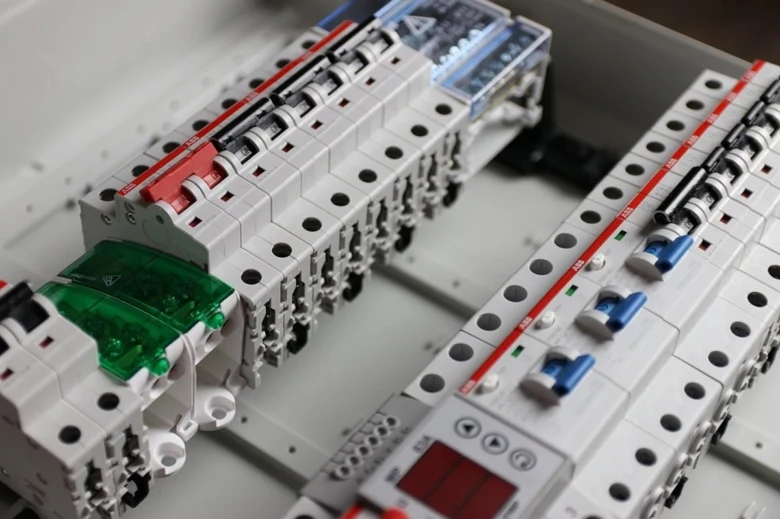

Jaký vliv má jednofázové vs. třífázové připojení na volbu průřezu kabelu
Jednofázové připojení varné desky pracuje s napětím 230 V a vyžaduje jiný průřez kabelu než třífázové připojení na 400 V. Třífázové zapojení rozkládá zatížení mezi tři fáze, což obvykle snižuje proudovou zátěž na jeden vodič a umožňuje použít kabely s menším průřezem než u jednofázového přívodu stejného výkonu. Napětí tedy přímo ovlivňuje dimenzování kabelu i volbu jističe varné desky.
Pro jednofázové připojení varné desky s proudem kolem 16 A se běžně doporučuje průřez vodiče 2,5 mm². U třífázového připojení, například u indukční varné desky připojené na 400 V, se může použít průřez 1,5 až 2,5 mm² na fázi, v závislosti na celkovém výkonu a délce přívodního kabelu. Pro správné dimenzování kabelu je nezbytné vždy konzultovat technický list výrobce a dbát na bezpečnost elektrické instalace.
- Jednofázové připojení: 230 V, kabel průřez cca 2,5 mm² pro 16 A
- Třífázové připojení: 400 V, kabel průřez 1,5-2,5 mm² na fázi dle výkonu
- Volba jističe varné desky musí odpovídat dimenzování kabelu a typu připojení
Tip: Při výběru kabelu a jističe se říďte vždy pokyny výrobce varné desky a nezapomínejte na správné dimenzování průřezu vodiče, aby byla zajištěna bezpečnost elektrické instalace a minimalizovalo se riziko přehřívání nebo zkratu. Častou chybou je použití příliš tenkého kabelu, což může vést k jeho poškození a ohrožení provozu varné desky.
Maximální proudová zatížitelnost kabelů podle průřezu a uložení
Proudová zatížitelnost měděných vodičů přímo závisí na jejich průřezu a způsobu uložení. Správné dimenzování přívodního kabelu varné desky zajistí bezpečný provoz a ochranu proti přehřátí vodičů. Průřez kabelu určuje maximální proud, který vodič bezpečně přenese, přičemž uložení kabelu (volně v prostoru nebo v chráničce/trubce) významně ovlivňuje ochlazování a tím i zatížitelnost.
Pro varné desky na 230 V nebo 400 V je třeba zvolit kabel s průřezem a jističem odpovídajícím maximálnímu odběru proudu varné desky. Níže uvedená tabulka uvádí příklady proudové zatížitelnosti měděných vodičů podle průřezu a uložení:
| Průřez vodiče (mm²) | Proud volně (A) | Proud v trubce (A) |
|---|---|---|
| 1,5 | 20 | 15 |
| 2,5 | 30 | 21 |
| 4 | 38 | 29 |
| 6 | 50 | 38 |
Tip: Pro indukční desku připojení se obvykle doporučuje minimálně 2,5 mm², pokud je jistič varné desky nastaven na 16 A, v případě vyšších proudů je nutný větší průřez vodiče. Uložení kabelu v trubce snižuje jeho proudovou zatížitelnost, proto je třeba volit silnější kabel než při instalaci volně vedených vodičů.
Na co si dát pozor: Častou chybou je poddimenzování kabelu vzhledem k reálnému odběru varné desky, což může vést k přehřívání a ohrožení bezpečnosti elektrické instalace. Pro správný výběr kabelu a jističe vždy vycházejte z technických parametrů varné desky a způsobu instalace kabelu.
Jak správně instalovat kabel pod varnou deskou s ohledem na chlazení a bezpečnost
Instalace kabelu pod varnou deskou vyžaduje dodržení několika zásad pro správné chlazení a bezpečnost elektrické instalace. Minimální prostor 60 mm mezi přívodním kabelem a spodní stranou varné desky umožňuje odvod tepla a zabraňuje přehřívání vodičů. Tento odstup je klíčový zejména u indukčních desek, kde se při provozu generuje silné elektromagnetické pole a vyšší tepelné zatížení.
Před započetím instalace je nezbytné vypnout jistič varné desky, čímž se zamezí riziku úrazu elektrickým proudem. Správné dimenzování kabelu a průřezu vodiče odpovídající výkonu varné desky zajistí bezpečný a stabilní přívod energie. Častou chybou je použití kabelu s nedostatečným průřezem nebo instalace bez dostatečného chlazení, což vede k přehřívání a může způsobit poruchu nebo požár.
Jak připojit varnou desku správným kabelem
- Vypnutí jističe – zajistěte, aby byl elektrický obvod odpojen od napájení.
- Výběr kabelu – použijte kabel s doporučeným průřezem vodiče podle výkonu varné desky a typu napětí (230V nebo 400V).
- Zachování prostoru pro chlazení – umístěte kabel tak, aby mezi kabelem a deskou byla mezera minimálně 60 mm.
- Kontrola zapojení – ověřte správnost připojení pomocí elektrického měřiče nebo multimetrů.
- Zapnutí jističe – po kontrole bezpečnosti zapněte jistič a otestujte funkčnost varné desky.
Tip: Pro varné desky s vyšším odběrem, například na 400V, se doporučuje volit kabel s průřezem minimálně 4 mm² a odpovídající jistič varné desky. Instalaci vždy konzultujte s kvalifikovaným elektrikářem, aby byla zajištěna bezpečnost a shoda s normami.
Časté dotazy k průřezu kabelu pod varnou deskou
Otázka: Jaký průřez kabelu je vhodný pro varnou desku s výkonem 5 kW?
Pro varnou desku s výkonem 5 kW se doporučuje měděný kabel s průřezem 2,5 mm², který snese proud až 30 A při volném uložení. Tento průřez zajišťuje bezpečnost elektrické instalace a minimalizuje riziko přehřátí.
Otázka: Jaká je minimální vzdálenost pro chlazení pod varnou deskou?
Pod varnou deskou je nutné zajistit minimálně 60 mm volného prostoru pro správnou cirkulaci vzduchu a zabránění přehřátí. Tento odstup platí i pro indukční desky připojení, kde je chlazení klíčové.
Otázka: Jaký jistič je doporučen pro indukční varnou desku s proudem 16 A?
Pro indukční varnou desku s proudem 16 A se doporučuje jistič o hodnotě 16 A, který zajistí odpovídající jištění a ochranu instalace před přetížením.
Otázka: Mohu použít hliníkový kabel pro připojení varné desky?
Hliníkové vodiče mají nižší proudovou zatížitelnost než měděné a nejsou doporučovány pro připojení varné desky kvůli bezpečnosti a spolehlivosti provozu.
Otázka: Jaký průřez kabelu je potřeba pro třífázové připojení varné desky?
Pro třífázové připojení (400 V) se používá měděný kabel s průřezem od 2,5 do 6 mm² v závislosti na celkovém výkonu spotřebiče a délce přívodního kabelu.
Otázka: Jak ověřit správnost zapojení kabelu pod varnou deskou?
Správnost zapojení ověříte měřičem napětí a kontrolou pevnosti svorek, vždy při vypnutém jističe, aby byla zachována bezpečnost elektrické instalace.
Otázka: Jaký vliv má délka kabelu na volbu průřezu?
Delší kabel způsobuje větší úbytek napětí, proto je třeba zvolit kabel s větším průřezem, aby se předešlo ztrátám a přehřívání vodičů.
Otázka: Je nutné zachovat prostor pro chlazení i u indukční varné desky?
Ano, minimální vzdálenost 60 mm pod deskou je nezbytná i u indukčních varných desek kvůli optimálnímu chlazení elektronických komponent.
Otázka: Jaký typ izolace kabelu je vhodný pod varnou deskou?
Doporučuje se kabel s izolací odolnou proti teplu, například PVC s teplotní odolností nad 70 °C, která zajišťuje trvanlivost a bezpečnost.
Otázka: Mohu zapojit varnou desku do stávajícího obvodu s jističem 10 A?
Zapojení do obvodu s jističem 10 A není vhodné, protože hrozí časté vypínání a přehřívání kabelu, což ohrožuje bezpečnost.
Otázka: Jaké jsou nejčastější chyby při dimenzování kabelu pod varnou deskou?
Mezi časté chyby patří volba příliš malého průřezu vodiče, nedostatečný prostor pro chlazení a nesprávné jištění, což může vést k přehřátí a poruše.
Otázka: Jaký průřez kabelu je potřebný pro varnou desku s jističem 32 A?
Pro jistič 32 A je doporučen měděný kabel s průřezem minimálně 6 mm², který bezpečně snese maximální proudovou zátěž.
Otázka: Je potřeba samostatný obvod pro varnou desku?
Ano, varná deska musí mít samostatný elektrický okruh s odpovídajícím jištěním, aby byla zaručena bezpečnost a spolehlivost provozu.
Otázka: Jaký je rozdíl v dimenzování kabelu při uložení v trubce a volném uložení?
Kabel uložený v trubce má nižší schopnost odvádět teplo, proto je nutné dimenzovat průřez větší než u volně uloženého kabelu.
Otázka: Jaký je doporučený průřez kabelu pro připojení varné desky na 230 V?
Pro 230V varné desky se běžně používá měděný kabel s průřezem 2,5 až 4 mm² podle výkonu a délky kabelu, což odpovídá normám bezpečnosti.
Jaký průřez kabelu pod varnou deskou zvolit?
Volba správného průřezu vodiče závisí na výkonu varné desky a délce přívodního kabelu. Pro běžné domácí varné desky s výkonem do 7 kW se doporučuje kabel 2,5-4 mm². U vyšších výkonů a třífázového připojení je nutné zvolit 6 mm² a odpovídající jistič.
Jaký kabel se používá pod varnou deskou?
Pod varnou deskou se používá měděný kabel s PVC izolací odolnou proti teplu, který splňuje normy pro bezpečnost elektrické instalace. Použití kabelu s nedostatečným průřezem nebo nevhodnou izolací výrazně zvyšuje riziko přehřátí a poruch.
Maximální proudová zatížitelnost kabelů podle průřezu a uložení
Proudová zatížitelnost měděných vodičů je klíčovým parametrem při dimenzování přívodního kabelu varné desky. Průřez kabelu přímo určuje, jaký maximální proud může vodič bezpečně snést, aniž by došlo k přehřátí nebo poškození izolace. Současně ovlivňuje zatížitelnost i způsob uložení kabelu – vodič uložený volně ve vzduchu snese vyšší proud než ten vedený v trubce nebo v hromadě.
Pro správné dimenzování kabelu a zajištění bezpečnosti elektrické instalace je nezbytné vybrat průřez vodiče odpovídající výkonu varné desky a způsobu uložení kabelu. Například pro běžnou elektrickou varnou desku na 230 V s jističem 16 A se doporučuje kabel s průřezem 2,5 mm² při volném uložení. Pokud je kabel veden v trubce, průřez 2,5 mm² snese jen asi 21 A, což stále pokryje potřebu, ale je třeba dbát na správné uložení.
Tabulka proudové zatížitelnosti měděných vodičů podle průřezu a uložení
| Průřez vodiče (mm²) | Proudová zatížitelnost volně (A) | Proudová zatížitelnost v trubce (A) |
|---|---|---|
| 1,5 | 20 | 15 |
| 2,5 | 30 | 21 |
| 4 | 38 | 29 |
| 6 | 50 | 37 |
Pro indukční desku připojení na 400 V může být nutné zvolit vodič s průřezem 4 mm² nebo 6 mm², což závisí na výkonu a požadavcích jističe varné desky. Výběr správného kabelu pod varnou deskou vždy přispívá k bezpečnému provozu a minimalizuje riziko přetížení.
Tip: Častou chybou je poddimenzování kabelu při vedení v trubce, což snižuje proudovou zatížitelnost a může vést k přehřátí. Proto vždy zvažte způsob uložení kabelu při dimenzování.
Pro koho se to hodí: Správné dimenzování průřezu vodiče je nezbytné pro bezpečnou elektrickou instalaci varné desky v domácnosti i v profesionálních kuchyních. Není vhodné pro situace s nestandardními podmínkami, kdy je třeba individuální projekt a posouzení odborníkem.
