Izolace kabelu: názvy a hlavní druhy s vlastnostmi

Izolace kabelu představuje klíčovou součást elektrického vedení, která zajišťuje bezpečnost a spolehlivost přenosu proudu. Elektrická izolace kabelů se liší podle materiálů a vlastností, které odpovídají specifickým normám pro kabely i jejich použití v různých prostředích. Správný výběr izolace vodičů výrazně ovlivňuje životnost a funkčnost elektrických zařízení.

Jak se nazývá izolace kabelu a jaká je její základní funkce

Izolace kabelu je speciální materiál, který zajišťuje elektrickou izolaci vodičů uvnitř kabelu a zároveň chrání kabel před mechanickým poškozením, vlhkostí a chemickými vlivy. Tento základní prvek elektrického kabelu se nazývá elektrická izolace kabelu a je klíčová pro bezpečný provoz elektrických zařízení.

Elektrická izolace kabelů zabraňuje průchodu elektrického proudu mimo vodič, čímž minimalizuje riziko zkratu a úrazu elektrickým proudem. Materiály izolace kabelů zároveň poskytují mechanickou ochranu proti oděru, nárazům a průniku vody či agresivních chemikálií, které by mohly poškodit vnitřní strukturu kabelu a ovlivnit jeho funkčnost.

Označení izolace elektrického kabelu závisí na použitém materiálu a normách pro kabely, například ČSN EN 60502, které stanovují požadavky na elektrickou pevnost, teplotní odolnost a chemickou rezistenci izolace. Izolace vodičů musí splňovat přesné parametry výroby kabelů, aby byla zajištěna jejich dlouhodobá odolnost a bezpečnost provozu v daném elektrickém prostředí.

Tip: Častou chybou je použití PVC izolace při instalaci v prostředí s teplotami pod +5 °C, což může vést k praskání izolace a následným poruchám kabelu. Proto je vždy nutné volit izolaci podle provozních podmínek a doporučených teplotních limitů.

Izolace kabelů se používá v různých typech vodičů – tuhých i laněných – a musí odpovídat jejich specifickému použití. Pro pevné instalace se často volí PVC nebo XLPE, zatímco pro flexibilní kabely je vhodná guma nebo speciální bezhalogenové materiály. Pro koho je tedy vhodná PVC izolace? Hodí se pro běžné nízkonapěťové instalace do 70 °C, ale ne pro průmyslové aplikace s vyššími teplotami nebo chemickými vlivy, kde je lepší zvolit XLPE nebo PTFE.

Výběr izolace kabelu ovlivňuje provozní napětí, teplota, prostředí, mechanické namáhání a požadavky na flexibilitu kabelu. Dodržování norem a správné značení vodičů podle ČSN EN 60228 pomáhá zajistit bezpečný a dlouhodobý provoz elektrických rozvodů.

Druhy izolace kabelů podle materiálu a jejich vlastnosti

Izolace elektrických kabelů se vyrábí z různých materiálů, které se liší zejména provozní teplotou, odolností vůči vlhkosti a chemikáliím. Tyto parametry rozhodují o vhodnosti konkrétního materiálu pro dané použití a odpovídají normám pro kabely.

Jaké jsou hlavní materiály používané pro izolaci kabelů?

Izolace vodičů nejčastěji využívá materiály jako guma, PVC, polyethylen a teflon (PTFE). Guma nabízí provozní teplotu kolem 60 °C a dobré izolační vlastnosti, avšak nižší odolnost vůči chemikáliím. PVC má provozní teplotu do 70 °C a poskytuje mechanickou ochranu při nízkých nákladech. Polyethylen, včetně jeho varianty HDPE a křížově zesítěného XLPE, se používá pro provozní teploty 85-110 °C a vyniká nízkou vlhkostní propustností. Teflon (PTFE) odolá teplotám až do 250 °C a je chemicky velmi stabilní, což z něj činí ideální materiál pro náročné aplikace.

Jaké jsou druhy izolace kabelů podle materiálu a jejich vlastnosti?

Materiály izolace kabelů se liší nejen teplotní odolností, ale také mechanickou pevností a chemickou stálostí. Guma je pružná a používá se tam, kde je vyžadována ohebná izolace s provozní teplotou 60-70 °C. PVC (PVC-P a PVC-U) umožňuje provoz do 70 °C, je cenově dostupná a splňuje normy pro kabely s požadavky na mechanickou ochranu. Polyethylen (PE) a jeho zesíťovaná forma XLPE zvládají teploty 85-110 °C, přičemž XLPE má lepší tepelnou stabilitu a odolnost proti stárnutí. Teflon (PTFE) je v izolaci kabelů výjimečný díky odolnosti až do 250 °C a vysoké chemické stabilitě, často se využívá u speciálních kabelů ve výrobě kabelů pro průmyslové aplikace.

Jaké jsou druhy izolace kabelu?

Hlavní typy izolace kabelů zahrnují gumu, PVC, polyethylen a teflon. Každý z těchto materiálů plní specifickou funkci podle požadavků na elektrickou izolaci, teplotní odolnost a chemickou stabilitu. Volba správné izolace závisí na prostředí, kde bude kabel použit, a podle toho se také značení vodičů a normy pro kabely přizpůsobují konkrétním materiálům a jejich vlastnostem.

Tip: Častou chybou je volba izolace s nižší provozní teplotou do aplikací vyžadujících vyšší teplotní odolnost, což může vést k rychlému poškození izolace a zkrácení životnosti kabelu. Tento výběr se hodí pro běžné domácí instalace, ale ne pro průmyslové provozy s vyššími teplotními nároky.

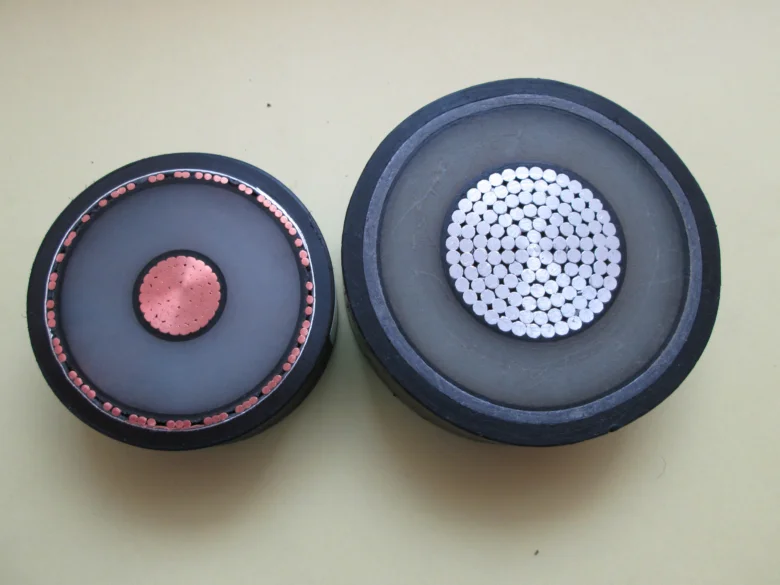

Konstrukční druhy izolace a další ochranné vrstvy kabelů

Izolace elektrického kabelu se dělí podle konstrukce do několika základních typů, které zajišťují bezpečný přenos elektrického proudu a ochranu vodičů před mechanickým a chemickým poškozením. Základními variantami jsou jednovrstvá izolace a vícevrstvá izolace. Jednovrstvá izolace tvoří jednu ochrannou vrstvu kolem vodiče, zatímco vícevrstvá izolace kombinuje několik vrstev různých materiálů kvůli zvýšené odolnosti a lepší elektrické izolaci.

Vedle těchto pevných vrstev existují také kapalné a plynné izolace. Kapalná izolace využívá speciální laky nanášené na vodiče, přičemž tloušťka izolační vrstvy u vinutí dosahuje přibližně 0,01 mm. Plynná izolace se v některých typech kabelů nahrazuje vzduchem nebo plynem SF6, který má výborné dielektrické vlastnosti.

Dále kabel obsahuje plášť, který chrání izolaci a vodiče před vnějšími vlivy, a další ochranné vrstvy pro mechanickou pevnost nebo odolnost vůči vlhkosti.

Jaké druhy izolace kabelů existují a k čemu slouží

• Jednovrstvá izolace – základní ochrana vodiče proti elektrickému průrazu a mechanickému poškození
• Vícevrstvá izolace – kombinace materiálů pro zvýšení odolnosti proti teplotě, chemikáliím a mechanickému namáhání
• Kapalná izolace – tenká vrstva laku kolem vinutí, typicky 0,01 mm silná, zajišťuje elektrickou izolaci na úrovni jednotlivých drátků
• Plynná izolace – používá se vzduch nebo plyn SF6 pro vysokonapěťové kabely, kde je vyžadována extra dielektrická ochrana
• Plášť kabelu – vnější vrstva chránící před vlivy prostředí a zajišťující mechanickou ochranu

Tip: Při výrobě kabelů je důležité správné zvolení materiálů izolace kabelů podle normy pro kabely a účelu použití, aby odpovídaly požadavkům na bezpečnost a odolnost. Častou chybou je podcenění vrstvy izolace u vysokonapěťových kabelů, což může vést k poruchám a zkratu.

Normy a klasifikace izolačních materiálů pro kabely

Normy pro kabely stanovují přesné požadavky na elektrickou izolaci kabelů a jejich materiály izolace kabelů, aby byla zajištěna bezpečnost a spolehlivost instalací. Kabely musí splňovat normy ČSN EN 60228, která definuje vlastnosti vodičů, a ČSN EN 60502, jež specifikuje konstrukci a zkoušky napájecích kabelů s elektrickou izolací. Požární klasifikace izolace kabelů podle evropských norem EN ISO 1716 a EN 50399 rozděluje kabely do tříd podle chování při požáru.

Typy izolace kabelů a jejich požární třídy

Tip: Při výběru izolace kabelu je zásadní znát požadavky na požární odolnost v daném prostředí. Chyba při izolaci elektrických kabelů spočívá v použití nevhodného materiálu, který může zhoršit šíření požáru a zvýšit riziko úrazu.

Správné značení vodičů a volba vhodné izolace podle norem výrazně snižují riziko selhání kabeláže v provozu.

Barevné značení izolace vodičů v elektrických kabelech

Barevné značení izolace vodičů v elektrických kabelech zajišťuje jednoznačnou identifikaci funkce jednotlivých vodičů podle platných českých a evropských norem (ČSN EN 60446, ČSN EN 60445). Elektrická izolace vodičů používá přesně definované barvy, které odlišují tři základní typy vodičů a jejich bezpečnostní funkce.

Fázové vodiče jsou označeny izolací v barvách černá, hnědá nebo šedá, což odpovídá jednotlivým fázím v třífázových soustavách s napětím do 1000 V. Střední pracovní vodič, často nazývaný nulák, má světle modrou izolaci, která zaručuje jeho snadnou rozpoznatelnost při montáži a údržbě. Ochranný vodič je vždy izolován žlutozelenou barvou, což je mezinárodně standardizované označení pro ochranný vodič s funkcí bezpečnostního uzemnění.

Jaké jsou typy izolace kabelů v elektrotechnice

• Fázový vodič – izolace v barvách černá, hnědá nebo šedá podle fáze
• Střední pracovní vodič (nulák) – izolace světle modrá
• Ochranný vodič – izolace žlutozelená, bezpečnostní funkce

Pro výrobu kabelů a správný výběr materiálů izolace je nezbytné dodržovat standardní barevné značení vodičů. To minimalizuje riziko chyb při instalaci, revizích a údržbě elektroinstalací. Barevné kódování se doplňuje o písmena a čísla podle normy ČSN EN 60445, což zvyšuje bezpečnost a přehlednost celého systému.

Tip: Častou chybou je zaměňování barev fázových vodičů, zejména mezi černou a hnědou, což může vést k nesprávnému zapojení a poruchám. Proto vždy ověřte barevné značení před zapojením.

Pro koho se to hodí: Barevné značení je nezbytné pro instalatéry, revizní techniky a projektanty elektroinstalací, kteří pracují s nízkonapěťovými kabely do 1000 V.

Pro koho NE: Vysokonapěťové kabely nad 1 kV často používají jiné značení a konstrukční řešení izolace, kde barevné kódování vodičů není standardem.

Technologické postupy výroby izolace kabelů

Technologické postupy výroby izolace kabelů zahrnují několik klíčových metod, které zajišťují elektrickou izolaci vodičů a splnění přísných norem pro kabely. Výroba kabelů využívá různé materiály izolace kabelů, přičemž každá technologie přináší specifické vlastnosti izolace.

Extruze PVC a její význam

PVC izolace se vyrábí procesem extruze, kdy se polymer tvaruje do tenké, souvislé vrstvy kolem vodiče. Tento způsob umožňuje přesnou kontrolu tloušťky a mechanických vlastností izolace vodičů, což je klíčové pro elektrickou izolaci kabelů v běžných aplikacích.

Křížové zesíťování polyethylenu (XLPE)

XLPE vzniká křížovým zesíťováním polyethylenu, což zvyšuje tepelnou odolnost izolace až na 110 °C. Tento materiál se používá tam, kde je vyžadována vyšší mechanická i tepelná odolnost, například v průmyslových nebo silových kabelech.

Lakování vodičů jako kapalná izolace

Lakování vodičů představuje nanášení velmi tenkých vrstev laku o tloušťce přibližně 0,01 mm. Tato kapalná izolace se používá především u vinutí transformátorů a elektromotorů, kde je nezbytná tenká a spolehlivá izolace mezi jednotlivými vodiči.

Typy izolace kabelů v elektrotechnice zahrnují tedy PVC, XLPE a lakování, přičemž volba závisí na požadovaných vlastnostech a normách pro kabely. Na co si dát pozor: častou chybou je nesprávný výběr materiálu izolace podle provozních podmínek, což může vést k rychlému stárnutí nebo poškození kabelu. Tento přístup se hodí pro většinu průmyslových i domácích aplikací, méně vhodný je pro speciální podmínky, kde jsou potřeba například silikonové nebo teflonové izolace.

Jak správně odstranit izolaci kabelu bez poškození vodičů

Při odstraňování izolace vodičů elektrického kabelu je nutné zvolit správné nástroje a dodržet přesný postup, který minimalizuje riziko poškození vodiče. Tento návod pomůže bezpečně zajistit elektrickou izolaci kabelů a usnadní další práce podle norem pro kabely a značení vodičů.

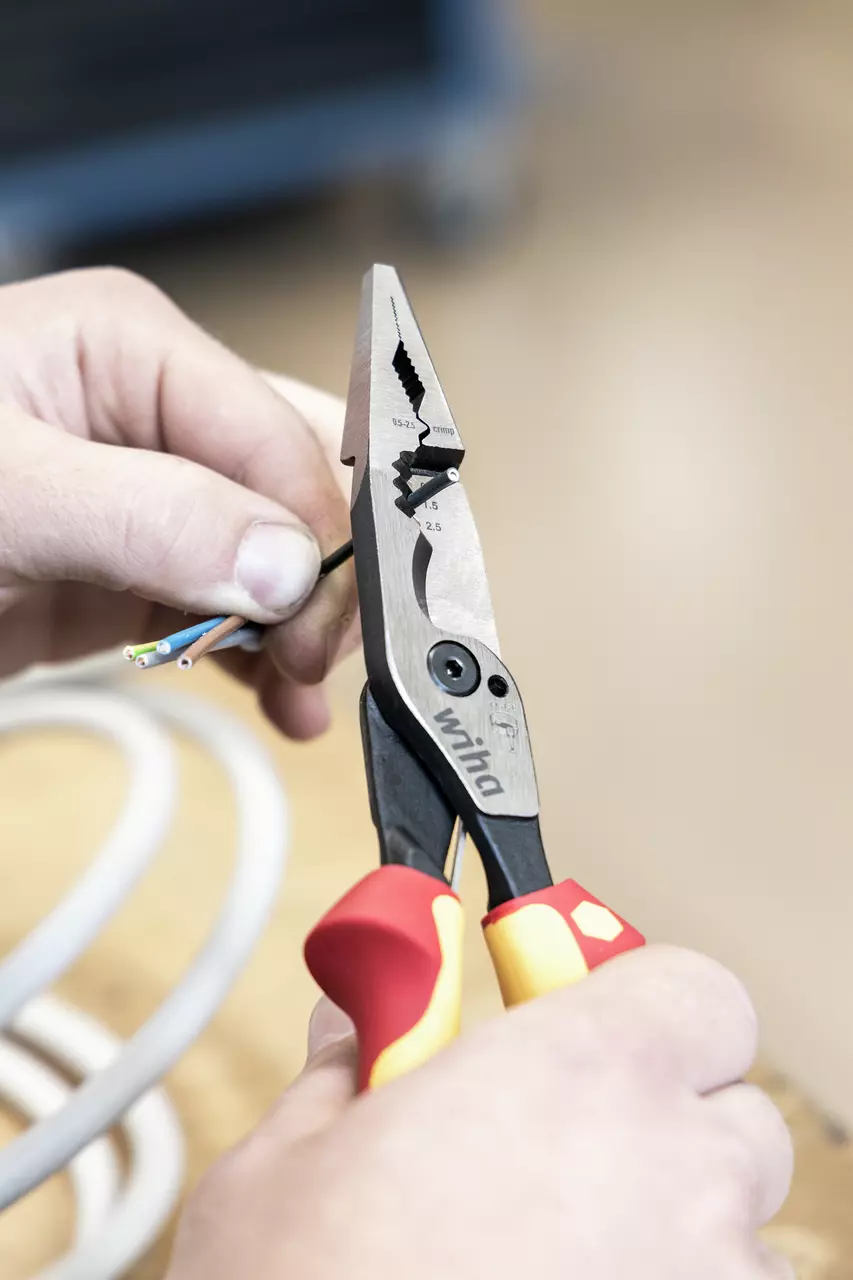

Výběr správného nástroje

Pro odstranění izolace kabelu se nejčastěji používají kleště na stříhání izolace a speciální odizolovače, které umožňují přesný řez bez narušení kovového jádra. Odizolovače mají různé velikosti pro různé průměry vodičů, a proto je důležité vybírat nástroj podle materiálu izolace a průměru vodiče.

Postup odstranění izolace

1. Označení místa řezu – určete přesné místo, kde chcete izolaci odstranit, aby nedošlo k přílišnému odhalení vodiče.
2. Nastavení nástroje – upravte hloubku řezu na odizolovači tak, aby se řezal pouze izolant, nikoli vodič.
3. Řez izolace – opatrně proveďte řez kolem izolace bez přílišného tlaku.
4. Odstranění izolace – stáhněte izolaci z vodiče plynulým pohybem.
5. Kontrola vodiče – zkontrolujte, zda není vodič poškozený, například přerušení nebo zkratování vláken.

Tip: Častá chyba při odstraňování izolace kabelu je příliš hluboký řez, který poškodí vodič a snižuje bezpečnost elektrické instalace. Pro koho se to hodí: tento postup je nezbytný pro profesionální i domácí elektroinstalace, pro koho NE: nepoužívejte na velmi tenké nebo speciální kabely bez odpovídajícího nástroje.

Specifické požadavky izolací v extrémních podmínkách

Izolace kabelů v extrémních prostředích musí splňovat přísné požadavky na chemickou, tepelnou i mechanickou odolnost. Elektrická izolace kabelů určených například pro podvodní instalace, chemické provozy nebo jaderný průmysl využívá speciální materiály, které odolávají agresivním chemikáliím, vysokému tlaku a teplotám přesahujícím běžné limity standardních izolací. Mezi nejčastěji používané materiály izolace kabelů v těchto podmínkách patří fluoropolymerové sloučeniny (PTFE, FEP), silikonové pryže a modifikované polyetylény s příměsemi zvyšujícími pevnost a odolnost vůči vlhkosti a mechanickému poškození.

Jaké jsou typy izolace kabelů v elektrotechnice vhodné do extrémních podmínek

• Fluoropolymerové izolace (PTFE, FEP) – nabízejí chemickou inertnost vůči kyselinám, zásadám i rozpouštědlům a stabilitu při teplotách až do 250 °C; používají se v průmyslových aplikacích s agresivním prostředím a vysokými požadavky na elektrickou izolaci
• Silikonové izolace – flexibilní pryž s provozní teplotou v rozmezí -60 °C až +180 °C, odolná proti mechanickému namáhání a stárnutí; vhodná pro pohyblivé kabely a vysokoteplotní aplikace
• Polyetylénové izolace s úpravami (například zesíťovaný XLPE s příměsemi) – zvyšují odolnost vůči vlhkosti, mechanickému poškození a chemickým vlivům; provozní teplota se pohybuje do 90-110 °C, často se používají pro kabely vysokého napětí a podzemní vedení

Tip: Při výběru izolace kabelů do extrémních podmínek je nezbytné dodržovat platné normy pro kabely (např. ČSN EN 60502) a správné barevné značení vodičů podle ČSN, aby byla zajištěna bezpečnost a spolehlivost instalace. Častou chybou je podcenění mechanické odolnosti izolace, což vede k jejímu rychlému poškození při manipulaci nebo provozu, zejména při vystavení vibracím nebo nárazům.

Pro koho se izolace do extrémních podmínek hodí: Pro průmyslové provozy s agresivní chemikálií, podvodní instalace, jaderné elektrárny a aplikace s vysokými teplotami a tlakem.

Pro koho není vhodná: Pro běžné domácí nebo kancelářské instalace, kde by použití těchto speciálních materiálů bylo zbytečně nákladné a technicky nepřiměřené.

Ekologické aspekty a recyklace izolačních materiálů

Izolace kabelů z PVC patří mezi nejčastěji používané materiály díky své nízké ceně a dobrým izolačním vlastnostem. Jejich ekologický dopad však není zanedbatelný – PVC při výrobě i likvidaci uvolňuje škodlivé látky, které mohou zatěžovat životní prostředí. Moderní trendy ve výrobě kabelů proto směřují k využití ekologičtějších materiálů izolace vodičů, které splňují přísné normy pro kabely a zároveň snižují environmentální zátěž.

Možnosti recyklace a udržitelnost

• Izolační materiály lze recyklovat mechanicky i chemicky, což umožňuje opětovné využití plastů v nových kabelech.
• Recyklace PVC pomáhá snižovat množství odpadu a snižuje potřebu výroby nových surovin.
• Ekologičtější alternativy jako polyethylen nebo silikony mají lepší rozložitelnost a nižší dopad na ovzduší.
• Výroba kabelů s ohledem na životní prostředí zahrnuje i správné značení vodičů podle platných norem, které usnadňuje třídění a recyklaci.

Tip: Pro ekologicky uvědomělý výběr kabelů zvažte materiály izolace kabelu, které kombinují odolnost s možností recyklace, zejména v průmyslových aplikacích.

V závěru je tedy vhodné vybírat typy izolace kabelu nejen podle jejich technických vlastností, ale i podle jejich dopadu na životní prostředí a možností recyklace.

Časté dotazy

Jaké jsou hlavní materiály používané jako izolace kabelů?

PVC, polyethylen (PE), křížově zesítěný polyethylen (XLPE), guma a teflon (PTFE) s provozními teplotami od 60 °C do 250 °C.

Co znamená označení PVC-P a PVC-U u izolace kabelů?

PVC-P je plastifikované a pružnější, vhodné pro flexibilní kabely; PVC-U je neplastifikované a tvrdší, vhodné pro pevné kabely.

Jaká je tloušťka lakové izolace vodičů ve vinutí transformátorů?

Jedna vrstva lakové izolace má tloušťku přibližně 0,01 mm.

Jaké jsou běžné požární třídy izolačních materiálů kabelů?

Třídy zahrnují Aca, B1ca, B2ca, CCa, Dca, Eca a Fca podle normy EN ISO 1716 a dalších.

Jaké barvy má izolace ochranného vodiče v ČR?

Izolace ochranného vodiče je standardně žlutozelená.

Jak správně odstranit izolaci kabelu bez poškození vodičů?

Použijte speciální kleště na stříhání izolace, označte místo řezu, prořízněte izolaci opatrně a odstraňte ji s minimálním tlakem.

Proč je důležité používat správný typ izolace podle prostředí?

Správná izolace zajišťuje odolnost proti vlhkosti, chemikáliím a mechanickému poškození v daném prostředí.

Jaké ekologické výzvy jsou spojeny s používáním PVC izolace?

PVC má negativní dopad na životní prostředí, proto se hledají možnosti recyklace a ekologičtější materiály.

Jaké jsou specifické požadavky na izolaci kabelů v chemických provozech?

Izolace musí být odolná vůči agresivním chemikáliím a mechanickému namáhání.

Jak se značí fázové vodiče barvou izolace?

Fázové vodiče mají izolaci černou, hnědou nebo šedou barvu.

Jaké jsou hlavní konstrukční druhy izolace kabelů?

Hlavní konstrukční druhy izolace jsou plášťová, vrstvová a kombinovaná izolace, které se liší počtem vrstev a materiály.

Jaké normy upravují klasifikaci izolačních materiálů pro kabely?

Norma ČSN EN 50363 stanovuje klasifikaci izolačních materiálů podle jejich elektrických a mechanických vlastností.

Jaké jsou základní funkce izolace kabelu?

Izolace kabelu slouží k elektrické izolaci, mechanické ochraně a ochraně proti vlivům prostředí, což jsou tři základní funkce.

Jaké jsou technologické postupy výroby izolace kabelů?

Izolace se vyrábí hlavně extruzí, kdy se tavný materiál nanáší na vodič v 1 až 3 vrstvách během výroby kabelu.

Jaké testy se používají pro diagnostiku stavu izolace kabelů?

Pro diagnostiku se běžně používají testy izolačního odporu a měření průrazného napětí, které pomáhají zjistit stav izolace.
