Jak správně nainstalovat konektor na koaxiální kabel krok

Správná instalace konektoru na koaxiální kabel je klíčová pro zajištění kvalitního signálu a spolehlivého spojení. Precizní odizolování kabelu a správné použití krimpovacích kleští výrazně ovlivňují výslednou funkčnost anténního kabelu. Naučte se, jak postupovat krok za krokem a vyhnout se častým chybám při montáži F konektoru.

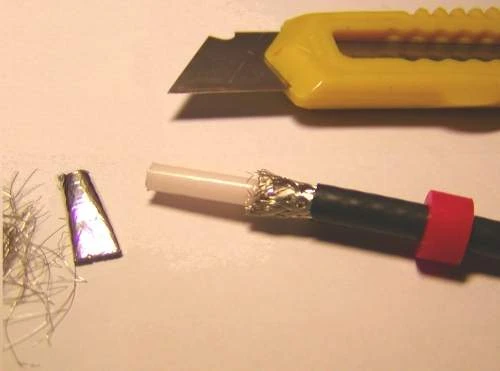

Jak připravit koaxiální kabel pro instalaci konektoru

Příprava koaxiálního kabelu pro instalaci konektoru začíná přesným odizolováním vnější izolace a stínění. Správné odizolování zahrnuje odstranění 12 mm vnější izolace a 6 mm stínění tak, aby byla fólie stínění neporušená. Zachování fólie je klíčové pro minimalizaci útlumu signálu a zajištění kvalitního spojení s F konektorem nebo jiným typem anténního kabelu.

Jak přesně odizolovat koaxiální kabel pro instalaci konektoru?

Pro správnou instalaci konektoru je nutné odizolovat koaxiální kabel s přesností. Nejprve odstraňte 12 mm vnější izolace kabelu pomocí nástroje pro odizolování kabelu nebo ostrého nože. Následně odkryjte 6 mm stínění, což je kovová pletenina a fólie kolem vnitřního vodiče. Při tomto kroku je zásadní zachovat fólii stínění neporušenou, protože její poškození zvyšuje útlum signálu a může způsobit rušení. Po odizolování by měl být vnitřní měděný vodič čistý a bez mechanického poškození.

Jak zajistit, aby fólie stínění zůstala neporušená při přípravě kabelu?

Používejte vhodné nástroje pro odizolování, například speciální kleště nebo odizolovače určené na koaxiální kabely. Ostrý nůž je možný, ale vyžaduje velmi pečlivou techniku, aby nedošlo k protržení fólie stínění. Odstraňujte izolaci jemnými pohyby a vyhněte se přílišnému tlaku. Fólie stínění funguje jako elektromagnetická bariéra, proto její neporušenost ovlivní kvalitu přenosu signálu.

Jaké jsou běžné chyby při přípravě koaxiálního kabelu a jak se jim vyhnout?

Mezi nejčastější chyby patří příliš hluboké odizolování, které poškodí fólii stínění nebo vnitřní vodič. Nerovnoměrné odizolování vede k špatnému kontaktu konektoru s kabelem a zvyšuje útlum signálu. Nesprávné odstranění vnější izolace může způsobit špatné zapojení konektoru a riziko rušení. Doporučuji přesně dodržovat délky odizolování a používat krimpovací kleště odpovídající typu konektoru, aby se zabránilo poškození kabelu.

Tip: Pro koho se příprava kabelu hodí nejvíce? Pro instalátory a kutily, kteří chtějí zajistit spolehlivý signál u televizních či satelitních antén. Pro koho NE? Pro ty, kdo nemají vhodné nástroje a přesnou techniku, protože nesprávná příprava často vede k problémům s přenosem signálu.

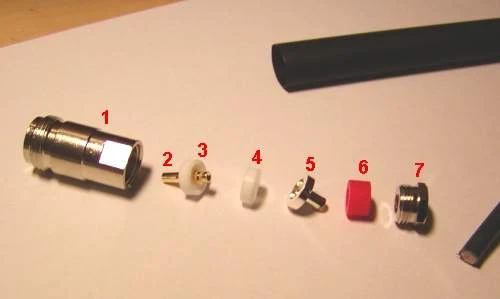

Jak správně nasadit konektor na koaxiální kabel

Pro správnou instalaci F konektoru na koaxiální kabel je klíčové přesné nasazení konektoru s důrazem na krycí trubičku o průměru 6 mm. Nejprve je nutné pečlivě odizolovat kabel tak, aby stínění koaxiálu bylo rovnoměrně rozprostřeno pod krycí trubičkou. Ta musí pevně přiléhat k izolaci kabelu, čímž zabrání útlumu signálu a minimalizuje rušení.

Při nasazování konektoru na anténní kabel dbejte na to, aby stínění nepřečnívalo přes krycí trubičku, jinak může dojít k nekvalitnímu kontaktu a vyššímu útlumu signálu. Správné umístění stínění je základem pro spolehlivé připojení a dlouhodobou funkčnost. Následující doporučení pomohou vyvarovat se častých chyb:

• Zkontrolujte, že krycí trubička má správný průměr 6 mm a sedí bez vůle
• Rovnoměrně rozprostřete stínění koaxiálu pod krycí trubičku, aby přilnul celý povrch
• Nepřekračujte doporučenou délku odizolování, aby se zabránilo poškození vodiče
• Použijte kvalitní krimpovací kleště pro rovnoměrné stlačení konektoru

Pro detailní návod, jak správně namontovat konektor na koaxiální kabel, doporučuji ověřené postupy uvedené na portálu DTest.cz, který poskytuje odborné rady a testy kvality anténních komponentů.

Jak nainstalovat konektor na koaxiální kabel krok za krokem

Přesné nasazení konektoru je prvním krokem ke kvalitnímu spojení, které minimalizuje útlum signálu a zabezpečí stabilní příjem.

Více informací k tématu najdete v oficiálním zdroji: dTest.

Postup krimpování konektoru krok za krokem

Postup krimpování konektoru na koaxiální kabel vyžaduje přesné nástroje a správnou techniku, aby byl spoj pevný, netěsnil a minimalizoval útlum signálu pod 1 dB. Následující návod na krimpování F konektoru na koaxiální kabel popisuje kroky od přesné přípravy kabelu až po finální upevnění konektoru s optimální silou krimpování.

Výběr a použití správných nástrojů

Pro montáž F konektoru na anténní kabel použijte kvalitní krimpovací kleště s nastavitelnou silou krimpování, která umožní nastavit tlak v rozmezí 5-10 N/mm² podle typu konektoru a kabelu. Dále je nezbytný odizolovač kabelu s přesným nastavením hloubky řezu, který odstraní vnější plášť i stínění koaxiálu na délku 6-7 mm bez poškození vnitřního vodiče o průměru 1 mm. Správné nastavení síly krimpovacích kleští zajistí pevný spoj, zabrání deformaci konektoru a minimalizuje útlum signálu, který by jinak mohl přesáhnout 2 dB.

Technika správného krimpování

Postup krimpování konektoru na koaxiální kabel začíná přesným umístěním konektoru na odizolovaný kabel tak, aby vnitřní vodič vyčníval cca 1,5 mm za konektor a stínění bylo rovnoměrně rozprostřeno pod kovovou objímkou. Kleště umístěte rovnoměrně kolem kovové části konektoru a přitlačujte plynulým tlakem nastaveným na doporučenou sílu, obvykle mezi 7-9 N/mm². Příliš slabé krimpování vede k uvolnění spoje a zvýšenému útlumu, příliš silné může poškodit konektor nebo deformovat kabel, což zvyšuje riziko ztráty signálu. Po upevnění proveďte kontrolu pevnosti spoje tahem 10-15 N a ověřte integritu stínění koaxiálu, které musí být bez trhlin a správně kontaktovat kovovou objímku konektoru, aby se minimalizovaly rušivé interference.

1. Odizolování kabelu – pomocí nastavitelných odizolovacích kleští odstraňte vnější plášť a stínění koaxiálu na délku 6-7 mm, přičemž vnitřní izolace vodiče ponechte neporušenou
2. Nasazení F konektoru – nasaďte konektor tak, aby vnitřní vodič vyčníval cca 1,5 mm a stínění bylo rovnoměrně rozprostřeno pod kovovou objímkou bez přehybů
3. Nastavení krimpovacích kleští – nastavte sílu krimpování podle doporučení výrobce konektoru, typicky 7-9 N/mm², aby spoj byl pevný a těsný
4. Krimpování – rovnoměrně a plynule stiskněte kleště kolem kovové části konektoru, dokud nedojde k úplnému zajištění spoje
5. Kontrola spoje – ověřte pevnost tahem 10-15 N a zkontrolujte, že stínění koaxiálu je neporušené a pevně kontaktuje konektor, což zajistí minimální útlum signálu

Tip: Častá chyba je příliš hluboké nebo nedostatečné odizolování kabelu, které způsobuje špatný kontakt stínění a zvýšený útlum signálu přes 2 dB. Tento návod na montáž konektoru koaxiální kabel vám pomůže tyto problémy eliminovat a zajistit dlouhodobě stabilní spoj.

Tipy pro správné zapojení a časté chyby při montáži

Nejčastější chyby při instalaci konektoru na koaxiální kabel začínají nesprávným odizolováním kabelu. Odstranění izolace kratší než 6 mm nebo delší než 10 mm u F konektoru způsobuje nedostatečný kontakt v konektoru, což vede k útlumu signálu přes 1 dB a zhoršení kvality příjmu. Další častou chybou je špatné rozprostření stínění koaxiálního kabelu, kdy se stínicí opletení dotýká vnitřního vodiče, což způsobuje zkrat a rušení signálu.

Pro správnou přípravu a krimpování koaxiálního kabelu doporučuji:

• Odizolovat kabel přesně podle rozměrů konektoru, typicky 7 mm vnější izolace a 3 mm vnitřní izolace, aby se zabránilo volnému kontaktu vodiče a stínění.
• Rovnoměrně rozprostřít stínění koaxiálu tak, aby se nedotýkalo vnitřního vodiče, čímž se předejde zkratu a rušení signálu.
• Použít kvalitní krimpovací kleště s nastavitelným tlakem, které zajistí pevné spojení bez deformace kabelu a konektoru.
• Pečlivě zkontrolovat polohu konektoru a pevnost spoje před konečným krimpováním, aby se předešlo uvolnění a zvýšení útlumu.

Tip: Chyby při montáži mohou zvýšit útlum signálu o více než 1 dB a způsobit rušení, proto je přesné odizolování a správné krimpování klíčové pro spolehlivý příjem bez ztrát. Naopak amatérské pokusy bez správných nástrojů a přesných rozměrů se nehodí pro profesionální nebo dlouhodobé instalace.

Údržba a kontrola správnosti zapojení konektoru

Údržba a kontrola správnosti zapojení konektoru je nezbytná pro zachování optimální kvality signálu a prodloužení životnosti anténního koaxiálního kabelu. Pravidelná kontrola snižuje riziko oxidace a koroze, které mohou zvýšit útlum signálu nad 1 dB a způsobit výpadky nebo degradaci přenosu.

Jak provést vizuální kontrolu

Vizuální kontrola spoje začíná detailním zhodnocením správného nasazení F konektoru na odizolovaný koaxiální kabel. Stínění (pletenec) musí být rovnoměrně rozprostřeno kolem vnější izolace a nesmí zasahovat do středového vodiče, který musí být čistý a bez deformací. Krimpovací kleště by měly zajistit pevné a rovnoměrné stlačení konektoru bez poškození kabelu. Častou chybou je příliš krátké nebo naopak příliš dlouhé odizolování, které vede k nedostatečnému kontaktu nebo zkratu stínění.

• Pevné a nehybné spojení konektoru s kabelem bez jakéhokoliv pohybu
• Rovnoměrné rozložení stínění koaxiálního kabelu pod konektorem bez přehybů
• Středový vodič vystupující přes konektor o 1-2 mm, bez deformací či oxidace
• Žádné mechanické poškození konektoru, praskliny nebo koroze

Měření útlumu signálu a funkční test

Pro ověření kvality spoje doporučuji pravidelně měřit útlum signálu pomocí specializovaného měřiče anténních kabelů. Útlum by měl být nižší než 1 dB na délce kabelu do 10 metrů; vyšší hodnoty signalizují špatné zapojení, oxidaci kontaktů nebo poškození kabelu. V případě zjištění útlumu nad 1 dB je vhodné spoj zkontrolovat a případně konektor vyměnit. Funkční test zahrnuje také kontrolu stability signálu na přijímači a absence rušení.

Údržba konektoru a prevence oxidace

Údržba konektoru zahrnuje pravidelné čištění kontaktních ploch pomocí isopropylalkoholu nebo speciálních kontaktních čističů, které odstraní oxidaci a nečistoty. Doporučuje se také instalovat na konektor ochrannou krytku, která zabraňuje pronikání vlhkosti a prachu. Při výměně konektoru je nezbytné dodržet přesné odizolování kabelu a správné krimpování, aby nedošlo k poškození stínění nebo středového vodiče.

Tip: Kontrolujte konektory minimálně jednou ročně a při výskytu poruch signálu provádějte měření útlumu, aby se předešlo nákladným opravám a výpadkům signálu.

Častá chyba: Nedostatečné odizolování kabelu vede k zasahování stínění do středového vodiče, což způsobuje zkrat a vysoký útlum signálu.

Pro koho se to hodí: Tento postup je vhodný pro domácí instalace i profesionální montáže anténních kabelů s koaxiálními konektory F i IEC. Naopak není vhodný pro kabely s pevně lisovanými konektory, kde je nutné použít specifické nástroje výrobce.

Časté dotazy o instalaci konektoru na koaxiální kabel

Otázka: Jak dlouhá má být odizolování koaxiálního kabelu před nasazením konektoru?

Optimální délka odizolování je 12 mm od vnější izolace a 6 mm od stínění, aby konektor správně seděl a minimalizoval útlum signálu.

Otázka: Jaký nástroj je nejlepší pro odizolování koaxiálního kabelu?

Použijte speciální odizolovač s nastavitelnou hloubkou, který odstraní izolaci přesně 12 mm a 6 mm bez poškození stínění.

Otázka: Jak nastavit krimpovací kleště pro montáž konektoru?

Nastavte sílu krimpovacích kleští podle doporučení výrobce konektoru, obvykle střední tlak zajistí pevné spojení bez poškození kabelu.

Otázka: Jak poznám, že je konektor správně nainstalován?

Konektor je pevně přichycen, krycí trubička těsně obepíná stínění koaxiálu a vizuálně není poškozena fólie ani jádro kabelu.

Otázka: Co způsobuje špatné odizolování kabelu při montáži konektoru?

Nedostatečné odizolování vede k špatnému kontaktu a útlumu signálu přes 1 dB, což může způsobit rušení obrazu či zvuku.

Otázka: Jak často mám kontrolovat konektory na koaxiálním kabelu?

Doporučuje se kontrola alespoň jednou za rok, hlavně u exteriérových instalací kvůli možné oxidaci nebo uvolnění spoje.

Otázka: Mohu použít běžné kleště místo krimpovacích?

Ne, běžné kleště mohou způsobit nerovnoměrný tlak, poškození kabelu a ztrátu kvality signálu; použijte vždy speciální krimpovací kleště.

Otázka: Jak zapojit IEC konektor na koaxiální kabel?

IEC konektor se nasazuje po přesném odizolování kabelu, stínění se správně umístí pod krycí trubičku a krimpuje se podle návodu výrobce.

Otázka: Jak opravit poškozený konektor na koaxiálním kabelu?

Odstraňte starý konektor, znovu připravte kabel s přesným odizolováním a namontujte nový konektor podle správného postupu.

Otázka: Jaký je rozdíl mezi F konektorem a BNC konektorem?

F konektor je šroubovací a běžný pro anténní kabely, BNC je bajonetový konektor používaný ve video a profesionálních aplikacích.

Otázka: Je třeba používat spojku na koaxiální kabel?

Spojka slouží k prodloužení kabelu, musí být kvalitní a správně zapojená, aby útlum nepřesáhl 1 dB při frekvenci 100 MHz.

Otázka: Jak zapojit koaxiální zásuvku doma?

Zásuvka se připojuje po správné přípravě kabelu s pevným krimpováním konektoru a kontrolou spoje pro stabilní signál.

Otázka: Jaký typ konektoru je nejlepší pro koaxiální kabel?

Pro domácí anténní instalace se nejčastěji používá F konektor s kovovým tělem kvůli pevnosti a spolehlivosti spojení.

Otázka: Jak předejít rušení signálu při montáži konektoru?

Správné zachování fólie a stínění koaxiálu, pevné krimpování a správné umístění krycí trubičky minimalizují rušení a útlum signálu.

Otázka: Jak vyměnit konektor na koaxiálním kabelu bez poškození?

Pečlivě odstraňte starý konektor, zachovejte integritu stínění a správně připravte kabel pro montáž nového konektoru.
