Správné ukončení vodičů a kabelů tvoří základní předpoklad pro bezpečnou a dlouhodobě funkční elektroinstalaci bez přechodových odporů. Kvalitní spojení vyžaduje přesné odizolování vodičů, použití vhodných dutinek či ok a správné krimpovací kleště, které zajistí pevný mechanický kontakt.
💡 Důležité na úvod
- Kabely se dělí na tuhý (plný) a pružný (laněný) vodič s odlišnými způsoby ukončení.
- Krimpování je nejčastější metodou ukončení, používá se s krimpovacími kleštěmi a dutinkami.
- Délka odizolování musí přesně odpovídat typu krimpovací dutinky, nesmí být ani příliš krátká, ani dlouhá.
- Speciální konektory RJ45 vyžadují přesné krimpovací nástroje pro spolehlivé ukončení kabelů.
- Bezpečné ukončení vodičů zajišťují i další metody jako zalévání, stahovací pružiny a lisovací spojky.
Typy vodičů a kabelů a jejich vlastnosti
Volba správné metody pro ukončování vodičů a kabelů přímo ovlivňuje dlouhodobou bezpečnost elektroinstalace a kvalitu elektrického spojení. Základem je rozlišení mezi tuhým vodičem, který dominuje v pevných instalacích, a pružným laněným vodičem, jenž vyžaduje odlišný přístup při zakončování.
Jaký je rozdíl mezi vodičem a kabelem?
Vodič představuje samotné kovové jádro z mědi nebo hliníku, které vede elektrický proud. Kabel je komplexní sestava jednoho nebo více izolovaných vodičů obalených vnějším ochranným pláštěm, který zajišťuje mechanickou odolnost. V elektroinstalaci se tuhý vodič využívá v pevných instalacích typu PVC kabelů pod omítkou, kde zajišťuje tvarovou stálost. Naproti tomu pružný laněný vodič, tvořený svazkem tenkých drátků, je nezbytný pro výrobu skříňových rozvaděčů a propojovací kabely z PVC.
Jak ukončit kabel?
Správné kabelové zakončení vyžaduje systematický postup, který začíná zkracováním na přesnou míru a odstraněním vnějšího pláště v délce odpovídající svorkovnici. Následuje precizní odizolování vodičů pomocí speciálních kleští, při kterém nesmí dojít k poškození kovového jádra. Pro pružné vodiče je kritické použití krimpovací dutinky, která zabrání rozpletení drátků a zajistí rovnoměrný přítlak ve svorce.
Odborná rada: Při odizolování vodičů si dejte pozor na naříznutí měděných vláken, což je častá chyba vedoucí k oslabení průřezu a následnému přehřívání spoje.
Jaký je postup ukončení vodičů a kabelů?
Profesionální ukončování vodičů a kabelů začíná zkrácením na přesnou míru a odstraněním izolace pomocí odizolovacích kleští, které zajistí přesnou délku odpovídající konstrukci dutinky. Následuje volba metody dle typu vodiče, kde se u laněných vodičů využívají krimpovací kleště pro zalisování dutinek (izolovaných, neizolovaných, otevřených či uzavřených). U tuhých vodičů postačuje přímé zapojení do bezšroubových či šroubových svorek. Pro náročné průmyslové aplikace se využívají lisovací spojky, jako jsou kabelová oka Elpress, nebo metody zalévání kabelovou hmotou 3M, která zajišťuje vodotěsnost již od roku 1970.
| Metoda ukončení | Vhodné pro | Hlavní výhoda |
|---|---|---|
| Krimpování | Pružné vodiče | Mechanická a elektrická stálost |
| Šroubový spoj | Tuhé vodiče | Snadná demontáž a údržba |
| Zalévání hmotou | Venkovní instalace | Vodotěsnost a ochrana |
| IDC konektory | Datové kabely | Rychlost montáže bez odizolování |
Tip: Vždy volte typ spojky podle materiálu jádra, aby nedocházelo k nechtěné elektrochemické korozi v místě kontaktu.
Bezpečnost a praktické zásady

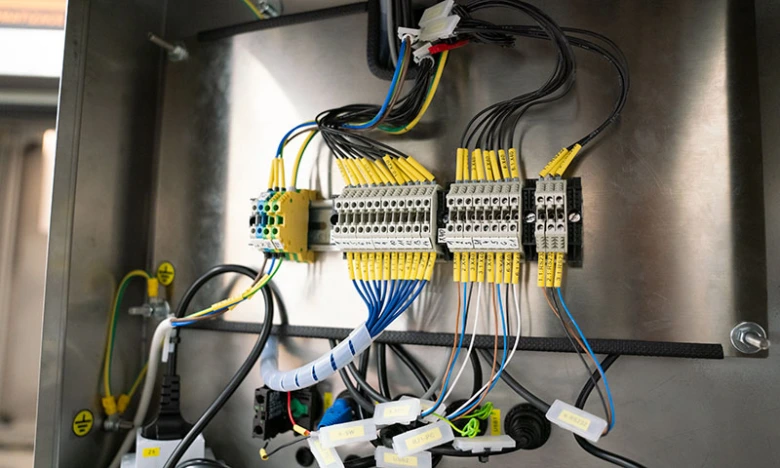

Při ukončování vodičů v rozvaděčích platí, že pod svorku jističe lze připojit více vodičů pouze tehdy, pokud to dovoluje konstrukce jističe a průřez vodičů. Například vodiče 25 mm² nelze připojit do rozvaděče s max. průřezem 16 mm². Prodloužení vodičů před vstupem do rozvaděče vyžaduje použití vhodných spojek, jako je Hager Quickconnect, která zajišťuje spolehlivost spoje.
- Pro koho se hodí krimpování: Pro všechny typy laněných vodičů v rozvaděčích a pohyblivých přívodech, kde hrozí mechanické namáhání.
- Pro koho se NEhodí krimpování: Pro tuhé vodiče v pevných instalacích, kde je přímé zapojení do svorky bezpečnější a ekonomičtější.
Častá chyba: Dodatečné sletování již krimpovaného spoje se nedoporučuje, protože cín může vlivem vibrací a tepelné roztažnosti popraskat a vytvořit přechodový odpor.
Základní pracovní kroky při zpracování vodičů a kabelů
Správné ukončování vodičů a kabelů je základem pro dlouhodobě spolehlivé elektrické spojení v rámci každé elektroinstalace. Celý proces vyžaduje preciznost, protože nesprávně provedené zakončení zvyšuje přechodový odpor a riziko přehřívání spojů. Návod na ukončování vodičů a kabelů krok za krokem začíná vždy přípravou materiálu a výběrem správných nástrojů, jako jsou kvalitní odizolovací a krimpovací kleště.
- Zkracování vodičů – odměřte potřebnou délku a čistým řezem pomocí štípacích kleští upravte vodič tak, aby nebyl deformován.
- Odstraňování pláště – opatrně odstraňte vnější izolaci kabelu v délce 30 až 50 milimetrů, aniž byste poškodili izolaci jednotlivých žil.
- Odizolování vodičů – odstraňte izolaci z konce žíly v přesné délce odpovídající použité krimpovací dutince, obvykle 8 až 12 milimetrů.
- Nasazení dutinky – navlékněte krimpovací dutinky na odizolovaný měděný vodič tak, aby konce drátků mírně vyčnívaly z kovové části.
Odborná rada: Častou chybou při zakončování vodičů a kabelů je příliš dlouhé odizolování, které odhaluje holý kov mimo chráněný prostor svorky, čímž vzniká riziko zkratu. Tento postup se hodí pro běžné domovní rozvody a instalace v rozvaděčích, zatímco pro specifické vysokofrekvenční kabely se využívají odlišné metody vyžadující speciální konektory.
Krimpování: hlavní metoda ukončování vodičů
Krimpování představuje v moderní elektroinstalaci nejpoužívanější metodu, jak vytvořit trvanlivé elektrické spojení mezi vodičem a koncovým prvkem. K dosažení požadované kvality spoje využívají elektrikáři krimpovací kleště, které mechanickým tlakem deformují krimpovací dutinky přímo na odizolovaný konec kabelu.
Nastavení správné délky odizolování
Pro bezchybné kabelové zakončení je klíčová přesná délka odizolování vodičů, která musí odpovídat hloubce dutinky. Pokud odstraníte příliš mnoho izolace, vzniká riziko zkratu, zatímco nedostatečná délka znemožňuje správné sevření všech měděných žil.
Odborná rada: Vždy používejte odizolovací nástroj s nastavitelným dorazem, abyste předešli poškození jednotlivých drátků vodiče, což by snížilo proudovou zatížitelnost spoje.
| Tvar krimpování | Vhodné použití | Hlavní výhoda |
|---|---|---|
| Kvadratický krimp | Svorkovnice s hranatým otvorem | Vysoká pevnost v tahu |
| Hexagonální krimp | Kruhové svorkovnice | Maximální kontaktní plocha |
| Trapézový krimp | Standardní řadové svorky | Univerzální kompatibilita |
Častá chyba: Při práci s ohebnými vodiči dochází k jejich roztřepení, proto před vložením do dutinky vodič vždy mírně zkruťte. Tato metoda ukončování se hodí pro trvalé instalace v rozvaděčích, naopak není vhodná pro dočasné spoje vyžadující častou demontáž. Při značení vodičů nezapomeňte správně identifikovat fáze L1, L2 a L3 pomocí barevného označení nebo štítků, což výrazně zvyšuje bezpečnost elektroinstalace.
Další metody ukončování vodičů a kabelů
Kromě běžného krimpování pomocí krimpovacích kleští existují další metody pro zakončení vodičů a kabelů, které volíme podle prostředí a typu instalace. V náročných podmínkách, kde je vyžadována vysoká odolnost, využíváme techniky zajišťující dlouhodobou integritu spoje a mechanickou stabilitu.
Specializované metody v elektroinstalaci
Zalévání kabelových koncovek a spojek dvousložkovou hmotou 3M, využívané od roku 1970, zajišťuje dokonalou vodotěsnost a mechanickou ochranu spoje, což je kritické u venkovních rozvodů nebo instalací v zemi. Pro mechanickou stabilitu stíněných kabelů se osvědčují stahovací pružiny, které vyvíjejí konstantní radiální tlak na opletení a zajišťují tak spolehlivý kontakt. V průmyslových aplikacích pro spojování silových vodičů využíváme lisovací spojky, jako jsou kabelová oka Elpress, která jsou plně kompatibilní s profesionálními lisovacími nástroji. Pro ovládací kabely se doporučují spojky s izolovanou lisovanou spojkou zajišťující mechanickou pevnost, případně kompaktní 2mm pitch konektory Datamate Harwin pro přesné spoje.
- Zalévání kabelových spojů – ideální pro dlouhodobou izolaci proti vlhkosti a chemickým vlivům.
- Stahovací pružiny – zajišťují pevné spojení stínění bez nutnosti pájení a udržují mechanickou stabilitu.
- Lisovací spojky – vhodné pro spojování vodičů velkých průřezů s vysokou elektrickou pevností.

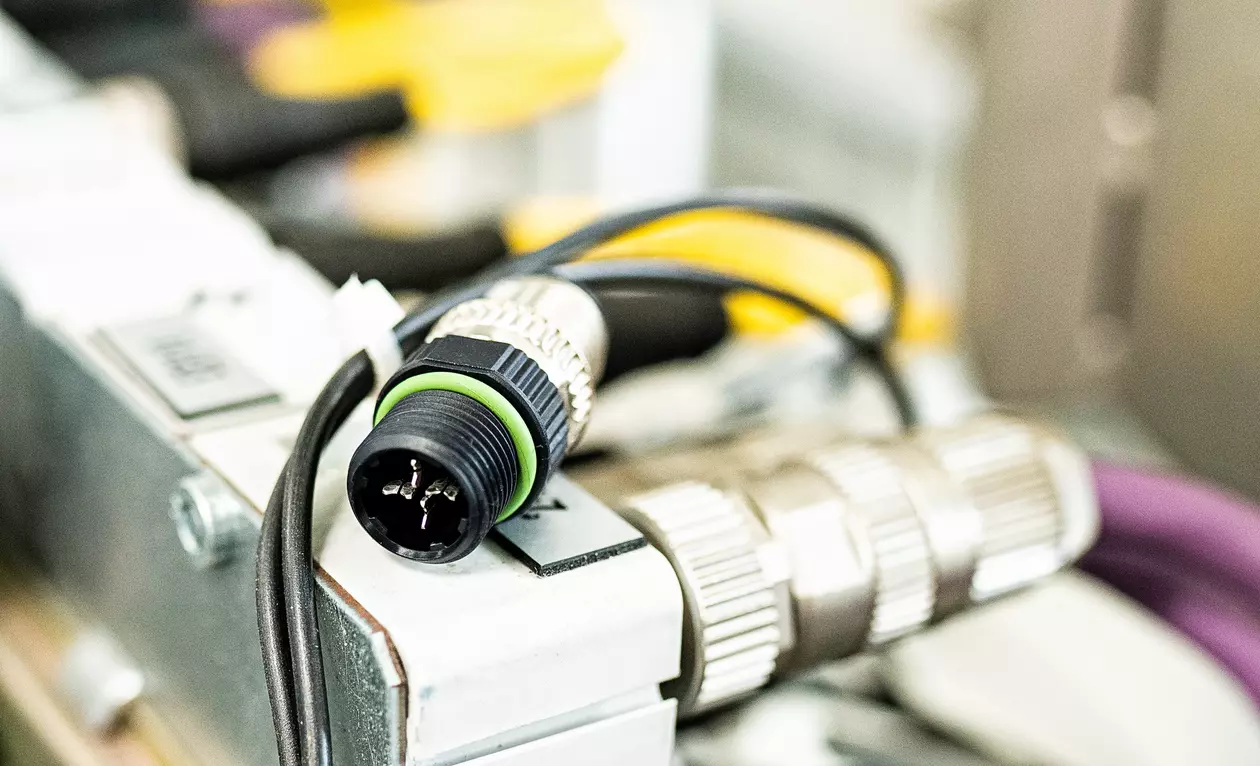

- Speciální konektory – umožňují rychlou montáž v modulárních systémech, jako je například spojka Hager Quickconnect oceněná ZLATÝM AMPEREM 2026.
Postupy ukončování vyžadují precizní odizolování vodičů bez poškození měděného jádra, přičemž délka odizolování musí přesně odpovídat konstrukci použité dutinky či konektoru. Pokud řešíte, jak ukončit topný kabel, vždy postupujte striktně podle technické dokumentace výrobce, protože nesprávné zakončení vede k lokálnímu přehřátí a riziku vzniku požáru.
Odborná rada: Častá chyba spočívá v použití nesprávného typu konektoru pro daný průřez vodiče, což vede k nedostatečnému přítlaku, oxidaci spoje a následnému zvýšení přechodového odporu.
| Metoda | Hlavní výhoda | Typické využití |
|---|---|---|
| Zalévání hmotou 3M | Vodotěsnost | Venkovní rozvody a zemní spoje |
| Stahovací pružiny | Radiální tlak | Fixace stínění kabelů |
| Lisovací spojky | Mechanická pevnost | Silové vodiče a rozvaděče |
| IDC samořezné konektory | Rychlost montáže | Vodiče v automatizovaných systémech |
Tyto metody se hodí pro trvalé a bezpečné instalace v průmyslu i domácích rozvaděčích, naopak nejsou vhodné pro dočasné zapojení, kde je vyžadována častá změna konfigurace. Vždy dbejte na to, aby počet vodičů pod svorkou jističe odpovídal jeho konstrukčním parametrům a maximálnímu povolenému průřezu, například vodiče 25 mm² nelze připojit do jističe s limitem 16 mm².
Nástroje potřebné pro ukončování vodičů a kabelů
Pro zajištění vysoké bezpečnosti elektroinstalace je klíčové používat správné nástroje pro ukončování vodičů a kabelů. Kvalitní nářadí minimalizuje riziko přechodových odporů a zajišťuje trvanlivé elektrické spojení. Pokud hledáte odpověď na otázku, jaké nástroje potřebujete pro ukončení kabelů a vodičů, základem vaší výbavy musí být certifikované odizolovací a krimpovací kleště odpovídající typu vodiče.
Základní vybavení pro profesionální výsledky

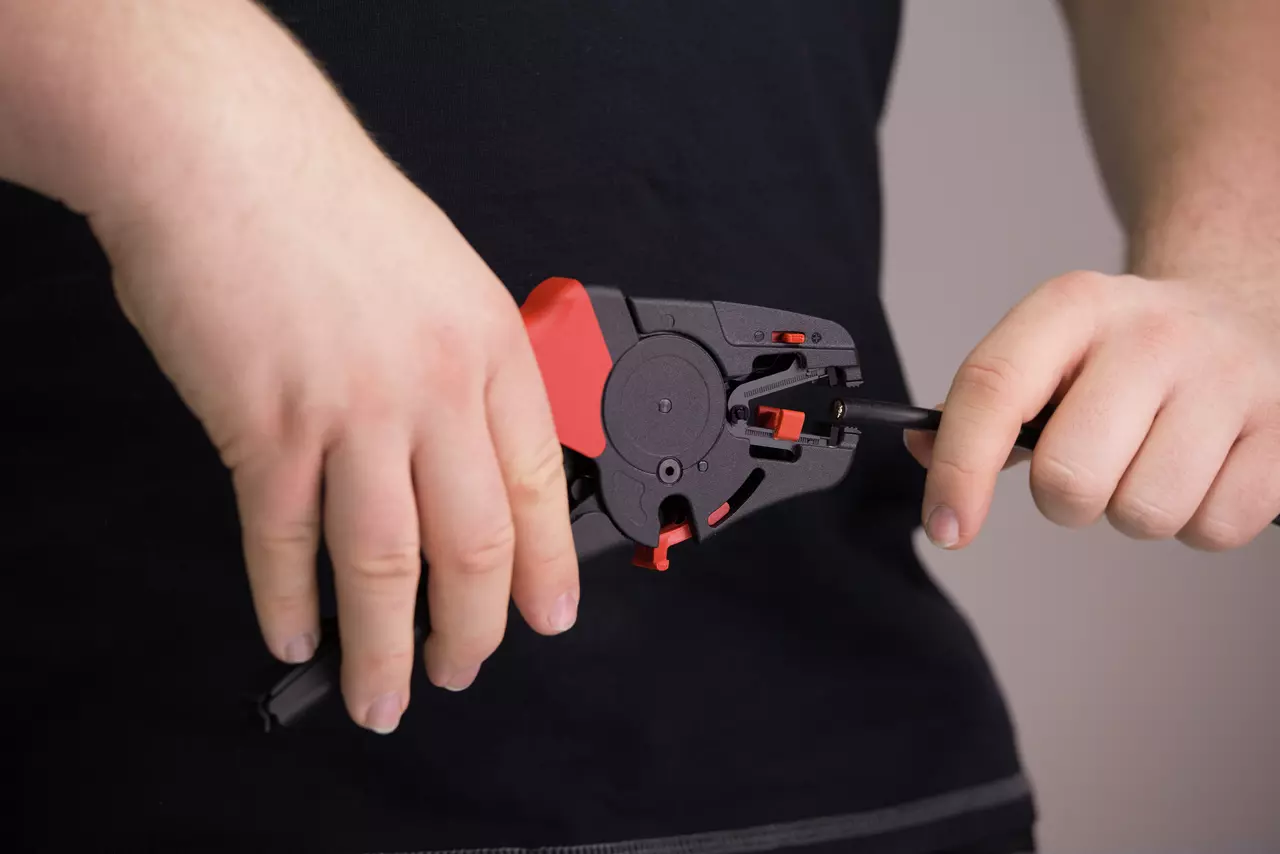

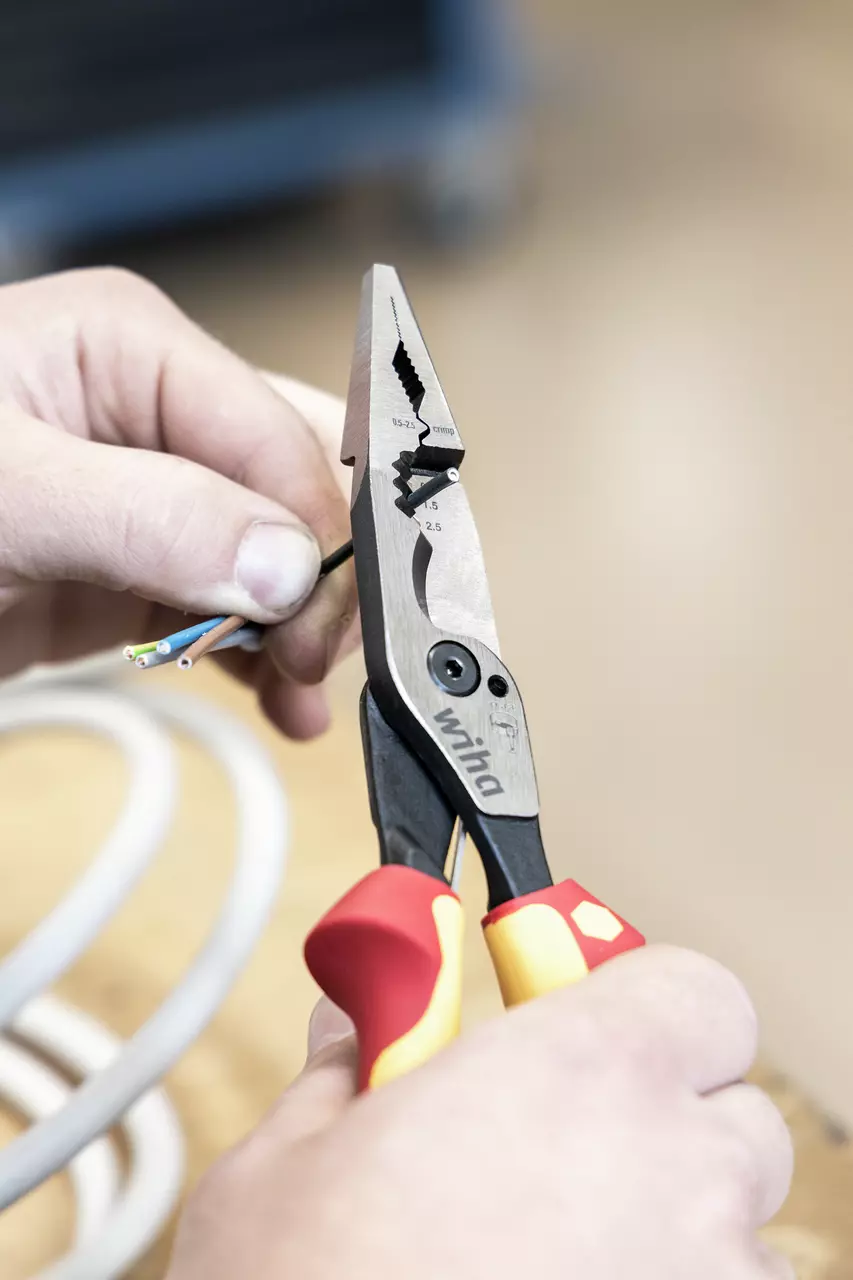

- Odizolovací kleště: Slouží k přesnému odstranění izolace bez poškození měděného jádra vodiče. Správná délka odizolování musí přesně odpovídat konstrukci krimpovací dutinky nebo konektoru.

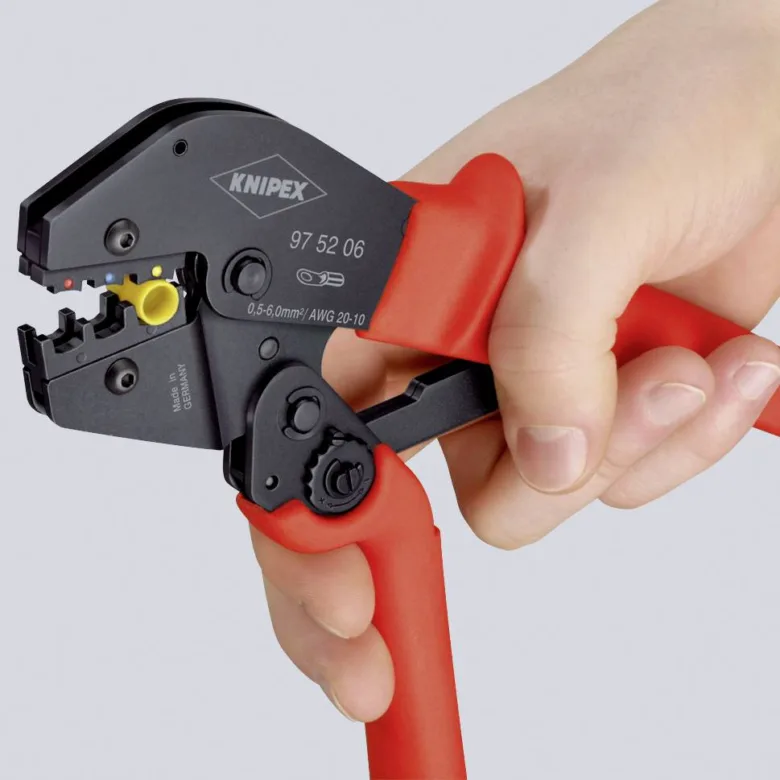

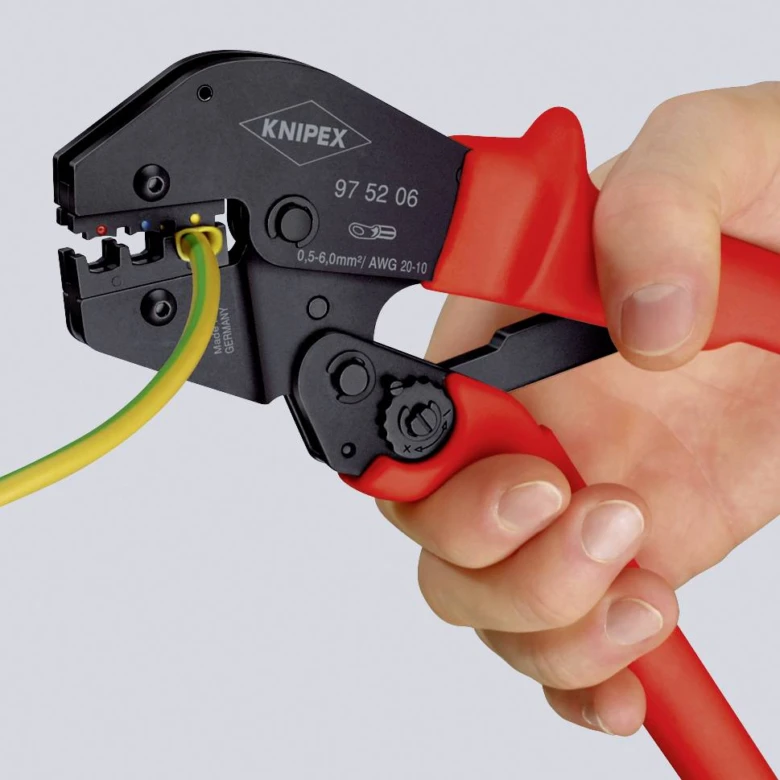

- Krimpovací kleště: Umožňují pevné zalisování krimpovací dutinky na konec slaněného vodiče. Výběr kleští musí odpovídat zvolenému tvaru krimpování, jako je hexagonální, kvadratický, lichoběžníkový nebo trnový profil.
- Automatizované stroje: Využívají se pro velkoobjemové zpracování kabelů, kde zajišťují řezání, odizolování, krimpování kontaktů, cínování či potisk. Pro vodiče samořezných konektorů typu IDC se využívají specializované stroje typu Stockomat.
| Nástroj | Účel použití |
|---|---|
| Odizolovací kleště | Přesné odstranění izolace bez poškození žil |
| Krimpovací kleště | Lisování dutinek a konektorů na vodič |
| Automatizované linky | Sériová konfekce, řezání a osazování dutinek |
| Vstřikovací automaty | Zastřikování zástrček materiály Hotmelt či Irogran |
Kvalitní odizolování vodičů je prvním krokem k úspěchu, zatímco krimpování zajistí mechanickou stabilitu spoje. Častou chybou je nesprávná délka odizolování, neobklopení všech žil vodiče v dutince nebo poškození izolace nevhodnými kleštěmi. Na co si dát pozor: nikdy neprovádějte dodatečné sletování již krimpovaného spoje, protože tím degradujete mechanické vlastnosti spoje. Tento postup se hodí pro elektrikáře a kutily při opravách či instalacích, zatímco pro průmyslové série je efektivnější strojní vybavení pro kabelovou konfekci.
Odborná rada: Vždy vybírejte krimpovací kleště přesně podle průřezu vodičů a typu dutinky, aby nedošlo k deformaci spoje nebo utržení žil. Pro síťové kabely RJ45 doporučuji používat výhradně krimpovací kleště RJ45, které zajistí spolehlivý kontakt i u tuhých vodičů.
Otázka: Jaký je rozdíl mezi ukončením tuhého a pružného vodiče?
Tuhé vodiče se používají v pevných instalacích a vyžadují odlišnou manipulaci než pružné laněné vodiče, které jsou typické pro rozvaděče. Zatímco u tuhých vodičů je důležité správné zasunutí do svorky, u pružných vodičů je nezbytné použití krimpovací dutinky pro zajištění celistvosti všech žil a mechanické pevnosti spoje.
Otázka: Pro koho je vhodné ruční krimpování a pro koho automatizace?
Ruční krimpování pomocí kleští je ideální pro běžnou domácí elektroinstalaci, opravy a kusovou výrobu, kde je kladen důraz na flexibilitu a nízké náklady na vybavení. Automatizované stroje jsou určeny výhradně pro průmyslovou kabelovou konfekci, kde je vyžadována vysoká rychlost, opakovatelná přesnost a komplexní zpracování, jako je například potisk nebo ultrazvukové svařování.
Bezpečnostní normy a certifikace při ukončování vodičů a kabelů
Správné ukončování vodičů a kabelů vyžaduje striktní dodržování norem, které garantují dlouhodobou bezpečnost elektroinstalace. Certifikace kabelových spojů a soulad s předpisy zajišťují, že elektrické spojení odolá mechanickému namáhání i tepelným vlivům.
Hlavní české normy pro elektroinstalace
Základním předpisem je norma ČSN EN 60999-1, která definuje požadavky na šroubové a bezšroubové svorky pro měděné vodiče. Tato norma reguluje mechanické a elektrické vlastnosti spojů, aby nedocházelo k přechodovým odporům. Při práci vždy používejte krimpovací kleště a certifikované krimpovací dutinky, které zajistí pevné kabelové zakončení odpovídající průřezu vodiče.
Doporučení pro bezpečnou instalaci
Při montáži respektujte maximální průřez vodičů povolený výrobcem přístroje. Častá chyba spočívá v přetížení svorky jističe, kde nelze připojit vodiče 25 mm² do prostoru dimenzovaného pouze na 16 mm². Správné odizolování vodičů bez poškození žil je klíčové pro spolehlivost spoje.
Tip: Před finálním zapojením vždy vizuálně zkontrolujte, zda je izolace vodiče správně zasunuta do dutinky a zda z ní nevyčnívají žádné drátky, které by mohly způsobit zkrat. Tato sekce se hodí pro domácí kutily s elektrotechnickou kvalifikací, nikoliv pro naprosté laiky bez základního vybavení.
