Schéma elektrického rozvodu v domě nebo bytě vysvětlení a návod

Správně navržené elektrické schéma tvoří základní kostru bezpečné elektroinstalace v každém rodinném domě či bytě. Přehledný nákres vám pomůže přesně určit rozmístění zásuvek, vypínačů a nezbytných prvků, jako je hlavní jistič nebo proudový chránič. Pochopení těchto vazeb je klíčové pro spolehlivý provoz všech domácích spotřebičů a zajištění ochrany před přetížením sítě.

Co je schéma elektrického rozvodu a proč je důležité?

Schéma elektrického rozvodu v domě představuje technický výkres, který graficky znázorňuje veškeré trasy vodičů, umístění zásuvek, vypínačů, jističů a proudových chráničů. Tento dokument je nezbytným základem pro každou bezpečnou elektroinstalaci, neboť definuje logické propojení jednotlivých okruhů v objektu. Bytový rozvod musí být navržen v souladu s platnými normami, aby zajistil správnou distribuci proudu od elektroměrové rozvodnice až ke koncovým spotřebičům. Bez přesného plánu nelze efektivně provádět údržbu, revize ani garantovat bezpečnost elektroinstalace při následných zásazích do stěn.

> Co je schéma elektrického rozvodu?

> Jde o soubor technických symbolů a čar, které určují, jak je elektrický proud veden od domovního rozvaděče ke koncovým spotřebičům. Slouží jako mapa pro elektrikáře i majitele nemovitosti, přičemž rozlišuje mezi jednofázovým (230 V) a třífázovým (400 V) systémem.

Kvalitní elektrické schéma rozvodu v bytě či domě plní tyto klíčové funkce:

• Umožňuje rychlou lokalizaci poruch při výpadcích proudu v konkrétním okruhu díky přehlednému rozdělení na samostatné větve.
• Definuje přesné průřezy vodičů a parametry jističů, což je kritické pro zajištění požární ochrany a správnou funkci ochrany proti úrazu elektrickým proudem (např. proudové chrániče 30 mA).
• Slouží jako povinný podklad pro revize elektroinstalace, které jsou vyžadovány po každé větší opravě či rekonstrukci a doporučují se v intervalu jednou za 5 let.
• Zabraňuje nechtěnému navrtání kabelů při instalaci nábytku, protože přesně určuje, v jaké hloubce a trase jsou kabely ve zdi vedeny.

Odborná rada: Častou chybou při tvorbě schématu elektroinstalace domu je nedostatečné zakreslení tras v blízkosti dveří a oken, kde se kabely nejčastěji kříží. Vždy dbejte na to, aby schéma odpovídalo skutečnému stavu v rozvaděči i v jednotlivých místnostech. Pokud plánujete budoucí rozšíření o smart home prvky, zahrňte rezervní trasy a dostatečnou kapacitu rozvaděče již do počátečního projektu.

Tento článek není právní poradenství. V konkrétní situaci se obraťte na advokáta nebo autorizovaného projektanta.

Schéma se hodí zejména pro majitele nemovitostí plánující rekonstrukci elektroinstalace, kde je nutné nahradit staré hliníkové vodiče měděnými kabely a instalovat moderní jisticí prvky. Pro koho se naopak detailní schéma v této podobě nehodí? Není určeno pro laickou svépomocnou montáž, neboť dle nařízení vlády č. 194/2022 Sb. smí elektroinstalaci provádět pouze odborně způsobilá osoba.

Základní komponenty a rozdělení elektrického rozvodu

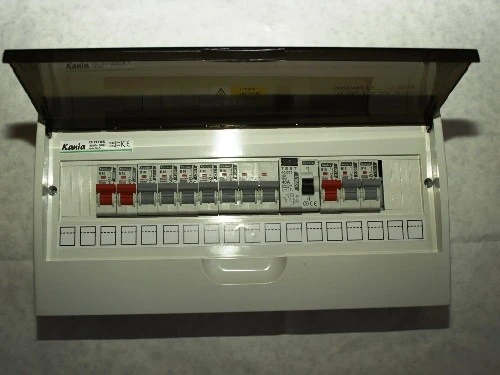

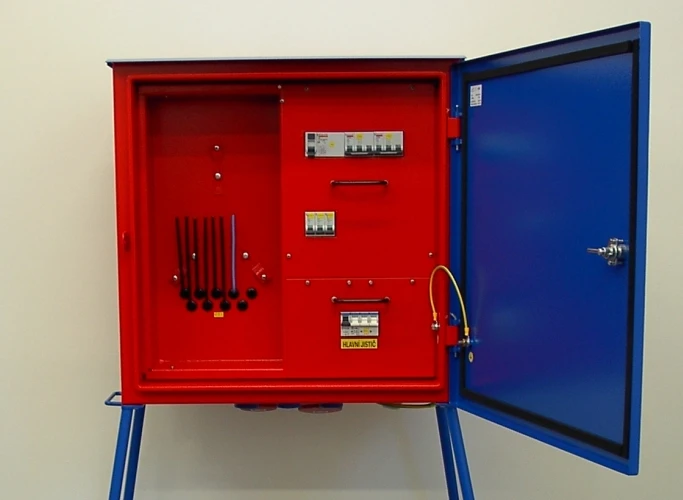

Správně navržené schéma elektroinstalace domu začíná u přípojky, která musí mít minimální průřez 10 mm² pro zajištění dostatečné kapacity. Elektrická energie dále putuje do hlavní domovní skříně, zkráceně HDS, která bývá z bezpečnostních důvodů umístěna minimálně 60 cm nad úrovní terénu. Z HDS je napájena elektroměrová rozvodnice, jež slouží k měření spotřeby, a následně bytová rozvodnice s jističi.

Komponenty domovního rozvodu

Při tvorbě elektrického schématu rozvodu v bytě je klíčové správné dimenzování vodičů a volba jističů, jejichž jmenovitá hodnota se v hlavních větvích pohybuje typicky kolem 40 A. Každá úprava musí odpovídat platným normám, které naleznete na portálu zakonyprolidi.cz. Častou chybou při návrhu je podcenění průřezu vodičů v návaznosti na délku vedení, což negativně ovlivňuje bezpečnost elektroinstalace. Pamatujte, že následná revize elektroinstalace vyžaduje přesnou dokumentaci skutečného stavu. Bytový rozvod musí být vždy přehledně rozčleněn, aby umožnil snadnou údržbu i případné budoucí rozšíření systému.

Více informací k tématu najdete v oficiálním zdroji: Sbírka zákonů (Zákony pro lidi).

Jak se kreslí a plánuje schéma elektroinstalace – nástroje a zásady

Kvalitní elektrické schéma tvoří základ pro bezpečnou elektroinstalaci a následnou revizi elektroinstalace. Při plánování si musíte ujasnit, v čem se kreslí schéma elektroinstalace, aby výkres splňoval technické normy. Pro profesionální návrhy se využívá CAD software jako AutoCAD, pro jednodušší projekty postačí specializované nástroje typu QElectroTech.

Postup tvorby projektu

1. Identifikace přípojky – zakreslete hlavní přívodní bod a umístění elektroměrového rozvaděče.
2. Rozdělení na okruhy – rozdělte bytový rozvod na samostatné větve pro světla, zásuvky a silné spotřebiče.
3. Vykreslení prvků – použijte standardní symboly pro jistič, spínače, zásuvky a svítidla dle platných norem.
4. Definice tras – propojte jednotlivé prvky liniemi značícími vedení kabelů ve stěnách.

Odborná rada: Častou chybou je nedostatečné dimenzování průřezu vodiče pro kuchyňské spotřebiče. Při návrhu vždy počítejte s rezervou pro budoucí smart home prvky. Schéma se hodí pro technicky zdatné majitele, kteří chtějí mít přehled o instalaci, ale pro finální realizaci vždy přizvěte odborníka. Pamatujte, že tento článek není právní poradenství a v konkrétní situaci se obraťte na advokáta nebo projektanta.

Normy, bezpečnost a legislativa při elektroinstalaci v obytných prostorách

Správně provedená elektroinstalace v obytných prostorách podléhá přísné legislativě, která chrání zdraví osob i majetek před rizikem požáru či úrazu elektrickým proudem. Tento článek není právní poradenství; v konkrétní situaci se vždy obraťte na advokáta nebo certifikovaného projektanta.

Zákon a autorizace

Práce na elektrických zařízeních se řídí zákonem č. 194/2022 Sb., který jasně vymezuje požadavky na odbornou způsobilost. Elektroinstalaci smí provádět výhradně autorizovaná osoba disponující platným osvědčením pro daný typ činnosti. Svépomocná instalace bytového rozvodu bez příslušné kvalifikace je v rozporu se zákonem a představuje vysoké riziko pro pojistné plnění v případě havárie.

Bezpečnostní normy a revize

Veškerá elektroinstalace musí splňovat aktuální bezpečnostní normy ČSN, které definují průřezy vodičů, barevné značení i umístění prvků. Pravidelná revize elektroinstalace je zákonnou povinností, která se u rodinných domů a bytů doporučuje provádět jednou za 5 let. Revizní technik při prohlídce ověřuje zejména tyto parametry:

• správnou funkčnost a dimenzování jističů a proudových chráničů
• celistvost a izolační odpor vedení v celém objektu
• účinnost uzemnění a pospojování kovových částí

Tip: Častou chybou při rekonstrukci je podcenění průřezu vodičů pro kuchyňské spotřebiče, což vede k přehřívání kabeláže. Instalace musí vždy odpovídat schválenému elektrickému schématu, které reflektuje reálnou zátěž koncových zařízení.

Postupy a doporučení pro instalaci kabelů, jističů a ochranných prvků

Správná elektroinstalace vyžaduje dodržení technických norem a precizní plánování rozvodů. Zde jsou základní postupy pro zajištění bezpečnosti elektroinstalace a správnou funkci všech obvodů v domě.

Průřezy vodičů a jejich použití

Pro světelné obvody v bytovém rozvodu se standardně používá měděný vodič CYKY 3×1,5 mm² jištěný jističem o hodnotě 10 A. Zásuvkové obvody vyžadují průřez CYKY 3×2,5 mm², který umožňuje instalaci jističe s hodnotou 16 A. Hlavní jistič pro celý objekt bývá dimenzován na 40 A, v závislosti na celkovém příkonu spotřebičů. Častá chyba: poddimenzování průřezu vodiče při jištění vyšší hodnotou, což může vést k přehřívání kabeláže. Tento postup se hodí pro běžné domácí instalace, nikoliv pro napájení průmyslových strojů s vysokými rozběhovými proudy.

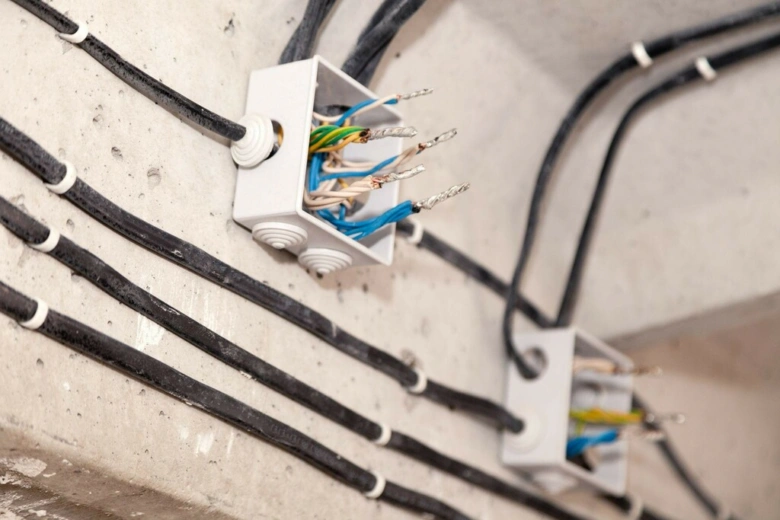

Umístění kabelů a instalační zóny

Kabel musí být vždy veden v definované instalační zóně, která se nachází vodorovně 150 až 450 mm nad podlahou nebo pod stropem. Svislé vedení se provádí přímo k zásuvkám či vypínačům. Na co si dát pozor: hloubka drážky ve zdi musí zajistit minimálně 10 mm omítky nad kabelem pro ochranu před mechanickým poškozením.

1. Plánování rozvodů – zakreslete elektrické schéma do výkresu bytu před zahájením prací.
2. Sekání drážek – vytvořte cesty pro kabely podle norem v instalačních zónách.
3. Fixace kabelů – uchyťte vodiče příchytkami s roztečí maximálně 30 cm od sebe.

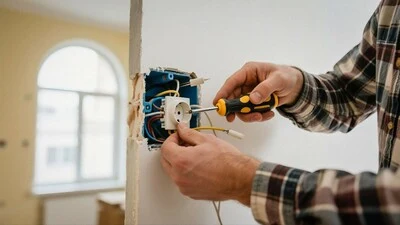

4. Osazení prvků – instalujte krabice a následně připojte jističe v rozvaděči.
5. Kontrola – zajistěte, aby revize elektroinstalace proběhla před uvedením do provozu.

Tento článek není právní poradenství. V konkrétní situaci se obraťte na advokáta nebo odborného projektanta.

Specifika elektroinstalace v panelových bytech a vlhkých prostorách

V panelových domech je elektroinstalace specifická vedením kabelů v původních panelech nebo v nově budovaných SDK konstrukcích, které umožňují snadné skrytí rozvodů. Při tvorbě schématu elektroinstalace v bytě pamatujte na standardizované výšky prvků. Vypínač se obvykle umísťuje ve výšce 120 cm nad podlahou, zatímco zásuvka bývá osazena ve výšce 25 až 30 cm. Pro projekci těchto prvků se v praxi nejčastěji využívá software AutoCAD nebo specializované moduly pro návrh budov.

Bezpečnost elektroinstalace v koupelnách

Koupelna představuje prostor s vysokým rizikem úrazu elektrickým proudem, proto zde platí přísné bezpečnostní normy definující tzv. elektrické zóny.

• Instalujte pouze svítidla a zásuvky s krytím minimálně IP44 pro zónu 1 a 2.
• Používejte proudový chránič s vybavovacím proudem 30 mA pro všechny okruhy v koupelně.
• Vyhněte se vedení kabelů vodorovně v blízkosti sprchového koutu nebo vany.

Odborná rada: Častou chybou je podcenění revize elektroinstalace po zásahu do panelových stěn, kde hrozí narušení statiky nebo poškození skrytého vedení. Tento článek není právní poradenství. V konkrétní situaci se vždy obraťte na autorizovaného projektanta nebo advokáta. Elektroinstalace v koupelně se hodí pro rekonstrukce vyžadující zvýšený komfort, ale není vhodná pro neodborné svépomocné úpravy bez předchozí konzultace s revizním technikem.

Revize elektroinstalace: kdy a proč je nutná

Pravidelná revize elektroinstalace představuje klíčový prvek pro zajištění bezpečnosti elektroinstalace ve vašem domě či bytě. Tento proces ověřuje, zda bytový rozvod odpovídá normám a zda jsou instalované prvky v bezchybném stavu.

Obsah revize elektroinstalace

Revize elektroinstalace zahrnuje komplexní kontrolu technického stavu celého systému. Revizní technik prověřuje izolační odpor vedení, aby vyloučil riziko svodových proudů a poškození izolace. Současně se testuje funkčnost všech prvků, zejména jističů a proudových chráničů, které musí při přetížení či zkratu spolehlivě odpojit obvod. Nedílnou součástí je kontrola celistvosti uzemnění, jež chrání uživatele před nebezpečným dotykovým napětím na kovových částech spotřebičů.

Doporučená frekvence a právní rámec

Revize elektroinstalace se doporučuje provádět minimálně jednou za 5 let, přičemž tento interval zajišťuje včasné odhalení degradace materiálů. Podle vyhlášky a požadavků zákona č. 194/2022 Sb. musí tyto úkony provádět výhradně osoba s platným osvědčením o odborné způsobilosti.

Tip: Při tvorbě dokumentace nebo při rekonstrukci vždy uchovávejte aktuální elektrické schéma, které reviznímu technikovi výrazně usnadní orientaci v bytovém rozvodu.

Tento článek není právní poradenství. V konkrétní situaci se obraťte na advokáta.

Rekonstrukce starých elektrických rozvodů: postup a náklady

Rekonstrukce elektroinstalace ve starších objektech je nezbytná kvůli bezpečnosti elektroinstalace a nevyhovující kapacitě hliníkových rozvodů. Pro byt o dispozici 2+1 trvá kompletní výměna rozvodů obvykle 3 až 5 pracovních dnů. Celková cena elektroinstalace začíná v základním standardu od 75 000 Kč, přičemž konečná částka závisí na počtu vývodů a použitých komponentech.

Postup prací při rekonstrukci

1. Návrh projektu – vytvoření dokumentace, ve které se kreslí schéma elektroinstalace pro přesné umístění zásuvek.

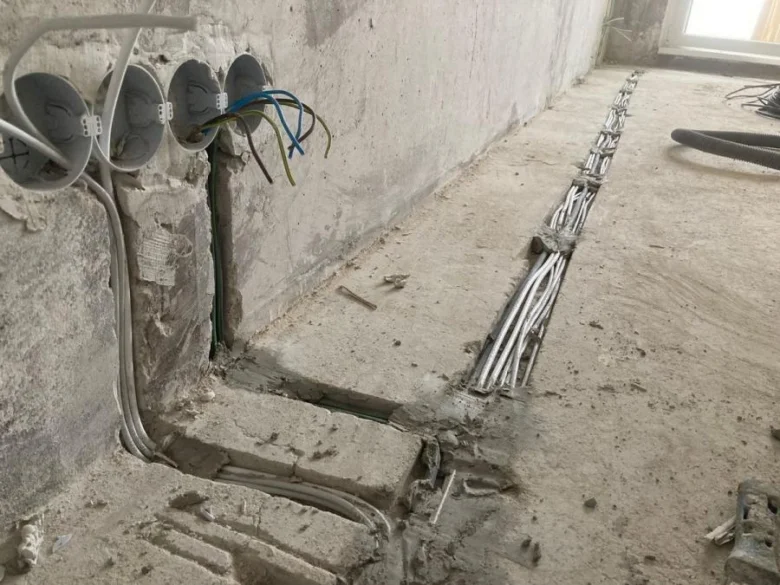

2. Frézování drážek – vyřezání cest pro nové kabely do zdiva pomocí drážkovací frézy s odsáváním.
3. Instalace kabeláže – uložení vodičů do připravených drážek a jejich následné zapravení sádrou.
4. Osazení jističů – zapojení nového rozvaděče a instalace koncových prvků včetně revize elektroinstalace.

Odborná rada: Při návrhu dbejte na to, jaké jsou zásady pro schéma elektroinstalace v rodinném domě, zejména s ohledem na rozdělení okruhů pro kuchyň a koupelnu. Častá chyba spočívá v podcenění počtu okruhů pro moderní spotřebiče, což vede k přetěžování sítě. Rekonstrukce se hodí pro objekty s hliníkovými vodiči, pro čerstvé novostavby bez nutnosti změn dispozic je však zbytečná. Tento článek není právní poradenství. V konkrétní situaci se obraťte na autorizovaného projektanta nebo revizního technika.

Pokročilé prvky elektroinstalace: inteligentní domácnost a multimediální rozvody

Současná inteligentní elektroinstalace rozšiřuje standardní bytový rozvod o automatizaci, kterou zastřešují komplexní smart home systémy. Při návrhu, v čem se kreslí schéma elektroinstalace, využijte specializovaný CAD software umožňující přehledné vrstvení datových a napájecích tras v různých hladinách výkresu. Centrálním prvkem je multimediální rozvodnice, která sdružuje TV a UTP RJ45 zásuvky pro stabilní připojení k síti a distribuci signálu. Bezpečnost elektroinstalace u těchto prvků vyžaduje striktní oddělení silových a datových kabelů v trasách, aby nedocházelo k elektromagnetickému rušení přenosu dat.

Funkce moderních systémů

• Automatizované řízení osvětlení a vytápění pomocí logických vazeb v centrální jednotce.
• Integrace snímačů pohybu pro zvýšení energetické úspornosti objektu a automatické spínání světel.
• Vzdálená správa zabezpečení a dohled nad elektrickými okruhy prostřednictvím mobilních aplikací.
• Využití dvousazbových elektroměrů s přijímačem HDO pro dálkové přepínání tarifů u akumulačních spotřebičů.

Odborná rada: Při plánování dbejte na to, aby každý jistič pro datové prvky byl řádně označen v projektové dokumentaci, a po dokončení instalace vždy zajistěte odbornou revizi elektroinstalace dle platných norem. Častá chyba: podcenění kapacity multimediální rozvodnice, která následně nepojme všechny potřebné aktivní prvky, jako jsou routery, switche nebo napájecí zdroje. Inteligentní systémy se hodí pro novostavby s vysokými nároky na komfort, zatímco pro rekonstrukce v panelovém bytě bývají z důvodu omezených možností sekání drážek vhodnější bezdrátové alternativy.

Tento článek není právní poradenství. V konkrétní situaci se obraťte na advokáta nebo odborného projektanta elektroinstalací.

Časté dotazy o schématu elektrického rozvodu v domě a bytě

Otázka: Jak hluboko má být kabel uložen ve zdi?

Kabely se ukládají do instalačních zón vodorovně 150 až 450 mm nad podlahou nebo pod stropem. Příchytky vodičů nesmí být vzdálené více než 30 cm, aby byla zajištěna bezpečnost elektroinstalace.

Otázka: Jak se správně kreslí schéma elektrického rozvodu?

Elektrické schéma se vytváří v CAD softwarech pomocí normalizovaných značek pro jističe a zásuvky. Postupujte od hlavní domovní přípojky přes bytový rozvod až k jednotlivým koncovým okruhům.

Otázka: Kdo smí provádět elektroinstalaci podle zákona?

Práce na elektroinstalaci smí provádět pouze osoba s příslušnou elektrotechnickou kvalifikací dle zákona č. 194/2022 Sb. Svépomocná instalace bez odborného dohledu a následné revize není v ČR právně přípustná. Tento článek není právní poradenství; v konkrétní situaci se obraťte na advokáta.

Otázka: Jak často je potřeba provádět revizi elektroinstalace?

Revize elektroinstalace se provádí v intervalu 5 let v běžných prostorech. Kontrola zahrnuje měření izolačního stavu, funkci jističů a správnost uzemnění celého systému.

Otázka: Jaké jsou základní průřezy vodičů pro světelné a zásuvkové obvody?

Pro světelné obvody se používá kabel CYKY 3×1,5 mm² s jističem 10 A. Zásuvkové okruhy vyžadují vodiče CYKY 3×2,5 mm² jištěné 16 A jističem.

Otázka: Jak je vedena elektřina v panelovém bytě?

V panelových domech jsou rozvody často vedeny v podlahových lištách nebo v drážkách panelů. Standardně se vypínače instalují ve výšce 120 cm a zásuvky 25 až 30 cm nad podlahou.

Otázka: Co přesně zahrnuje revize elektroinstalace?

Revizní technik ověřuje celistvost izolace, správnou funkci proudových chráničů a jističů. Častá chyba: při rekonstrukci se zapomíná na ověření impedance vypínací smyčky, což může ohrozit bezpečnost elektroinstalace.
