Jak správně připojit varnou desku a troubu do jedné zásuvky
Správné zapojení varné desky a trouby do jedné elektrické zásuvky vyžaduje přesný výběr kabelu a odpovídající elektrické jištění, aby byla zajištěna bezpečnost i spolehlivost provozu. Neopatrné připojení může vést k přetížení obvodu a riziku poškození spotřebičů či elektrické instalace. Proto je nutné znát zásady správného dimenzování kabelu a jištění podle výkonu obou zařízení.
🔍 Nejdůležitější fakta
- Maximální příkon varné desky se pohybuje mezi 6-9 kW, trouby mezi 2,5-4 kW.
- Pro společné připojení se doporučuje kabel VVG 3×6 mm² a jistič minimálně 32 A.
- Zásuvky pro varné desky by měly mít jmenovitý proud 32 A, pro trouby 16 A.
- Při instalaci je nutné zachovat alespoň 45-60 mm prostoru pro větrání za spotřebiči.
- Před zapojením vždy vypněte hlavní jistič a dodržujte instalační schéma výrobce.
Jak správně připojit varnou desku a troubu do jedné zásuvky
Správné připojení varné desky a trouby do jedné zásuvky vyžaduje přesné dodržení bezpečnostních pravidel a správný postup zapojení vodičů. Elektrická zásuvka musí odpovídat výkonovým požadavkům spotřebičů a být chráněna vhodným jističem, který zajistí bezpečnost elektroinstalace i kabeláže. Následující kroky popisují, jak správně zapojit varnou desku a troubu do jedné zásuvky.
Příprava před připojením
Před zapojením vypněte hlavní jistič, aby byla zajištěna bezpečnost práce. Ověřte parametry varné desky a trouby, především maximální příkon a doporučený průřez přívodního kabelu. Správná příprava zabrání přetížení elektrického okruhu a riziku poškození spotřebičů.

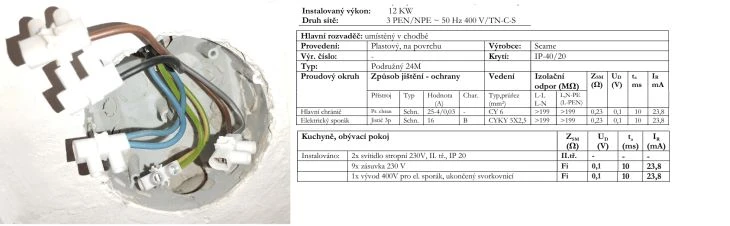

Zapojení vodičů podle schématu
Připojte fázový, nulový a ochranný vodič do svorkovnice zásuvky přesně podle výrobního schématu. Použijte správný průřez kabelu, který odpovídá výkonu indukční varné desky a trouby. Pevné a správné zapojení vodičů minimalizuje riziko zkratu a prodlužuje životnost přístrojů.
Kontrola a bezpečnostní opatření
Po zapojení použijte měřič napětí k ověření správné polarity a funkčnosti zapojení. Zkontrolujte pevnost spojů a zda jistič správně jiští celý okruh. Takto provedená kontrola zajišťuje bezpečnost zapojení elektrických spotřebičů a minimalizuje riziko poruch či úrazu elektrickým proudem.
- Vypněte hlavní jistič – zajistěte bezpečné prostředí pro práci
- Ověřte parametry varné desky a trouby – zjistěte příkon a doporučený kabel
- Připojte vodiče podle schématu – správné zapojení fázového, nulového a ochranného vodiče
- Zapojte zásuvku a připojte spotřebiče – použijte svorkovnici odpovídající velikosti kabelu
- Proveďte kontrolu napětí a pevnosti spojů – ověřte bezpečnost elektroinstalace
- Zapněte jistič – zajistěte správnou funkci a ochranu okruhu
Tip: Častá chyba je použití zásuvky nebo kabelu s nedostatečným průřezem, což vede k přehřívání a nebezpečí požáru. Pro indukční varnou desku a troubu na jednom okruhu volte jistič s odpovídajícím proudovým nastavením, obvykle 16 až 20 A.
Otázka: Mohu připojit troubu a varnou desku do jedné zásuvky a jak na to?
Ano, lze je připojit do jedné zásuvky při dodržení správného postupu a použití vhodného jističe s odpovídajícím průřezem kabelu. Zásuvka musí být dimenzovaná na celkový příkon obou spotřebičů a elektroinstalace musí být bezpečně jištěna.
Kabel a jistič pro společné připojení varné desky a trouby
Pro připojení varné desky a trouby do jedné zásuvky je klíčové zvolit správný kabel a jistič, které bezpečně zvládnou souhrnný příkon spotřebičů. Vhodný výběr zajistí spolehlivost a ochranu elektroinstalace před přetížením.
Volba kabelu a jeho délka
Pro společné zapojení indukční varné desky a trouby se doporučuje kabel VVG 3×6 mm². Tento průřez kabelu bezpečně přenese příkon varné desky, který obvykle dosahuje 6 až 9 kW, a zároveň i příkon trouby. Maximální délka kabelu by neměla překročit 20 metrů, aby se minimalizovaly ztráty a pokles napětí. Správná délka a průřez kabelu jsou zásadní pro bezpečnost elektroinstalace a spolehlivý provoz spotřebičů.
Doporučené jištění
Pro jištění společného okruhu varné desky a trouby se používá jistič s hodnotou 32 A. Tento jistič chrání kabeláž před přetížením a zkratem, čímž zajišťuje bezpečnost elektrického zapojení. Podjištění (například použití jističe 16 A) by mohlo způsobit časté vypínání a riziko přehřátí kabelu. Správné elektrické jištění je proto nezbytné pro bezpečný provoz a dlouhou životnost spotřebičů.
| Spotřebič | Příkon (kW) | Doporučený jistič (A) | Doporučený kabel |
|---|---|---|---|
| Indukční varná deska | 6-9 | 32 | VVG 3×6 mm² |
| Trouba | 2-3 | 32 | VVG 3×6 mm² |
| Společný okruh | 8-12 | 32 | VVG 3×6 mm² (max. 20 m) |
Tipy pro správné elektrické připojení varné desky a trouby vždy zahrnují volbu kabelu s odpovídajícím průřezem a správné elektrické jištění, jak doporučuje i odborná literatura o bezpečnosti elektroinstalace (zdroj: Wikipedia – Elektrická instalace).
Bezpečnostní požadavky a umístění zásuvky v kuchyni
Bezpečné a správné umístění zásuvky v kuchyni je klíčové pro zajištění bezproblémového provozu varné desky i trouby. Dodržení norem a doporučení minimalizuje riziko poškození elektroinstalace vlivem tepla nebo vlhkosti a zvyšuje komfort při používání spotřebičů.
Optimální výška a umístění zásuvky v kuchyni
Zásuvka by měla být instalována 20 až 30 cm nad pracovní plochou, což umožňuje snadný přístup a zároveň chrání před přímým působením tepla z varné desky a vlhkosti vznikající u dřezu. Umístění zásuvky přímo nad varnou deskou nebo dřezem není vhodné, protože zvyšuje riziko poškození a ohrožuje bezpečnost elektroinstalace. Takové řešení rovněž usnadňuje připojení elektrických spotřebičů bez komplikací.
Bezpečnostní opatření při instalaci zásuvky
Při instalaci zásuvky je nutné dbát na kvalitní uzemnění a vybrat zásuvky s vhodným krytím pro kuchyňské prostředí, které odolá vlhkosti a zvýšené teplotě. Doporučuje se také zajistit, aby zásuvka byla snadno dostupná, ale zároveň chráněná před mechanickým poškozením. Elektrické jištění a správný průřez kabelu musí odpovídat výkonu připojovaných spotřebičů, což je zásadní pro bezpečnost elektroinstalace a prevenci přetížení.
Jak zapojit varnou desku a troubu?
Pro připojení varné desky a trouby do jedné zásuvky je nezbytné použít správný kabel s dostatečným průřezem a jistič odpovídající celkovému příkonu. Postup zahrnuje vypnutí hlavního jističe a kontrolu zapojení svorkovnice varné desky a trouby tak, aby bylo zajištěno bezpečné a bezchybná spojení. Po instalaci je nutné ověřit funkčnost spotřebičů a dodržet všechny bezpečnostní normy, které garantují spolehlivost zapojení elektrických spotřebičů v kuchyni.
Tip: Častou chybou je instalace zásuvky příliš blízko k varné desce, což vede k nadměrnému zahřívání a zkrácení životnosti elektroinstalace. Dodržujte minimální vzdálenost a vybírejte zásuvky určené pro kuchyňské prostředí.
Větrání a chlazení při instalaci varné desky a trouby
Při zapojení elektrických spotřebičů, jako jsou indukční varná deska a trouba, je nezbytné zajistit správné větrání, aby se zabránilo přehřívání. Mezi varnou deskou, troubou a okolními konstrukcemi doporučuji ponechat volný prostor 45-60 mm nebo zajistit odpovídající větrací otvory. Tento prostor umožňuje cirkulaci vzduchu, čímž se udržuje bezpečnost elektroinstalace a prodlužuje životnost spotřebičů. Nedostatečné větrání může způsobit přehřívání, které ohrožuje jak funkci elektrické zásuvky, tak i elektrické jištění a průřez kabelu. Proto je součástí správného připojení varné desky včetně trouby také dodržení těchto větracích požadavků.
Tipy pro správné elektrické připojení varné desky a trouby
Správné zapojení varné desky a trouby do jedné zásuvky zahrnuje nejen výběr vhodného jističe a správný průřez kabelu, ale také respektování požadavků na větrání, které zajišťují bezpečný provoz spotřebičů bez rizika přehřátí.
Časté chyby při zapojení varné desky a trouby do jedné zásuvky
Časté chyby při zapojení varné desky a trouby do jedné zásuvky ohrožují bezpečnost elektroinstalace i správnou funkci spotřebičů. Nejčastějším problémem je přetížení zásuvky způsobené použitím kabelu s nedostatečným průřezem, například 3×2,5 mm² místo doporučených 3×6 mm² pro varnou desku. Toto přetížení může vést k přehřátí vodičů a zvýšenému riziku požáru. Další častou chybou je podjištění jističem, kdy je použit jistič 16 A pro varnou desku s příkonem nad 6 kW, což způsobuje opakované vybavení jističe během provozu. Nesprávné zapojení vodičů, například záměna fáze a nulového vodiče, může způsobit nefunkčnost spotřebiče a představuje riziko úrazu elektrickým proudem. Při společném připojení varné desky a trouby na jeden okruh je nutné, aby hlavní jistič odpovídal součtu jmenovitých proudů, například 32 A pro kabel 3×6 mm², pokud jsou oba spotřebiče jištěny 16 A jističem.
Chyby při zapojení varné desky a trouby do jednoho okruhu
Častou chybou je ignorování požadavků na samostatné jištění varné desky a trouby nebo použití kabelů s nevhodným průřezem, což zvyšuje riziko přehřátí a poruch. Připojování obou spotřebičů do jedné zásuvky s jmenovitým proudem 16 A je nevhodné, protože varné desky často vyžadují zásuvky a jištění na 32 A. Další častou chybou je umístění zásuvky přímo za spotřebičem, kde dochází k přehřívání a zkrácení životnosti kabeláže. Proto je doporučeno pevné připojení pomocí svorkovnice, které zajišťuje trvalejší a bezpečnější spojení než zásuvka.
Tip: Pro koho se připojení varné desky a trouby do jedné zásuvky hodí? Pouze pro spotřebiče s nízkým příkonem a odpovídajícím jištěním, nikoliv pro indukční varné desky s příkonem nad 6 kW. V ostatních případech je lepší volit samostatné okruhy a jištění podle výrobních specifikací.
FAQ – Časté dotazy k připojení varné desky a trouby do jedné zásuvky
Otázka: Jaký kabel je vhodný pro společné připojení varné desky a trouby?
Doporučuje se kabel VVG 3×6 mm², který zvládne příkon varné desky 6-9 kW a trouby 2,5-4 kW, což zajistí bezpečnost elektroinstalace a správné zapojení elektrických spotřebičů.
Otázka: Jaký jistič použít pro připojení varné desky a trouby do jedné zásuvky?
Pro společné připojení je vhodný jistič s hodnotou minimálně 32 A, aby elektrické jištění odpovídalo součtu příkonů a zabránilo přetížení okruhu.
Otázka: Je možné připojit varnou desku a troubu do jedné zásuvky?
Ano, zapojení varné desky a trouby na 230V do jedné zásuvky je možné, pokud se dodrží správný průřez kabelu a jistič, aby byla zachována bezpečnost elektroinstalace.
Otázka: Jaký prostor je třeba ponechat pro větrání trouby a varné desky?
Doporučuje se ponechat volný prostor 45-60 mm nebo zajistit větrací otvor pro správnou cirkulaci vzduchu a zabránit přehřátí.
Otázka: Kde by měla být umístěna zásuvka pro varnou desku a troubu?
Zásuvka by měla být 20-30 cm nad pracovní plochou, mimo dosah tepla a vlhkosti, ideálně ne nad dřezem, aby nedošlo k poškození.
Otázka: Jak správně zapojit vodiče do svorkovnice varné desky?
Fázový vodič připojte ke svorce označené L, nulový k N a zemnící k PE podle výrobního schématu, což zajistí správné a bezpečné zapojení.
Otázka: Jaké chyby se často stávají při zapojení varné desky a trouby?
Častá chyba je podjištění jističem, použití nevhodného kabelu nebo nesprávné připojení vodičů, což může vést k přehřátí nebo poruše.
Otázka: Kolik zásuvek může být na jednom okruhu v kuchyni?
Doporučuje se rozdělit zásuvky do několika okruhů s maximálně 10 zásuvkami na jeden okruh pro zachování bezpečnosti a výkonu.
Otázka: Je nutné vypnout hlavní jistič před zapojením varné desky a trouby?
Ano, vypnutí hlavního jističe je základní bezpečnostní opatření při instalaci, které chrání před úrazem elektrickým proudem.
Otázka: Jak ověřit správnost zapojení po instalaci?
Použijte měřič napětí k ověření správného připojení fází a nulového vodiče, aby byla zajištěna bezpečnost a funkčnost.
Otázka: Lze použít prodlužovací kabel nebo rozdvojku pro varnou desku a troubu?
Ne, prodlužovací kabely nejsou vhodné kvůli riziku přehřátí a přetížení jističe, což ohrožuje bezpečnost elektroinstalace.
Otázka: Jak dlouho nechat troubu běžet prázdnou po instalaci?
Troubu nastavte na 200-250 °C a provozujte ji 30-60 minut při dobrém větrání kvůli vypalování zbytků z výroby.
