Jak změřit zemní odpor a proč je jeho správné měření klíčové

Měření zemního odporu představuje klíčový úkon pro zajištění bezpečného provozu elektroinstalací a ochranu před nebezpečným dotykovým napětím. Správně provedená revize odporu uzemnění pomocí kalibrovaného měřiče odporu ověřuje funkčnost zemnicí elektrody a její schopnost bezpečně svést poruchové proudy do země.

Jak změřit zemní odpor krok za krokem

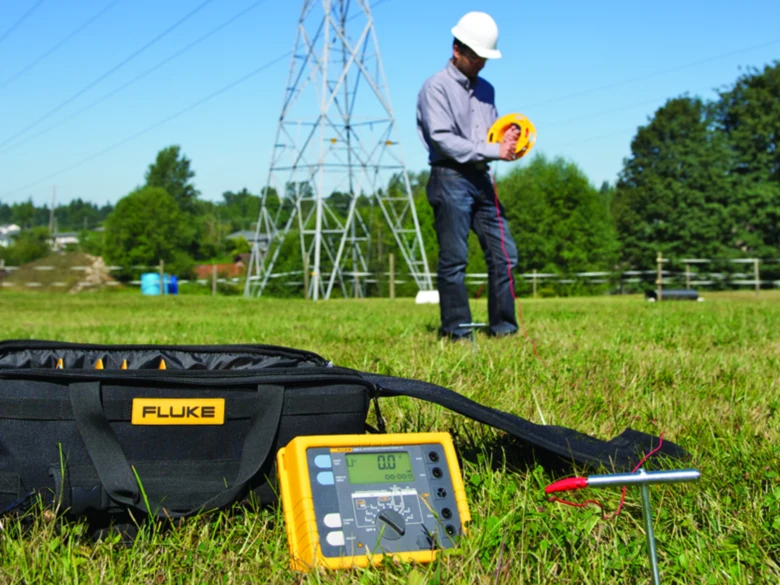

Pro správné měření zemního odporu využijte standardizovanou třívodičovou metodu, která vyžaduje zapojení zemnicí elektrody a dvou pomocných sond. Výsledný odpor uzemnění závisí na aktuální vlhkosti půdy a schopnosti elektrod odvádět elektrický proud do země.

Jak provést třívodičovou metodu měření zemního odporu?

Třívodičová metoda využívá zemnicí elektrodu jako referenční bod, ke kterému připojíte měřič odporu pomocí tří samostatných vodičů. Pro dosažení relevantních dat umístěte proudovou elektrodu do vzdálenosti 40 metrů od měřeného zemniče, čímž eliminujete vzájemné ovlivnění potenciálových polí. Napěťová elektroda se umísťuje do přímky mezi zemnič a proudovou sondu.

1. Příprava měřidla – připojte měřič odporu k zemnicí elektrodě, proudové sondě a napěťové sondě pomocí barevně odlišených kabelů.
2. Rozmístění sond – zatlučte napěťovou elektrodu do půdy přibližně v 60 % vzdálenosti směrem k proudové elektrodě umístěné 40 metrů od zemniče.
3. Spuštění měření – aktivujte přístroj a odečtěte hodnotu odporu na displeji po stabilizaci měřeného proudu.
4. Kontrola spojů – ověřte pevnost všech svorek, neboť přechodový odpor na kontaktech může výrazně zkreslit výsledek.

Odborná rada: Častá chyba při měření spočívá v umístění sond do míst s vysokým obsahem suti nebo kameniva, což zvyšuje přechodový odpor a znehodnocuje měření.

Proč opakovat měření zemního odporu tři krát?

Opakování měření zemního odporu třikrát je klíčové pro eliminaci vlivu bludných proudů v zemi a kolísání vlhkosti půdy v čase. Po každém měření posuňte napěťovou elektrodu o 1 až 2 metry směrem k zemniči a poté od něj, čímž ověříte linearitu měřicí křivky. Pokud se výsledky liší o více než 10 %, je nutné prověřit integritu kabeláže či hloubku zaražení sond.

• Průměrná hodnota ze tří měření zvyšuje přesnost výsledku.
• Změna polohy napěťové elektrody odhalí vliv anomálií v podloží.
• Stabilní výsledky potvrzují správnou funkci celého zemnicího systému.

Tento postup se hodí pro revizní techniky a elektrikáře při ověřování nových instalací, avšak není vhodný pro měření v zástavbě s hustou sítí podzemních vedení, kde by mohlo dojít k ovlivnění výsledků cizími proudy.

Význam zemního odporu pro bezpečnost elektroinstalací

Zemní odpor představuje klíčový parametr, který určuje, jak efektivně dokáže zemnicí elektroda zajistit bezpečný odvod elektrického proudu do země. Význam měření zemního odporu v elektroinstalacích spočívá v prevenci úrazu elektrickým proudem při poruchách izolace nebo při přímém úderu blesku do objektu. Správné ochranné uzemnění snižuje napětí na neživých částech zařízení na bezpečnou úroveň, čímž chrání zdraví osob i integritu instalované elektroniky.

Normy, jako je PN – EN 61557 – 5, definují parametry, které musí uzemňovací soustava splňovat pro spolehlivý provoz. Mezi hlavní faktory ovlivňující výslednou impedanci patří:

• Odpor samotného vodiče a přechodový odpor mezi zemničem a okolní zeminou.
• Aktuální vlhkost půdy a její teplota, které zásadně mění vodivost v bezprostředním okolí elektrody.
• Přítomnost bludných proudů v zemi, které mohou zkreslovat výsledky měření a vyžadují přístroje s funkcí potlačení těchto interferencí.

Odborná rada: Za bezpečnou hodnotu pro běžné uzemnění se zpravidla považuje odpor nižší než 10 Ω. Hodnoty nad touto hranicí vyžadují okamžitou revizi systému podle platných technických předpisů, které naleznete například na portálech typu eagri.cz.

Při posuzování stavu systému využívají technici moderní měřič odporu, který pomocí metod, jako je třívodičová metoda poklesu napětí, eliminuje vlivy okolního prostředí. Vzdálenost proudové elektrody při tomto měření musí být alespoň 10× větší než fyzická délka měřeného uzemnění, což v praxi znamená vzdálenost přibližně 40 metrů. Pravidelné měření zemního odporu je nezbytnou součástí údržby bleskosvodu a celkové bezpečnosti elektroinstalace.

Tip: Častá chyba při instalaci spočívá v podcenění koroze zemnicí elektrody, která v čase zvyšuje odpor uzemnění; proto doporučuji provádět kontrolu v pravidelných intervalech nezávisle na vizuálním stavu. Na co si dát pozor: měření provádějte za stabilních povětrnostních podmínek, ideálně na jaře nebo na podzim, kdy je vlhkost půdy ustálená.

Tento postup se hodí pro majitele rodinných domů a správce budov, kteří chtějí předejít rizikům. Pro laiky však není vhodné provádět měření bez kalibrovaného přístroje a odborných znalostí, jelikož neodborná manipulace s elektrodami nezaručí validní výsledek a může vést k chybným závěrům o bezpečnosti instalace.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Faktory ovlivňující přesnost měření zemního odporu

Přesnost měření zemního odporu přímo závisí na aktuálních fyzikálních podmínkách v místě instalace zemnicí elektrody. Půdní složení, zejména podíl jílovitých částic a solí, určuje základní vodivost terénu. Klíčovým parametrem je vlhkost půdy, která by se pro stabilní výsledky měla pohybovat v rozmezí 40 až 70 procent. Pokud je půda příliš suchá nebo zmrzlá, odpor uzemnění prudce stoupá, což vede k chybným naměřeným hodnotám. Ideální teplota pro měření se pohybuje v rozmezí 10 až 25 stupňů Celsia.

Časté chyby a vlivy prostředí

Při měření zemního odporu často dochází k ovlivnění výsledků vnějšími interferencemi. Častá chyba spočívá v umístění pomocných elektrod do blízkosti podzemních kovových vedení, což výrazně zkresluje data. Vliv bludných proudů na měření je dalším zásadním faktorem, který snižuje přesnost měření, pokud není použit kvalitní měřič odporu schopný tyto proudy odfiltrovat.

• Vlhkost půdy v rozmezí 40 až 70 procent zajišťuje nejlepší stabilitu výsledků.
• Teplota půdy v optimálním rozmezí 10 až 25 stupňů Celsia omezuje výkyvy odporu.
• Správný měřicí přístroj s funkcí automatického potlačení bludných proudů zvyšuje spolehlivost dat.
• Třívodičová metoda vyžaduje správné rozestupy sond, aby nedošlo k překrytí jejich potenciálových polí.

Odborná rada: Pro koho se tato metoda hodí a pro koho ne? Třívodičová metoda je ideální pro měření v rozlehlých zahradách a volných prostranstvích. Naopak v husté městské zástavbě, kde nelze zajistit dostatečné rozestupy sond, se doporučuje využít selektivní měření proudovými kleštěmi. Pozor si dejte na měření bezprostředně po silných deštích, kdy je půda nasycená vodou a naměřené hodnoty jsou nereálně nízké.

Přehled metod měření zemního odporu

Pro přesné ověření stavu vaší elektroinstalace existuje několik postupů, jakými lze provést měření zemního odporu. Volba konkrétní techniky závisí na typu terénu, hustotě zástavby a dostupnosti zemnicí elektrody.

Třívodičová metoda, známá také jako metoda poklesu napětí, využívá tři elektrody zaražené do země v přímce, obvykle ve vzdálenosti 20 až 40 metrů od měřeného objektu. Tato metoda poskytuje vysoce přesné výsledky, ovšem vyžaduje dostatek volného prostoru pro umístění pomocných sond. V husté městské zástavbě, kde není možné umístit sondy do volného terénu, se využívá dvousvorková metoda. Ta funguje bez pomocných elektrod a využívá stávající zemnicí síť, což ovšem může ovlivnit přesnost výsledku kvůli vlivu okolních odporů.

Moderní bezsondová metoda měří pomocí proudových kleští přímo na zemnicím vodiči. Měření zemního odporu pomocí proudových kleští je velmi rychlé a nevyžaduje rozpojování uzemňovací soustavy. Pro komplexní instalace s více paralelními cestami se doporučuje selektivní metoda, která pomocí kleští izoluje proud protékající konkrétním zemničem.

Odborná rada: Častá chyba při měření spočívá v ignorování vlivu, jaký má vlhkost půdy na výsledný odpor. Doporučuji provádět měření v období, kdy je půda přirozeně vyschlá, abyste získali konzervativní a bezpečné hodnoty. Tato metoda měření se hodí pro revizní techniky a údržbáře, nikoliv však pro laiky bez odpovídajícího certifikovaného měřiče odporu.

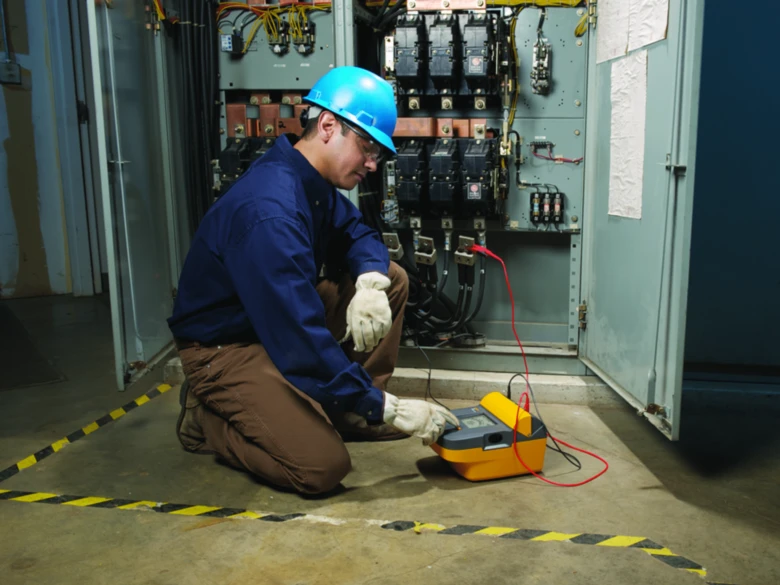

Technika a přístroje pro měření zemního odporu

Pro profesionální měření zemního odporu je nezbytné používat kalibrované přístroje, které splňují požadavky normy PN-EN 61557-5. Tato norma přesně definuje podmínky, za kterých musí měřič odporu pracovat, aby byly výsledky směrodatné pro revizní zprávu.

Přístrojové vybavení a metody měření

Výběr správného zařízení závisí na typu instalace a požadované přesnosti. Mezi nejpoužívanější nástroje patří:

• Profesionální měřiče typu FLK-1625-2, které umožňují automatickou korekci pomocných elektrod a eliminují vliv bludných proudů v půdě.
• Specializované testery využívající třívodičovou metodu pro přesné stanovení odporu uzemnění bez vlivu přechodových odporů vodičů.
• Multimetr s certifikovanou funkcí měření uzemnění, který je vhodný pouze pro rychlou orientační kontrolu kontinuity systému, nikoliv pro komplexní revizi.

Pokud vás zajímá, jak změřit zemní odpor multimetrem, pamatujte, že běžné modely bez speciálního režimu pro uzemnění poskytují pouze informaci o vodivosti, nikoliv o skutečném odporu zemnicí elektrody vůči zemi. Častou chybou při měření je zanedbání vlivu okolní vlhkosti půdy, která zásadně mění výsledné hodnoty.

Odborná rada: Pro hloubkové měření zemního odporu vždy volte metody s kompenzací odporu pomocných sond, protože i mírná nečistota na sondě může zkreslit výsledek o desítky procent. Tato technika se hodí pro revizní techniky a pokročilé kutily, zatímco pro běžnou údržbu postačí základní měřič odporu s odpovídající kalibrací.

Doporučené normy a pravidelná kontrola zemního odporu

Pravidelná kontrola uzemňovací soustavy je klíčová pro bezpečnost provozu elektrických zařízení a ochranu osob před nebezpečným dotykovým napětím. Technické požadavky na měření zemního odporu definuje norma PN-EN 61557-5, která stanovuje metodiku ověřování účinnosti zemnicí elektrody. Související norma PN-EN 61557-10 pak specifikuje obecné požadavky na měřicí přístroje určené k testování parametrů elektrické bezpečnosti.

Otázka, jak často se má měřit zemní odpor, závisí na typu objektu a prostředí, přičemž běžné revizní lhůty se pohybují v rozmezí 2 až 5 let. Při měření je nutné zohlednit aktuální vlhkost půdy, která výrazně ovlivňuje výsledný odpor uzemnění. Pokud využíváte profesionální měřič odporu, nejčastěji se v praxi aplikuje třívodičová metoda, která eliminuje vliv odporu měřicích vodičů.

Tip: Častá chyba při kontrole spočívá v ignorování vlivu bludných proudů v zemi, které mohou zkreslit výsledky měření. Doporučuji provádět revize v obdobích, kdy půda není vyschlá, aby naměřené hodnoty odpovídaly reálnému stavu při nepříznivých klimatických podmínkách. Měření zemního odporu se hodí pro každého majitele nemovitosti s hromosvodem, zatímco pro běžné domácí spotřebiče připojené v interiéru bez vlastního uzemnění není tento postup přímo vyžadován.

Časté chyby při měření zemního odporu a jak se jim vyhnout

Při praktické realizaci revizí se často setkávám s tím, že lidé podceňují vliv okolního prostředí na výsledky měření zemního odporu. Pokud se ptáte, jaké chyby se často dělají při měření zemního odporu, nejčastěji jde o špatnou geometrii uspořádání sond. Nedostatečná vzdálenost elektrod od zemnicí elektrody vede k překryvu jejich odporových polí, což zásadně zkresluje naměřené hodnoty. Pro dosažení přesnosti je nutné zajistit, aby pomocné elektrody byly mimo oblast vlivu zemniče.

• Nedostatečná vzdálenost elektrod způsobuje, že měřič odporu vyhodnotí kombinovaný odpor, nikoliv odpor samotného zemniče.
• Nízká vlhkost půdy pod 40 procent výrazně zvyšuje přechodový odpor, což může vést k falešně vysokým výsledkům.
• Ignorování vlivu bludných proudů v zemi často způsobuje nestabilitu měřených hodnot při použití třívodičové metody.
• Vynechání opakování měření snižuje spolehlivost výsledků, protože eliminujete náhodné chyby způsobené špatným kontaktem sond.

Odborná rada: Před měřením vždy ověřte vlhkost půdy. Pokud je půda příliš suchá, doporučuji místo instalace sondy vydatně zalít vodou a počkat alespoň 30 minut na její vsáknutí. Častou chybou je také měření v bezprostřední blízkosti jiných kovových konstrukcí v zemi, které ovlivňují rozložení potenciálu. Tato metoda se hodí pro zkušené revizní techniky, ale není vhodná pro laiky bez odpovídajícího vybavení a znalosti normy měření uzemnění. Pokud naměřené hodnoty vykazují velké rozptyly, vždy překontrolujte stav spojů a čistotu povrchu sond.

Tipy pro měření v různých typech půd a klimatických podmínkách

Správné měření zemního odporu vyžaduje přizpůsobení metodiky místním geologickým podmínkám a konkrétnímu typu půdy, které přímo ovlivňují vodivost zemnicí elektrody. Dodržení technologických postupů při instalaci i měření je klíčové pro získání relevantních dat o bezpečnosti elektroinstalace a stabilitě zemnicího systému.

Instalace zemnicích tyčí v různých typech půd

Zemnicí tyče instalujte vždy do nezámrzné hloubky, ideálně až k hladině spodní vody, minimálně však 80 cm pod úroveň terénu pro zajištění stabilní teploty. V jílovité půdě dosáhnete nízkého odporu uzemnění snadněji díky přirozené retenci vody, zatímco písčitá půda vyžaduje instalaci většího počtu elektrod nebo hlubší vrt pro zajištění dostatečného kontaktu. V kamenitém podloží se doporučuje použití bentonitové směsi pro vyplnění prostoru kolem elektrody, což výrazně sníží přechodový odpor mezi kovem a zeminou.

Měření zemního odporu při extrémních klimatických podmínkách

Zamrzlá půda zvyšuje svůj elektrický odpor až desetinásobně, proto se v zimním období vyhněte měření, pokud není nezbytně nutné pro havarijní účely. Suché období rovněž negativně ovlivňuje výsledky, neboť nízká vlhkost půdy zvyšuje naměřené hodnoty nad reálnou mez. Při měření v nepříznivých podmínkách postupujte následovně:

• Před měřením v suchém podloží okolí sondy mírně navlhčete vodou pro zlepšení vodivosti.
• Používejte třívodičovou metodu poklesu napětí pro eliminaci vlivu odporu přívodních vodičů.
• Umístěte proudovou elektrodu do vzdálenosti alespoň 10× větší, než je fyzická délka měřeného uzemnění, typicky cca 40 metrů.
• Ověřte, zda v blízkosti neprobíhá měření ovlivněné bludnými proudy, které mohou zkreslit výsledky měřiče odporu.
• Proveďte tři kontrolní měření s posunem napěťové elektrody o 1 až 2 metry pro ověření stability výsledků v oblasti nulového napětí.

Odborná rada: Častá chyba spočívá v měření ihned po instalaci elektrody v suchém podloží bez započítání sezónních výkyvů vlhkosti půdy. Měření se hodí pro revizní techniky a technicky zdatné uživatele, pro začátečníky však doporučuji konzultaci s elektrikářem, pokud naměřené hodnoty neodpovídají normě měření uzemnění PN-EN 61557-5.

Při interpretaci výsledků vždy zohledněte, že ideální zemní odpor by měl být co nejnižší, aby systém bezpečně svedl poruchové proudy. Měření se provádí proudem s frekvencí 50 Hz, přičemž kvalitní přístroje automaticky korigují odpor pomocných elektrod. Pokud naměřené hodnoty vykazují nestabilitu, vždy ověřte integritu spojů a čistotu zemnicí elektrody.

Interpretace naměřených hodnot a praktické příklady

Ideální zemní odpor by se měl pohybovat pod hranicí 10 Ω, což zaručuje bezpečný odvod poruchových proudů do země. Naměřené hodnoty přímo odrážejí celkový stav vaší zemnicí elektrody a její kontakt s okolním terénem. Pokud měřič odporu vykáže hodnoty nad 10 Ω, signalizuje to nedostatečnou vodivost, kterou vyžaduje okamžitá úprava uzemnění. Na co si dát pozor: příliš vysoký odpor může být způsoben vysokou suchostí půdy nebo korozí spojů, nikoliv pouze chybným návrhem systému.

Postup vyhodnocení a praktické příklady výpočtu zemního odporu

1. Porovnání s limitem – ověřte, zda naměřený odpor uzemnění nepřekračuje projektovanou hodnotu 10 Ω.
2. Zohlednění vlhkosti půdy – zvažte aktuální klimatické podmínky, neboť nízká vlhkost půdy přirozeně zvyšuje odpor systému.
3. Kontrola spojů – prověřte mechanickou pevnost a čistotu všech svorek, pokud třívodičová metoda ukazuje nestabilní výsledky.

Tato interpretace se hodí pro běžné instalace v rodinných domech, zatímco pro průmyslové objekty s citlivou elektronikou platí přísnější normy měření uzemnění. Častá chyba: laici často zanedbávají vliv bludných proudů, které mohou měření zemního odporu zkreslit a vést k chybným závěrům o bezpečnosti instalace.

Údržba a dlouhodobá péče o zemnící systém

Životnost uzemnění přímo závisí na volbě materiálu zemnicích elektrod a jejich odolnosti vůči korozi v konkrétním typu půdy. Pozinkovaná ocel podléhá degradaci rychleji než měď nebo nerezová ocel, proto vyžaduje častější revize a kontrolu integrity spojů. Pravidelná kontrola spojů a stavu elektrod minimálně jednou ročně prodlužuje funkčnost systému a zajišťuje nízký odpor uzemnění i při kolísající vlhkosti půdy, která přímo ovlivňuje vodivost terénu.

Jak zajistit spolehlivost uzemnění

• Provádějte vizuální kontrolu připojovacích svorek a odstraňte případnou oxidaci, která zvyšuje přechodový odpor.
• Jednou za tři roky zajistěte profesionální měření zemního odporu pomocí kalibrovaného přístroje splňujícího normu PN-EN 61557-5.
• Sledujte vliv sezónních změn, neboť vysoká vlhkost půdy na jaře a na podzim stabilizuje odpor, zatímco sucho v létě nebo zamrznutí v zimě hodnoty zvyšuje.

Odborná rada: Častou chybou je zanedbání kontroly přechodových odporů na spojích, které mohou znehodnotit i technicky správně navržený zemnicí systém. Při měření vždy eliminujte vliv bludných proudů použitím přístrojů s funkcí potlačení interferencí, jinak budou naměřené hodnoty zkreslené.

Otázka: Jak často se má měřit zemní odpor?

Standardní interval pro běžné instalace jsou tři roky, avšak v náročných korozivních podmínkách nebo u objektů s vysokými nároky na bezpečnost je roční interval nezbytný. Pravidelnost zajistí, že včas odhalíte degradaci materiálu elektrod dříve, než dojde k překročení bezpečných limitů odporu.

Otázka: Pro koho je pravidelná údržba zemnění klíčová?

Pravidelná údržba je nezbytná pro majitele objektů s hromosvodem, provozovatele fotovoltaických elektráren a průmyslové areály s citlivou technologií. Naopak pro drobné zahradní stavby bez elektrické instalace není takto přísný interval nutný, pokud zemnicí systém neplní funkci ochrany před bleskem.

Správné měření zemního odporu a jeho pravidelná údržba jsou základem pro vaši bezpečnost. Pokud naměřené hodnoty překročí povolené limity stanovené normou, neprodleně vyhledejte odbornou pomoc pro opravu či rozšíření zemnicí soustavy.
