Jak správně připojit dvouvodičové a třívodičové kabely návod

Připojení dvouvodičových a třívodičových kabelů vyžaduje přesnost a dodržování správných postupů, aby byla zajištěna bezpečnost i funkčnost elektrického systému. Klíčové je správné odizolování vodičů a použití vhodných svorek Wago, které usnadňují spolehlivé spojení. Naučíte se, jak postupovat krok za krokem a vyhnout se častým chybám při montáži.

Jak správně identifikovat vodiče ve dvouvodičovém a třívodičovém kabelu

Správné rozpoznání vodičů ve dvouvodičových a třívodičových kabelech je klíčové pro bezpečnou elektroinstalaci. Třívodičový kabel obsahuje fázový vodič, nulový vodič a ochranný vodič, jejichž barvy jsou standardně hnědá nebo černá (fáze), modrá (nulák) a zelenožlutá (zem). Dvouvodičový kabel zahrnuje pouze fázový a nulový vodič, obvykle v barvách černá nebo hnědá a modrá. Starší instalace mohou mít hliníkové vodiče s průřezem 4 mm², které vyžadují zvláštní pozornost při spojování.

Barvy vodičů pomáhají určit jejich funkci, ale v praxi se setkáte i s výjimkami, proto je nezbytné vodiče vždy pečlivě ověřit.

• Fázový vodič (L) vede proud a bývá hnědý, černý nebo šedý.
• Nulový vodič (N) vrací proud, jeho barva je modrá.
• Ochranný vodič (PE) zajišťuje bezpečnost a je zelenožlutý.
• Dvouvodičové kabely mají pouze fázi a nulák, často bez ochranného vodiče.
• Hliníkové vodiče s průřezem 4 mm² vyžadují správné spojení s měděnými vodiči pomocí vhodných svorek Wago a pečlivé odizolování vodičů.

Jak identifikovat vodiče v dvouvodičovém kabelu

Při práci s dvouvodičovými kabely je třeba rozlišit fázi a nulák podle barev a měřit při pochybnostech testerem. To je základní krok, jak správně připojit dvouvodičový kabel a předejít zkratům či nesprávnému zapojení.

Jak správně připojit fázi, nulák a zem v třívodičovém kabelu

Třívodičové kabely vyžadují přesné připojení všech vodičů: fázi k fázové svorce, nulák k nulové a ochranný vodič k zemní svorce. Dodržení barevného kódování a použití kvalitních svorek Wago zajistí bezpečný a trvalý kontakt vedení.

Bezpečnostní opatření při práci s elektroinstalací

Před zapojením dvouvodičových a třívodičových kabelů je nezbytné vypnout jistič příslušného okruhu a zajistit jej mechanickým zámkem nebo štítkem proti opětovnému zapnutí. Následně ověřte nepřítomnost napětí pomocí elektrické zkoušečky, která musí být před použitím otestována na známém napěťovém zdroji. Barva vodičů není vždy spolehlivým ukazatelem, zejména u starších instalací, proto měření napětí je jediná jistota bezpečnosti.

Pro odizolování vodičů používejte specializované odizolovací kleště s nastavitelnou délkou odizolování podle typu svorky Wago (8-10 mm). Tím zajistíte čistý řez izolace bez poškození měděného jádra, což je klíčové pro pevné a bezpečné spojení. Spojování vodičů doporučuji provádět pomocí svorek Wago série 221 nebo 222, které eliminují potřebu utahování šroubů a zajišťují rovnoměrný tlak na vodič. Svorky Wago 221 mají kontrolní měrku na boční straně, svorky 222 zespodu, což usnadňuje přesné odizolování.

Při montáži svorek je vhodné je upevnit do držáku, aby nedocházelo k jejich pohybu a případnému mechanickému poškození. Pevné spojení vodičů výrazně snižuje riziko přehřívání a jiskření, které jsou častou příčinou poruch a požárů v domácí elektroinstalaci.

Častá chyba: Nedostatečné zajištění jističe proti zapnutí a nepoužití zkoušečky před prací vede k riziku úrazu elektrickým proudem. Dalším častým problémem je nesprávné odizolování vodičů, kdy poškozené měděné jádro zhoršuje kontakt a způsobuje přehřívání.

Po dokončení zapojení vždy proveďte měření ochrany, spojitosti vodičů a polarity zásuvky podle ČSN 33 2130 a ČSN 33 2180. Pokud zaznamenáte jakékoli známky přehřívání, jiskření, praskání izolace nebo opakované vypínání jističe, zásuvku nepoužívejte a kontaktujte kvalifikovaného elektrikáře.

Pro koho se to hodí: Tento způsob připojení a bezpečnostní opatření jsou vhodná pro běžné domácí elektroinstalace s měděnými vodiči CYKY-J o průřezu 1,5 až 2,5 mm² a jištěním 10-16 A.

Pro koho NE: Nevhodné je použití svorek Wago a standardních postupů u hliníkových vodičů nebo u instalací s vyšším proudovým zatížením, kde je nutné použít speciální svorky a postupy schválené normami.

Tip: Při práci s elektroinstalací vždy používejte izolační rukavice a nářadí s izolovanými rukojeťmi, abyste minimalizovali riziko úrazu. Dodržujte také doporučené minimální délky odizolování vodičů podle typu svorky, obvykle 8-10 mm, aby bylo zajištěno pevné a trvalé spojení.

Postup připojení dvouvodičového kabelu krok za krokem

Připojení dvouvodičového kabelu vyžaduje přesný postup odizolování a upevnění vodičů, aby byla elektroinstalace bezpečná a spolehlivá. Níže najdete návod, jak správně zapojit dvouvodičový kabel pomocí svorek Wago 221 nebo 222 a jak ověřit správnost zapojení měřením polarity a ochrany zásuvky.

Jak správně odizolovat vodiče pro připojení dvouvodičového kabelu

Při přípravě dvouvodičového kabelu je délka odizolování vodičů zásadní. Doporučuje se odstranit izolaci v délce 8-10 mm, což umožní pevné a bezpečné zasunutí měděných vodičů do svorek Wago 221 nebo 222. Tyto svorky nevyžadují šroubování, protože vodič aretují pružným mechanismem, což zvyšuje spolehlivost spoje a zjednodušuje práci. Při odizolování dbejte na to, aby nedošlo k poškození měděného jádra vodiče, protože to může vést k oslabení kontaktu a riziku přehřátí. Správné odizolování vodičů je klíčové pro bezpečné připojení dvouvodičového kabelu v každé elektroinstalaci.

Jak provést měření polarity a ochrany po zapojení dvouvodičového kabelu

Po připojení dvouvodičového kabelu je nezbytné provést kontrolu polarity a ochrany zásuvky pomocí testeru nebo měřicího přístroje. Měření polarity ověřuje, zda je fázový vodič (obvykle černý nebo hnědý) správně zapojen do fáze a nulový vodič (modrý) do nuláku, což je klíčové pro správnou funkci a bezpečnost zařízení. Měření ochrany kontroluje, zda zásuvka není pod napětím při připojení ochranného vodiče, i když dvouvodičový kabel ochranu nepřenáší. Tento test pomáhá zabránit úrazům elektrickým proudem a zkratu. Pokud se při měření zjistí závada, je nutné kabely přepojit podle správného postupu. Tento precizní přístup platí i při připojení třívodičových kabelů, kde je kromě fáze a nuláku i ochranný vodič.

Postup připojení třívodičového kabelu krok za krokem

Připojení třívodičového kabelu vyžaduje přesné rozlišení jednotlivých vodičů a správné použití spojovacích svorek. Následující postup vám podrobně ukáže, jak bezpečně a efektivně připojit fázi, nulák a ochranný vodič.

Jak správně odizolovat a připojit vodiče třívodičového kabelu

Při práci s třívodičovým kabelem odizolujte každý vodič na délku 8-10 mm, což je optimální pro pevné zasunutí do svorek. Hnědý vodič představuje fázový vodič (L), modrý vodič je nulový (N) a zelenožlutý slouží jako ochranný vodič (PE). Pro připojení doporučuji používat svorky Wago 221 nebo Wago 222, které zajistí bezpečný a spolehlivý kontakt bez potřeby šroubování. Správné připojení jednotlivých vodičů je klíčové pro bezpečnost elektroinstalace a prevenci poruch. Pozor na správný průřez vodiče, který musí odpovídat parametrům instalace, aby nedocházelo k přehřívání.

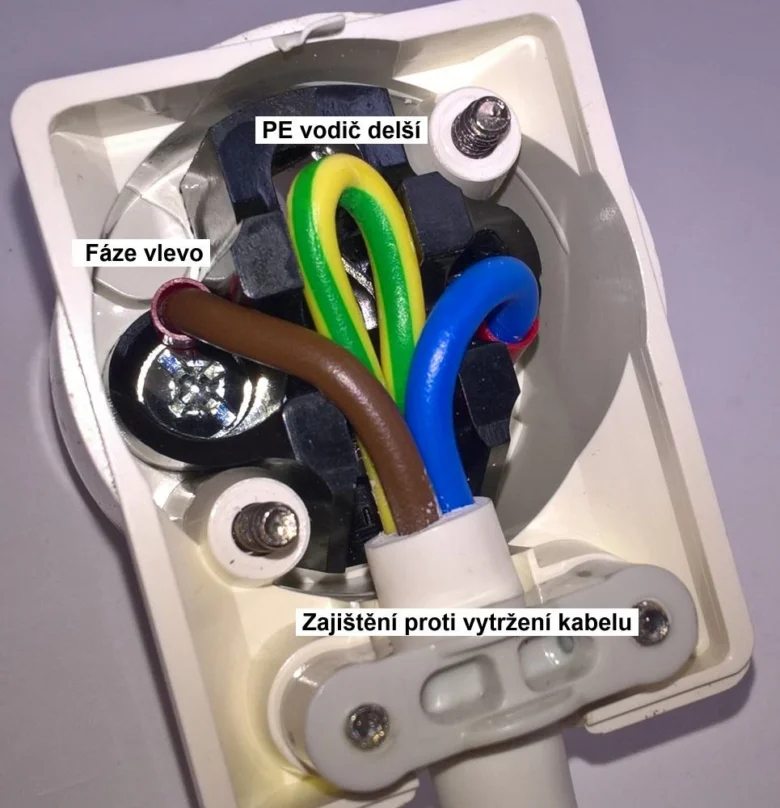

Jak zapojit zásuvku 230V s třívodičovým kabelem

Při zapojování zásuvky 230V připojte hnědý vodič (fáze L) na fázovou svorku zásuvky. Modrý vodič (nulák N) vložte do nulové svorky a zelenožlutý ochranný vodič (PE) musí být připojen na ochrannou svorku, která zajišťuje uzemnění. Tento postup připojení třívodičového kabelu k elektrické zásuvce je nezbytný pro správnou funkci a bezpečnost zařízení. Po zapojení doporučuji provést kontrolu polarity a spojitosti ochranného vodiče, aby byla elektroinstalace plně v souladu s bezpečnostními normami. Chybné zapojení ochranného vodiče patří mezi časté chyby, kterým je třeba se vyhnout.

Doporučené svorky a techniky spojování vodičů

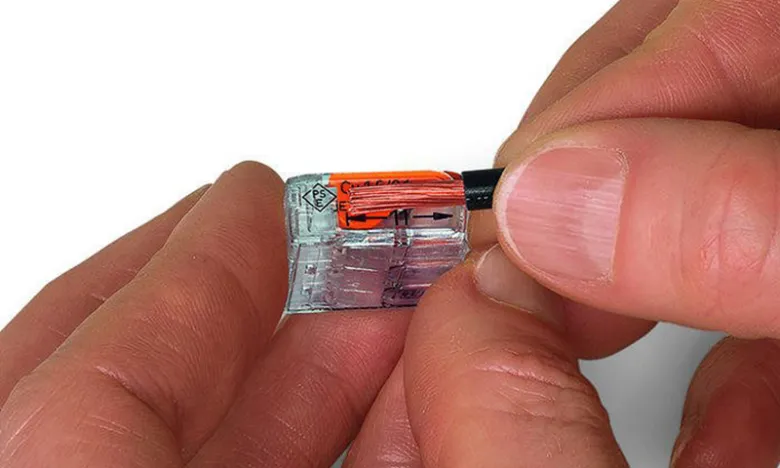

Pro bezpečné a spolehlivé spojování dvouvodičových a třívodičových kabelů doporučuji používat svorky Wago série 221 a 222. Svorky Wago 221 mají kontrolní měrku umístěnou na boční straně, která usnadňuje správné odizolování vodičů na délku 8-10 mm podle průřezu vodiče. Svorky Wago 222 mají měrku zespodu, což rovněž pomáhá přesně připravit vodiče. Obě série fungují bez potřeby utahování šroubů, což výrazně zrychluje a zjednodušuje spojování vodičů v elektroinstalaci.

Tipy na zapojení dvouvodičového a třívodičového kabelu

• Odizolujte vodiče vždy přesně podle měrky svorky, aby nedošlo k poškození nebo špatnému kontaktu
• Používejte svorky Wago vhodné k průřezu vodiče, obvykle 0,5 až 2,5 mm²
• Při připojení třívodičového kabelu dbejte na správné přiřazení fázového, nulového a ochranného vodiče
• Svorky Wago minimalizují riziko uvolnění spoje a zvyšují bezpečnost práce oproti tradičním šroubovým spojům

Správné spojení dvouvodičových kabelů pomocí těchto svorek zajistí dlouhodobou spolehlivost a bezpečnost elektroinstalace bez složitých úprav.

Dimenzování a průřezy vodičů pro různé jištění

Dimenzování průřezu vodičů je klíčové pro bezpečné připojení dvouvodičových a třívodičových kabelů v elektroinstalaci. Pro jištění 16 A se standardně používá průřez vodiče 2,5 mm², zatímco pro jištění 32 A je nezbytný minimálně průřez 4 mm². U ochranného vodiče PEN platí minimální průřez 10 mm² pro měděné vodiče a 16 mm² pro hliníkové, což zajišťuje dostatečnou mechanickou pevnost i bezpečnost. Odpor měděného vodiče s průřezem 1 mm² činí přibližně 0,017 Ω/m, což ovlivňuje celkovou kvalitu připojení a měření v elektrickém obvodu. Při připojení dvouvodičového a třívodičového kabelu je nezbytné dbát na správné odizolování vodičů a použití vhodných svorek Wago, které zaručují pevný a bezpečný kontakt.

Jak spojit měděné a hliníkové vodiče správně

Správné spojení měděných a hliníkových vodičů vyžaduje speciální konektory určené pro tento účel, aby se zabránilo oxidaci a zvýšenému odporu spoje. Použití běžných svorek nemusí zajistit potřebnou bezpečnost a trvanlivost spojení při elektroinstalaci.

Specifika připojení měděných a hliníkových vodičů

Měděné vodiče mají běžný průřez 1,5 až 2,5 mm² a jsou standardem v elektroinstalaci díky své dobré vodivosti a odolnosti proti korozi. Naproti tomu hliníkové vodiče často dosahují průřezu 4 mm², protože mají nižší vodivost a vyžadují větší průřez pro stejný proud. Spojování měděných a hliníkových vodičů vyžaduje speciální svorky, například svorky Wago určené pro tento účel, protože běžné klecové svorky nejsou kompatibilní s hliníkem a mohou vést k oxidaci a následnému špatnému kontaktu.

Korozí spojů vznikají vysoké přechodové odpory, které ohrožují bezpečnost elektroinstalace. Proto je nezbytné při připojování dvouvodičových i třívodičových kabelů dodržovat správný postup odizolování vodičů a používat vhodné svorky.

• Používejte svorky certifikované pro kombinaci Cu a Al vodičů
• Odizolování vodičů provádějte přesně na požadovanou délku bez poškození vodiče
• Kontrolujte, zda spoj pevně drží a není oxidovaný
• Vyvarujte se používání běžných klecových svorek na hliníkové vodiče

Jak spojit měděné a hliníkové vodiče správně

Při spojování Cu a Al vodičů vždy použijte speciální přechodové svorky, které zabrání oxidaci a zajistí bezpečný a trvalý spoj. Také dodržujte normy pro průřez vodičů a bezpečnost práce, aby elektroinstalace fungovala spolehlivě a bez rizika.

Řešení běžných problémů a chyb při zapojování kabelů

Typické chyby při odizolování vodičů

Nedostatečné odizolování vodičů pod 8 mm vede k nedostatečnému kontaktu ve svorkách Wago 221 nebo 222, což způsobuje volné spoje a jiskření. Přesné odizolování podle měrky na svorce (8-10 mm dle typu) zajišťuje pevné mechanické a elektrické spojení bez rizika přehřívání. Častá chyba je také příliš dlouhé odizolování, které zvyšuje riziko zkratů mezi vodiči.

Důsledky volných a špatných spojů

Volné spoje v elektroinstalaci způsobují lokální přehřívání kontaktů, které může dosahovat teploty přes 70 °C, což vede k degradaci izolace a riziku požáru. Také se projevuje blikáním světel a opakovaným vypínáním jističe, zejména u zásuvek s třívodičovým kabelem (L, N, PE). Nesprávné zapojení fázového a nulového vodiče může způsobit nefunkčnost ochranných prvků a ohrozit bezpečnost uživatele.

Jak předejít chybám při zapojení

• Používejte svorky Wago série 221 nebo 222, které eliminují potřebu utahování šroubů a umožňují rychlé a spolehlivé spojení vodičů s průřezem od 0,14 do 4 mm².
• Odizolujte vodiče přesně podle měrky na svorce (8-10 mm), aby se zajistil správný kontakt bez poškození vodiče.
• Před zapojením vždy vypněte jistič a ověřte napětí zkoušečkou s kontrolou funkčnosti na známém zdroji.
• Identifikujte vodiče podle barev: fázi (hnědá/černá/šedá), nulák (modrá) a ochranný vodič (zelenožlutá). U starších instalací ověřte měřením, protože barevné značení nemusí být spolehlivé.
• Nikdy nespojujte měděné a hliníkové vodiče přímo bez speciální přechodové svorky určené pro Al/Cu spoje, aby nedošlo k oxidaci a zhoršení kontaktu.

Tip: Pro bezpečnost práce je nutné svorky upevnit do držáků tak, aby nepřekážely a neumožňovaly mechanické namáhání vodičů. V případě jakýchkoli pochybností doporučuji konzultaci s kvalifikovaným elektrikářem.

Časté dotazy

Jak připojit dva vodiče správně?

Odizolujte vodiče na 8-10 mm, použijte svorky Wago 221 nebo 222, zajistěte vypnutí jističe a ověřte nepřítomnost napětí zkoušečkou.

Jak zapojit dvouvodičový kabel do zásuvky?

Fázový vodič (černý/hnědý) připojte na svorku L, nulový vodič (modrý) na svorku N, odizolování 8-10 mm, použijte svorky Wago.

Jak připojit třívodičový kabel?

Hnědý vodič je fáze (L), modrý nulák (N), zelenožlutý ochranný vodič (PE). Všechny odizolujte na 8-10 mm a připojte do správných svorek Wago.

Jak správně spojit měděné a hliníkové vodiče?

Použijte speciální svorky určené pro Cu-Al spoje, aplikujte antikorozní pastu a pravidelně kontrolujte spoje na oxidaci.

Jaký průřez vodiče použít pro 16A jištění?

Doporučený průřez vodiče je 2,5 mm² pro měděné vodiče, minimální průřez PEN vodiče je 10 mm² podle ČSN.

Jak bezpečně pracovat s elektroinstalací?

Vždy vypněte příslušný jistič, zajistěte jej proti zapnutí, ověřte nepřítomnost napětí zkoušečkou a používejte vhodné ochranné pomůcky.

Co dělat, když je odizolování vodiče příliš krátké?

Odizolování kratší než 8 mm může způsobit volné spoje, jiskření a přehřívání, je třeba vodič odizolovat správně podle měrky svorky.

Jak předejít častým chybám při zapojení kabelů?

Používejte svorky Wago, správně odizolujte vodiče, prověřujte vodiče testerem a pravidelně kontrolujte spoje.

Jak poznat fázi a nulák u kabelu?

Fáze je označena černou, hnědou nebo šedou barvou, nulák modrou, ochranný vodič zelenožlutý. U starších instalací mohou být barvy odlišné, proto měřte.

Jak správně připojit zásuvku se dvěma vodiči?

Připojte fázi na svorku L, nulák na svorku N, vodiče odizolujte na 8-10 mm, použijte svorky Wago pro pevné spojení a ověřte napětí zkoušečkou.

Jak správně identifikovat vodiče ve dvouvodičovém kabelu před připojením?

Použijte zkoušečku napětí nebo multimetr k určení fáze a nulového vodiče, vždy s dodržením bezpečnostních pravidel.

Jaký je správný postup připojení dvouvodičového kabelu do zásuvky 230V?

Nejprve odizolujte vodiče na cca 10 mm, připojte fázi a nulák do příslušných svorek a zajistěte pevné upevnění šrouby.
