Optimální průřez a typ drátu pro 10 kW elektrickou instalaci
Pro instalaci s výkonem 10 kilowattů je klíčové zvolit správný průřez a typ drátu, který zajistí bezpečný a efektivní přenos elektrické energie. Výpočet průřezu kabelu závisí nejen na výkonu a napětí, ale také na délce vedení a proudové zatížitelnosti vodiče. Správná volba materiálu a průměru vodiče minimalizuje riziko přehřívání a ztrát energie.
📝 Hlavní myšlenky
- Pro jednofázovou 10 kW instalaci při 230 V je proud cca 43,5 A.
- Doporučený průřez měděného vodiče pro tento proud je minimálně 10 mm² pro uložení pod omítkou.
- Pro třífázovou 10 kW instalaci při 400 V je proud okolo 14,4 A, stačí vodič 2,5-4 mm².
- Maximální proudová zatížitelnost vodičů závisí na materiálu, izolaci a způsobu uložení kabelu.
- Úbytek napětí by neměl překročit 2 % u kritických spotřebičů, proto je důležitá délka kabelu a správný průřez.
Jak spočítat proud a zvolit správný průřez pro 10 kW instalaci
Pro instalaci o výkonu 10 kW je třeba nejdříve spočítat proud, který touto instalací protéká. Tento proud závisí na napětí a typu zapojení – jednofázovém nebo třífázovém. Na základě vypočteného proudu pak zvolíte správný průřez vodiče, který zajistí bezpečný provoz bez nadměrného úbytku napětí a přehřívání kabelu.
Výpočet proudu pro jednofázové zapojení
Pro jednofázové zapojení s napětím 230 V je proud vypočítán podle vzorce:
\[
I = \frac{P}{U} = \frac{10\,000\,\text{W}}{230\,\text{V}} \approx 43,5\,\text{A}
\]
Proud 43,5 A určuje minimální průřez vodiče, který musí bezpečně přenést tento tok elektrické energie. Výkon přímo ovlivňuje proud, protože při stejném napětí větší výkon znamená větší proudovou zatížitelnost vodiče.
Výpočet proudu pro třífázové zapojení
Pro třífázové zapojení s napětím 400 V a součinitelem 3 je vzorec pro proud:
\[
I = \frac{P}{\sqrt{3} \times U} = \frac{10\,000\,\text{W}}{1,732 \times 400\,\text{V}} \approx 14,4\,\text{A}
\]
Tento výrazně nižší proud oproti jednofázovému zapojení znamená, že průřez vodiče může být menší, což ovlivňuje výběr měděného kabelu s odpovídající izolací kabelu a průřezem. Třífázové zapojení je efektivnější, pokud jde o proudovou zatížitelnost a minimalizaci úbytku napětí.
| Parametr | Jednofázové zapojení | Třífázové zapojení |
|---|---|---|
| Napětí (U) | 230 V | 400 V |
| Výkon (P) | 10 kW | 10 kW |
| Vzorec pro proud (I) | I = P / U | I = P / (√3 × U) |
| Vypočtený proud (I) | 43,5 A | 14,4 A |
Tip: Pro jednofázovou instalaci s výkonem 10 kW se obvykle volí měděný kabel s minimálním průřezem 6 mm², zatímco pro třífázové zapojení stačí 2,5 mm² až 4 mm² podle délky a izolace kabelu. Na co si dát pozor: poddimenzování průřezu vodiče vede k přehřívání a vyššímu úbytku napětí, což může poškodit zařízení.
Doporučené průřezy kabelů pro 10 kW instalace
Pro instalaci o výkonu 10 kW je klíčové správné dimenzování průřezu vodiče, které ovlivňuje proudovou zatížitelnost a bezpečnost elektrické sítě. Volba průřezu závisí na typu zapojení, délce kabelu a kvalitě izolace kabelu, přičemž měděný kabel je standardem pro domácí i průmyslové instalace.
Průřezy pro jednofázové instalace
Jednofázové zapojení s výkonem 10 kW při napětí 230 V vytváří proud přibližně 43,5 A. Pro tento proud je doporučený průřez vodiče v rozmezí 10 až 16 mm², což zajistí dostatečnou proudovou zatížitelnost a minimalizuje úbytek napětí. Délka kabelu a typ izolace kabelu ovlivňují volbu průřezu, protože delší kabely vyžadují větší průřez kvůli větším ztrátám. Měděný kabel s kvalitní izolací obvykle splňuje požadavky i při vyšších teplotách do 30 °C.
| Průřez vodiče (mm²) | Maximální proud (A) | Doporučené použití |
|---|---|---|
| 10 | 46 | Kratší vzdálenosti |
| 16 | 61 | Delší kabely, lepší izolace |
| 25 | 85 | Velmi dlouhé trasy |
Průřezy pro třífázové instalace
Třífázové zapojení o výkonu 10 kW při napětí 400 V odpovídá proudu přibližně 14,4 A na fázi. Pro takovou zátěž postačuje průřez měděného vodiče 2,5 až 4 mm², v závislosti na délce kabelu a typu izolace kabelu. Menší proudová zatížitelnost třífázové instalace umožňuje použití tenčích vodičů než u jednofázového zapojení. Důležité je zohlednit i případný úbytek napětí, který se zvyšuje s délkou kabelu.
| Průřez vodiče (mm²) | Maximální proud (A) | Doporučené použití |
|---|---|---|
| 2,5 | 24 | Krátké vzdálenosti |
| 4 | 32 | Střední délky kabelů |
| 6 | 41 | Dlouhé trasy |
Tip: Při volbě průřezu vodiče na 10 kW instalaci vždy zvažte délku kabelu a charakter provozu, protože poddimenzovaný kabel může vést k přehřívání a ztrátám napětí. Pro kdo hledá maximální úsporu materiálu bez kompromisů na bezpečnosti, je vhodné konzultovat dimenzování s elektrikářem. Naopak u velmi krátkých tras může stačit i nižší průřez než uvedený standard.
Vliv délky kabelu a úbytek napětí na volbu průřezu
Volba správného průřezu vodiče pro instalaci s výkonem 10 kW závisí zásadně na délce kabelu a souvisejícím úbytku napětí. Úbytek napětí by neměl překročit 2 %, protože větší pokles může ovlivnit funkci připojených spotřebičů a efektivitu celého systému. Délka kabelu a proudová zatížitelnost vodiče přímo ovlivňují, jaký průřez zvolit, aby byla zajištěna dostatečná bezpečnost a spolehlivost instalace.
Výpočet úbytku napětí
Úbytek napětí se vypočítá podle vzorce U = I × R × 2 × L, kde I je proud v ampérech, R je odpor vodiče v ohmech na metr a L je délka kabelu v metrech. Proud závisí na výkonu a napětí, například u třífázové instalace 10 kW při 400 V je to zhruba 14,4 A. S rostoucí délkou kabelu roste i odpor a tedy i úbytek napětí, což ovlivňuje volbu průřezu vodiče s cílem udržet pokles pod 2 %.
Doporučení pro různé délky kabelů
Pro délky kabelů do 30 metrů se běžně používá měděný kabel s průřezem 6-10 mm², který zaručuje dostatečnou proudovou zatížitelnost i minimální úbytek napětí. U delších vedení nad 30 metrů je vhodné zvolit silnější vodič s průřezem minimálně 16 mm², aby se úbytek držel v bezpečných mezích a nedocházelo k přehřívání izolace kabelu.
| Délka kabelu (m) | Doporučený průřez (mm²) | Poznámka |
|---|---|---|
| do 30 | 6-10 | Standardní instalace |
| 30-50 | 16 | Zvětšený průřez pro delší trasy |
| nad 50 | 25 a více | Pro minimalizaci úbytku napětí |
Materiál vodiče a typ izolace pro 10 kW instalace
Pro instalaci s výkonem 10 kW je klíčové zvolit správný materiál vodiče a typ izolace kabelu, které ovlivňují proudovou zatížitelnost a celkovou bezpečnost elektroinstalace. Níže rozebírám vlastnosti nejčastěji používaných vodičů a jejich izolací, které je potřeba zvážit při výpočtu průřezu kabelu.

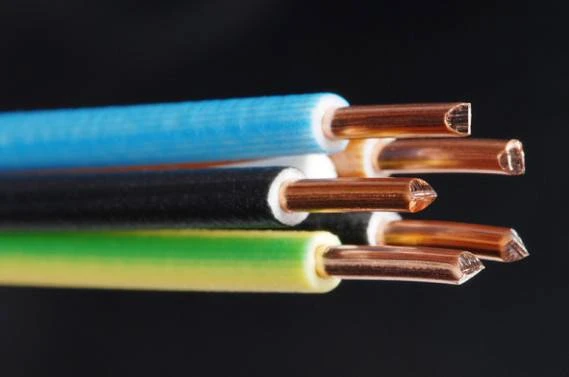

Vlastnosti měděných vodičů
Měděné vodiče mají vysokou vodivost přibližně 58 S/m a elektrický odpor kolem 0,0172 Ω/m. Díky tomu dosahují lepší proudové zatížitelnosti než vodiče z jiných materiálů při menším průřezu. Měděný kabel je proto nejčastější volbou pro instalace o výkonu 10 kW, protože umožňuje úsporu materiálu a snižuje úbytek napětí. Navíc měď lépe snáší teplotní zatížení izolace kabelu, což zvyšuje spolehlivost elektroinstalace.
Rozdíly u hliníkových a CCA vodičů
Hliníkové vodiče mají nižší vodivost, cca 37 S/m, a proto vyžadují větší průřez vodiče než měď, aby zvládly stejnou proudovou zátěž. CCA (Copper-Clad Aluminum) vodiče mají vodivost mezi mědí a hliníkem, ale také mají větší průřez než měď. Použití hliníku nebo CCA je možné, avšak dimenzování vodičů musí zohlednit tyto rozdíly, aby nedošlo k přehřátí. Zde je srovnání základních parametrů:
| Materiál vodiče | Vodivost (S/m) | Doporučený průřez pro 10 kW (přibližně) |
|---|---|---|
| Měď | 58 | 6 mm² |
| Hliník | 37 | 10 mm² |
| CCA | 45 | 8 mm² |
Tip: Pro instalace s výkonem 10 kW a proudem kolem 25 A se zpravidla používá měděný kabel s průřezem 6 mm² s PVC nebo XLPE izolací, která určuje maximální provozní teplotu vodiče. Výběr správné izolace ovlivňuje nejen bezpečnost, ale i dlouhodobou životnost kabelu.
Normy, bezpečnost a ochrana vodičů pro 10 kW instalaci
Pro instalaci s výkonem 10 kW je nezbytné dodržet platné ČSN normy, které stanovují minimální průřezy vodičů a podmínky správného zapojení. Správný výběr jističe a pojistky zajistí bezpečnou ochranu vodičů proti přetížení a zkratu.
Základní normy pro dimenzování vodičů
ČSN normy přesně určují, jaký průřez vodiče je potřeba pro instalace o výkonu 10 kW. Průřez vodiče závisí na jeho proudové zatížitelnosti, typu izolace kabelu a délce vedení, protože tyto faktory ovlivňují úbytek napětí. Měděný kabel s odpovídajícím průřezem zajistí bezpečný přenos proudu. Podle ČSN se pro výkon 10 kW běžně volí dimenzování tak, aby průřez vodiče byl minimálně 6 mm² pro jednofázové zapojení a větší u třífázového.
Ochrana vodičů jističem a pojistkou
Pro měděný kabel o průřezu 6 mm² se standardně doporučuje jistič s proudovou hodnotou 32 A, který chrání kabel před přetížením. U silnějších vodičů s průřezem 10 mm² je vhodný jistič 40 A. Pojistka slouží jako další ochranný prvek, který zamezí poškození kabelu při zkratu. Správný výběr ochrany vodičů podle ČSN normy zajišťuje bezpečnost a minimalizuje riziko požáru nebo poškození elektrické instalace.
- ČSN normy stanovují minimální průřezy a bezpečnostní podmínky
- Jistič musí odpovídat proudové zatížitelnosti vodiče
- Pojistka je doplňkový ochranný prvek proti zkratům
- Izolace kabelu ovlivňuje výběr vhodného typu a průřezu
Tip: Častá chyba je poddimenzování průřezu vodiče, což vede k přehřívání a zkratu. Dodržujte normy a doporučené hodnoty jističů pro bezpečný provoz.
Časté dotazy k výběru drátu a průřezu pro 10 kW instalaci
Jaký průřez kabelu na 10 kW pro třífázovou instalaci
Otázka: Jaký průřez kabelu je vhodný pro instalaci s výkonem 10 kW?
Pro třífázovou instalaci 400 V s proudem přibližně 14,4 A stačí měděný kabel s průřezem 2,5-4 mm², u delších tras doporučuji 4 mm² kvůli nižšímu úbytku napětí.
Otázka: Jak spočítat proud pro instalaci 10 kW?
Proud se vypočítá podle vzorce I = P / (U × √3) pro třífázový systém, tedy 10 000 W / (400 V × 1,732) ≈ 14,4 A.
Otázka: Jaký průřez drátu zvolit pro 10 kW a 400 V?
Pro měděný vodič s izolací XLPE je vhodný průřez 2,5 mm² při kratších vzdálenostech, u delších tras 4 mm² minimalizuje úbytek napětí.
Otázka: Jaký kabel použít pro instalaci 10 kW?
Měděný kabel s kvalitní izolací PVC nebo XLPE, dimenzovaný na proudovou zatížitelnost alespoň 16 A, zajistí bezpečnost a efektivitu.
Otázka: Jak ovlivňuje délka kabelu výběr průřezu?
Pro délky přesahující 30 metrů se doporučuje zvětšit průřez o jeden stupeň (např. z 2,5 na 4 mm²), aby se snížil úbytek napětí a tepelné ztráty.
Otázka: Jaký materiál vodiče je nejlepší pro 10 kW instalaci?
Měděný kabel je preferovaný díky lepší vodivosti a nižšímu odporu než hliník, což umožňuje menší průřez a vyšší bezpečnost.
Otázka: Jaký jistič použít pro ochranu kabelu 6 mm²?
Pro 6 mm² měděný kabel se standardně používá jistič s proudovou hodnotou 32 A podle platných ČSN norem.
Otázka: Jaký úbytek napětí je ještě bezpečný?
Úbytek napětí by měl být do 2 % pro kritické spotřebiče, u běžných instalací pak do 4 %.
Otázka: Jaké jsou rozdíly mezi izolacemi PVC a XLPE?
XLPE izolace umožňuje vyšší teplotní odolnost a lepší proudovou zatížitelnost než PVC, což ovlivňuje dimenzování vodičů.
Otázka: Je možné použít hliníkový kabel místo měděného?
Ano, ale průřez je nutné zvětšit zhruba o 50 % kvůli nižší vodivosti hliníku a dbát na správné spoje.
Otázka: Jaký průřez má kabel s průměrem 3,57 mm?
Kabel s průměrem 3,57 mm má průřez přibližně 10 mm², což odpovídá běžným tabulkám.
Otázka: Kolik ampér unese kabel s průřezem 3×2,5 mm²?
Typická proudová zatížitelnost je 20-25 A v závislosti na podmínkách instalace.
Otázka: Jaký kabel je vhodný pro instalaci s výkonem 12 kW?
Pro 12 kW třífázovou instalaci je vhodný měděný kabel s průřezem minimálně 6 mm².
Otázka: Jak se vypočítá průřez drátu pro daný proud?
Průřez vodiče S se určí podle vzorce S = I / (k × J), kde I je proud v ampérech, k korekční faktor a J přípustná proudová hustota (4-6 A/mm²).
Otázka: Jaký průřez kabelu je potřebný pro ochranu jističem 16 A?
Pro jistič 16 A se běžně používá kabel s průřezem 1,5 mm² s odpovídající proudovou zatížitelností.
