Návod na montáž zásuvkové krabice do dřevěné stěny a funkce
Montáž zásuvkové krabice do dřevěné stěny vyžaduje přesné dodržení technických parametrů, zejména správnou hloubku krabice pro zásuvku. Správně nainstalovaná elektroinstalační krabice zajišťuje bezpečnost elektroinstalace a dlouhodobou spolehlivost. Tento návod vám pomůže zvládnout montáž krok za krokem s důrazem na klíčové detaily.
🔍 Nejdůležitější fakta
- Doporučená výška montáže zásuvkové krabice je 25 cm od země.
- Standardní průměry otvorů pro krabice do dřevěných stěn jsou 68 mm a 73 mm.
- Elektroinstalační krabice mají délku od 50 do 200 mm, prodloužené tubusy až do 320 mm.
- Norma ČSN EN 60670-22 stanovuje bezpečnostní požadavky na elektroinstalační krabice.
- Montážní postup zahrnuje přesné vyvrtání otvoru a pevné přišroubování krabice k desce.
Jak vybrat správnou zásuvkovou krabici pro dřevěnou stěnu
Pro montáž zásuvkové krabice do dřevěné stěny, například OSB desky, se nejčastěji používají elektroinstalační krabice s průměrem otvoru 68 mm nebo 73 mm. Tyto rozměry odpovídají standardním velikostem vykružováků a zajišťují kompatibilitu s většinou modelových řad zásuvek a vypínačů dostupných na trhu. Pro kulaté modelové řady zásuvek, jako jsou typy Klasik nebo Ornament, je nezbytné použít zúžené elektroinstalační krabice s průměrem 68 mm, které umožňují pevné a bezpečné upevnění v dřevěné konstrukci bez rizika technických či designových problémů.
Typy elektroinstalačních krabic vhodných do dřevěných stěn zahrnují:
- Nezúžené krabice – standardní průměr 73 mm, vhodné pro hranaté zásuvky a běžné modelové řady
- Zúžené krabice – průměr 68 mm, doporučené pro kulaté modelové řady zásuvek a vypínačů, které vyžadují přesné usazení
- Krabice s různou hloubkou – hloubka krabice pro zásuvku se volí podle tloušťky dřevěné stěny a druhu elektroinstalace, běžné rozměry jsou od 40 do 60 mm
- Krabice s upevňovacími prvky – speciální šrouby a úchyty zajišťují stabilní a bezpečné uchycení přímo do dřevěné konstrukce, což je klíčové pro dlouhodobou funkčnost a bezpečnost elektroinstalace
Tipy pro montáž zásuvkové krabice do dřevěné příčky
Pro správné upevnění zásuvkové krabice do dřevěné stěny doporučuji zvolit krabici přesně odpovídající průměru vyvrtaného otvoru (68 nebo 73 mm) a použít šrouby s patkou, které se pevně zaklesnou do dřeva bez otáčení před zasunutím krabice. Dodržení doporučené výšky montáže kolem 25 cm od podlahy zajistí jednotný vzhled a správnou ergonomii ovládání zásuvek v místnosti.
Častá chyba: Použití nezúžených krabic u kulatých modelových řad zásuvek vede k nesprávnému upevnění a estetickým nedostatkům.
Pro koho se to hodí: Výběr správné krabice je zásadní pro instalace do dřevěných stěn, zejména OSB desek, kde je nutná pevná fixace a kompatibilita s kulatými nebo hranatými modely. Naopak pro zděné nebo duté příčky je vhodnější zvolit jiné typy krabic, například s montážními kroužky nebo zúženými tubusy.
Doporučená výška a umístění zásuvkové krabice ve dřevěné stěně
Doporučená výška montáže zásuvkové krabice do dřevěné stěny je standardně 25 cm od podlahy. Tato hodnota vychází z platných norem elektroinstalací a zajišťuje pohodlný přístup k zásuvce při běžném používání. Výška montáže však může být upravena podle konkrétních potřeb uživatelů nebo specifik prostoru, například u nábytku či pracovní plochy. Klíčové je zachovat jednotný vzhled a konzistentní umístění zásuvek v celé místnosti, což usnadňuje orientaci a přispívá k estetice interiéru.
Tipy pro montáž zásuvkové krabice do dřevěné příčky
- Měření výšky – označte na stěně 25 cm od podlahy jako výchozí bod pro instalaci zásuvkové krabice.
- Kontrola horizontality – použijte vodováhu, aby byla krabice umístěna rovně.
- Vyznačení přesného místa – podle návodu na montáž zásuvkové krabice do dřevěné stěny určete přesné umístění vzhledem k rámu konstrukce.
- Upevnění krabice – zvolte vhodný typ elektroinstalační krabice do dřevěné stěny a zajistěte ji pevně, aby byla zachována bezpečnost elektroinstalace.
Tip: Při montáži vždy zvažte hloubku krabice pro zásuvku a vhodný typ instalační krabice vzhledem ke konstrukci dřevěné stěny.
Krok za krokem: montáž zásuvkové krabice do dřevěné stěny
Montáž zásuvkové krabice do dřevěné stěny vyžaduje přesný postup a dodržení bezpečnostních pravidel. Následující návod na montáž zásuvkové krabice do dřevěné stěny vám pomůže správně připravit místo, vyvrtat otvor a upevnit krabici tak, aby byla stabilní a bezpečná.
Příprava místa a označení
Nejprve si pečlivě vyberte místo na dřevěné stěně a přesně označte střed otvoru pro zásuvkovou krabici. Přesné označení pomáhá zajistit správnou pozici a hloubku krabice pro zásuvku v souladu s normami elektroinstalací. Při přípravě místa zohledněte také výšku montáže zásuvkové krabice, která by měla být obvykle 30 cm od podlahy pro běžné zásuvky.

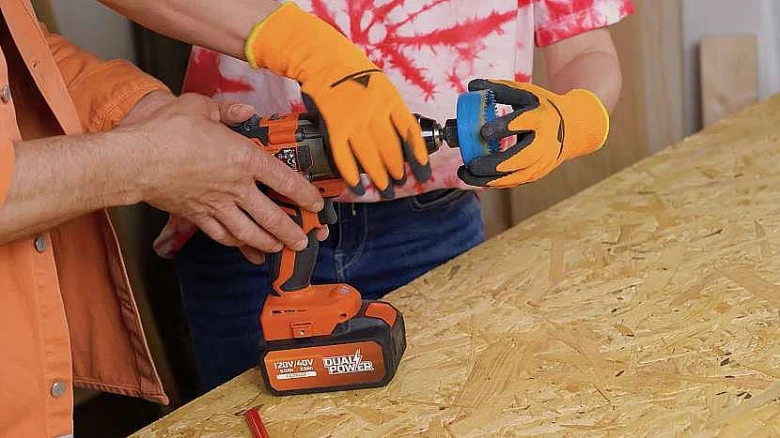

Vrtání otvoru vykružovákem
Použijte vykružovák s průměrem 68 nebo 73 mm, což jsou standardní rozměry pro elektroinstalační krabice do dřevěné stěny. Držte vrtačku kolmo k desce, aby otvor měl přesný tvar a hloubku odpovídající typu instalační krabice. Dodržujte bezpečnostní opatření – používejte ochranné brýle a sluchátka, abyste minimalizovali riziko úrazu při vrtání.

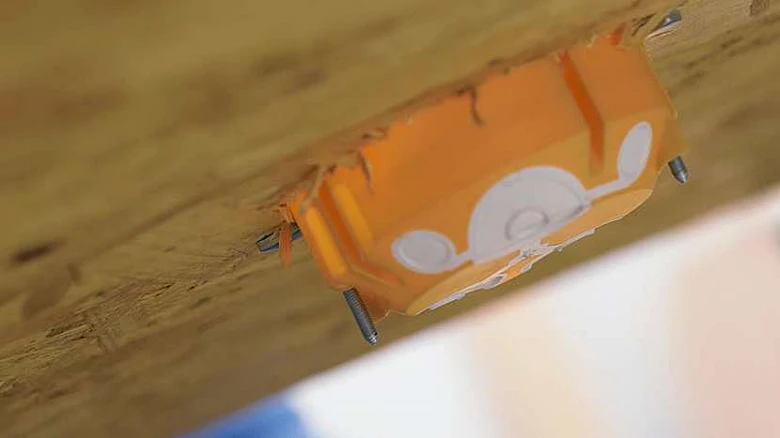

Upevnění krabice k desce
Po vyvrtání otvoru vložte zásuvkovou krabici a upevněte ji šrouby k dřevěné stěně. Přišroubování musí být pevné, aby krabice neměla vůli a nesnižovala bezpečnost elektroinstalace. Správné upevnění zabraňuje pohybu krabice, který by mohl poškodit kabeláž nebo způsobit uvolnění zásuvky.
- Označení místa – přesně určete střed otvoru na dřevěné stěně
- Vrtání otvoru – použijte vykružovák 68 nebo 73 mm a držte vrtačku kolmo
- Upevnění krabice – přišroubujte krabici pevně k desce pro stabilní uchycení
Tip: Na co si dát pozor při montáži zásuvkové krabice do dřevěné příčky – často se podceňuje kolmost vrtání, což vede k nesprávnému usazení krabice a problémům při instalaci zásuvky. Pro koho se montáž hodí? Tento postup je ideální pro dřevěné příčky novostaveb a rekonstrukcí, naopak v případě tenkých dřevěných panelů je třeba zvolit krabice s menší hloubkou.
![image_slot how_to]
Normy a bezpečnost elektroinstalačních krabic
Normy elektroinstalačních krabic představují základ pro bezpečnou a spolehlivou montáž zásuvkových krabic do dřevěných stěn. Dodržování těchto standardů zaručuje správnou ochranu proti mechanickému poškození i vlhkosti, a tím minimalizuje rizika spojená s elektroinstalací. V této sekci se zaměříme na normu ČSN EN 60670-22, požadavky na konstrukci a stupeň těsnosti elektroinstalačních krabic vhodných jak pro vnitřní, tak venkovní použití.
Norma ČSN EN 60670-22 a její požadavky na elektroinstalační krabice
Norma ČSN EN 60670-22 stanovuje technické a bezpečnostní požadavky na elektroinstalační krabice, které jsou nezbytné pro správnou montáž zásuvkové krabice do dřevěné stěny. Tato norma definuje rozměry tubusů, které mají délku od 50 do 200 mm, s možností prodloužení až na 320 mm pro lepší přizpůsobení hloubce krabice pro zásuvku. Elektroinstalační krabice musí splňovat požadavky na pevnost materiálu a odolnost vůči vnějším vlivům. Pro zajištění bezpečnosti elektroinstalace norma vyžaduje minimální stupeň těsnosti IP44 pro venkovní prostředí a IP40 pro vnitřní instalace. Tyto parametry jsou klíčové pro správnou funkci a dlouhodobou životnost elektrických spojů.
Stupeň těsnosti a jeho význam při montáži zásuvkové krabice
Stupeň těsnosti elektroinstalační krabice určuje ochranu proti vniknutí prachu, vody a dalších nežádoucích částic. Pro montáž elektroinstalačních krabic do dřevěné stěny ve venkovním prostředí je předepsán stupeň IP44, který zajišťuje ochranu proti stříkající vodě ze všech směrů. Vnitřní zásuvkové krabice obvykle vyhovují stupni IP40, protože zde není vystavena přímému působení vlhkosti. Výběr správné těsnosti je zásadní pro bezpečnost elektroinstalace a zabraňuje poškození vodičů, které by mohlo vést ke zkratu nebo jiným závadám. Správná montáž krabice pro zásuvku do dřevěné stěny s odpovídajícím stupněm těsnosti prodlužuje životnost celé instalace a zvyšuje její spolehlivost.
| Požadavek | Venkovní prostředí | Vnitřní prostředí |
|---|---|---|
| Stupeň těsnosti | IP44 | IP40 |
| Délka tubusu | 50-200 mm (prodlužitelné na 320 mm) | 50-200 mm (prodlužitelné na 320 mm) |
| Bezpečnost elektroinstalace | Vysoká ochrana proti vlhkosti a prachu | Základní ochrana proti mechanickému poškození |
Funkce a význam zásuvkové krabice v elektroinstalaci
Funkce zásuvkové krabice v dřevěné stěně je zásadní pro bezpečnost a dlouhodobou spolehlivost elektroinstalace. Zásuvková krabice pevně uchycuje elektroinstalační přístroje a zároveň chrání kabeláž před mechanickým poškozením, které by mohlo vést ke zkratům nebo elektrickým úrazům. Správná montáž elektroinstalační krabice do dřevěné stěny přispívá k estetickému vzhledu interiéru a umožňuje snadný přístup k zásuvkám a vypínačům bez nutnosti zásadních zásahů do konstrukce.
Bezpečnostní funkce zásuvkové krabice v elektroinstalaci
Zásuvková krabice zabezpečuje pevné uchycení elektroinstalačních přístrojů, čímž zabraňuje pohybu kabelů a kontaktů, které by mohly způsobit elektrické zkraty nebo úrazy. Elektroinstalační krabice určené do dřevěných stěn musí splňovat normu ČSN EN 60670-22, která stanovuje požadavky na pevnost, odolnost a bezpečnost konstrukce. Doporučená hloubka krabice pro zásuvku je obvykle 40 až 50 mm, což umožňuje dostatečný prostor pro kabeláž a montážní rámečky. Pevné upevnění krabice snižuje mechanické namáhání kabelů, čímž se prodlužuje životnost elektroinstalace a minimalizuje riziko poruch.

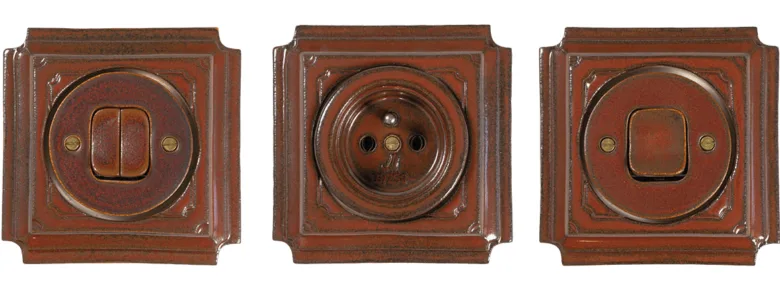

Estetické a funkční aspekty umístění zásuvkové krabice
Montáž zásuvkové krabice do dřevěné stěny umožňuje esteticky čisté a praktické řešení elektroinstalace, které ladí s povrchem dřeva a usnadňuje přístup k elektrickým zdrojům. Doporučená výška montáže zásuvkové krabice je 25 cm od podlahy, přičemž je vhodné zachovat jednotný vzhled v rámci celé místnosti. Výběr typu krabice závisí na konstrukci stěny – pro dřevěné desky se používají krabice s průměrem otvoru 68 nebo 73 mm, které odpovídají standardním vykružovákům. Pro kulaté modelové řady vypínačů a zásuvek je nutné zvolit zúžené krabice (např. KUP68 nebo KP64/xL), aby bylo možné správně instalovat kryty bez mechanických problémů.
Správné umístění a hloubka montáže zaručují trvalou funkčnost a usnadňují případné opravy nebo výměny elektroinstalačních přístrojů bez poškození dřevěné konstrukce. Upevnění montážního rámečku musí být vodorovné nebo vertikální, aby rámeček nevykazoval odchylky, což je důležité zejména u porcelánových krytů, které nelze pružit.
- pevné uchycení elektroinstalačních přístrojů zajišťuje stabilitu a bezpečnost
- ochrana kabeláže minimalizuje riziko mechanického poškození a elektrických závad
- dodržení hloubky 40-50 mm umožňuje správnou instalaci a bezpečnost kabelů
- doporučená výška 25 cm zajišťuje pohodlný přístup a jednotný vzhled
- volba typu krabice podle konstrukce stěny a modelu elektroinstalačních přístrojů zaručuje bezproblémovou montáž a funkčnost
Specifika montáže zásuvkové krabice v různých typech dřevěných konstrukcí
Montáž zásuvkové krabice do dřevěné stěny vyžaduje přizpůsobení postupu podle materiálu konstrukce. U masivního dřeva je klíčové předvrtání otvoru s přesnou hloubkou krabice pro zásuvku, aby byl zajištěn pevný a stabilní úchyt. Upevnění probíhá zpravidla pomocí samořezných šroubů, které nesmí poškodit dřevo ani narušit bezpečnost elektroinstalace.
Naopak u OSB desek je nutné počítat s jejich vrstvenou strukturou, proto se doporučuje použití speciálních hmoždinek nebo zápustných upevňovacích prvků, které zabrání povolení nebo vytržení krabice. Při montáži elektroinstalačních krabic do dřevěné konstrukce je vhodné dodržet optimální výšku montáže zásuvkové krabice, obvykle mezi 30 a 40 cm od podlahy.
Postup montáže zásuvkové krabice do dřevěné konstrukce – doporučené postupy
- Přesně změřte a vyznačte místo pro krabici podle instalovaného typu zásuvky
- U masivního dřeva předvrtejte otvor s hloubkou odpovídající elektroinstalační krabici
- U OSB desek použijte hmoždinky přizpůsobené vrstvené struktuře materiálu
- Upevněte krabici samořeznými šrouby nebo zápustnými prvky, které udrží stabilitu bez poškození dřeva
- Zkontrolujte správnost upevnění a vyrovnání zásuvkové krabice před dokončením montáže
Tip: Častou chybou při montáži zásuvkové krabice do dřevěné stěny je příliš hluboké vrtání, které oslabuje konstrukci a může ohrozit bezpečnost elektroinstalace.
Tento přizpůsobený montážní postup zajistí dlouhodobou funkčnost a bezpečnost zásuvkové krabice v různých typech dřevěných stěn.
Údržba a kontrola zásuvkové krabice po instalaci
Pravidelná údržba zásuvkové krabice po instalaci významně prodlužuje její životnost a zvyšuje bezpečnost elektroinstalace. Kontrola zásuvkové krabice po instalaci by měla zahrnovat ověření pevnosti upevnění a celistvosti materiálu, čímž se zabrání poškození, které může vést k poruchám nebo zkratům. Správný návod na montáž zásuvkové krabice do dřevěné stěny zároveň doporučuje pravidelné kontroly jako součást preventivní péče.
Kontrola a údržba zásuvkové krabice – doporučený postup
- Vizualní inspekce – zkontrolujte, zda krabice nemá praskliny nebo mechanické poškození.
- Ověření upevnění – ujistěte se, že elektroinstalační krabice do dřevěné stěny pevně drží a neviklá se.
- Kontrola spoje s vedením – zkontrolujte, zda nejsou kabely poškozené nebo volné uvnitř krabice.
- Revize krytu – zajistěte, aby kryt zásuvkové krabice správně seděl a chránil vnitřní části.
- Test bezpečnosti – příležitostně ověřte funkčnost zásuvky a správnou montáž podle platných norem elektroinstalací.
Tip: Údržba zásuvkové krabice je klíčová zejména u dřevěných konstrukcí, kde může vlhkost nebo mechanické namáhání způsobit rychlejší opotřebení. Preventivní kontrola pomáhá předejít větším škodám a zajišťuje dlouhodobý bezproblémový provoz.
Časté dotazy (FAQ) k montáži zásuvkové krabice do dřevěné stěny
Otázka: Jaká je doporučená výška pro montáž zásuvkové krabice do dřevěné stěny?
Doporučená výška montáže zásuvkové krabice je 25 cm od podlahy, což zaručuje pohodlný přístup a jednotný vzhled interiéru. Výšku lze přizpůsobit specifickým požadavkům místnosti, ale je vhodné zachovat konzistenci v celé instalaci.
Otázka: Jaký průměr otvoru je potřeba vyvrtat pro zásuvkovou krabici do dřeva?
Pro montáž elektroinstalačních krabic do dřevěné stěny se běžně používá průměr vrtáku 68 mm nebo 73 mm, podle typu krabice. Správný průměr zajišťuje pevné upevnění a bezpečnost elektroinstalace.
Otázka: Jaký je správný postup montáže zásuvkové krabice do dřevěné stěny?
Návod na montáž zásuvkové krabice do dřevěné stěny začíná označením místa, následným vyvrtáním otvoru vykružovákem a pevnou fixací krabice šrouby určenými pro dřevo. Tím se zajistí stabilita a bezpečnost instalace.
Otázka: Jaké bezpečnostní opatření je nutné při vrtání otvoru?
Při vrtání elektroinstalačních krabic doporučuji vždy používat ochranné brýle a sluchátka kvůli ochraně očí a sluchu. Bezpečnost elektroinstalace začíná správným a opatrným zpracováním otvoru.
Otázka: Jaký typ šroubů se používá k upevnění zásuvkové krabice do dřevěné stěny?
K upevnění se používají šrouby do dřeva o délce 30 až 40 mm, které pevně drží krabici bez poškození dřevěné konstrukce. Volba správných šroubů je klíčová pro stabilní montáž.
Otázka: Jaká norma upravuje požadavky na elektroinstalační krabice?
Norma ČSN EN 60670-22 přesně stanovuje požadavky na konstrukci, pevnost a bezpečnost elektroinstalačních krabic používaných i ve dřevěných stěnách.
Otázka: Co je hlavní funkcí zásuvkové krabice v elektroinstalaci?
Zásuvková krabice slouží k bezpečnému upevnění zásuvek, ochraně kabeláže a zajištění správné pozice elektrozařízení v konstrukci stěny.
Otázka: Jaká je délka tubusu elektroinstalační krabice?
Hloubka krabice pro zásuvku ve dřevěné stěně bývá obvykle mezi 50 a 200 mm, přičemž některé prodloužené tubusy dosahují až 320 mm podle tloušťky stěny.
Otázka: Jak často je třeba kontrolovat zásuvkovou krabici po instalaci?
Doporučuje se kontrola upevnění a stavu krabice alespoň jednou ročně, aby bylo možné včas odhalit poškození nebo uvolnění a zajistit bezpečnost elektroinstalace.
Otázka: Lze montovat zásuvkovou krabici do masivního dřeva i OSB desek stejným způsobem?
Montáž do masivního dřeva vyžaduje vrtání a šroubování, zatímco u OSB desek se používá vykružovák, ale v obou případech je nutné pevné a bezpečné upevnění.
Otázka: Jaká je hloubka zásuvkové krabice vhodná pro dřevěné stěny?
Hloubka by měla odpovídat tloušťce dřevěné konstrukce a pohybuje se mezi 50 až 200 mm, aby zajistila nejen správné umístění, ale i bezpečnost elektroinstalace.
Otázka: Jak zabezpečit zásuvkovou krabici proti poškození v dřevěné stěně?
Pevné upevnění šrouby, dodržení platných norem a pravidelná kontrola stavu krabice a okolí jsou klíčové kroky k prevenci poškození.
Otázka: Je možné vyměnit zásuvkovou krabici bez rozsáhlých stavebních zásahů?
Ano, pokud byla montáž provedena správně, lze krabici demontovat a nahradit bez nutnosti bourání celé stěny.
Otázka: Jak ozdobit zásuvkovou krabici na dřevěné stěně?
Použití dekorativních krytů, které ladí s povrchem dřeva, a správně upevněných rámečků pomůže zásuvkovou krabici esteticky sladit s interiérem.
Otázka: Jaká je funkce zúžených elektroinstalačních krabic?
Zúžené krabice usnadňují montáž kulatých zásuvek a vypínačů, zabraňují problémům s umístěním a přispívají k lepšímu vzhledu elektroinstalace.
