Jak správně připojit telefonní zásuvku RJ11 podle schématu

Připojení telefonní zásuvky RJ11 správným způsobem zajistí bezproblémový provoz vašeho telefonu i datových služeb. Podle přesného schématu a s využitím vhodných nástrojů, jako jsou krimpovací kleště, zvládnete instalaci bezpečně a efektivně. Naučte se, jak správně zapojit telefonní kabel RJ11 a vyhněte se častým chybám při montáži.

Jak připravit a odizolovat telefonní kabel pro RJ11 zásuvku

Jak připojit telefonní kabel do zásuvky RJ11 podle zapojení začíná správnou přípravou kabelu. Odizolování hlavního pláště kabelu na délku 3 až 4 cm umožní pevné uchycení vodičů, které je nezbytné pro funkční spojení. Vodiče samotné pak očistěte odstraněním izolace v délce přibližně 5 mm, což zajistí správný kontakt v konektoru.

Použití krimpovacích kleští telefon je klíčové pro bezpečné a přesné odstranění izolace bez poškození vodičů. Správná délka odstraněné izolace zabraňuje zkratům a udržuje stabilitu spojení. Při přípravě kabelu je nutné dbát na bezpečnost práce, například vypnutím telefonní linky před manipulací a používáním vhodných ochranných pomůcek.

Pro přípravu kabelu budete potřebovat:

• Krimpovací kleště telefon pro odstranění izolace a upevnění konektoru
• Nůžky nebo odizolovač na kabel k odstranění vnějšího pláště
• Měřicí přístroj pro testování telefonní linky po zapojení

Tipy pro správné zapojení telefonní zásuvky RJ11 podle schématu

Přesné odizolování a správné zapojení vodičů podle schématu telefonní zásuvky je základ, který zabrání chybám při instalaci a zajistí spolehlivost linky.

Schéma zapojení vodičů do telefonní zásuvky RJ11

Schéma zapojení vodičů do telefonní zásuvky RJ11 je klíčové pro správnou funkci telefonní linky. Správné připojení znamená, že červený vodič musí být připojen na svorku číslo 2 a zelený vodič na svorku číslo 3 nebo někdy na svorku 5 podle konkrétního schématu zapojení. Nesprávné pořadí vodičů může způsobit ztrátu signálu nebo nefunkčnost linky. Podle autoritativního zdroje eAgri.cz je důležité přesné dodržení tohoto schématu při instalaci nebo výměně telefonní zásuvky RJ11.

Správné uspořádání vodičů v konektoru RJ11

Vodiče v telefonním kabelu RJ11 musí být uspořádány přesně podle schématu zapojení. Červený vodič se připojuje na kontakt číslo 2, zatímco zelený vodič patří na kontakt číslo 3. V některých případech se zelený vodič může připojit také na svorku číslo 5, pokud to vyžaduje konkrétní telefonní zásuvka zapojení.

Pro správné připojení je nezbytné odstranit izolaci vodičů přibližně na 5 mm, aby kontakt byl čistý a pevný. Při práci s vodiči je třeba dbát na to, aby dráty nebyly poškozené nebo přerušené, což by mohlo narušit kvalitu signálu. K napojení doporučuji používat krimpovací kleště telefon, které zajistí pevné a bezpečné spojení.

• Odizolujte vodiče na 5 mm
• Připojte červený vodič na svorku 2
• Připojte zelený vodič na svorku 3 (nebo 5)
• Použijte krimpovací kleště pro kvalitní spojení
• Ověřte zapojení podle schématu telefonní zásuvky

Správné uspořádání vodičů podle schématu zapojení RJ11 je zásadní pro bezproblémové fungování telefonní linky. Následné testování telefonní linky ověří správnost připojení a eliminuje možné chyby.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

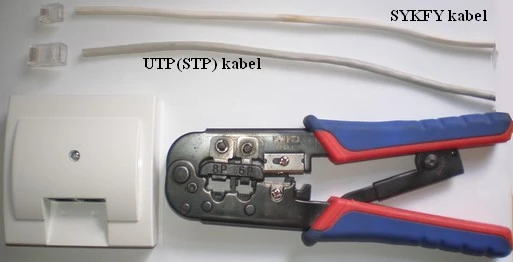

Použité nástroje a materiály pro instalaci telefonní zásuvky

Pro správné připojení telefonní zásuvky RJ11 podle schématu je nezbytné mít k dispozici kvalitní nástroje a materiály, které zajistí bezpečnou a pevnou instalaci. Krimpovací kleště telefon slouží k pevnému připojení RJ11 konektoru ke kabelu telefonní linky, přičemž správné zapojení vodičů je klíčové pro funkčnost celého systému. Odizolovací kleště umožňují přesné odstranění izolace z vodičů bez jejich poškození. Tester telefonní linky je nezbytný pro testování telefonní linky po instalaci, aby bylo možné ověřit správné zapojení a funkčnost.

Bezpečnost při práci zvyšuje použití šroubováku s izolovanou rukojetí a ochranných rukavic. Telefonní kabel RJ11 by měl být vhodně dimenzovaný a kompatibilní s konektory, které použijete. Pro kompletní telefonní zásuvka zapojení nezapomeňte také na krytky, které chrání spoje před prachem a mechanickým poškozením.

• Krimpovací kleště pro pevné spojení RJ11 konektoru a kabelu
• Odizolovací kleště pro bezpečné odstranění izolace vodičů
• Šroubovák s izolovanou rukojetí pro bezpečnou manipulaci
• Tester telefonní linky pro kontrolu funkčnosti po zapojení
• Telefonní kabel RJ11 a odpovídající konektory
• Krytky pro ochranu spojů před vnějšími vlivy

Tipy pro správné zapojení telefonní zásuvky RJ11 podle schématu

Doporučuji vždy pečlivě sledovat schéma telefonní zásuvky, aby nedošlo k chybám při zapojení RJ11 konektoru. Častá chyba je špatné pořadí vodičů, které znemožňuje funkční připojení. Použití testeru telefonní linky pomůže tyto chyby odhalit před finální montáží.

Postup správného připojení telefonní zásuvky RJ11 krok za krokem

Připojení telefonní zásuvky RJ11 podle schématu vyžaduje přesnost a správný postup. Následující návod na připojení telefonní zásuvky RJ11 krok za krokem vám pomůže zvládnout instalaci efektivně a bez chyb.

Příprava kabelu a vodičů

1. Odizolujte hlavní telefonní kabel RJ11 v délce 3 až 4 cm pomocí ostrého nože nebo speciálních nástrojů.
2. Odstraňte izolaci jednotlivých vodičů, obvykle červeného a zeleného, přibližně na 5 mm až 1 cm podle potřeby pro pevné uchycení do svorek zásuvky.
3. Dávejte pozor, abyste nepoškodili měděné jádro vodičů, protože to může způsobit špatný kontakt.

Tip: Častá chyba je příliš hloubkové odizolování, které vede k nechtěnému zkratu mezi vodiči.

Zapojení vodičů do zásuvky

1. Připojte červený vodič na svorku číslo 2, což odpovídá standardnímu zapojení telefonní zásuvky RJ11.
2. Zelený vodič připojte na svorku číslo 3 podle schématu telefonní zásuvky, které uvádí správné barevné značení.
3. Pomocí krimpovacích kleští telefon pevně dotažte svorky, aby bylo zapojení spolehlivé a bez rizika uvolnění.
4. Zkontrolujte, že vodiče jsou správně umístěné a nedotýkají se navzájem, aby nedošlo ke zkratu.

Návod na připojení telefonní zásuvky RJ11 podle schématu klade důraz na správné zapojení barevných vodičů pro funkční telefonní linku.

Upevnění zásuvky a kontrola

1. Upevněte telefonní zásuvku šroubky do montážní krabice, aby bylo spojení pevné a stabilní.
2. Zkontrolujte, že vodiče jsou bezpečně upevněné a nesmějí se dotýkat, což zajišťuje bezpečnost práce i správnou funkci.
3. Ověřte funkčnost připojení testováním telefonní linky připojením telefonu.

Odborná rada: Pevné upevnění zásuvky zajišťuje dlouhodobou spolehlivost a minimalizuje riziko poruch.

Tímto postupem správně zapojíte telefonní zásuvku RJ11 podle návodu a vyhnete se běžným instalatérským chybám. Propojování více zásuvek RJ11 mezi sebou vyžaduje stejný přístup k zapojení vodičů podle schématu.

Bezpečnostní opatření při práci s telefonními kabely

Při zapojení telefonní zásuvky RJ11 je nezbytné dodržovat bezpečnostní pravidla, protože telefonní napětí může dosahovat až 120 V během hovoru. Před zahájením práce vždy vypněte hlavní jistič, aby se předešlo úrazu elektrickým proudem. Používejte výhradně izolované nástroje, například krimpovací kleště telefon s izolační rukojetí, které výrazně zvyšují bezpečnost práce.

Dalším nezbytným opatřením je použití ochranných rukavic, které chrání před náhodným kontaktem s vodiči či kovovými částmi telefonního kabelu RJ11. Při zapojení telefonní zásuvky je také vhodné postupovat podle schématu telefonní zásuvky a návodu na připojení telefonní zásuvky RJ11 krok za krokem, čímž minimalizujete chyby při zapojení telefonní zásuvky RJ11 a jak se jim vyhnout.

• Vypněte hlavní jistič před prací na telefonní lince
• Používejte izolované nástroje s izolační rukojetí
• Noste ochranné rukavice pro ochranu rukou
• Postupujte podle schématu telefonní zásuvky a testujte telefonní linku po zapojení

Tip: Bezpečnost při připojení telefonní zásuvky RJ11 je klíčová pro bezproblémovou funkci a ochranu zdraví. Nikdy nezapomínejte na vypnutí jističe a používejte kvalitní nástroje určené pro telefonní kabel RJ11.

Testování funkčnosti připojené telefonní zásuvky

Pro ověření správného připojení telefonní zásuvky RJ11 je nejjednodušší připojit k zásuvce běžný telefonní přístroj a zvednout sluchátko. Na funkční lince by se mělo objevit napětí v rozsahu 40-60 V, což potvrzuje aktivní telefonní linku. Pokud telefon nezazní nebo není slyšet tón, je vhodné zkontrolovat telefonní zásuvka zapojení podle schématu a pevnost kontaktů.

Pro přesnější testování doporučuji použít tester telefonní linky. Tento přístroj umožní rychlé a bezpečné ověření integrity kabelu a napětí na lince. Při testování telefonní linky se vyhnete běžným chybám, jako je špatné zapojení RJ11 konektoru nebo poškození telefonního kabelu RJ11.

• Připojte tester k zásuvce a zkontrolujte hodnoty napětí podle návodu.
• Ujistěte se, že krimpovací kleště telefon byly použity správně a konektor je pevně nasazen.
• V případě, že tester signalizuje závadu, zkontrolujte zapojení podle schéma telefonní zásuvky.

Chyby při zapojení telefonní zásuvky RJ11 a jak se jim vyhnout

Častou chybou je nesprávné propojení vodičů, které vede k nefunkčnosti linky nebo šumu na lince. Správné připojení telefonního kabelu do zásuvky RJ11 podle zapojení výrazně zjednoduší testování a provoz. Dodržujte návod na připojení telefonní zásuvky RJ11 krok za krokem a použijte kvalitní nástroje pro krimpování a testování telefonní linky.

Oprava a výměna poškozené telefonní zásuvky RJ11 podle schématu

Při opravě nebo výměně poškozené telefonní zásuvky RJ11 je nezbytné nejprve správně odpojit telefonní kabel a zkontrolovat jeho stav. Následně vyměňte zásuvku podle schématu telefonní zásuvky, abyste zajistili správné zapojení všech vodičů a funkčnost linky. Bezpečnost práce a přesné dodržení zapojení RJ11 konektoru výrazně snižují riziko selhání.

Kontrola kabeláže před výměnou

Před instalací nové zásuvky RJ11 zkontrolujte kabeláž, zejména zda telefonní kabel RJ11 není mechanicky poškozený. Pečlivě odizolujte vodiče tak, aby nedošlo ke zkratům nebo chybám při zapojení. Správné odizolování a kontrola integrity kabelu jsou základem pro spolehlivé fungování telefonní linky.

Postup výměny zásuvky

1. Odpojení kabelu – pečlivě uvolněte telefonní kabel RJ11 z poškozené zásuvky.
2. Zapojení nové zásuvky – připojte vodiče podle schématu telefonní zásuvky 4p4c, použijte krimpovací kleště telefon pro pevné spojení.
3. Upevnění zásuvky – zajistěte novou zásuvku ve stěně, aby byla stabilní a nehrozilo uvolnění.
4. Testování telefonní linky – ověřte funkčnost zapojení pomocí testeru, abyste předešli dalším komplikacím.

Tip: Častou chybou je nesprávné pořadí vodičů při zapojení, což způsobuje nefunkčnost linky. Proto doporučuji vždy pracovat podle schématu telefonní zásuvky RJ11. Tento postup se hodí pro všechny běžné situace opravy, ale pokud je kabeláž výrazně poškozená, je lepší ji vyměnit kompletně.

Časté dotazy

Jaký je správný způsob zapojení vodičů v telefonní zásuvce RJ11?

Červený vodič se připojuje na svorku 2, zelený na svorku 3; izolace vodičů musí být odstraněna na 5 mm a vodiče pevně dotaženy.

Jak dlouho odizolovat telefonní kabel při instalaci zásuvky RJ11?

Odizolujte vnější izolaci v délce 3-4 cm a izolaci jednotlivých vodičů asi 5 mm; na konci kabelu se doporučuje odstranit izolaci asi 1 cm.

Jaké nástroje potřebuji pro správné připojení telefonní zásuvky RJ11?

Krimpovací kleště, odizolovací kleště, šroubovák s izolovanou rukojetí, tester telefonní linky a ochranné rukavice.

Jak otestovat funkčnost připojené telefonní zásuvky?

Připojte telefonní přístroj a zvedněte sluchátko; napětí na lince by mělo být 40-60 V, případně použijte tester telefonní linky.

Co dělat, když telefonní zásuvka RJ11 nefunguje po zapojení?

Zkontrolujte správnost zapojení vodičů, pevnost kontaktů a případně použijte tester linky; v případě pochybností kontaktujte odborníka.

Jak propojit více telefonních zásuvek RJ11 v domácnosti?

Použijte paralelní zapojení s dodržením maximální délky kabelu do 100 metrů, doporučeně 90 m hlavní vedení a 10 m k zařízení.

Je možné zaměnit zásuvku RJ11 za RJ45?

Ne, RJ11 a RJ45 se liší tvarem a rozměry konektorů a nelze je vzájemně zaměňovat ani připojovat.

Jaká je maximální délka telefonního kabelu RJ11?

Maximální doporučená délka je 100 metrů, ideálně 90 metrů pro hlavní vedení a 10 metrů pro propojení k zařízení.

Jak správně vyměnit poškozenou telefonní zásuvku RJ11?

Odpojte kabel, zkontrolujte kabeláž, nainstalujte novou zásuvku podle schématu a otestujte funkčnost.

Jaká bezpečnostní opatření platí při instalaci telefonní zásuvky RJ11?

Před prací vypněte hlavní jistič, používejte nástroje s izolovanou rukojetí a ochranné rukavice, protože napětí může dosahovat až 120 V.

Jak správně připojit telefonní kabel do RJ11 konektoru?

Odizolujte přesně 15 mm izolace kabelu a vodiče zarovnejte podle barevného schématu před zasunutím do konektoru.

Jak propojit více telefonních zásuvek RJ11 mezi sebou?

Použijte telefonní kabel s vodiči zapojenými paralelně a propojte zásuvky pomocí spojky RJ11, dodržujte stejné barevné schéma na všech spojích.
