Kam vést vodiče pro bezpečné připojení nástěnné lampy – návod
Pro správné a bezpečné připojení nástěnné lampy je klíčové správné vedení elektrických vodičů. Výběr vhodného průřezu vodičů a správné zapojení, včetně ochranného vodiče, zajišťuje bezpečnost a dlouhou životnost instalace. Podívejme se na základní pravidla, která minimalizují riziko poruch a úrazů.
Co si zapamatovat
- Při práci s elektřinou vždy vypněte jistič a ověřte stav beznapěťovou zkoušečkou.
- Pro nástěnné lampy se používají třížilové vodiče: fázový (hnědý/černý), nulový (modrý) a ochranný (žlutozelený).
- Délka rezervy vodičů by měla být 8-10 cm, aby bylo možné lampu pohodlně sundat.
- Spojování vodičů se provádí pomocí WAGO svorek nebo izolačních svorek, aby nedošlo k odkrytí vodičů.
- Pro prodloužení vodičů lze použít textilní kabely 2×0,75 mm² nebo 3×0,75 mm² s kvalitní izolací.
Kde a jak vést vodiče v zdi pro nástěnnou lampu?
Vodiče pro připojení nástěnné lampy je třeba vést ve správné hloubce a s využitím ochranných materiálů, aby byla zajištěna bezpečnost elektroinstalace. Elektrické vodiče se v zdi ukládají minimálně 3-5 cm pod omítkou a vedou se v ochranných trubkách, které zajišťují mechanickou ochranu proti poškození. Takové řešení zabraňuje riziku porušení izolace a zároveň usnadňuje případné opravy nebo výměny.
Hloubka a trasy vedení vodičů
Optimální hloubka vedení vodičů je 3-5 cm pod omítkou, což chrání kabely před vnějšími vlivy a mechanickým poškozením. Trasy by měly být přímé, s minimem ohybů, a vyhýbat se místům se zvýšeným rizikem zásahů, například blízko vrtaných otvorů nebo upevňovacích prvků. Takto vedené kabely snižují pravděpodobnost poškození a zvyšují bezpečnost elektroinstalace nástěnné lampy.
Materiály pro ochranu vodičů
Pro mechanickou ochranu se používají ochranné trubky z PVC nebo flexibilní materiály, které chrání vodiče před mechanickým poškozením a vlhkostí. PVC trubky jsou pevnější a vhodné pro novostavby, zatímco flexibilní trubky usnadňují vedení kabelů v nepravidelných trasách. Použití ochranných trubek je základním krokem pro bezpečné zapojení lampy a dlouhodobou ochranu vodičů.
- ochranná trubka vede elektrické vodiče bezpečně a chrání je
- správný průřez vodičů volíme podle výkonu lampy a délky trasy
- ochranný vodič je veden společně s fázovým a nulovým vodičem uvnitř trubky
Tip: Při vedení kabelů pro nástěnnou lampu nezapomeňte zvážit přístupnost pro případné opravy a vždy používejte materiály s certifikací pro elektroinstalaci.
Jak správně zapojit fázový, nulový a ochranný vodič?
Pro bezpečné zapojení nástěnné lampy je nezbytné správně rozpoznat a připojit jednotlivé elektrické vodiče podle jejich barevného označení. Následující postup vám pomůže se správným zapojením fázového, nulového a ochranného vodiče s důrazem na bezpečnost elektroinstalace.
Barevné označení vodičů
Fázový vodič má obvykle hnědou nebo černou izolaci, což značí přívod napájecí fáze (L). Nulový vodič je modrý a slouží jako návratový vodič do rozvodné sítě (N). Ochranný vodič se rozpozná podle žlutozelené izolace a slouží k bezpečnému uzemnění kovové kostry svítidla. Toto barevné označení odpovídá standardu elektroinstalace typu TNS.
Zapojení vodičů u nástěnné lampy

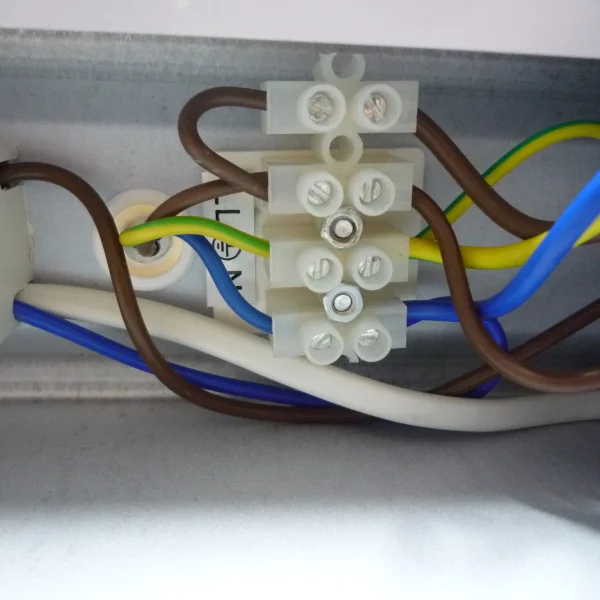

- Připojte fázový vodič k přívodu fáze (L) ve svorkovnici lampy.
- Zapojte nulový vodič k svorce označené N, která vede nulový proud zpět do rozvodné sítě.
- Připojte ochranný vodič na kostru lampy, aby byla zajištěna ochrana proti úrazu elektrickým proudem.
- Nechte vždy rezervu vodičů 8-10 cm pro snadnou manipulaci a případnou údržbu.
Tip: Před zapojením vždy ověřte vypnutí jističe a správný průřez vodičů, aby elektroinstalace nástěnné lampy byla bezpečná a trvanlivá.
Jaké materiály a průřezy vodičů použít pro nástěnnou lampu?
Pro bezpečné zapojení lampy je klíčové použít správné elektrické vodiče s odpovídajícím průřezem. Pro nástěnné lampy se často volí textilní kabely s průřezem 2×0,75 mm² nebo 3×0,75 mm², které jsou flexibilní a vhodné pro viditelné elektroinstalace. Nicméně, doporučený průřez vodičů pro světelné okruhy je 1,5 mm², což zajišťuje nejen bezpečnost elektroinstalace, ale také dostatečnou spolehlivost a odolnost proti přehřátí.
Správné zapojení vodičů u nástěnné lampy znamená respektovat nejen průřez vodičů, ale i připojení ochranného vodiče, pokud je k dispozici. Pro bezpečné vedení kabelů platí následující zásady:
- Používejte textilní kabely s průřezem minimálně 0,75 mm² u jednoduchých svítidel
- Pro trvalejší a bezpečnější instalace volte kabely s průřezem 1,5 mm²
- Ochranný vodič vždy zapojte do svorky označené zelenožlutou barvou
- Při připojení dvou světel na jeden kabel dbejte na správné rozdělení vodičů a průřezu
Jak správně vést vodiče při připojení dvou světel na jeden kabel
Při vedení elektrických kabelů pro nástěnnou lampu je nutné zajistit pevné a bezpečné uchycení vodičů, aby nedošlo k mechanickému poškození a zároveň bylo možné snadno kontrolovat stav elektroinstalace.

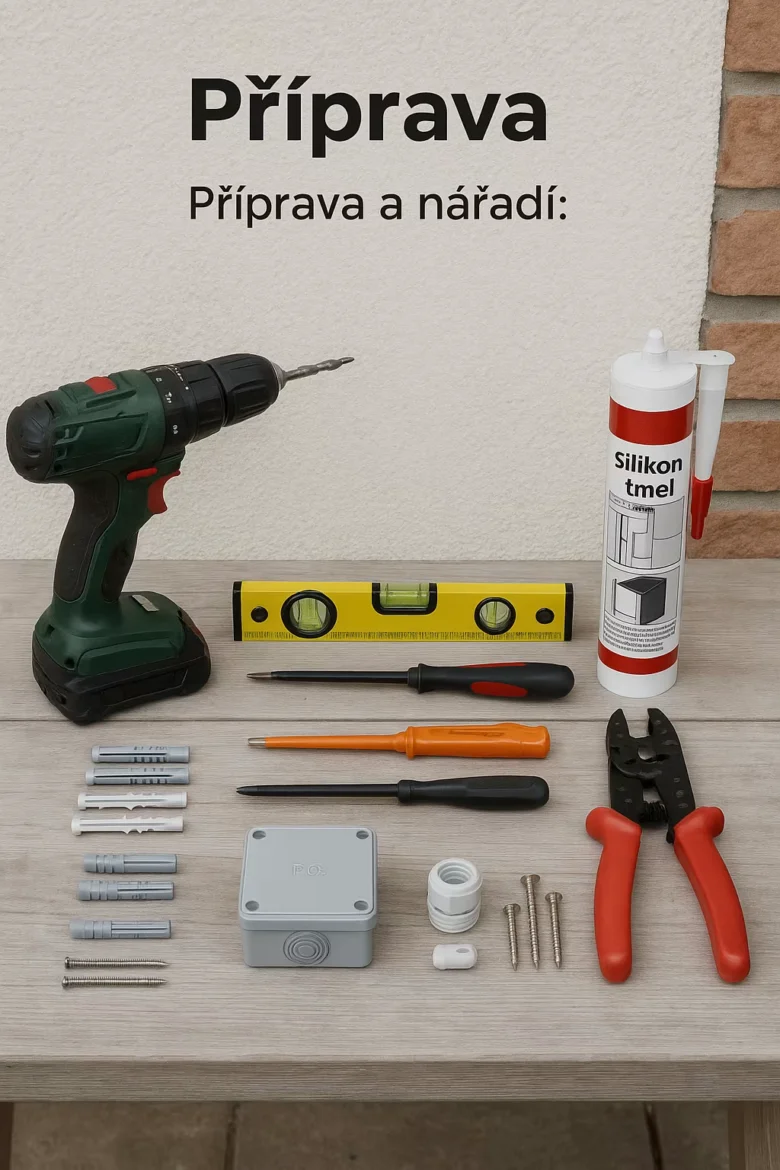

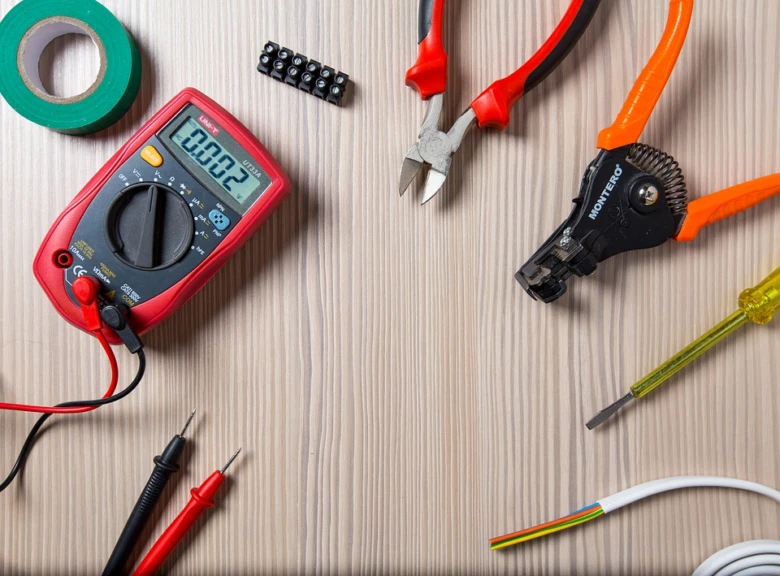

Jak bezpečně spojovat vodiče a jakou rezervu dodržet?

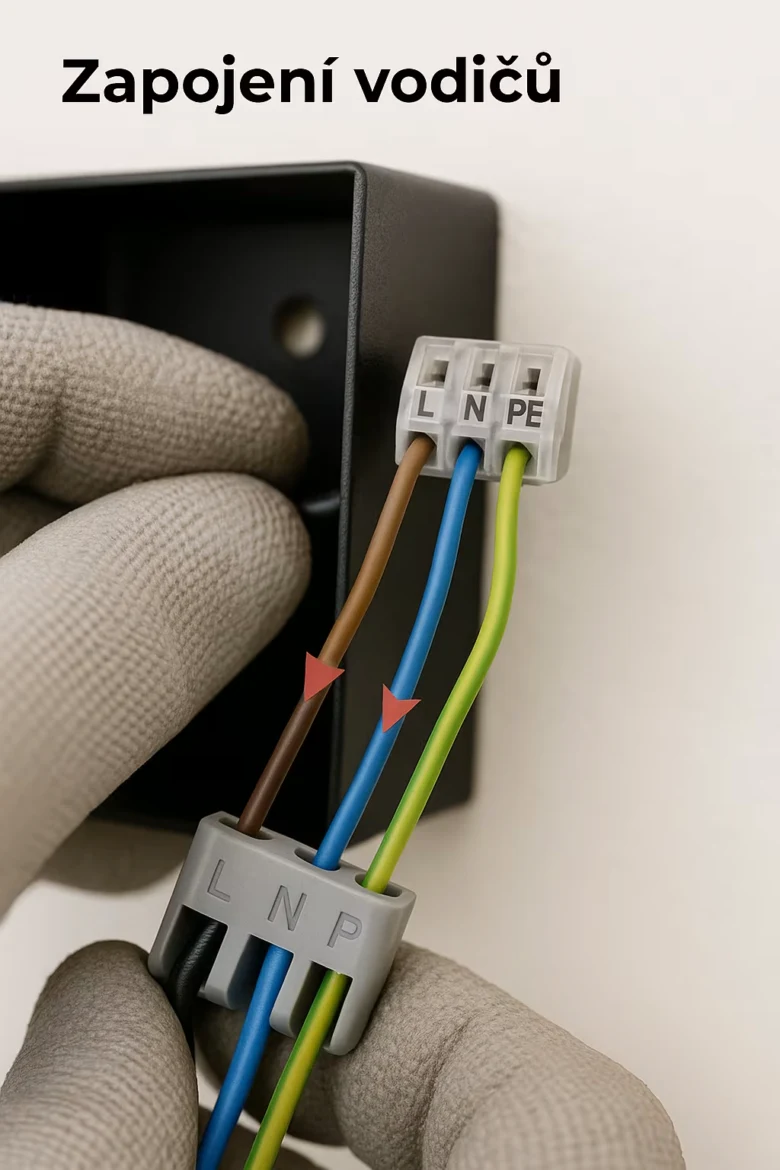

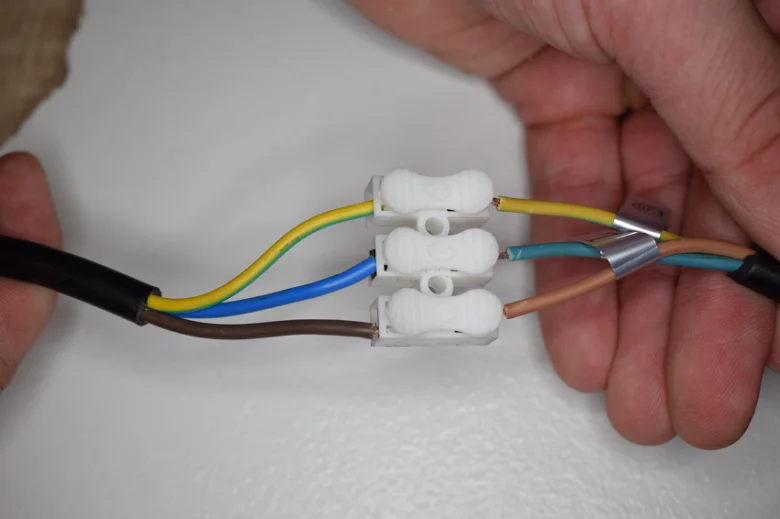

Pro bezpečné zapojení lampy je klíčové zvolit správné spojovací prvky. WAGO svorky řady 221 nebo 2273 představují ideální volbu díky jednoduchému a spolehlivému mechanismu, který zajišťuje pevné a trvalé spojení elektrických vodičů bez rizika uvolnění. Alternativou jsou izolační svorky nebo svorkovnice, které také umožňují bezpečnou elektroinstalaci nástěnné lampy.
Rezerva vodičů by měla být minimálně 8-10 cm, což umožní pohodlnou manipulaci při montáži a demontáži lampy, aniž by hrozilo poškození izolace nebo vodičů. Při zapojení dvou světel na jeden kabel je nutné dbát na správné vedení a spojování vodičů, aby byla zachována bezpečnost elektroinstalace a nedošlo k přetížení.
Častá chyba: nedodržení dostatečné rezervy vodičů vede k napětí na spojích, což může způsobit přehřátí nebo poruchu lampy.
- Používejte WAGO svorky pro pevné a bezpečné spojení vodičů
- Dodržujte rezervu vodičů 8-10 cm pro pohodlné zapojení a servis
- Při připojování více světel na jeden kabel pečlivě kontrolujte průřez vodičů a správné spojení ochranného vodiče
- Vyvarujte se používání provizorních nebo poškozených spojovacích prvků, které ohrožují bezpečnost elektroinstalace
Jak správně vést vodiče při připojení dvou světel na jeden kabel
Při zapojení dvou světel na jeden kabel je nezbytné vést vodiče tak, aby každý kontakt měl pevné spojení a ochranný vodič byl správně zapojen. Použití kvalitních svorek a dodržení rezervy vodičů minimalizuje riziko poruchy a zvýší bezpečnost instalace.
Jak zajistit bezpečnost při instalaci ve různých stavebních materiálech?
Pro bezpečné zapojení nástěnné lampy je zásadní správný výběr upevňovacích prvků podle stavebního materiálu stěny. Každý materiál vyžaduje jiné hmoždinky nebo vruty a dodržení pravidel bezpečnosti elektroinstalace, včetně správného vedení elektrických vodičů a ochranného vodiče.
Montáž do betonu a plné cihly
Pro instalaci do betonu a plné cihly použijte rozepřené hmoždinky o průměru 6-8 mm. Vrtání by mělo mít hloubku minimálně 6 cm, aby bylo upevnění svítidla pevné a bezpečné. Takové upevnění zajistí stabilitu lampy a ochranu elektroinstalace nástěnné lampy před mechanickým poškozením.
Montáž do sádrokartonu
Do sádrokartonu s tloušťkou 12,5 mm využijte sklopné Molly hmoždinky, které zajišťují pevné uchycení i v dutých stěnách. Tento typ hmoždinek minimalizuje riziko uvolnění lampy a zároveň nepoškozuje konstrukci stěny, což je klíčové pro bezpečnost elektroinstalace.
Montáž do dřeva
Při montáži na dřevěný podklad použijte vruty s předvrtáním otvoru. Předvrtání zabraňuje prasknutí dřeva a umožňuje pevné upevnění svítidla. Tato metoda podporuje bezpečné vedení vodičů včetně ochranného vodiče a správný průřez vodičů z hlediska elektroinstalace nástěnné lampy.
| Materiál | Doporučený upevňovací prvek | Vrtání / příprava |
|---|---|---|
| Beton, cihla | Rozepřené hmoždinky Ø 6-8 mm | Hloubka vrtání min. 6 cm |
| Sádrokarton | Molly hmoždinky | Pro duté stěny, tloušťka 12,5 mm |
| Dřevo | Vruty s předvrtáním | Předvrtání otvoru proti prasknutí |
Tip: Při instalaci v panelákovém bytě je potřeba zvlášť dbát na to, jak vést a připojit kabely v panelákovém bytě pro nástěnné světlo, aby elektroinstalace splňovala bezpečnostní normy a nedošlo k přetížení či poškození vodičů.
Jak zapojit nástěnné světlo bez uzemnění?
Při zapojení nástěnné lampy bez ochranného vodiče (PE) je nezbytné zajistit důkladnou izolaci všech elektrických vodičů, aby se minimalizovalo riziko úrazu elektrickým proudem. V takových instalacích se doporučuje používat svítidla s plastovým krytem bez kovových částí, které by mohly být pod napětím. Pro zvýšení bezpečnosti je vhodné instalovat proudový chránič s citlivostí 30 mA, který odpojí napájení během 20 až 40 ms při poruše, čímž výrazně snižuje riziko úrazu. V panelových domech, kde často chybí uzemnění, je nutné dbát na správný průřez vodičů (minimálně 1,5 mm² pro světelné okruhy) a pevné spojení pomocí svorkovnic nebo izolačních svorek.
Jak připojit světlo bez uzemnění bezpečně
Při elektroinstalaci nástěnné lampy bez ochranného vodiče vedete vodiče vždy v pevných kabelových trasách, ideálně v plastových lištách nebo trubkách s dostatečným krytím, aby nedošlo k mechanickému poškození. Spoje vodičů fixujte pomocí izolačních svorek nebo WAGO svorek řady 221/2273, které zajistí pevné a bezpečné spojení bez odkrytých vodivých částí. Rezerva vodičů by měla být minimálně 8 cm, aby bylo možné svítidlo pohodlně demontovat.
Na co si dát pozor: častou chybou je nedostatečná izolace spojů, která může vést ke zkratu nebo úrazu elektrickým proudem. Dále se nesmí zaměňovat nulový vodič (modrý) s ochranným vodičem (žlutozelený), protože absence správného uzemnění vyžaduje precizní rozlišení a izolaci vodičů.
Tip: Pro zvýšení bezpečnosti elektroinstalace nástěnné lampy bez ochranného vodiče doporučuji vždy konzultovat instalaci s kvalifikovaným elektrikářem podle vyhlášky č. 194/2022 Sb., který ověří správnost zapojení a stav elektroinstalace. Použití proudového chrániče 30 mA je v takových případech prakticky nezbytné.
Časté dotazy k bezpečnému vedení vodičů a připojení nástěnné lampy
Návod na bezpečné vedení kabelů u nástěnné lampy
Otázka: Kam zapojit zelenožlutý kabel u nástěnné lampy?
Zelenožlutý vodič slouží jako ochranný vodič a musí být připojen na kovovou část svítidla pro bezpečné uzemnění a ochranu před úrazem elektrickým proudem.
Otázka: Jak vést vodiče pro připojení nástěnné lampy v panelákovém bytě?
Elektrické vodiče vedeme v ochranných trubkách 3-5 cm pod omítkou, aby byla zachována bezpečnost elektroinstalace. Trasa by měla být vedena mimo místa s rizikem mechanického poškození a s rezervou 8-10 cm u lampy.
Otázka: Jak připojit dvě světla na jeden kabel?
Fázové vodiče obou lamp se zapojí na fázový vodič (L), nulové na nulový vodič (N) a ochranné vodiče na kostru svítidel. Dodržujte správné spojení a dostatečnou délku rezervy vodičů.
Otázka: Jak bezpečně zapojit světlo bez uzemnění?
Při absenci ochranného vodiče je nutné vodič dobře zaizolovat, použít svítidla bez kovových částí a instalovat proudový chránič s citlivostí 30 mA.
Otázka: Jaká je doporučená délka rezervy vodičů u nástěnné lampy?
Rezerva vodičů by měla být 8-10 cm, aby bylo možné pohodlně svítidlo demontovat bez poškození kabelů.
Otázka: Jaké materiály kabelů jsou vhodné pro připojení nástěnné lampy?
Používají se kabely s průřezem 1,5 mm², typicky 2×0,75 mm² nebo 3×0,75 mm², s kvalitní izolací zajišťující bezpečnost elektroinstalace.
Otázka: Kam zapojit fázový a nulový vodič u nástěnné lampy?
Fázový vodič (hnědý nebo černý) připojte na svorku označenou L, nulový vodič (modrý) na svorku N svítidla.
Otázka: Jaké spojky použít pro bezpečné spojování vodičů?
Doporučují se WAGO svorky řady 221 nebo 2273, případně izolační svorky či svorkovnice, které zaručí pevné a bezpečné spojení bez odkrytých vodičů.
Otázka: Jak správně vést vodiče v zdi, aby nedošlo k jejich poškození?
Vodiče musí být vedeny v ochranných trubkách minimálně 3-5 cm pod omítkou a mimo místa s rizikem mechanického poškození.
Otázka: Jaký je význam barevného označení vodičů?
Barevné označení vodičů rozlišuje fázový (hnědý/černý), nulový (modrý) a ochranný (žlutozelený) vodič, což je zásadní pro správné a bezpečné zapojení lampy.
Otázka: Jaký průřez vodiče je vhodný pro připojení nástěnné lampy?
Minimální průřez vodičů by měl být 1,5 mm², což zajistí bezpečný přenos elektrického proudu bez rizika přehřátí.
Otázka: Jak vést kabely u nástěnné lampy s pohybovým čidlem?
Vodiče je nutné vést tak, aby pohybové čidlo mělo samostatný přívod, zpravidla třížilový kabel s fázovým, nulovým a ochranným vodičem.
Odborná rada: Na co si dát pozor, je správné rozlišení vodičů podle barev a dostatečná izolace spojů. Častou chybou je zapojení ochranného vodiče místo nulového, což může vést k nebezpečným situacím. Tento návod na bezpečné vedení kabelů u nástěnné lampy pomůže předejít rizikům a zajistit dlouhodobou spolehlivost elektroinstalace.
Pro koho se to hodí vs pro koho NE: Tento postup je vhodný pro běžné domácí instalace s třížilovým kabelem. Nepoužívejte jej u starších instalací bez ochranného vodiče bez konzultace s elektrikářem.
