Kompletní průvodce kabeláží pro instalaci posuvných bran
Správná elektroinstalace posuvné brány vyžaduje kombinaci silových kabelů CYKY pro napájení motoru a stíněné slaboproudé kabeláže pro bezpečnostní prvky. Kvalitní ochrana kabeláže brány v podobě chrániček uložených v nezámrzné hloubce zajišťuje dlouhodobou spolehlivost celého systému bez nutnosti pozdějších výkopových prací.
Podstata v kostce
- Pro napájení pohonu posuvné brány se používá kabel CYKY 3×1,5 mm² do 20 metrů a CYKY 3×2,5 mm² pro vzdálenosti 20-100 metrů.
- Kabely musí být vedeny v chráničkách a upevněny minimálně 250 mm od kraje a 500 mm od hrany betonového základu.
- Betonový základ pro samonosné brány má rozměry minimálně 500 mm šířky a 1 000 mm hloubky, vyzrání trvá 14-21 dní.
- Slaboproudé kabely pro příslušenství musí být vedeny odděleně od silových kabelů kvůli rušení signálu.
- Správné zakončení a spojování kabelů je klíčové pro bezpečný a spolehlivý provoz posuvné brány.
Základní kabeláž pro napájení posuvné brány
Pro napájení pohonu posuvné brány je nezbytné použít silový kabel typu CYKY s odpovídajícím průřezem žil podle vzdálenosti od zdroje napětí. Elektroinstalace posuvné brány musí být vždy vedena v odpovídající chráničce, která zajistí mechanickou ochranu kabeláže brány před vlhkostí a tlakem zeminy.
Volba průřezu silového kabelu
Při výběru kabelu pro napájení pohonu posuvné brány rozhoduje celková délka vedení od rozvaděče. Pro standardní instalace do vzdálenosti 20 metrů plně postačuje kabel CYKY 3×1,5 mm². Pokud se pohon nachází ve vzdálenosti 20 až 100 metrů od zdroje, je nutné použít kabel CYKY 3×2,5 mm², aby se předešlo nadměrnému úbytku napětí.
| Vzdálenost od zdroje | Typ kabelu | Doporučený průřez |
|---|---|---|
| do 20 metrů | CYKY | 3×1,5 mm² |
| 20 – 100 metrů | CYKY | 3×2,5 mm² |
| nad 100 metrů | nutný výpočet | dle odběru pohonu |
Odborná rada: Častou chybou je instalace kabelu bez chráničky přímo do betonu. Betonový základ posuvná brána časem sesedá a může izolaci kabelu poškodit, proto vždy použijte odolnou kopoflexní chráničku. Pamatujte, že pohon posuvné brány kabeláž vyžaduje také z hlediska uzemnění, které je nedílnou součástí bezpečnosti elektroinstalace. Tento typ napájení se hodí pro běžné automatické brány, zatímco pro systémy s vysokým odběrem nebo specifickými fotobuňkami se doporučuje konzultace s projektantem. Nezapomeňte, že kromě silové části budete potřebovat i slaboproudou kabeláž brány pro ovládací prvky a bezpečnostní senzory.
Vedení kabeláže a příprava betonového základu
Kvalitní příprava podloží je základem pro dlouhodobou spolehlivost automatizace. Při realizaci myslete na to, že správná elektroinstalace posuvné brány musí být chráněna před vlhkostí a tlakem zeminy.
Jaké rozměry a parametry má betonový základ pro posuvné brány?

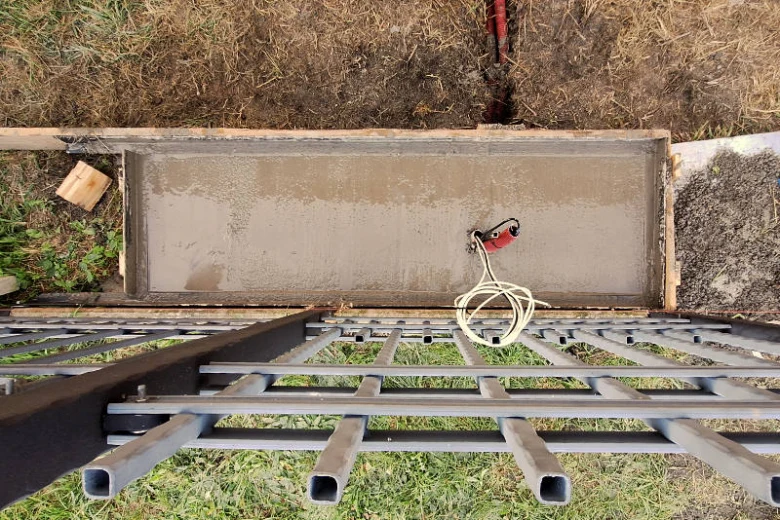

Pro standardní samonosnou posuvnou bránu s průjezdem do 8 metrů musí betonový základ dosahovat šířky 500 mm a hloubky 1000 mm. Tyto rozměry základu jsou nezbytné pro zajištění dostatečné stability celého systému, který je dynamicky namáhán při pohybu křídla. Správně provedený betonový základ posuvná brána eliminuje riziko sedání konstrukce a následné křížení pojezdových vozíků. Při betonáži vždy dbejte na to, aby horní hrana základu byla v rovině s budoucí úrovní terénu, což usnadní následnou montáž pohonu. Doporučuji vycházet z technických norem a obecných zásad stavební praxe, přičemž užitečné informace k prostupům v zemi naleznete i na portálu eagri.cz.
Jak vést kabeláž v betonovém základu?

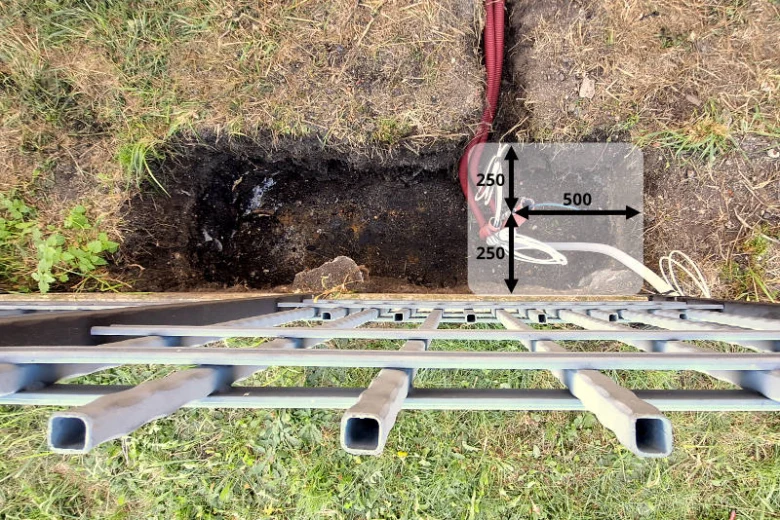

Při plánování kabeláže pro posuvné brány je klíčové umístit chráničky kabelu ještě před vylitím betonu. Doporučené upevnění chráničky je 250 mm od kraje a 500 mm od hrany betonového základu, což odpovídá standardní pozici základové desky pohonu. Vedení kabelů v chráničkách zajišťuje ochranu kabeláže brány proti mechanickému poškození a umožňuje snadnou výměnu kabelů v budoucnu. Pro napájení motoru použijte kabel CYKY pro brány, zatímco pro senzory a řídicí prvky je určena slaboproudá kabeláž brány.
Při přípravě elektroinstalace dodržujte následující postup:
- Chráničku veďte od místa napájení přímo k základové desce pohonu.
- Pro propojení fotobuněk a koncových spínačů zajistěte průchod chrániček směrem k sloupkům.
- Všechny spoje v chráničkách řádně utěsněte proti vnikání vody.
- Ujistěte se, že konce chrániček vyčnívají alespoň 300 mm nad úroveň betonu.
Odborná rada: Častá chyba při instalaci spočívá v použití příliš tenkých chrániček, které znemožňují protáhnutí kabelu s konektory. Vždy volte průměr chráničky minimálně 40 mm. Tento postup se hodí pro novostavby i rekonstrukce s dostatkem prostoru, ale není vhodný pro místa s extrémně mělkou základovou spárou nebo vysokou hladinou spodní vody, kde je nutné řešit hydroizolaci prostupů.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Kabeláž pro příslušenství posuvných bran
Správná elektroinstalace posuvné brány vyžaduje pečlivé oddělení silových napájecích okruhů od citlivé slaboproudé kabeláže. Pro spolehlivý provoz příslušenství posuvných bran je nutné zvolit vhodné typy vodičů, které odolají vnějším vlivům a zamezí nežádoucímu rušení signálu.
Jaký kabel použít pro příslušenství posuvných bran?
Pro venkovní instalace, jako je propojení fotobuněk nebo bezpečnostních prvků, doporučuji využít stíněný kabel TCEPKPFLE 1x4x0,6 mm. Tento typ kabelu vykazuje vysokou odolnost vůči vlhkosti a změnám teplot, což je pro venkovní použití klíčové. V případě interiérových instalací či vedení v chráněných trasách postačí kabel SYKFY 3x2x0,5 mm. Slaboproudá kabeláž brány musí být vždy instalována v chráničkách, aby byla zajištěna odpovídající ochrana kabeláže brány před mechanickým poškozením.
- TCEPKPFLE 1x4x0,6 mm: ideální pro venkovní fotobuňky a ovládací prvky.
- SYKFY 3x2x0,5 mm: vhodný pro vnitřní signalizaci a dálkové ovladače.
- Chráničky: nezbytné pro každou trasu kabelu vedenou v zemi či betonovém základu.
Proč vést kabeláž příslušenství odděleně od silových kabelů?
Při návrhu instalace vždy veďte slaboproudou kabeláž odděleně od silových kabelů, jako je kabel CYKY pro brány. Pokud byste souběžně vedli slaboproudé signály a silové napájení motoru, hrozí rušení signálu, které může vést k chybnému vyhodnocení stavu fotobuněk. Častá chyba: vedení všech kabelů v jedné chráničce bez odstínění. Pokud se kabely musí křížit, zajistěte jejich kolmé vedení, abyste minimalizovali elektromagnetickou vazbu mezi obvody.
Zakončení a spojování kabeláže pro posuvné brány
Při realizaci elektroinstalace posuvné brány je klíčové zajistit dokonalé propojení všech prvků, od pohonu až po bezpečnostní fotobuňky. Správné zakončení kabeláže používá kvalitní šroubové či pružinové svorky, které zajistí pevný kontakt bez rizika uvolnění vlivem vibrací brány. Pokud se ptáte, jak správně zapojit kabeláž u posuvné brány v místech, kde nelze použít svorkovnici, přichází na řadu pájení. Spojování kabelů pomocí pájení zajistí trvalý elektrický spoj, který je však nutné následně pečlivě ošetřit.
Každý spoj musí být chráněn proti vlhkosti, která je v exteriéru hlavním nepřítelem systému. Kvalitní izolace chrání spoje kabelů před oxidací a následným zkratem.
- Odizolování vodičů – odstraňte izolaci v délce 10 mm pomocí odizolovacích kleští bez poškození měděného jádra.
- Zapojení do svorek – vložte vodiče do svorkovnice pohonu a pevně dotáhněte šrouby pro zajištění nízkého přechodového odporu.
- Pájení spojů – použijte kalafunu a cínovou pájku pro vytvoření pevného spoje u slaboproudé kabeláže brány mimo rozvaděč.
- Izolace spoje – naneste smršťovací bužírku s lepidlem a nahřejte ji, čímž vytvoříte vodotěsný obal chránící před oxidací.
Odborná rada: Častá chyba při montáži spočívá v ponechání spojů bez dostatečné ochrany v zemi nebo pod krytem pohonu. Vždy používejte propojovací krabice s krytím minimálně IP65, aby nedošlo k mechanickému poškození nebo vniknutí vody k vodičům. Pamatujte, že pro instalaci automatické posuvné brány se pro napájení motoru výhradně používá kabel CYKY pro brány, zatímco pro signální prvky volíme stíněné kabely. Tato instalace se hodí pro trvalé venkovní použití, nehodí se však pro instalace v místech s trvalým výskytem agresivních chemických látek bez další ochrany.
Ochrana kabeláže a bezpečnostní normy
Ochrana kabeláže brání degradaci izolace a zajišťuje dlouhodobou spolehlivost pohonu. Správná ochrana kabeláže brány zahrnuje použití odolných chrániček z PVC nebo HDPE, které eliminují rizika spojená s vlhkostí, pohybem půdy nebo degradací vlivem UV záření.
Druhy chrániček a jejich použití
Pro venkovní instalace pod úrovní terénu využívejte výhradně vysoce odolné chráničky. Chránička typu HDPE vyniká vysokou pevností v tlaku, proto je ideální pro instalaci přímo do betonový základ posuvná brána, kde odolá tlaku zeminy i pojezdu vozidel. Pro trasu vedoucí mezi sloupky postačí ohebná chránička z PVC, která chrání kabeláž před mechanickým poškozením při manipulaci v terénu. Obě varianty spolehlivě eliminují vliv UV záření a zabraňují průniku vlhkosti k vodičům.
- HDPE chráničky: instalace pod vjezdem pro vysokou tlakovou odolnost.
- PVC chráničky: ochrana pro slaboproudá kabeláž brány v chráněných trasách.
- Ukončení chrániček: vždy v revizních krabicích s minimálním krytím IP65.
Bezpečnostní normy a certifikace
Veškerá elektroinstalace posuvné brány musí odpovídat platným normám ČSN pro venkovní elektrická zařízení. Kabel CYKY pro brány volíme v průřezu 3×1,5 mm² pro vzdálenosti do 20 metrů, zatímco pro senzory volíme stíněnou slaboproudou kabeláž brány typu TCEPKPFLE 1x4x0,6 mm. Bezpečnostní normy elektroinstalace vyžadují, aby byla slaboproudá kabeláž pro fotobuňky vedena odděleně od silových rozvodů, čímž se zamezí elektromagnetickému rušení signálu. Při realizaci vždy dbejte na to, aby veškeré komponenty měly certifikace pro venkovní použití a odpovídající stupeň krytí proti vniknutí vody a prachu.
| Typ kabelu | Použití | Doporučený průřez / typ |
|---|---|---|
| Silový kabel | Napájení pohonu | CYKY 3×1,5 mm² (do 20 m) |
| Slaboproudý kabel | Fotobuňky a senzory | TCEPKPFLE 1x4x0,6 mm |
| Koaxiální kabel | Externí anténa | COAX RG 58/U |
Odborná rada: Častá chyba při montáži spočívá v nedostatečném utěsnění průchodů chrániček do motoru pohonu, což vede ke kondenzaci vody a následné korozi elektroniky.
Vhodnost instalace: Tento postup je nezbytný pro všechny trvalé venkovní instalace; pro dočasné provizorní zapojení bez fixace do betonu se tento systém ochrany nehodí.
Otázka: Proč je nutné vést slaboproudou kabeláž odděleně od silové?
Oddělené vedení zabraňuje indukci elektromagnetického rušení ze silového kabelu do citlivých obvodů fotobuněk a ovládacích prvků. Pokud by byly kabely vedeny společně, může docházet k chybovým hlášením pohonu nebo nechtěnému zastavování brány.
Otázka: Jaké krytí musí mít revizní krabice pro venkovní rozvody?
Pro venkovní instalace je vyžadováno minimální krytí IP65, které zajišťuje prachotěsnost a ochranu proti tryskající vodě. Vždy zkontrolujte těsnění průchodek, aby do krabice nepronikala vlhkost, která by mohla způsobit oxidaci kontaktů.
Kompatibilita kabeláže s pohony a automatizačními systémy
Správná elektroinstalace posuvné brány vychází z požadavků konkrétního pohonu, přičemž kompatibilita kabeláže je klíčová pro dlouhodobou funkčnost systému. Pro napájení motoru se standardně používá kabel CYKY pro brány s průřezem 3×1,5 mm, který zajistí dostatečný přísun energie i při vyšším odběru. Slaboproudá kabeláž brány, jako jsou stíněné kabely typu SYKFY nebo JYSTY, je nezbytná pro ovládací prvky a bezpečnostní senzory. Při výběru kabeláže pro automatizační systém vždy ověřte maximální povolenou délku vedení, aby nedocházelo k úbytkům napětí.
Doporučené typy kabeláže pro instalaci
Výběr správného typu kabeláže pro instalaci posuvné brány ovlivňuje spolehlivost celého pohonu. Pro bezchybný provoz doporučuji následující standardy:
- Napájení motoru: kabel CYKY 3×1,5 mm pro zajištění stability napájecího napětí.
- Bezpečnostní prvky: stíněná slaboproudá kabeláž brány pro fotobuňky, která eliminuje elektromagnetické rušení.
- Ovládací signály: komunikační kabely pro externí přijímače nebo tlačítka s průřezem vodičů 0,5 až 0,75 mm.
- Ochrana kabeláže brány: vedení kabelů v chráničkách typu Kopoflex přímo v betonovém základu posuvné brány.
Odborná rada: Častou chybou je vedení silových a slaboproudých kabelů ve společné chráničce, což může vést k chybovému hlášení pohonu posuvné brány. Vždy instalujte tyto okruhy odděleně, aby nedocházelo k indukci rušivých napětí do citlivých řídicích obvodů. Tato kabeláž je vhodná pro běžné automatizační systémy v rodinných domech, nikoliv pro vysoce výkonné průmyslové pohony vyžadující jištění vyššími proudy.
Časté dotazy k instalaci kabeláže posuvných bran
Otázka: Jaký kabel je vhodný pro napájení posuvné brány do 20 metrů?
Použijte kabel CYKY 3×1,5 mm², který je pro vzdálenost do 20 metrů a standardní napětí 230 V plně dostačující.
Otázka: Jaký průřez kabelu je doporučený pro vzdálenost nad 20 metrů?
Pro vzdálenosti 20 až 100 metrů zvolte kabel CYKY 3×2,5 mm² k minimalizaci úbytku napětí v elektroinstalaci posuvné brány.
Otázka: Jaké jsou rozměry betonového základu pro posuvnou bránu do 8 metrů?
Betonový základ posuvná brána vyžaduje šířku 500 mm a hloubku 1000 mm pro zajištění stability konstrukce.
Otázka: Jak dlouho musí betonový základ vyzrát před instalací brány?
Beton musí vyzrát minimálně 14 až 21 dní před samotnou montáží pohonu posuvné brány.
Otázka: Proč je důležité vést kabely v chráničkách?
Chráničky zajišťují ochranu kabeláže brány před mechanickým poškozením a agresivní vlhkostí v zemi.
Otázka: Jaké kabely se používají pro připojení fotobuněk a dálkových ovladačů?
Použijte slaboproudou kabeláž brány typu TCEPKPFLE 1x4x0,6 mm pro venkovní instalaci či SYKFY 3x2x0,5 mm pro vnitřní prostory.
Otázka: Jak správně zakončit kabeláž posuvné brány?
Kabely zakončete svorkami nebo pájením a každý spoj důsledně izolujte proti průniku atmosférické vlhkosti.
Otázka: Jaké materiály chrániček jsou doporučené pro venkovní kabeláž?
PVC a HDPE chráničky jsou ideální, neboť vykazují vysokou odolnost vůči UV záření i mechanickému tlaku zeminy.
Otázka: Jaké bezpečnostní normy musí kabeláž splňovat?
Veškerá instalace musí bezpodmínečně odpovídat platným českým ČSN normám pro venkovní elektrická zařízení.
Otázka: Jak zajistit kompatibilitu kabeláže s pohony brány?
Dodržujte striktní oddělení silových a slaboproudých vodičů a vždy používejte průřezy doporučené výrobcem pohonu.
Otázka: Může být kabeláž vedena v již existujících stavbách?
Ano, instalace v chráničkách je možná i v hotových objektech, pokud zajistíte bezpečné upevnění a krytí dle norem.
Otázka: Jaká je doporučená vzdálenost upevnění chrániček v betonovém základu?
Chráničky fixujte přibližně 250 mm od okraje a 500 mm od hrany betonového bloku pro snadný přístup.
Otázka: Jak zabránit rušení signálu u slaboproudých kabelů?
Vedení slaboproudých kabelů v oddělených trasách od silových vodičů minimalizuje riziko elektromagnetického rušení.
Otázka: Jaký je standardní napájecí proud pro posuvné brány?
Standardní napájecí napětí pro většinu pohonů posuvných bran je 230 V střídavého proudu.
Otázka: Jak se správně připravit na instalaci elektroinstalace posuvné brány?
Před zahájením vypněte přívod elektřiny, ověřte rozměry základu a připravte kabely dostatečné délky pro napojení všech komponentů.
Odborná rada: Častou chybou je instalace bez chráničky, což vede k oxidaci kabelů vlivem zemní vlhkosti. Pro rodinné domy se tento systém hodí, pro průmyslové areály s vysokou frekvencí provozu však vyžaduje stíněné kabely.
