Jak bezpečně a správně zapojit více zásuvek z jednoho drátu
Správné zapojení několika elektrických zásuvek z jednoho drátu vyžaduje znalost správného průřezu vodiče a dodržení bezpečnostních pravidel elektroinstalace. Nesprávné provedení může vést k přetížení obvodu a riziku požáru. Proto je nezbytné postupovat podle platných norem a dbát na bezpečnost práce s elektřinou.
⭐ Co byste měli vědět
- Na jeden elektrický okruh lze bezpečně připojit maximálně 10 zásuvek.
- Pro zásuvky se používají měděné vodiče CYKY-J s průřezem 2,5 mm² jištěné 16A jističem.
- Vodiče se odizolují na délku 10-14 mm, ochranný vodič na 2-3 cm delší než fáze a nulák.
- Používají se šroubové nebo bezšroubové svorky, přičemž šroubové jsou vhodnější pro hliníkové vodiče.
- Při práci je nutné vždy vypnout jistič a ověřit nepřítomnost napětí fázovou zkoušečkou.
Jak správně zapojit několik zásuvek z jednoho drátu krok za krokem
Zapojení několika elektrických zásuvek z jednoho vodiče CYKY-J o průřezu 2,5 mm² jištěného jističem 16A je možné provést bezpečně a přehledně, pokud dodržíte přesný postup. Každá zásuvka musí být připojena správně podle fází, nulového a ochranného vodiče, přičemž vodiče je třeba odizolovat na délku 10-14 mm pro pevné a bezpečné spojení.
Příprava a bezpečnostní opatření
- Vypněte jistič 16A, který chrání daný elektrický obvod, aby nedošlo k úrazu elektrickým proudem.
- Pomocí fázové zkoušečky ověřte, že ve vodičích není žádné napětí.
- Připravte si nářadí – šroubovák s izolovanou rukojetí, kleště na odizolování a případně nůžky na vodiče.
Bezpečnost práce s elektřinou je zásadní, proto nepokračujte bez kontroly napětí.
Odizolování a připojení vodičů

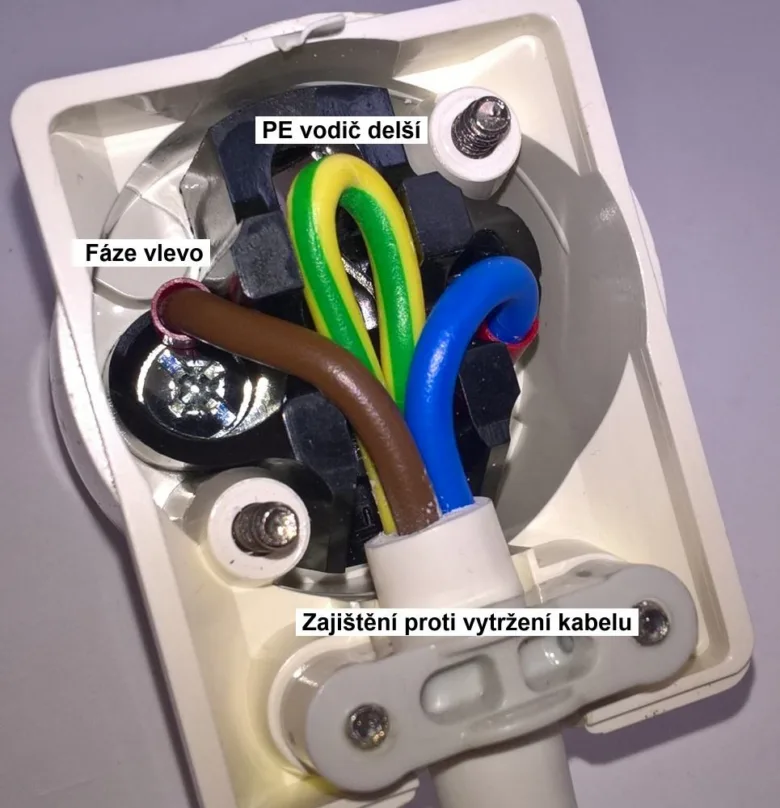

Odizolujte konec vodičů na délku 10-14 mm, aby bylo možné je bezpečně připojit ke svorkám zásuvky. Fázový vodič (obvykle hnědý nebo černý) připojte do levé svorky zásuvky, nulový vodič (modrý) do pravé. Ochranný vodič (žlutozelený) by měl být o 2-3 cm delší, aby správně dosedl do svorky pro zemnění a zajistil spolehlivý kontakt. Svorky pro vodiče pevně utáhněte, aby nedocházelo k jiskření nebo uvolnění.
Zapojení více zásuvek průběžně

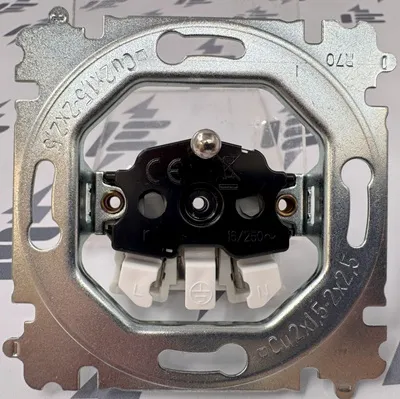

Pro zapojení několika zásuvek z jednoho kabelu použijte průběžné zapojení, kdy od každé zásuvky vedou dva vodiče stejné barvy k další zásuvce. Vhodné jsou zásuvky s dvouvstupovými svorkami, které umožňují snadné připojení a propojení vodičů bez nutnosti spojování drátů mimo svorky. Tímto způsobem lze bezpečně vyrobit několik zásuvek z jednoho drátu, přičemž elektroinstalace zůstává přehledná a bezpečná.
Tip: Častou chybou je nedostatečné utažení svorek, což vede k přehřívání a zkratu. Pro koho se průběžné zapojení hodí, jsou domácí rozvody s více zásuvkami v jedné místnosti, pro koho ne, jsou situace vyžadující samostatné obvody kvůli vyššímu odběru.
Jaké materiály a nářadí jsou potřeba pro zapojení zásuvek
Pro správné a bezpečné zapojení několika zásuvek z jednoho drátu je nezbytné použít kvalitní materiály a vhodné nářadí. Základem elektroinstalace jsou měděné vodiče s izolací z PVC, která chrání vodič před poškozením a zajišťuje bezpečnost práce s elektřinou. Průřez vodiče by měl odpovídat zatížení, například pro jistič 16A se běžně používá průřez 2,5 mm².
K základnímu nářadí patří křížový šroubovák pro montáž zásuvek a kleště pro pevné uchopení vodičů. Odizolovač umožňuje přesné a šetrné odstranění izolace bez poškození vodiče. Ke spojení vodičů jsou ideální WAGO svorky, například typ 2273-202 nebo 221-412, které zajistí spolehlivý a bezpečný kontakt bez potřeby šroubování.
- křížový šroubovák pro montáž a upevnění zásuvek
- odizolovač pro správné odstranění PVC izolace
- kleště pro manipulaci s vodiči
- WAGO svorky jako svorky pro vodiče pro bezpečné spojení
- měděné vodiče s PVC izolací odpovídající průřezu vodiče
Tipy a triky na zapojení více zásuvek z jednoho zdroje
Použití WAGO svorek výrazně usnadní návod na zapojení více zásuvek z jednoho vodiče a minimalizuje riziko chyb při spojování. Na co si dát pozor: častou chybou je nedodržení správného průřezu vodiče, což může vést k přetížení a nebezpečí zkratu. Pro koho se to hodí: tento způsob zapojení je vhodný pro běžné domácí okruhy, nikoliv pro vysokozátěžové spotřebiče.
Jaký průřez vodičů a jištění použít pro více zásuvek
Pro bezpečnou elektroinstalaci zásuvek platí, že se používají měděné vodiče CYKY-J o průřezu 2,5 mm². Tento průřez je vhodný pro jištění jističem s hodnotou 16 A, což odpovídá běžným domácím okruhům. Na jeden takový okruh lze bezpečně připojit až 10 elektrických zásuvek. Překročení tohoto počtu může vést k přetížení vodičů a ohrožení bezpečnosti práce s elektřinou.
Tipy a triky na zapojení více zásuvek z jednoho zdroje
Pro správné připojení několika zásuvek na jeden drát je nutné používat kvalitní svorky pro vodiče a důkladně odizolovat vodiče, aby nedošlo ke zkratům. Vodič CYKY-J o průřezu 2,5 mm² zajistí dostatečnou kapacitu pro proudový odběr více zásuvek.
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Průřez vodiče | 2,5 mm² | Měděný CYKY-J kabel |
| Jištění | 16 A | Jistič pro běžné zásuvkové okruhy |
| Maximální počet zásuvek | 10 | Na jeden okruh |
Odborná rada: Při zapojování více zásuvek ze stejného drátu se vyhněte připojování zásuvek za sebou bez dostatečně pevného spojení, aby nedošlo ke ztrátám napětí nebo přehřívání spojů.
Jaké jsou typy svorek a jak je používat při zapojení zásuvek
Při zapojení několika zásuvek z jednoho drátu jsou zásadní svorky pro vodiče, protože ovlivňují bezpečnost práce s elektřinou i spolehlivost celé elektroinstalace. Volba mezi šroubovými a bezšroubovými svorkami závisí na typu vodičů a požadavcích na montáž.
Šroubové svorky
Šroubové svorky jsou tradiční a velmi spolehlivé spojovací prvky, které se hodí i pro hliníkové vodiče díky pevnosti spoje. Montáž vyžaduje správné utažení šroubů, protože špatně dotažený spoj může způsobit přehřívání. Tento typ svorek je vhodný tam, kde je potřeba trvalé a pevné spojení, například při zapojení více elektrických zásuvek s jističem 16A. Na co si dát pozor: častou chybou je nedostatečné utažení, které může vést k poruše.
Bezšroubové svorky
Bezšroubové svorky, například od značky WAGO, umožňují rychlou montáž bez použití šroubováku a jsou ideální pro měděné vodiče s typickým průřezem vodiče 1,5 až 2,5 mm². Nevýhodou je omezený počet opakování zapojení, což může být problém při častých úpravách elektroinstalace. Tyto svorky jsou vhodné pro situace, kde je třeba rychle připojit několik zásuvek z jednoho zdroje a dodržet bezpečnost práce s elektřinou.
Tipy a triky na zapojení více zásuvek z jednoho zdroje:
- Používejte správný průřez vodiče podle zatížení a délky vedení
- Zvolte vhodný typ svorky podle materiálu vodiče
- Kontrolujte utažení svorek i při bezšroubových typech před zapojením jističe
Správná volba svorek výrazně usnadní instalaci a zvýší bezpečnost vašeho elektrického rozvodu.
Bezpečnostní opatření při práci s elektroinstalací
Při zapojování několika zásuvek z jednoho drátu je nezbytné dodržovat přísná bezpečnostní opatření, která minimalizují riziko úrazu elektrickým proudem a zajistí dlouhodobou spolehlivost elektroinstalace.
Příprava před zapojením
Vždy vypněte jistič 16 A, který chrání daný okruh, a následně ověřte nepřítomnost napětí fázovou zkoušečkou nebo zkoušečkou napětí. Tento krok je povinný, protože i při vypnutém jističe může být v rozvodu nebezpečné napětí. Odizolování vodičů proveďte na délku 10-14 mm podle specifikace zásuvky, aby nedošlo k poškození vodiče ani izolace. Pevné utažení vodičů ve svorkách je klíčové, protože nedostatečné utažení může vést k přehřívání kontaktů a riziku požáru. U hliníkových vodičů používejte výhradně šroubové svorky, protože bezšroubové spoje nejsou pro ně vhodné.
Testování po zapojení
Po dokončení zapojení zásuvek nasaďte plastový kryt a zapněte jistič 16 A. Funkčnost ověřte zkoušečkou napětí nebo připojením spotřebiče s výkonem odpovídajícím běžné zátěži (například žárovka 60 W). Tím potvrdíte správné připojení fáze, nuláku i ochranného vodiče a že průřez vodičů (obvykle 2,5 mm² pro zásuvky jištěné 16 A) odpovídá zatížení. Při nesprávném zapojení může dojít k poruchám nebo přehřívání vodičů, což představuje bezpečnostní riziko.
Tip: Častou chybou je nedostatečné utažení svorek, které způsobuje jiskření a přehřívání kontaktů. Doporučuji vždy po utažení vodiče zkontrolovat pevnost spoje tahem a použít správný nástroj pro utažení dle doporučení výrobce zásuvky.
Pro koho se to hodí: Tento postup je vhodný pro běžné domácí elektroinstalace v sítích TN-C-S s měděnými vodiči CYKY-J o průřezu 2,5 mm² jištěnými jističem 16 A.
Pro koho se to nehodí: Není vhodné pro starší hliníkové rozvody nebo instalace s nižším průřezem vodičů (1,5 mm² s jištěním 10 A nebo 13 A), kde je nutné provést detailní měření impedance smyčky a případně konzultovat s kvalifikovaným elektrikářem.
Jak správně zapojit průběžné zásuvky a jejich schéma
Správné zapojení několika zásuvek z jednoho drátu vyžaduje přesné dodržení schématu a pořadí připojení vodičů. Průběžné zapojení zajišťuje spolehlivý tok elektřiny a bezpečnost celé elektroinstalace.
Schéma a pořadí připojení vodičů
Schéma zapojení zásuvek za sebou z jednoho kabelu používá pro každý pól dva vodiče stejné barvy, aby bylo rozlišení přehledné a vyhovovalo normám. Pořadí připojení vodičů je vždy fáze – nulák – ochranný vodič. Tento postup umožňuje správný tok proudu a minimalizuje riziko zkratu. Vodiče se připojují do svorek zásuvek podle barevného značení a průřezu vodiče, který odpovídá jističům 16A.
Bezpečnostní pravidla při průběžném zapojení
Bezpečnost práce s elektřinou začíná vypnutím jističe 16A v příslušném elektrickém okruhu. Odizolování vodičů musí být provedeno přesně, aby nedošlo k poškození izolace a riziku zkratu. Vodiče je třeba pevně upevnit do svorek pro vodiče, aby se zabránilo pohybu a přehřívání spoje. Častá chyba je slabé utažení svorek, které může vést k jiskření a poškození elektroinstalace.
- Vypnutí jističe – zajistit, aby na obvodu nebyl proud
- Odizolování vodičů – odstranit izolaci dle průřezu vodiče, zpravidla 10-12 mm
- Připojení vodičů – v pořadí fáze, nulák, ochranný vodič dle barevného značení
- Upevnění vodičů ve svorkách – zajistit pevný a bezpečný kontakt
- Kontrola zapojení – ověřit správnost a bezpečnost celého obvodu
Tip: Pro správné zapojení více zásuvek na jeden drát dodržujte vždy předepsaný průřez vodiče a nepřekračujte počet zásuvek, který odpovídá dimenzi jističe 16A.
Tímto způsobem lze bezpečně a efektivně řešit, jak zapojit zásuvky za sebou z jednoho kabelu při respektování pravidel elektroinstalace a bezpečnosti.
Časté dotazy
Kolik zásuvek lze bezpečně připojit na jeden elektrický okruh?
Maximálně 10 zásuvek na jeden elektrický okruh podle platných norem a jištění 16A.
Jaký průřez vodiče je vhodný pro zapojení zásuvek v domácnosti?
Doporučuje se měděný vodič CYKY-J s průřezem 2,5 mm² pro jištění 16A.
Jak dlouho se mají odizolovat vodiče při zapojování zásuvek?
Vodiče se odizolují na délku 10-14 mm podle značení na zásuvce.
Proč je ochranný vodič delší než fáze a nulák?
Ochranný vodič je o 2-3 cm delší, aby při zatažení kabelu zůstal připojený jako poslední, což zvyšuje bezpečnost.
Jaké typy svorek se používají pro připojení vodičů ve zásuvkách?
Používají se šroubové svorky vhodné i pro hliníkové vodiče a bezšroubové svorky pro rychlou montáž měděných vodičů.
Jak postupovat při zapojení zásuvek průběžně z jednoho drátu?
Použijí se dva vodiče stejné barvy pro každý pól zásuvky, připojují se v pořadí fáze, nulák, ochranný vodič.
Jaké nářadí je potřeba pro bezpečné zapojení zásuvek?
Křížový šroubovák, odizolovač, kleště a WAGO svorky jsou základní nástroje pro práci.
Jak zajistit bezpečnost před zapojením zásuvek?
Vypněte jistič a ověřte nepřítomnost napětí fázovou zkoušečkou před zahájením prací.
Jak testovat funkčnost zásuvek po zapojení?
Použijte zkoušečku nebo připojte spotřebič k ověření správného fungování zásuvek.
Co dělat se starými hliníkovými rozvody při přidávání zásuvek?
Doporučuje se revize a případná výměna starých hliníkových rozvodů kvůli omezené životnosti a bezpečnosti.
Jak zapojit dvě zásuvky z jedné zásuvky bez nového kabelu?
Použijte metodu paralelního zapojení, kdy z první zásuvky vyvedete vodiče do druhé, přičemž oba vodiče (fáze a nulák) propojte na svorkách zásuvky. Dbejte na správné jištění a průřez vodičů minimálně 2,5 mm².
Je možné zapojit zásuvku pouze se dvěma vodiči (bez ochranného)?
Ano, lze použít zapojení se dvěma vodiči (fáze a nulák), ale bez ochranného vodiče nelze zajistit bezpečnost, proto je doporučeno použít třížilový kabel s ochranným vodičem pro všechny zásuvky.
