Jak správně číst symboly zásuvek a vypínačů na elektro schématech

Správná interpretace elektrotechnických značek v projektové dokumentaci tvoří základní předpoklad pro bezpečnou montáž a bezchybné zapojení domovních rozvodů. Pochopení standardizovaného značení zásuvek a elektrických symbolů vypínačů vám umožní přesně identifikovat typy přístrojů, jejich krytí i způsob ovládání přímo ve vašich elektroinstalačních schématech.

Jak se značí zásuvky na elektro schématech?

Na elektroinstalačních schématech se zásuvka graficky znázorňuje pomocí půlkruhu nebo kruhu, který je doplněn čarami definujícími způsob instalace a počet kontaktů. Tyto elektrické symboly zásuvek a vypínačů vycházejí z norem elektrotechniky a umožňují jednoznačnou identifikaci typu zásuvky v projektu. Standardní montážní výška zásuvek v obytných prostorách se pohybuje v rozmezí 30 až 45 cm nad podlahou, což projektant na výkresu často doplňuje kótou.

Co znamenají tvary a čáry v symbolech zásuvek?

Základní symbol zásuvky tvoří půlkruh, jehož orientace a vnitřní výplň vypovídají o způsobu montáže. Pokud se ptáte, jak pochopit symboly zásuvek na elektrických výkresech, zaměřte se především na čáru uvnitř půlkruhu:

• Otevřená instalace se značí půlkruhem bez vnitřní čáry, což značí umístění na povrch zdi.
• Vestavěná instalace využívá půlkruh s čarou vedoucí od středu oblouku směrem ven, což značí zapuštění pod omítku.
• Stupeň ochrany IP je u symbolů často indikován přídavným stíněním nebo křížkem, pokud je zásuvka určena do vlhkých prostor.

Častou chybou při čtení výkresů je záměna symbolu zásuvky za značení vypínačů na schématech. Zatímco vypínač je znázorněn jako otevřený nebo uzavřený kontakt s přerušovanou čarou směrem k ovládacímu prvku, zásuvka má vždy pevně definovaný půlkruhový základ. Pokud narazíte na symbol, kde půlkruh doplňuje plná čára směřující ke stěně, jde o značení zásuvky s ochranným kolíkem.

Jak se značí duplexní a vícezásuvky?

Způsob, jak se ve výkresu značí dvojzásuvka, vychází z násobnosti základního symbolu. Namísto jednoho kontaktu se v půlkruhu objevují dvě nebo více čar, které reprezentují počet pólů pro připojení spotřebičů. Pro přehlednost v elektroinstalačních schématech platí tato pravidla:

• Dvojzásuvka (duplexní) se značí dvěma čarami vycházejícími z jednoho půlkruhu.
• Vícezásuvky (triplexní či čtyřzásuvné) jsou indikovány odpovídajícím počtem čar, případně číselným indexem u symbolu.

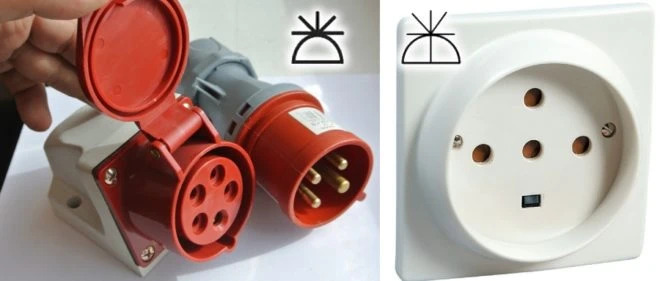

• Třífázová zásuvka, tedy jak vypadá schématická značka zásuvky 400V, se od běžné liší přidanou vodorovnou úsečkou a označením počtu kontaktů.

Tyto elektrotechnické značky se hodí pro každého, kdo provádí rekonstrukci nebo čte projektovou dokumentaci, ale nejsou vhodné pro laické posouzení bezpečnosti zapojení. Na co si dát pozor: samotný symbol neurčuje jištění obvodu, pouze fyzický typ zásuvky, proto vždy kontrolujte doprovodnou legendu výkresu pro specifikaci jističů.

Jak se značí vypínače na elektro schématech?

Při čtení elektroinstalačních schémat identifikujete základní prvek ovládání světel pomocí kruhu s horní pomlčkou. Právě takto se značí vypínač na elektrotechnickém schématu a tento základní tvar tvoří univerzální základ pro všechny typy spínacích přístrojů.

Co znamenají háčky u symbolu vypínače?

Symbol vypínače je definován kruhem, ze kterého vychází jedna svislá pomlčka směrem vzhůru. Klíčovým prvkem pro určení typu ovládání jsou drobné háčky umístěné na této pomlčce, které přímo indikují počet klíčů nebo tlačítek na přístroji. Pokud se ptáte, které symboly se používají pro vypínače v elektrotechnických schématech, odpověď hledejte právě v počtu těchto grafických prvků.

• Jeden háček: označuje jednoduchý vypínač určený pro ovládání jednoho světelného okruhu.
• Dva háčky: značí sériový vypínač, který umožňuje nezávislé ovládání dvou světelných skupin z jednoho místa.
• Tři háčky: reprezentují trojitý vypínač, využívaný pro komplexní světelné soustavy v rozsáhlých prostorech.

Standardizovaná montážní výška vypínače činí 90 cm od podlahy, což zajišťuje ergonomické ovládání pro většinu uživatelů. Častá chyba při čtení výkresů spočívá v záměně vypínače se zásuvkou. Pamatujte, že zatímco zásuvky mají odlišné elektrické symboly, vypínač vždy rozpoznáte podle přítomnosti ovládacího prvku (háčku) na pomlčce kruhu.

Jak se značí přepínače a průchody?

Elektrotechnické značky pro přepínače vycházejí ze základního symbolu vypínače, ale doplňují jej o další orientační čáry. Přepínač, často označovaný jako řazení č. 6, umožňuje ovládat jedno světlo ze dvou různých míst. Ve výkresech jej poznáte podle toho, že ke kruhu a pomlčce přibývají další spojnice směřující ke kontaktu. Pokud potřebujete pochopit, jak se značí vypínač na elektrotechnickém schématu v režimu křížového přepínání (řazení č. 7), hledejte symboly s dalšími přidanými čarami, které naznačují možnost změny směru proudu.

• Jednoduchý vypínač: základní kruh s pomlčkou bez dalších doplňků.
• Přepínač (schodišťový): kruh s pomlčkou a přidanou šikmou čarou.
• Křížový vypínač: symbol doplněný o křížové propojení, umožňující ovládání ze tří a více míst.

Tento systém značení je důležitý pro správnou instalaci. Vždy si ověřte stupeň ochrany IP, pokud se tyto prvky nacházejí v koupelnách nebo exteriéru. Pro koho se tyto složité konfigurace hodí? Jsou ideální pro rozlehlé chodby a otevřené obývací prostory. Naopak pro malé místnosti s jedním vstupem jsou zbytečně komplikované a z hlediska nákladů na elektroinstalaci neefektivní.

Jak rozlišit typy zásuvek podle symbolů?

Rozlišení typu zásuvky na elektroinstalačních schématech probíhá na základě kombinace základního geometrického tvaru a doplňujících značek. Pochopení těchto elektrotechnických značek je zásadní pro správnou realizaci instalace, dodržení předepsané montážní výšky zásuvek a zajištění bezpečného napětí v obvodu.

Jak se značí přisazené a vestavěné zásuvky?

Způsob instalace zásuvky přímo ovlivňuje její grafické zobrazení v projektu. Vestavěná zásuvka se standardně značí jako půlkruh se svislou čarou kolmou na spodní rovinu, což značí zapuštění do zdi. Naproti tomu přisazená zásuvka je reprezentována prázdným půlkruhem bez vnitřních čar, což indikuje montáž na povrch stěny. Tyto elektrické symboly zásuvek a vypínačů umožňují elektrikáři okamžitě rozpoznat náročnost stavební přípravy. Při čtení výkresů věnujte pozornost také stupni ochrany IP, který bývá u přisazených zásuvek často vyšší, například IP44 až IP55, kvůli náročnějším provozním podmínkám. Častá chyba v praxi spočívá v záměně těchto symbolů, což vede k nákupu nevhodného typu materiálu nebo k instalaci, která neodpovídá normám elektrotechniky pro dané prostředí.

Jak se značí zásuvky s ochranou GFCI a USB?

Moderní elektroinstalační schémata využívají doplňkové značení zásuvek pro identifikaci speciálních funkcí. Pokud výkres obsahuje symbol s označením GFCI, jedná se o zásuvku s ochranou proti úrazu elektrickým proudem, která je nezbytná v prostorách se zvýšenou vlhkostí. USB zásuvka je ve schématech označena symbolem USB vedle standardní značky, což jasně signalizuje přítomnost integrovaného napájecího portu pro nabíjení. Tato značení usnadňují pochopení funkčnosti obvodu ještě před zahájením montáže.

Jak se značí dvojzásuvky a speciální typy zásuvek ve výkresech?

Dvojzásuvka, často označovaná jako duplexní zásuvka, je ve výkresech znázorněna dvěma rovnoběžnými čarami uvnitř symbolu, zatímco triplexní zásuvka využívá tři čáry. U třífázových rozvodů se setkáte s označením zásuvky 400V, která se od běžné 230V verze liší počtem pólů v symbolu a specifickým napětím. Podlahová zásuvka má specifické značení v kruhu umístěném uvnitř čtverce, který definuje její zapuštění do konstrukce podlahy.

Odborná rada: Při kontrole projektu si vždy ověřte legendu, protože elektrotechnické značky se mohou mírně lišit podle konkrétní normy, jako je IEC 60027. Tento systém značení se hodí zejména pro techniky a projektanty, zatímco pro běžného uživatele je důležitější správné rozmístění prvků podle budoucího vybavení interiéru. Pozor si dejte na případy, kdy je v jednom obvodu kombinováno více typů zásuvek, což vyžaduje pečlivé dodržení elektroinstalačních schémat pro předejití přetížení vedení. Tento přístup se hodí pro novostavby a kompletní rekonstrukce, zatímco pro drobné opravy stávajících rozvodů není vždy nutné detailní překreslování celého schématu.

Jak interpretovat symboliku stupně ochrany (IP) u zásuvek a vypínačů?

Stupeň ochrany IP, definovaný mezinárodní normou, určuje odolnost elektroinstalačních prvků proti vniknutí cizích těles a kapalin. Správné pochopení těchto kódů je zásadní pro projektování bezpečných instalací, neboť elektrické symboly zásuvek a vypínačů ve výkresech musí vždy odpovídat prostředí, do kterého jsou přístroje osazeny. První číslice v označení IP vyjadřuje ochranu před nebezpečným dotykem a vniknutím pevných částic, zatímco druhá číslice specifikuje odolnost proti proniknutí vody.

Základní orientaci v projektech vám usnadní návod na čtení symbolů zásuvek a vypínačů ve schématech. Standardní interiérové přístroje mívají krytí IP20, což znamená, že chrání uživatele pouze proti předmětům větším než 12,5 mm, ale postrádají jakoukoli ochranu proti vodě. Pro vlhké prostory, jako jsou koupelny nebo venkovní instalace, se používají prvky s vyšším krytím. Například IP44 chrání vnitřní mechanismy proti předmětům větším než 1 mm a současně odolává stříkající vodě, tedy dešti. Náročnější podmínky vyžadují stupeň IP55, který zajišťuje ochranu proti prachu a odolá i slabším proudům vody z libovolného směru.

Odborná rada: Při návrhu elektroinstalačních schémat vždy zohledněte montážní výšku zásuvek v kombinaci s krytím IP. Častá chyba spočívá v umístění prvků s nízkým IP do zón s rizikem kondenzace nebo přímého kontaktu s vodou, což může vést ke zkratu. Pamatujte, že značení zásuvek a vypínačů ve výkresech musí být čitelné a v souladu s platnými normami elektrotechniky, aby montážní firma přesně věděla, jaký typ přístroje má osadit. Tento systém značení je vhodný pro standardní domovní instalace, nikoli však pro průmyslové provozy s agresivním chemickým prostředím, kde jsou kladeny specifické nároky na odolnost materiálů.

Jaké jsou běžné kombinace symbolů zásuvek a vypínačů?

Kombinovaná jednotka představuje efektivní řešení v místech s omezeným prostorem, kde v jednom rámečku sdružujete ovládací prvek a napájecí bod. V rámci projektové dokumentace se tyto celky kreslí jako logické spojení dvou samostatných prvků, což vyžaduje znalost, jak se správně značí vypínač na elektrotechnickém schématu v kombinaci se zásuvkou. Tyto elektrické symboly zásuvek a vypínačů musí být ve výkresu orientovány tak, aby bylo zřejmé, zda se jedná o vícenásobný rámeček nebo jeden sdružený přístroj.

Výhody a zásady kombinovaných jednotek

Hlavním benefitem je společné vedení vodičů, které snižuje nároky na počet instalovaných krabic pod omítkou a zjednodušuje kabeláž. Při návrhu elektroinstalační dokumentace se kombinované symboly zásuvek a vypínačů zakreslují těsně vedle sebe, přičemž se zachovává standardizované značení zásuvek a vypínačů podle norem elektrotechniky.

• Sdružené přístroje umožňují napájení a ovládání osvětlení z jednoho montážního bodu.
• Společné vedení vodičů výrazně zkracuje délku potřebných kabelů v instalaci.
• Každý prvek v kombinaci si zachovává vlastní elektrotechnické značky pro jednoznačnou identifikaci typu.
• Při návrhu vždy zohledněte montážní výšku zásuvek, která se standardně pohybuje okolo 30 cm nad podlahou, zatímco vypínače umisťujeme do výšky 105 až 120 cm.

Odborná rada: Častá chyba při kreslení schémat spočívá v chybějícím rozlišení mezi přístroji umístěnými v jednom vícenásobném rámečku a skutečnou kombinovanou jednotkou. Vždy dbejte na to, aby stupeň ochrany IP odpovídal prostředí, v němž bude sestava instalována, zejména v prostorách s vyšší vlhkostí.

Kombinované jednotky se hodí pro instalace v kuchyňských linkách nebo u vstupních dveří, kde potřebujete maximální funkčnost na minimální ploše. Pro technicky velmi složité instalace s mnoha obvody však toto řešení není vhodné, neboť může dojít k nepřehlednosti v elektroinstalačních schématech a ztížení následné údržby. Vždy postupujte podle platných norem pro značení prvků v projektové dokumentaci.

Jak prakticky použít symboly v projektech?

Každý kvalitní elektroinstalační projekt vyžaduje přesnou práci s výkresovou dokumentací. Interpretace symbolů je klíčová pro správnou instalaci, protože i drobná záměna mezi typy přístrojů může vést k nefunkčnímu zapojení. Základem je vždy legenda ve výkresu, která vysvětluje význam symbolů použitých konkrétním projektantem. V praxi se často setkáte se standardizovanými prvky, avšak jejich konkrétní provedení v projektu závisí na zvoleném typu instalace.

Jak číst elektrické značky zásuvek a vypínačů v projektech

Při studiu dokumentace se zaměřte na detaily, jako jsou elektrické symboly pro řazení vypínačů nebo počet pólů u zásuvek. Pokud narazíte na symbol zásuvky s dodatečným označením, vždy hledejte odkaz na stupeň ochrany IP nebo specifické vlastnosti, jako je ochrana proti přepětí.

Při práci s výkresy dodržujte tento postup pro správné pochopení:

• Ověření legendy – vždy začněte kontrolou tabulky legendy, která definuje elektrotechnické značky pro daný projekt.
• Identifikace typu přístroje – rozlište symbol vypínače podle řazení (například řazení č. 5 pro střídavé přepínání) a symbol zásuvky podle jejího určení.
• Kontrola popisek – u každého prvku hledejte doplňující údaje, jako je montážní výška zásuvek nad podlahou nebo příkon spotřebiče.
• Analýza vazeb – sledujte čáry propojení, které určují, který vypínač ovládá konkrétní světelný okruh.

Odborná rada: Častá chyba při čtení plánů spočívá v přehlédnutí specifikace napětí u silových zásuvek. Schématická značka zásuvky 400V se výrazně liší od běžné zásuvky 230V a jejich záměna v projektu znamená vážné riziko pro připojené spotřebiče.

Značení zásuvek a vypínačů se řídí normami elektrotechniky, ale v praxi se setkáte s různou mírou detailu. Tento systém se hodí pro elektrikáře a techniky realizující instalaci dle projektu, zatímco pro laiky může být interpretace složitějších schémat bez zaškolení matoucí. Na co si dát pozor: vždy si ověřte, zda výkres odpovídá aktuální revizi dokumentace, protože dodatečné změny v elektroinstalačních schématech bývají v praxi častým zdrojem chyb při montáži.

Jaké normy ovlivňují značení zásuvek a vypínačů?

Jednotné elektrotechnické značky používané ve schématech vycházejí z mezinárodně uznávaných standardů, které minimalizují riziko chyb při projektování i realizaci elektroinstalací. Základním pilířem je norma IEC 60617, která definuje grafické elektrické symboly zásuvek a vypínačů tak, aby byly srozumitelné pro odborníky po celém světě. V českém prostředí tyto normy elektrotechniky zajišťují vysokou úroveň bezpečnosti a technickou kompatibilitu všech prvků v domovní instalaci.

Význam standardizace ve výkresech

Správné značení zásuvek ve výkresech musí reflektovat nejen typ přístroje, ale také jeho parametry, jako je stupeň ochrany IP nebo montážní výška zásuvek. Zatímco mezinárodní norma IEC 60617 představuje globální základ, v technické praxi se můžete setkat i s jinými systémy:

• ANSI: Americký standard, který využívá odlišné grafické konvence pro elektrické symboly zásuvek a vypínačů.
• GOST: Regionální norma historicky využívaná v zemích východní Evropy, která se v některých detailech liší od evropského systému.
• SNiP: Ruské stavební normy, které často doplňují technické požadavky na instalaci a rozmístění prvků v budovách.

Při tvorbě dokumentace je klíčové držet se aktuálních českých technických norem (ČSN), které přejímají evropské standardy. Význam symbolů zásuvek a vypínačů ve výkresech spočívá v jejich jednoznačnosti – každý symbol musí jasně komunikovat funkci prvku bez nutnosti dalších vysvětlivek.

Odborná rada: Při čtení výkresů si vždy ověřte legendu, protože i v rámci norem elektrotechniky existují drobné variace v zobrazení specifických prvků, jako jsou kombinované jednotky či zásuvky s ochranou proti přepětí. Častou chybou je záměna symbolu pro vypínač s jinou funkcí kvůli nepozornosti při přebírání starších šablon. Toto značení se hodí pro projektanty a revizní techniky, kteří potřebují přesný přehled o instalaci, zatímco pro laiky může být interpretace složitých schémat bez zaškolení matoucí.

Časté dotazy o symbolech zásuvek a vypínačů

Při práci s výkresy je klíčové ovládat elektrotechnické značky, které určují přesnou specifikaci instalovaných prvků. Návod na čtení symbolů zásuvek a vypínačů ve schématech vyžaduje znalost norem, které definují jak elektrické symboly, tak i způsob jejich grafického zápisu.

Otázka: Jak se značí zásuvka na elektroinstalačním schématu?

Zásuvka je znázorněna půlkruhem nebo kruhem, přičemž plná čára uvnitř symbolu označuje vestavěnou montáž pod omítku. Otevřená instalace na povrchu se značí půlkruhem bez výplně či s odlišným typem čáry.

Otázka: Jak se pozná dvojzásuvka ve schématu?

Dvojzásuvka je v symbolu znázorněna dvěma rovnoběžnými čarami nebo dvěma půlkruhy sdílejícími společnou základnu. Tento zápis jasně odlišuje jeden montážní bod od dvou samostatných zásuvek umístěných vedle sebe.

Otázka: Co znamenají háčky u symbolu vypínače?

Každý háček na konci linky symbolu vypínače odpovídá jednomu klíči či tlačítku ovladače. Jeden háček značí jednopólový vypínač, zatímco více háčků indikuje řazení pro více světelných okruhů.

Otázka: Jaká je doporučená montážní výška zásuvek?

Montážní výška zásuvek se obvykle pohybuje v rozmezí 30 až 45 cm nad hotovou podlahou pro běžné obytné prostory. V kuchyňských linkách se zásuvky umisťují do výšky 48 cm, případně dle dispozic pracovní plochy.

Otázka: Jak se značí zásuvky s ochranou proti úrazu?

Symbol zásuvky může obsahovat doplňkové označení typu GFCI, které definuje přítomnost proudového chrániče. Tato ochrana je nezbytná v prostorách se zvýšenou vlhkostí nebo u venkovních instalací.

Otázka: Co znamená označení IP44 u zásuvek a vypínačů?

Stupeň ochrany IP44 značí odolnost proti vniknutí předmětů větších než 1 mm a odolnost proti stříkající vodě. Tyto prvky jsou nutné v koupelnách, prádelnách a venkovních zastřešených prostorech.

Otázka: Jak se značí přepínač ve schématu?

Přepínač je znázorněn kruhem s linkami a háčky, které jsou odlišně orientovány oproti běžnému vypínači. Tato značka signalizuje možnost změny směru proudu nebo přepínání mezi dvěma okruhy.

Otázka: Jaké normy se používají pro značení symbolů zásuvek a vypínačů?

Značení vychází primárně z mezinárodní normy IEC 60617, která definuje univerzální grafické značky. V českém prostředí se dále přihlíží k souvisejícím normám řady ČSN pro elektroinstalace nízkého napětí.

Otázka: Jak se značí podlahová zásuvka?

Podlahová zásuvka je v elektroinstalačním schématu zakreslena kruhem umístěným uvnitř čtverce. Tento symbol zdůrazňuje specifický způsob instalace do podlahových krabic nebo kanálů.

Otázka: Jaká je doporučená montážní výška vypínačů?

Standardní montážní výška vypínačů činí přibližně 90 cm nad hotovou podlahou. Obvykle se instalují v odstupu 10 cm od zárubní dveří na straně kliky.

Otázka: Co znamená symbol USB u zásuvky?

Symbol USB v blízkosti značky zásuvky informuje o přítomnosti integrovaného napájecího modulu. Ten umožňuje přímé nabíjení mobilních zařízení bez nutnosti použití samostatného adaptéru.

Otázka: Jak se značí trojzásuvka?

Trojzásuvka je v symbolu vyznačena třemi rovnoběžnými čarami nebo segmenty uvnitř kruhu. V projektové dokumentaci toto značení zjednodušuje přehled o počtu přístrojových pozic v jedné krabici.

Otázka: Jak rozlišit zásuvku s izolovaným uzemněním?

Označení IG u symbolu zásuvky značí izolované uzemnění, které minimalizuje elektromagnetické rušení. Tento typ je vyžadován v citlivých datových centrech či laboratořích.

Otázka: Jak se značí kombinované zásuvky a vypínače?

Kombinované jednotky využívají v jednom výkresovém bloku symboly obou prvků. Často bývají propojeny společnou čarou znázorňující sdílený přívodní vodič v rámci jednoho rámečku.

Otázka: Jaký je význam symbolu WP u zásuvek?

Zkratka WP označuje odolnost vůči povětrnostním vlivům (Weather Proof). Tyto zásuvky disponují těsněním a krytkou, což je klíčové pro venkovní instalace bez přímého zastřešení.

Otázka: Jak se značí průchozí vypínač?

Průchozí vypínač neboli schodišťový spínač má symbol s linkami směřujícími k oběma stranám. Umožňuje ovládání jednoho světelného zdroje ze dvou nezávislých míst.

Otázka: Jak se značí zásuvka 400V?

Symbol zásuvky pro 400V obsahuje specifické označení napětí nebo pětikolíkový konektor. Často se doplňuje o barevné kódování, které odpovídá průmyslovým standardům pro třífázové rozvody.

Otázka: Jaké jsou rozdíly mezi přisazenými a vestavěnými zásuvkami v symbolice?

Zásuvky pro instalaci na omítku se kreslí půlkruhem bez vnitřní výplně. Vestavěné zásuvky pod omítku jsou definovány plnou čarou procházející středem symbolu.

Otázka: Jaké jsou běžné chyby při čtení symbolů zásuvek a vypínačů?

Častá chyba: záměna jednopólového vypínače za přepínač kvůli nepozornosti při kontrole háčků. Na co si dát pozor: vždy ověřte legendu výkresu, protože někteří projektanti mohou používat specifické firemní značení nad rámec běžných norem.

Otázka: Jak se správně označuje zásuvka ve výkresu elektroinstalace?

Zásuvka se označuje standardizovaným symbolem doplněným o indexy, které určují typ a napětí. Správné označení se hodí pro elektrikáře při realizaci, zatímco pro koncového uživatele je důležité pochopení montážní výšky a umístění.
