Jak vybrat kanalizační potrubí: typy, průměry a instalace
Správný výběr plastového kanalizačního potrubí závisí na znalosti typů trubek, jejich průměrů a montážních pravidel. Například HT a KG trubky mají odlišné vlastnosti a použití, přičemž norma odpadní potrubí přesně určuje požadavky na průměry odpadních trubek WC a dalších instalací. Pokud zvolíte nesprávný průměr nebo typ, může dojít k problémům s funkčností i životností celé kanalizace.
⭐ Co byste měli vědět
- Kanalizační potrubí se vyrábí převážně z PVC (KG trubky) a PP (HT trubky) s životností až 50 let.
- Standardní průměry odpadních trubek pro domácí kanalizaci jsou 32 mm až 110 mm, venkovní kanalizace má průměry od 110 mm do 630 mm.
- Kruhová tuhost SN4 je běžná pro střední zatížení, například u KG trubek 125 mm.
- Doporučený sklon potrubí je 2-3 % pro průměry do 110 mm, u větších průměrů 0,8 %.
- Trubky se dodávají v délkách 0,5 m až 5 m, běžně jsou 1, 2, 3 a 5 m délky.
Přehled hlavních typů plastových kanalizačních potrubí a jejich použití
Plastové kanalizační potrubí se liší podle materiálu, barvy a určení. Pro venkovní kanalizaci se běžně používá KG potrubí z PVC, které má charakteristickou oranžovou barvu a splňuje normu odpadního potrubí pro venkovní použití. Vnitřní odpadní systémy vyžadují HT potrubí z polypropylenu (PP), šedé barvy, které snáší teploty až 95 °C a je vhodné například pro odpadní trubky u WC s průměrem 110 mm. Pro flexibilní a odolné řešení lze využít PE potrubí, které vyniká svou pružností.
Typy a průměry kanalizačního potrubí
- KG trubky průměry odpovídají běžným venkovním instalacím, standardní velikost je 110 mm pro hlavní odpadní potrubí
- HT trubky průměry se pohybují od 50 mm do 160 mm, přičemž průměr odpadní trubky WC je typicky 110 mm
- PE potrubí se často používá pro speciální aplikace, kde je potřeba zvýšená odolnost vůči tlaku a pružnost
Při výběru kanalizačního potrubí je nutné zvážit, kde bude potrubí instalováno, jaké teploty bude snášet a jaký materiál odpovídá normám pro daný typ odpadního potrubí.
Standardní průměry kanalizačního potrubí pro různé instalace
Standardní průměry kanalizačního potrubí se liší podle specifického použití vnitřní nebo venkovní kanalizace a podle typu objektu. Pro správný výběr velikosti je třeba znát doporučené průměry, které odpovídají normám a zajišťují bezproblémový odvod odpadních vod. Níže najdete přehled typů a průměrů kanalizačního potrubí vhodných pro různé instalace.
Standardní průměry HT potrubí pro vnitřní instalace
HT trubky se běžně vyrábějí v průměrech od 32 mm do 110 mm, což pokrývá většinu vnitřních odpadních tras v domácnostech. Menší průměry 32-50 mm se používají pro odtoky z umyvadel nebo dřezů, zatímco odpadní trubky 110 mm jsou standardem pro odpad z WC. Materiál odpadního potrubí HT je plastový, což zajišťuje odolnost proti korozi a snadnou montáž. Norma odpadní potrubí stanovuje tyto průměry jako optimální pro běžné použití ve vnitřní kanalizaci, kde tlak vody a objem odpadních vod nejsou extrémní.
Průměry kanalizačních trubek pro rodinné a vícepatrové domy
Pro venkovní kanalizaci rodinných domů se používají plastové kanalizační trubky o průměru 100 až 150 mm, což umožňuje efektivní odvod splašků a dešťové vody. U vícepatrových budov je třeba počítat s větším objemem odpadních vod, proto norma doporučuje průměry 160 až 200 mm. Tyto rozměry zajišťují plynulý průtok a minimalizují riziko ucpání. Pro připojovací potrubí mezi budovou a veřejnou kanalizací se často volí průměr 150 mm, přičemž materiálem jsou nejčastěji KG trubky s dostatečnou pevností pro venkovní použití.
| Typ instalace | Doporučený průměr (mm) | Materiál |
|---|---|---|
| Vnitřní kanalizace | 32-110 | HT potrubí |
| Rodinný dům (venkovní) | 100-150 | KG trubky |
| Vícepatrová budova | 160-200 | KG trubky |
Tip: Při výběru průměru kanalizačního potrubí pro domácí instalaci je třeba brát v úvahu nejen velikost odpadních zařízení, ale i délku potrubí a počet odboček, které mohou ovlivnit průtok a riziko ucpání. Podrobnosti a normy najdete na portálu eagri.cz.
Technické parametry, normy a materiálové vlastnosti plastových kanalizačních trubek
Technické parametry, normy a materiálové vlastnosti plastových kanalizačních trubek jsou klíčové pro správný výběr a dlouhodobou spolehlivost kanalizačního systému. Níže popisuji základní hodnoty kruhové tuhosti, teplotní odolnosti materiálů a platné normy v České republice.
Kruhová tuhost SN4 a její význam pro kanalizační potrubí
Kruhová tuhost SN4 představuje standardní hodnotu, která označuje střední zatížení kanalizačního potrubí vhodného pro běžné podmínky uložení v zemi. Tato tuhost zajišťuje dostatečnou pevnost trubek, aby odolaly tlakům půdy a provoznímu zatížení bez deformací. Hodnoty SN2, SN8, SN10 a SN16 určují různé úrovně pevnosti od nízké až po vysokou, přičemž SN4 je nejčastěji používaná pro venkovní kanalizaci rodinných domů. Správně zvolená kruhová tuhost prodlužuje životnost a zajišťuje stabilitu celého kanalizačního systému.
Teplotní odolnost a životnost plastových kanalizačních trubek
PVC kanalizační potrubí má teplotní odolnost v rozsahu od -10 °C do +65 °C, což ho činí vhodným pro běžné odpadní vody s teplotou do 65 °C. Polypropylen (PP) odolává teplotám až do 95 °C, proto se využívá tam, kde jsou požadavky na vyšší teplotní zatížení. Podle českých norem a platných certifikací dosahuje životnost těchto materiálů až 50 let, což potvrzuje jejich spolehlivost pro dlouhodobé využití. Výběr správného materiálu a dodržení normativních požadavků je zásadní pro bezproblémový provoz kanalizace.
| Typ potrubí | Kruhová tuhost (SN) | Teplotní odolnost | Životnost (roky) |
|---|---|---|---|
| PVC | SN2, SN4, SN8 | -10 °C až +65 °C | až 50 |
| PP | SN4, SN8, SN10, SN16 | -10 °C až +95 °C | až 50 |
| KG (plast) | SN4, SN8 | do +65 °C | až 50 |
Jaké normy platí pro průměry odpadních trubek v ČR stanovují přesné požadavky na materiál, pevnost a rozměry kanalizačních systémů. Typy a průměry kanalizačního potrubí jsou standardizovány, například odpadní trubky 110 mm jsou běžné pro WC a hlavní odpady. HT trubky průměry se pohybují od 40 mm pro odpadní potrubí umyvadel po 110 mm pro toalety. Výběr správného průměru a typu materiálu je nezbytný pro spolehlivou funkčnost kanalizace.
Tip: Častou chybou je nevhodná volba kruhové tuhosti, kdy například použití SN2 v místech s vyšším zatížením vede k deformacím a poruchám potrubí. Pro rodinné domy se proto doporučuje minimálně SN4. Tento parametr je zásadní i pro správné uložení a montáž potrubí.

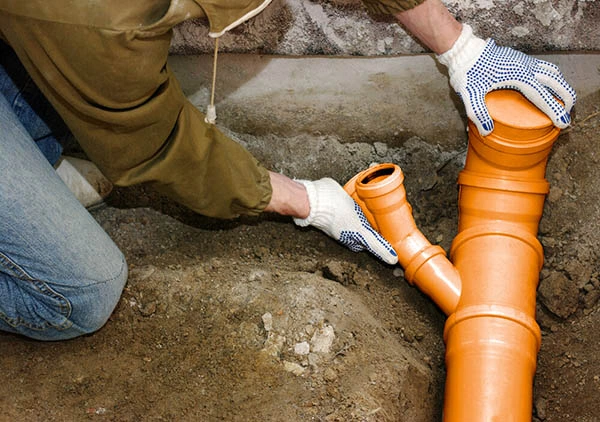

Postup instalace plastového kanalizačního potrubí krok za krokem
Postup montáže plastového kanalizačního potrubí vyžaduje přesné dodržení několika zásad od přípravy výkopu až po správné spojení a uložení trubek. Následující kroky vám pomohou zajistit, že instalace kanalizace bude funkční a bez problémů.
Příprava výkopu a podloží
Výkop pro instalaci kanalizačního potrubí by měl mít minimální hloubku 0,7 metru ve volném terénu a alespoň 1 metr pod komunikacemi, aby byla zajištěna dostatečná ochrana potrubí. Podloží se upraví ložem z materiálu s částicemi do 30 mm, které umožní rovnoměrné uložení trubek a zabrání jejich poškození. Pevné a rovné lože je klíčové pro stabilitu systému a správný sklon potrubí.
Uložení trubek a nastavení sklona
Pro správný odtok kanalizační vody je doporučený sklon potrubí 2-3 % u průměrů do 110 mm. U větších průměrů, například u odpadních trubek 110 nebo HT trubek, se doporučuje sklon snížit na 0,8 %. Tento úhel zajistí samovolný tok odpadních vod bez rizika ucpání. Instalace kanalizace proto vyžaduje přesné zaměření a kontrolu roviny během ukládání trubek.
Spojování trubek a těsnění
KG trubky, které jsou běžné u odpadních systémů, se spojují hrdlovými spoji vybavenými pryžovým těsněním, jež zajišťuje těsný a vodotěsný spoj. Pro zvýšení pevnosti a jistoty spoje lze použít také speciální lepidlo určené pro plastové kanalizační potrubí. HT trubky, často využívané pro odpadní potrubí WC, se obvykle lepí nebo svařují, což vyžaduje přesnou technologii a vhodné materiály. Správné spojení a čistota spojovaných ploch jsou klíčové pro dlouhodobou funkčnost kanalizačního systému.
- Příprava výkopu – vykopat výkop o hloubce minimálně 0,7 m ve volném terénu a 1 m pod komunikacemi
- Vytvoření lože – položit materiál s částicemi do 30 mm pro stabilní uložení trubek
- Uložení trubek – nastavit sklon 2-3 % pro průměry do 110 mm, 0,8 % pro větší průměry
- Spojování trubek – použít hrdlové spoje s pryžovým těsněním u KG trubek, lepidlo nebo svařování u HT trubek
- Kontrola spojů – zkontrolovat čistotu a správné zasazení těsnění pro těsnost systému
- Obsyp potrubí – zasypat potrubí vhodným materiálem bez ostrých kamenů a zhutnit
Tip: Častá chyba při montáži kanalizace je nedodržení doporučeného sklona potrubí, což vede k ucpání a zpětnému vytékání odpadních vod. Pro domácí instalaci se hodí průměry 110 mm pro hlavní odpadní větve, menší průměry využijte pro odtoky z umyvadel či sprch.
Tento postup montáže kanalizačního systému z plastových trubek zajistí správnou funkci a dlouhou životnost potrubí podle normy odpadního potrubí. Dodržení správného typu a průměru kanalizačního potrubí je nezbytné pro efektivní odvod vody v domácnosti.
Kompatibilita a kombinace různých materiálů a průměrů kanalizačního potrubí
KG trubky a HT trubky představují dva základní typy plastového kanalizačního potrubí, které se běžně používají v odpadních systémech. Kompatibilita potrubí těchto materiálů je zajištěna prostřednictvím speciálních tvarovek, které umožňují jejich bezpečné spojení bez ztráty těsnosti. Pro správnou funkci systému je nezbytné používat tvarovky určené pro kombinaci KG a HT trubek, čímž se zabrání únikům a zkrátí doba montáže.
Různé průměry kanalizačních trubek je nutné spojovat pomocí redukovaných spojení. Například odpadní trubky 110 mm, běžné pro WC, lze bezpečně napojit na menší průměry trubek pomocí vhodné redukce. HT trubky průměry zpravidla začínají od 32 mm až po 160 mm, přičemž volba průměru závisí na konkrétním použití podle normy odpadní potrubí. KG trubky průměry jsou často shodné s HT, což usnadňuje jejich kombinaci v jednom systému.
- Používejte tvarovky kompatibilní s materiálem potrubí pro zajištění těsnosti
- Redukce použijte vždy při spojování různých průměrů trubek
- Kontrolujte normu odpadní potrubí pro správný výběr průměru
Tip: Častou chybou je kombinace různých materiálů bez vhodných tvarovek, což vede k netěsnostem a zkrácení životnosti potrubí. Výběr kanalizačního potrubí by měl vycházet z plánovaného průměru a funkce jednotlivých částí systému. Pro domácí instalace se nejčastěji volí odpadní trubky 110 mm pro WC a odpovídající průměry menších větví.
Časté chyby a doporučení pro správný výběr a instalaci plastového kanalizačního potrubí
Nejčastější chyby při instalaci kanalizačního potrubí souvisejí především s nesprávným průměrem potrubí, nedodržením optimálního sklonu, nekvalitními spoji a nevhodným uložením trubek. Nesprávný průměr, například použití odpadní trubky 110 mm tam, kde je potřeba větší kapacita jako u WC (běžně průměr odpadní trubky WC je 100 až 110 mm), způsobuje časté ucpání a omezuje průtok. Norma odpadní potrubí stanovuje přesné minimální průměry pro jednotlivé účely, například HT trubky průměry 50, 75 a 110 mm a KG trubky průměry pro venkovní kanalizaci.
Nedodržení správného sklonu potrubí (doporučený je 2-3 %) vede k zamrznutí nebo zpětnému toku splašků, což výrazně zhoršuje funkčnost systému. Spoje potrubí musí být pevné a těsné, aby nedocházelo k únikům, a uložení potrubí by mělo respektovat pevnost materiálu odpadního potrubí a zabránit deformacím.
Tipy pro správný výběr a instalaci plastového kanalizačního systému
- Zvolte průměr kanalizačního potrubí přesně podle normy a typu odpadu
- Dodržte sklon potrubí 2-3 % k zajištění hladkého odtoku
- Používejte kvalitní spoje a těsnění odpovídající typu trubek
- Ukládejte potrubí do vhodného podkladu, který zabrání deformacím
- Konzultujte složitější situace s odborníkem, aby byla instalace spolehlivá
Tip: Častá chyba je použití příliš malého průměru pro hlavní odpadní potrubí, což vede k častým ucpávkám. Pro domácí instalace se nejčastěji používají HT trubky průměry 110 mm, které splňují požadavky na odpadní trubky pro WC a další odpadní vody.
FAQ: Časté dotazy k výběru, průměrům a instalaci plastových kanalizačních trubek
Otázka: Jaké jsou dostupné typy kanalizačních trubek a jejich průměry?
Plastové kanalizační potrubí se dělí na KG trubky pro venkovní použití s průměry od 50 do 315 mm a HT trubky pro vnitřní instalace s běžnými průměry 32, 40, 50, 75, 110 a 160 mm. Průměr odpadní trubky WC je standardně 110 mm, což zajišťuje dostatečný průtok.
Otázka: Jak vybrat správný průměr kanalizačního potrubí pro rodinný dům?
Pro rodinný dům se doporučuje použít kanalizační potrubí o průměru 100 až 150 mm, přičemž odpadní trubky 110 mm jsou často volbou pro hlavní odpadní větev. Tento průměr odpovídá normě odpadního potrubí a zajišťuje dostatečný průtok bez rizika ucpání.
Otázka: Jaký je rozdíl mezi KG a HT trubkami a jejich průměry?
KG trubky vyrobené z PVC slouží převážně pro venkovní kanalizaci a mají větší průměry (80 až 315 mm). HT trubky z polypropylenu (PP) jsou určeny pro vnitřní odpadní potrubí a jejich průměry začínají na 32 mm a dosahují až 160 mm.
Otázka: Jaký průměr mají HT kanalizační trubky?
HT trubky mají standardní průměry 32, 40, 50, 75, 110 a 160 mm, což umožňuje jejich univerzální použití ve vnitřních odpadních systémech.
Otázka: Jak správně instalovat plastové kanalizační potrubí?
Postup montáže kanalizačního systému z plastových trubek začíná přípravou výkopu s doporučeným sklonem 2-3 %, následně se trubky spojují hrdlovými spoji s těsněním a ukládají do obsypu z hutněného štěrku. Montáž je třeba provádět dle platných norem ČSN.
Otázka: Jaké jsou nejčastější chyby při instalaci kanalizačního potrubí?
Mezi časté chyby patří použití nesprávného průměru potrubí, nedodržení sklonu, nekvalitní spoje a nedostatečné uložení potrubí v podloží, což může vést k poruchám a únikům.
Otázka: Jaký průměr PPR trubek je vhodný pro vodovodní instalace?
Pro bytové instalace vody se běžně používají PPR trubky s průměry 20, 25 a 32 mm, přičemž 15 mm (půlpalcová) trubka má průměr 15 mm.
Otázka: Jak dlouhá je životnost plastových kanalizačních trubek?
Životnost PVC a PP kanalizačních trubek je minimálně 50 let, u kvalitních KG trubek může dosahovat až 100 let při správné instalaci a provozu.
Otázka: Jaké jsou materiály odpadního potrubí?
Materiály zahrnují PVC (KG trubky), PP (HT trubky) a PE. PVC je odolné vůči mechanickému poškození, PP nabízí vyšší teplotní odolnost a PE pružnost vhodnou pro speciální aplikace.
Otázka: Jak správně spojit KG trubky?
KG trubky se spojují hrdlovými spoji s pryžovým těsněním, která zajišťují těsnost. Pro zvýšení pevnosti spoje lze použít lepidlo, je však důležité používat materiály od jednoho výrobce.
Otázka: Lze kombinovat různé průměry KG potrubí?
Ano, různé průměry se spojují pomocí redukcí a tvarovek stejného výrobce, což umožňuje flexibilní řešení kanalizační trasy.
Otázka: Jaký je provozní teplotní rozsah PVC kanalizačního potrubí?
PVC potrubí je určeno pro teploty od -10 °C do +65 °C, s krátkodobou odolností do 90 °C, což vyhovuje běžným podmínkám odpadních systémů.
Otázka: Jaké jsou ekologické aspekty plastových kanalizačních trubek?
Plastové potrubí je plně recyklovatelné, doporučuje se minimalizovat odpad při montáži a upřednostňovat recyklované materiály, čímž se snižuje environmentální zátěž.
Otázka: Jak řešit ucpání plastového kanalizačního potrubí?
Pro ucpání se doporučují mechanické metody jako zvonky nebo tlakové čištění. Pravidelná údržba a revize potrubí výrazně snižují riziko ucpání.
Otázka: Jaké délky mají běžné plastové kanalizační trubky?
Trubky jsou dostupné v délkách 0,5, 1, 2, 3 a 5 metrů, přičemž nejčastěji se používají 1, 2, 3 a 5 metrové varianty podle potřeby instalace.
Otázka: Jaký je minimální krycí obsyp potrubí?
Krytí by mělo být minimálně 0,3 m nad horní hranou potrubí s hutněním po obou stranách, aby byla zajištěna stabilita a ochrana před poškozením.
Otázka: Jaký průměr kanalizačního potrubí je vhodný pro umyvadlo?
Pro odpad z umyvadla se běžně používá průměr 32 nebo 40 mm, což odpovídá standardům pro vnitřní odpadní systémy.
Otázka: Jaké jsou normy pro kanalizační potrubí v ČR?
Kanalizační potrubí musí splňovat normy ČSN, například ČSN EN 1401 a stavební předpisy, které regulují materiál, průměr a instalaci.
Otázka: Jaké jsou výhody plastového kanalizačního potrubí?
Mezi hlavní výhody patří nízká hmotnost, chemická odolnost, snadná montáž a dlouhá životnost, které usnadňují použití v rodinných domech i větších objektech.
Otázka: Pro koho je vhodné plastové kanalizační potrubí a pro koho ne?
Plastové potrubí se hodí pro většinu domácích i průmyslových instalací díky odolnosti a jednoduché montáži. Nevhodné je pro velmi vysoké teploty přesahující 90 °C nebo pro agresivní chemikálie, kde jsou vhodnější speciální materiály.
Otázka: Na co si dát pozor při výběru a instalaci kanalizačního potrubí?
Častá chyba je podcenění správného průměru a sklonu potrubí, což vede k ucpání a poruchám. Doporučuji vždy respektovat normy a použít materiály od renomovaných výrobců pro zajištění dlouhodobé funkčnosti.
