Typy a vlastnosti tlakových potrubí pro kanalizační systémy

Tlaková potrubí pro kanalizační systémy se liší materiálem, konstrukcí i rozměry, přičemž správný výběr ovlivňuje spolehlivost a životnost celé instalace. Mezi nejpoužívanější patří HT a KG potrubí, která se liší odolností vůči tlaku i průměry potrubí. Porozumění jejich vlastnostem pomůže zajistit efektivní provoz tlakové kanalizace.

Hlavní materiály používané pro tlaková kanalizační potrubí

Hlavní materiály používané pro tlaková kanalizační potrubí se dělí na PVC, PP a PE, přičemž každý materiál nabízí specifické varianty přizpůsobené různým provozním podmínkám. PVC zahrnuje KG a HT potrubí, přičemž HT je určeno pro vyšší teploty a náročnější chemické prostředí. PP materiály se rozlišují na PP Master a PP PRAGMA, které se liší v mechanické pevnosti a chemické odolnosti. PE představuje variantu PE PRAGNUM známou svou vynikající chemickou odolností a flexibilitou.

Typy tlakových potrubí v kanalizačních systémech

Tlaková potrubí pro kanalizaci se primárně vyrábějí z materiálů PVC, PP a PE. PVC potrubí se dělí na KG a HT varianty; PVC KG potrubí je určeno pro běžné gravitační a tlakové kanalizační systémy, zatímco HT potrubí zvládá odpadní vody s vyšší teplotou až do 95 °C. PP materiál má varianty PP Master, které nabízejí vysokou pevnost, a PP PRAGMA, které poskytují zvýšenou chemickou odolnost. PE potrubí v podobě PE PRAGNUM je oblíbené pro svou flexibilitu a odolnost vůči agresivním chemikáliím, což je vhodné pro průmyslové kanalizace a tlakové kanalizace s náročnými požadavky. Kruhová tuhost SN u těchto potrubí zajišťuje stabilitu při zatížení a správný průtok v tlakových kanalizačních systémech.

Jaký je rozdíl mezi HT a KG trubkami?

HT potrubí je určeno pro odpadní vody s teplotou až do 95 °C, což umožňuje použití v kuchyních, průmyslových provozech nebo tam, kde se v kanalizaci vyskytují horké výpusti. KG potrubí je vhodné pro běžné odpadní vody s teplotou do 60 °C a používá se převážně v domácnostech a běžné tlakové kanalizaci. HT trubky mají vyšší chemickou odolnost a lepší tepelnou stabilitu, což zajišťuje delší životnost v náročnějších podmínkách. Pro tlakové kanalizace s vyššími teplotními nároky je proto vhodné volit HT potrubí, zatímco KG trubky stačí pro standardní provozní podmínky.

• PVC KG potrubí: běžné použití, teplota do 60 °C
• PVC HT potrubí: vysoká teplotní odolnost do 95 °C, vyšší chemická odolnost
• PP Master: vysoká mechanická pevnost, použití v tlakových systémech
• PP PRAGMA: zvýšená chemická odolnost, vhodné pro agresivní prostředí
• PE PRAGNUM: flexibilní, chemicky odolné, vhodné pro průmyslové tlakové kanalizace

Tip: Při výběru materiálu a typu potrubí zvažte nejen teplotu a chemickou odolnost, ale i průměry potrubí a požadovanou kruhovou tuhost SN, která ovlivňuje stabilitu potrubí pod tlakem.

Konstrukční typy a tuhosti tlakových potrubí

Kruhová tuhost SN určuje schopnost tlakových potrubí odolávat vnějším tlakům, což je klíčové pro jejich dlouhodobou životnost a bezpečný provoz v tlakové kanalizaci. U běžného PVC KG potrubí jsou dostupné tuhosti SN4, SN8 a SN12, které se liší odolností proti deformacím při zatížení zeminou a provozem. PVC QUANTUM představuje modernější variantu s vyššími tuhostmi SN12 a SN16, vhodnou pro náročnější podmínky a vyšší mechanické zatížení.

Polypropylenové potrubí PP Master nabízí varianty s kruhovou tuhostí SN10, SN12 a SN16, což umožňuje flexibilní využití v různých typech tlakových kanalizačních systémů. Podobně PP PRAGMA HIGHWAY je navrženo pro silniční aplikace s tuhostmi SN12 a SN16. Polyethylenové potrubí PE PRAGNUM umožňuje širokou škálu kruhových tuhostí, což zajišťuje vysokou přizpůsobivost podle požadavků na chemickou odolnost potrubí i mechanickou zátěž.

Typy tlakových potrubí kanalizačních systémů

Tip: Při výběru tlakového potrubí se zaměřte na kruhovou tuhost odpovídající konkrétnímu zatížení a chemické odolnosti v dané lokalitě. Nesprávné dimenzování tuhosti vede k předčasným poškozením a únikům.

Průměry a rozměry tlakových kanalizačních potrubí

V kanalizačních systémech mají tlaková potrubí různé průměry podle jejich funkce. Odpadní potrubí se obvykle vyrábí v průměrech od 60 do 150 mm, přičemž HT potrubí nabízí vysokou chemickou odolnost a kruhovou tuhost SN vhodnou pro tlakové kanalizace. Svodné potrubí má průměr mezi 100 až 150 mm a musí být uloženo minimálně 30 cm pod podlahou s doporučeným spádem 2 až 3 %, aby byla zajištěna správná gravitace odtoku. Větrací potrubí kanalizace se standardně vyrábí v rozmezí 70 až 150 mm, často v materiálech jako KG potrubí, které je cenově dostupné a běžně používané pro beztlakové části systému.

Dodržování správných průměrů a hloubky uložení je klíčové pro funkčnost celé tlakové kanalizace a prodloužení životnosti potrubí.

Typy tlakových potrubí kanalizačních systémů

HT potrubí se liší od KG potrubí zejména vyšší odolností vůči chemikáliím a schopností snášet tlak, což je zásadní pro tlakové potrubí pro kanalizaci. KG potrubí se hodí spíše pro beztlakové části větracího systému. Výběr správného typu a průměru tlakových kanalizačních potrubí ovlivňuje spolehlivost a bezpečnost celého systému.

Speciální systémy a technologie tlakových kanalizačních potrubí

Moderní tlaková kanalizace využívá různé typy tlakových potrubí kanalizačních systémů, které se liší konstrukcí i vlastnostmi. Mezi inovativní technologie patří například triextruze u PVC QUANTUM. Tento postup umožňuje vyrábět potrubí s několika vrstevnatými materiály, což zvyšuje chemickou odolnost potrubí a jeho kruhovou tuhost SN. PVC QUANTUM je díky tomu vhodné pro náročné provozní podmínky.

Další technologií je UV stabilizace, kterou využívá materiál PP Master. Ten má vnější stěnu chráněnou proti slunečnímu záření, což prodlužuje životnost potrubí při venkovních instalacích. PE100 RC je materiál s ochranným pláštěm Aqualine Robust, který zajišťuje vyšší odolnost vůči mechanickému poškození a abrazivním vlivům.

Spirálová výroba PE PRAGNUM představuje speciální konstrukci tlakových potrubí pro kanalizaci, kdy se potrubí vyrábí ovíjením spirálovou technologií. Takové potrubí nabízí vysokou pevnost a možnost použití ve větších průměrech potrubí.

• PVC QUANTUM: triextruze zvyšuje odolnost a kruhovou tuhost SN
• PP Master: UV stabilizovaná vnější stěna pro lepší životnost
• PE100 RC: ochranný plášť Aqualine Robust proti poškození
• PE PRAGNUM: spirálová ovíjená konstrukce pro pevnost a větší průměry

Tip: Pro tlakové potrubí kanalizace s vyššími nároky na chemickou odolnost a mechanickou pevnost doporučuji volit PVC QUANTUM nebo PE100 RC s ochranným pláštěm. Naopak PP Master je vhodný tam, kde hrozí intenzivní sluneční záření, zatímco spirálová konstrukce PE PRAGNUM se hodí pro velké průřezy a tlakové aplikace.

Výhody HT trubek v kanalizaci spočívají mimo jiné v jejich univerzálnosti, ale pro tlakové kanalizace je často nezbytné použít právě materiály s popsanými speciálními vlastnostmi.

Chemická odolnost tlakových potrubí

Chemická odolnost tlakových potrubí pro kanalizační systémy je zásadní pro dlouhodobou funkčnost a bezpečnost tlakové kanalizace. Materiály jako PVC, PP a PE vykazují odlišnou odolnost vůči agresivním látkám, mezi které patří kyseliny, louhy a organické sloučeniny běžně přítomné v odpadních vodách. PVC má vysokou odolnost vůči kyselinám, což jej předurčuje pro použití v prostředích s častým výskytem těchto agresivních látek, avšak jeho odolnost vůči zásadám (louhům) je pouze střední. Polypropylen (PP) nabízí výrazně vyšší odolnost vůči alkalickému prostředí a louhům, což zajišťuje jeho stabilitu v kanalizačních systémech s vyšším pH. Polyethylen (PE) je díky své molekulární struktuře vysoce odolný vůči organickým látkám a zároveň vykazuje dobrou chemickou odolnost vůči kyselinám i louhům, což jej činí vhodným pro široké spektrum chemických zatížení. Při výběru vhodného materiálu je nutné přesně znát chemické složení a koncentraci agresivních látek v kanalizačním systému, aby bylo možné zvolit potrubí s odpovídající chemickou odolností a zajistit tak jeho dlouhodobou životnost.

Vlastnosti tlakových potrubí pro kanalizaci – přehled chemické odolnosti

Tip: Při výběru tlakových potrubí je třeba kromě chemické odolnosti zohlednit také kruhovou tuhost SN a vhodné průměry potrubí, které odpovídají provozním tlakům a montážním podmínkám. Častou chybou je volba potrubí bez ohledu na chemické zatížení, což může vést k předčasnému poškození materiálu a únikům v systému. Pro kanalizace s agresivními louhy se doporučuje preferovat PP nebo PE materiály, zatímco PVC je vhodnější pro systémy s převahou kyselých látek.

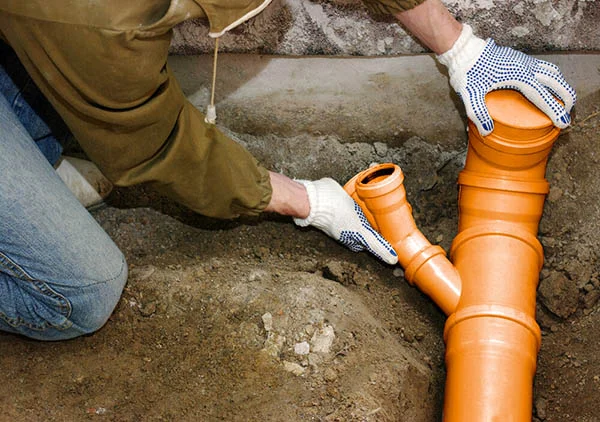

Spojování a montáž tlakových potrubí

Správné spojování a montáž tlakových potrubí jsou klíčové pro funkčnost a těsnost tlakové kanalizace. Podívejme se na hlavní metody spojování, které se používají u různých typů tlakových trubek včetně HT a KG potrubí.

Metody svařování tlakových potrubí

Svařování je standardní metodou spojování zejména PE potrubí díky jejich chemické odolnosti a pružnosti. Tepelná metoda vyžaduje přesné nastavení teploty a tlaku, aby vznikl kvalitní a trvanlivý spoj bez netěsností. Nesprávná teplota nebo nedostatečný tlak často vedou k oslabení spoje a riziku úniku.

Použití tvarovek s těsněním

Tvarovky s těsněním umožňují rychlé a spolehlivé spojení tlakových potrubí bez nutnosti svařování. Elastické těsnění zajišťuje vodotěsnost i při vibracích a tlakovém zatížení. Tento způsob je vhodný zejména tam, kde je potřeba montáž urychlit nebo provést opravu.

Rychlospojky a další technologie spojování

Moderní tlakové kanalizační systémy využívají rychlospojky, které zjednodušují montáž a demontáž potrubí. Spojování potrubí tímto způsobem je efektivní i v nepřístupných místech. Rychlospojky jsou kompatibilní s různými průměry potrubí a zaručují vysokou kruhovou tuhost SN.

1. Kontrola průměru potrubí – vyberte tvarovky nebo spojky odpovídající průměru
2. Příprava konců potrubí – očistěte a zarovnejte spoje pro těsnost
3. Montáž spoje – podle typu použijte svařování, tvarovky nebo rychlospojky
4. Testování těsnosti – po montáži proveďte tlakový test pro potvrzení kvality spoje

Tip: Častou chybou při instalaci HT potrubí je nedostatečné očištění a příprava spojů, což vede k netěsnostem a poruchám. Montáž tlakových potrubí vyžaduje odborný přístup i znalost vlastností tlakových kanalizačních potrubí, aby bylo dosaženo dlouhodobé spolehlivosti systému.

Životnost a odolnost tlakových potrubí

Tlaková potrubí pro kanalizaci, vyráběná z materiálů PVC, PP a PE, mají životnost přes 50 let díky speciálním konstrukčním řešením a úpravám materiálů. HT potrubí v kanalizačních systémech jsou například známá svou vysokou UV stabilitou, která zajišťuje odolnost vůči dlouhodobému působení slunečního záření bez degradace materiálu. To je klíčové pro potrubí uložená v exteriéru nebo v místech s častým přístupem světla.

Dalším významným faktorem, který tlaková potrubí odolávají, je mráz. Díky vhodné kombinaci materiálů a zvýšené kruhové tuhosti SN jsou tlakové trubky schopné odolávat mechanickému namáhání způsobenému zemními pohyby nebo teplotními výkyvy. Chemická odolnost potrubí zajišťuje bezpečný provoz i v agresivním prostředí tlakové kanalizace.

Vlastnosti tlakových potrubí pro kanalizaci

• Životnost tlakových potrubí přes 50 let
• UV stabilita HT potrubí chrání proti degradaci materiálu
• Odolnost vůči mrazu díky materiálovým úpravám a kruhové tuhosti SN
• Vysoká chemická odolnost proti agresivním látkám v kanalizaci
• Schopnost snášet mechanické namáhání při instalaci i provozu

Tyto vlastnosti zaručují, že tlakové potrubí pro kanalizační systémy spolehlivě odolá náročným podmínkám provozu po desetiletí.

Normy a certifikace kanalizačních tlakových potrubí

Normy a certifikace tlakových potrubí jsou klíčové pro bezpečný a spolehlivý provoz tlakové kanalizace. Tlaková potrubí pro kanalizační systémy musí splňovat normu ČSN EN 1852, která stanovuje požadavky na materiál, mechanickou odolnost i chemickou stálost trubek. Tato norma zahrnuje i kritéria jako kruhová tuhost SN, která zajišťuje odolnost proti vnějším tlakům a deformacím.

HT potrubí (hlubinné tlakové potrubí) má specifické certifikace pro použití v tlakových kanalizačních systémech, kde je vyžadována zvýšená odolnost vůči tlaku a chemickým vlivům. Naproti tomu KG potrubí je určeno hlavně pro gravitační kanalizaci a nesplňuje stejné tlakové normy.

Jak správně vybrat tlakové potrubí pro kanalizaci

Pro správný výběr tlakového potrubí je třeba zvážit:

• materiál potrubí a jeho chemickou odolnost
• požadovanou kruhovou tuhost SN podle zátěže v místě instalace
• průměry potrubí odpovídající průtoku a tlakovým podmínkám
• platnost certifikací dle ČSN EN 1852

Dodržování těchto norem a certifikací je zásadní pro dlouhodobou funkčnost a bezpečnost kanalizačního systému.

Ekologie a recyklace tlakových potrubí

Plastová tlaková potrubí pro kanalizační systémy vyráběná z PVC, PP a PE představují významný krok k ekologicky šetrným řešením díky své recyklovatelnosti a nižší ekologické zátěži ve srovnání s betonovými konstrukcemi. PVC potrubí lze recyklovat opakovaně bez ztráty mechanických vlastností, což umožňuje jejich opětovné využití v průmyslu. PP a PE materiály rovněž podléhají recyklaci, přičemž PE potrubí typu PE100 RC s ochranným pláštěm nabízí prodlouženou životnost přes 50 let, což snižuje potřebu častých výměn a tím i množství odpadu.

Chemická odolnost plastových tlakových potrubí je klíčová pro dlouhodobý provoz v kanalizačních systémech. PVC potrubí odolávají agresivním chemikáliím běžným v odpadních vodách a UV záření, což zajišťuje stabilitu materiálu i při povrchové instalaci. PP potrubí vykazují vysokou odolnost vůči teplotám do 90 °C a mechanickému namáhání, což je vhodné pro tlakové aplikace s proměnnými teplotami. PE potrubí mají výjimečnou chemickou odolnost a pružnost, což umožňuje jejich použití i v náročných geologických podmínkách a bezvýkopových technologiích.

Kruhová tuhost (SN) plastových tlakových potrubí se pohybuje v rozmezí SN4 až SN16, přičemž vyšší tuhost zajišťuje pevnost proti vnějším tlakům a deformacím. PVC KG potrubí je dostupné v SN4, SN8 a SN12, zatímco speciální PVC QUANTUM dosahuje SN12 a SN16 s vysokou rázovou odolností. PP a PE potrubí nabízejí podobné nebo vyšší hodnoty tuhosti, přičemž PE PRAGNUM umožňuje individuální nastavení tuhosti dle požadavků projektu.

Plastová potrubí nahrazují betonové konstrukce nejen díky nižší hmotnosti, která snižuje náklady a emise při dopravě, ale také díky rychlejší a jednodušší montáži, jež minimalizuje dobu výkopových prací a snižuje ekologický dopad stavby. Recyklace těchto materiálů přispívá k cirkulární ekonomice – zpracování použitého PVC, PP a PE potrubí snižuje potřebu těžby surovin a produkci průmyslových emisí.

• PVC potrubí – recyklovatelné v uzavřeném cyklu, odolné vůči chemikáliím a UV záření, vhodné pro vnitřní i povrchové instalace
• PP potrubí – flexibilní, odolné vůči teplotám do 90 °C a mechanickému namáhání, s UV stabilizovanou vrstvou pro venkovní použití
• PE potrubí – výjimečná chemická odolnost, dlouhá životnost přes 50 let, vhodné pro tlakové kanalizace i bezvýkopové technologie

Tip: Častou chybou je použití HT PVC potrubí (určeného pro vnitřní instalace) v zemním uložení, kde chybí potřebná kruhová tuhost a odolnost proti vnějším tlakům, což vede k rychlému poškození. Pro zemní uložení je vždy nutné volit potrubí označená KG nebo speciální tlaková potrubí s odpovídající tuhostí.

Pro koho se to hodí: Plastová tlaková potrubí jsou ideální pro moderní kanalizační systémy s požadavkem na dlouhou životnost, chemickou odolnost a ekologickou šetrnost, zejména v rodinných domech, průmyslových areálech a dopravních stavbách. Pro koho NE: Nevhodná jsou pro extrémně mechanicky namáhané prostory bez dodatečné ochrany nebo tam, kde je požadována vysoká teplotní odolnost nad 90 °C, například v některých průmyslových aplikacích.

Volba správného typu a materiálu tlakových potrubí tak představuje nejen technickou, ale i ekologickou odpovědnost s přímým dopadem na životní prostředí a udržitelnost kanalizačních systémů.

Časté dotazy k tlakovým potrubím pro kanalizaci

Otázka: Jaký je rozdíl mezi HT a KG potrubím?

HT potrubí se liší od KG potrubí hlavně použitím – HT není určeno pro zemní uložení, má UV stabilizaci a vyšší chemickou odolnost, zatímco KG potrubí je vyrobeno pro zemní uložení s kruhovou tuhostí SN4, SN8 nebo SN12.

Otázka: Jaké jsou běžné průměry odpadních trubek v kanalizačních systémech?

Průměry odpadních trubek se pohybují od 60 do 150 mm, přičemž nejčastěji se používají 110mm trubky pro svodné i větrací potrubí.

Otázka: Jaké materiály se používají pro tlaková potrubí v kanalizaci?

Nejčastější jsou PVC, PP a PE materiály, přičemž PVC KG a HT jsou standardní varianty s dobrými vlastnostmi chemické odolnosti a mechanické pevnosti.

Otázka: Jaká je doporučená hloubka uložení svodného potrubí?

Minimální uložení je 30 cm pod podlahou nejnižšího podlaží, aby bylo potrubí chráněno před mechanickým poškozením.

Otázka: Jaké jsou běžné hodnoty kruhové tuhosti u PVC KG potrubí?

PVC KG potrubí se vyrábí v kruhové tuhosti SN4, SN8 a SN12, přičemž SN8 je standardem pro rodinné domy.

Otázka: Jaké metody spojování tlakových potrubí jsou nejčastější?

Nejčastější jsou svařování u PE potrubí a tvarovky s těsněním u PVC, které umožňují bezpečnou a rychlou montáž.

Otázka: Jak dlouho vydrží tlaková potrubí v kanalizačních systémech?

Životnost tlakových potrubí přesahuje 50 let díky odolnosti vůči UV záření, mrazu a chemickým vlivům.

Otázka: Jaké normy platí pro tlaková potrubí kanalizačních systémů?

Platí normy ČSN EN 1852, které definují požadavky na materiály, mechanickou pevnost a montáž tlakových kanalizačních potrubí.
