Technická data a výpočet topných registrů pro vytápění

Správný výpočet topných registrů je klíčový pro efektivní a úsporné vytápění. Znalost technických parametrů a materiálů topných registrů umožňuje přesně stanovit tepelný výkon, který odpovídá potřebám konkrétního prostoru. Tento průvodce vám poskytne jasné informace pro optimální výběr a dimenzování topných prvků.

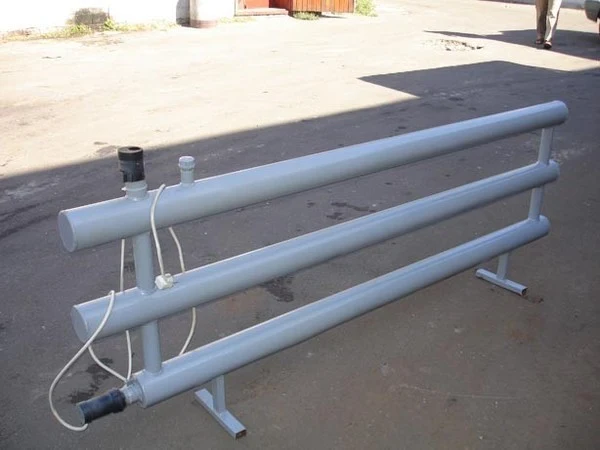

Technická data a základní parametry topných registrů

Technická data topných registrů určují jejich schopnost přenášet tepelnou energii a ovlivňují volbu vhodného typu pro konkrétní vytápěnou místnost. Parametry topných registrů, jako je průměr trubek, materiál a délka, přímo ovlivňují tepelný výkon vytápění a musí být zvoleny s ohledem na tepelnou ztrátu domu a požadovanou efektivitu instalace.

Průměry trubek a jejich vliv na výkon topných registrů

Topné registry se vyrábějí s průměry trubek od 40 do 70 mm, přičemž volba správného průměru má zásadní vliv na tepelný výkon a průtok otopné vody. Větší průměr trubky umožňuje větší průtok, což zvyšuje výkon registru a zlepšuje rozvod tepla v místnosti. Například registr s průměrem 70 mm může přenést o 20-30 % více tepelné energie než registr o průměru 40 mm. Zvýšení průměru však zvyšuje také hmotnost a náklady na materiál, což je třeba zohlednit při návrhu topného systému. Optimální délka topného registru se standardně pohybuje kolem 2 metrů, což vyvažuje potřebný výkon a prostorové možnosti instalace. Proto je při výpočtu topných registrů vždy nutné zohlednit nejen tepelnou ztrátu domu, ale i fyzické parametry registru, aby byl systém efektivní a ekonomický.

Materiály topných registrů a jejich vliv na životnost a výkon

Topné registry jsou vyráběny z různých materiálů, mezi které patří ocel, hliník a bimetal, přičemž každý z nich má odlišné technická data topných registrů ovlivňující jejich tepelnou vodivost a životnost. Ocelové registry mají nižší tepelnou vodivost než hliníkové, ale nabízejí vyšší pevnost a odolnost proti mechanickému poškození, což zvyšuje jejich životnost až na 25 let při správné údržbě. Hliníkové registry díky lepší tepelné vodivosti rychleji předávají teplo do prostoru, jejich životnost je však kratší, obvykle kolem 15 let, a jsou náchylnější k mechanickému poškození. Bimetalové registry kombinují ocelové jádro s hliníkovým pláštěm, čímž využívají výhod obou materiálů – vysokou pevnost a dobrou tepelnou vodivost. Tento materiál je vhodný pro instalace, kde je požadován vyvážený poměr mezi výkonem a životností. Při návrhu instalace topných registrů je proto důležité vybrat materiál, který odpovídá provozním podmínkám a očekávané době používání.

Tip: Při instalaci topných registrů je třeba dávat pozor na správný výběr materiálu vzhledem k typu otopného média a provozní teplotě, protože nesprávný materiál může vést k rychlejšímu opotřebení nebo snížené účinnosti vytápění. Pro novostavby s vysokými nároky na tepelný výkon se doporučují hliníkové nebo bimetalové registry, zatímco pro rekonstrukce a robustní řešení jsou vhodnější ocelové registry.

Výpočet tepelného výkonu topných registrů pro místnosti

Výpočet tepelného výkonu topných registrů je základním krokem při návrhu efektivního vytápění místností. Pro správný výpočet je potřeba znát technická data registrů a specifické parametry prostředí, ve kterém budou instalovány.

Jaké hodnoty zadat pro výpočet výkonu topných registrů

Pro správný výpočet tepelného výkonu Q topného registru použijeme vzorec Q = π × D × L × K × Δt, kde každá hodnota představuje klíčový parametr. Průměr trubky (D) se pohybuje v rozmezí 0,04 až 0,07 metru (40-70 mm), což ovlivňuje povrchovou plochu registru. Délka registru (L) bývá standardně kolem 2 metrů a přímo ovlivňuje množství vyzařovaného tepla. Koeficient tepelné vodivosti (K) materiálu topného registru činí přibližně 11,63 W/m²·°C, což je hodnota charakteristická pro běžné ocelové trubky používané v instalacích. Teplotní rozdíl (Δt) mezi přívodní vodou (59 °C) a teplotou místnosti (20 °C) je obvykle 39 °C, což přímo určuje, jaké množství tepla bude registr přenášet do prostoru. Tyto parametry jsou klíčové pro výpočet technických dat topných registrů do topení a pomáhají určit tepelný výkon vytápění s dostatečnou přesností.

Výpočet počtu topných registrů pro místnost

Po výpočtu tepelného výkonu jednoho topného registru je dalším krokem určení počtu registrů potřebných pro vytápění dané místnosti. Celkový tepelný výkon místnosti vychází z tepelných ztrát domu a požadované teploty a je třeba jej rozdělit podle výkonu jednoho registru.

1. Určení tepelné ztráty místnosti – vypočítejte nebo zjistěte tepelnou ztrátu v jednotkách wattů (W) podle rozměrů a izolace místnosti.
2. Výpočet výkonu jednoho registru – použijte vzorec s výše uvedenými parametry pro získání hodnoty v jednotkách wattů.
3. Dělení celkové ztráty výkonem jednoho registru – vydělte tepelnou ztrátu místnosti výkonem jednoho topného registru.
4. Zaokrouhlení výsledku – počet registrů zaokrouhlete na celé číslo, aby bylo zajištěno dostatečné vytápění.

Výsledkem je počet topných registrů, které je nutné instalovat pro dosažení požadovaného tepelného výkonu v místnosti. Tento postup je praktickou odpovědí na otázku, jak se počítá výkon topných registrů pro místnost a jak zjistit správný výkon topných registrů podle metru čtverečního. Podrobnější informace a metodiku lze nalézt například na portálu Eagri.cz, který poskytuje ověřené technické údaje o materiálech topných registrů a instalaci.

Tip: Častou chybou je podcenění tepelných ztrát, což vede k nedostatečnému výkonu a nutnosti dodatečného doplňování registrů. Proto doporučuji přesný výpočet tepelných ztrát domu před návrhem topných registrů. Tento postup se hodí pro všechny standardní zdroje vytápění s topnými registry, ale není vhodný pro systémy s velmi nízkou teplotou přívodní vody, kde je potřeba specifický návrh.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Výpočet tepelné ztráty místnosti pro návrh topných registrů

Pro správný návrh topných registrů je nezbytné přesně určit tepelnou ztrátu místnosti, která představuje množství tepla unikajícího z prostoru přes konstrukce stavebních prvků. Tento parametr stanovuje ČSN 06 0210, respektive evropská norma ČSN EN 12831, jež upravují metodiku výpočtu tepelné ztráty na základě konstrukčních vlastností domu, venkovních klimatických podmínek a požadované vnitřní teploty.

Tepelná ztráta se vypočítává jako součet ztrát skrz stěny, okna, střechu, podlahu a větráním. Pro různé typy domů platí výrazně odlišné hodnoty tepelné ztráty:

• Pasivní dům dosahuje tepelné ztráty většinou pod 0,6 kW na obytný prostor, díky vysoké izolaci a minimalizaci průvzdušnosti.
• Nízkoenergetický dům má tepelnou ztrátu přibližně 1,0 až 1,5 kW, což vyžaduje efektivní, ale méně náročné vytápění.
• Standardní dům vykazuje tepelnou ztrátu kolem 2,3 kW, což odpovídá běžným stavebním parametrům bez výrazných úspor energie.

Pro konkrétní místnost, například ložnici o ploše 14 m², se tepelná ztráta zpravidla pohybuje okolo 768 W. Tato hodnota představuje základní vstupní parametr pro výpočet topných registrů, protože výkon registru musí pokrýt právě tuto tepelnou ztrátu, aby zajistil komfortní teplotu.

Jak se počítá výkon topných registrů pro místnost

Výpočet topných registrů vychází z naměřené nebo vypočítané tepelné ztráty, přičemž je nutné zohlednit také parametry topných registrů, jako jsou jejich materiály topných registrů (například ocel, měď nebo hliník) a tepelný výkon vytápění, který registr dokáže dodat. Instalace topných registrů musí odpovídat výpočtu, aby nedocházelo k poddimenzování nebo předimenzování, což může ovlivnit efektivitu a návratnost topných registrů.

Postup výpočtu topných registrů pro vytápění místnosti zahrnuje:

• Zjištění tepelných ztrát podle ČSN EN 12831 pro konkrétní místnost.
• Určení požadovaného tepelný výkon vytápění, který překryje ztráty i při nejnižších venkovních teplotách.
• Výběr vhodného materiálu topných registrů podle požadavků na tepelnou vodivost a odolnost.
• Výpočet potřebné plochy registru na základě jeho výkonových parametrů a instalace do prostoru tak, aby bylo zajištěno rovnoměrné rozložení tepla.

Tip: Častou chybou je podcenění větracích ztrát v místnosti, což vede k nedostatečnému výkonu topných registrů. Proto doporučuji pečlivě zahrnout i větrání do výpočtu tepelné ztráty.

Tento přesný a systematický přístup k výpočtu tepelné ztráty a parametrů topných registrů je klíčový pro efektivní a ekonomické vytápění domu.

Instalace a údržba topných registrů

Instalace topných registrů vyžaduje dodržení přesných technických parametrů, které zajistí správný tepelný výkon vytápění a dlouhou životnost systému. Minimální vzdálenost topného registru od stěn a oken by měla být 20 cm, což umožňuje optimální cirkulaci vzduchu a zabraňuje tepelným ztrátám domu. Spoje mezi díly registrů se provádějí buď kvalitním svařováním, nebo závitovými spoji, které musí být těsné a spolehlivé, aby nedocházelo k únikům vody.

Ventily, instalované na vhodných místech, slouží k odvzdušnění a vypouštění vody z topného systému. Správná instalace ventilů je nezbytná pro efektivní regulaci vytápění a prevenci vzniku vzduchových bublin, které snižují efektivitu tepelného výkonu. Doporučuje se provádět instalaci topných registrů mimo topnou sezónu, kdy je systém mimo provoz a práce jsou bezpečnější.

Údržba topných registrů zahrnuje pravidelnou kontrolu těsnosti spojů a ventilů, která by měla probíhat minimálně jednou ročně. Čištění lze provádět bez nutnosti demontáže – postačí mechanické odstranění prachu a nečistot z povrchu registrů, což pomáhá udržet optimální přenos tepla. Kontrola těsnosti se provádí tlakem vody v systému, aby se odhalily případné netěsnosti.

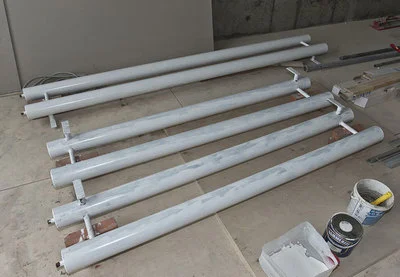

Podrobné návody a bezpečnostní opatření při výrobě a instalaci topných registrů vlastními silami

1. Kontrola materiálů – zajistěte použití kvalitních materiálů topných registrů odpovídajících technickým datům.
2. Dodržení minimální vzdálenosti – umístěte registry 20 cm od stěn a oken pro správnou cirkulaci.
3. Kvalitní spoje – svařujte nebo použijte závitové spoje podle technických parametrů a vždy dodržujte bezpečnostní normy.
4. Instalace ventilů – umístěte ventily na místa pro snadné odvzdušnění a vypouštění vody.
5. Test těsnosti – proveďte tlakové testy před uvedením do provozu.
6. Pravidelná údržba – plánujte čištění a kontrolu těsnosti minimálně jedenkrát ročně.

Tip: Rozdíl v technických datech topných registrů pro podlahové a radiátorové topení ovlivňuje způsob instalace i požadavky na údržbu, proto je nezbytné vždy vycházet z konkrétních parametrů zařízení a tepelných ztrát domu.

Regulace a automatizace topných registrů

Regulace topných registrů představuje zásadní prvek pro optimalizaci jejich tepelného výkonu a snížení energetických nákladů. Nejčastěji se používají termostatické ventily s nastavením v rozmezí 5 až 30 °C, které umožňují přesnou kontrolu teploty v jednotlivých místnostech. Tyto ventily automaticky reagují na změny vnitřního tepelného zatížení, například vlivem slunečního záření, přítomnosti osob nebo provozu elektrických spotřebičů, a upravují průtok topné vody v registrech s přesností ±0,1 l/min. Tím se minimalizuje riziko přetápění nebo podtápění, což zvyšuje komfort i účinnost vytápění.

Pokročilé automatizované systémy regulace využívají senzory venkovní teploty, které snímají teploty v rozmezí – 20 až +40 °C s přesností ±0,5 °C. Na základě těchto dat se automaticky upravuje teplota přívodní vody topných registrů, obvykle v rozmezí 35-70 °C, aby se optimalizoval tepelný výkon podle aktuální tepelné ztráty objektu, která může u standardního rodinného domu dosahovat 2,3 kW. Tato adaptivní regulace snižuje tepelné ztráty až o 15 % ročně a prodlužuje životnost systému.

Pro správný návrh a výpočet topných registrů je nezbytné zahrnout parametry jako průměr trubek (doporučený 40-70 mm), délku registru (cca 2 m) a koeficient tepelné vodivosti materiálu (například 11,63 W/m²·°C pro ocel). Dále je nutné zohlednit aktuální tepelnou ztrátu místnosti, která se stanovuje podle ČSN EN 12831 s výpočtovou vnitřní teplotou 20 °C a venkovní teplotou – 15 °C. Výsledkem je přesný výpočet potřebného výkonu a počtu registrů, které zajistí optimální vytápění bez zbytečných energetických ztrát.

Tip: Častou chybou je poddimenzování termostatických ventilů nebo jejich nesprávná instalace, což vede k neefektivní regulaci a vyšší spotřebě energie. Doporučuji proto věnovat zvýšenou pozornost nejen výpočtu topných registrů, ale i správnému výběru a odborné montáži regulačních prvků, aby byla zajištěna přesná a spolehlivá automatizace vytápění.

Ekonomická návratnost topných registrů

Ekonomická návratnost instalace topných registrů závisí především na ceně elektřiny, která se aktuálně pohybuje kolem 4,40 Kč/kWh, a délce topné sezóny, jež trvá průměrně 7 měsíců. Pro vytápění například koupelny během této doby je nezbytné přesně spočítat investiční a provozní náklady na základě tepelných ztrát objektu a technických parametrů topných registrů, které určují jejich tepelný výkon.

Výpočet topných registrů vychází z tepelných ztrát domu, které se u standardního rodinného domu pohybují kolem 2,3 kW, a z parametrů registrů, jako je průměr trubek (typicky 40-70 mm) a délka úseku (cca 2 m). Tepelný výkon jednoho registru lze spočítat podle vzorce Q = π × D × L × K × Δt, kde koeficient K pro ocelové trubky činí přibližně 11,63 W/m²·°C a teplotní rozdíl Δt mezi přívodní vodou (např. 59 °C) a místností (20 °C) dosahuje 39 °C. Výsledný výkon registru pak určuje počet potřebných jednotek pro pokrytí tepelných ztrát místnosti.

Topné registry se často porovnávají s tradičními radiátory a podlahovým topením z hlediska investičních a provozních nákladů i technických parametrů:

• Topné registry

– investiční náklady jsou nižší než u podlahového topení, zpravidla o 20-30 %

– rychlý náběh tepla během několika minut po spuštění

– instalace je jednodušší a méně náročná, bez nutnosti rozsáhlých stavebních úprav

– nižší tepelný výkon na m² (typicky 100-150 W/m²), proto je nutný přesný výpočet technických dat registrů podle tepelných ztrát

• Radiátory

– vysoký tepelný výkon na malém prostoru (až 200 W/m²)

– snadná regulace teploty pomocí ventilů

– vyšší investiční náklady a větší prostorová náročnost než topné registry

• Podlahové topení

– rovnoměrné rozložení tepla s měrným tepelným tokem 40-60 W/m²

– energeticky efektivní provoz při nižších teplotách topné vody (30-45 °C)

– vysoké investiční náklady a delší návratnost, obvykle přes 10 let

Tip: Pro přesný výpočet topných registrů doporučuji použít kalkulačku na TZB-info, která zohledňuje tepelnou ztrátu domu, průměr a délku trubek, materiál registru a teplotní rozdíl. Tento nástroj umožní správně stanovit počet a rozměry registrů potřebných pro efektivní vytápění.

Ekonomická návratnost topných registrů je nejvýhodnější v menších prostorách, jako jsou koupelny nebo předsíně, a při rychlých rekonstrukcích, kde není možné nebo efektivní instalovat podlahové topení. Naopak pro rozsáhlé vytápění s důrazem na energetickou úsporu a komfort je vhodnější podlahové topení, i když jeho návratnost je delší a vyžaduje vyšší počáteční investici.

Na co si dát pozor: častou chybou je podcenění tepelných ztrát a použití registrů s nedostatečným výkonem, což vede k nedostatečnému vytápění a vyšší spotřebě energie. Proto je klíčové správně zadat parametry pro výpočet topných registrů a přihlédnout k typu domu (například pasivní, nízkoenergetický nebo starší nezateplený dům), protože tepelná ztráta se u nich liší až trojnásobně.

Pro koho se to hodí: topné registry jsou ideální pro rekonstrukce a menší vytápěné plochy s omezeným rozpočtem a požadavkem na rychlou instalaci. Pro koho NE: nejsou vhodné pro velké obytné prostory s vysokými nároky na tepelný komfort a nízkou spotřebu energie, kde je lepší volbou podlahové topení s nižšími provozními náklady.

Environmentální aspekty a recyklace materiálů topných registrů

Materiály topných registrů, jako jsou ocel, hliník a bimetal, mají významný vliv na životní prostředí, a to nejen při výrobě, ale také po ukončení jejich životnosti. Výroba oceli a hliníku patří mezi náročné procesy s vysokou spotřebou energie a emisemi CO2. Bimetalové registry, kombinující oba materiály, vyžadují složitější recyklační postupy.

Recyklace materiálů topných registrů představuje efektivní způsob, jak snížit environmentální dopady. Ocel je nejčastěji recyklována bez ztráty kvality, což výrazně snižuje potřebu těžby nových surovin. Hliník lze recyklovat při zhruba 95 % úsporě energie oproti primární výrobě. U bimetalových registrů je nezbytné materiály oddělit, což zvyšuje náročnost recyklace, ale zároveň podporuje udržitelnost.

Doporučené postupy ekologické likvidace topných registrů

• Odevzdat vyřazené registry do specializovaných sběrných dvorů nebo recyklačních center
• Vyhnout se likvidaci do komunálního odpadu kvůli riziku kontaminace
• Preferovat výrobce a dodavatele s certifikací environmentální odpovědnosti

Pro správný výpočet topných registrů je vhodné zohlednit také parametry topných registrů, které ovlivňují tepelný výkon vytápění a tepelnou ztrátu domu. Volba materiálu má vliv na instalaci topných registrů a jejich životnost, což se promítá i do ekologického hlediska.

Tip: Kvalitní návrh a správný výpočet technických dat topných registrů nejen optimalizují výkon, ale také minimalizují environmentální stopu vaší instalace.

Časté dotazy

Jak spočítat výkon topného registru pro konkrétní místnost?

Vypočítá se podle vzorce Q = π × D × L × K × Δt, například průměr 0,05 m, délka 2 m, K = 11,63 W/m²·°C a Δt 39 °C.

Jaký je doporučený průměr trubek pro výrobu topných registrů?

Doporučený průměr trubek je 40-70 mm, což zajišťuje optimální výkon a konstrukci.

Jaká je minimální vzdálenost topných registrů od stěn a oken?

Minimální vzdálenost je 20 cm, aby bylo zajištěno efektivní rozptýlení tepla.

Jak často je potřeba provádět údržbu topných registrů?

Údržba by měla zahrnovat pravidelnou vizuální kontrolu, čištění od vodního kamene a kontrolu těsnosti alespoň jednou za rok.

Jak funguje regulace topných registrů?

Regulace využívá termostatické ventily a automatizované systémy, které upravují výkon podle vnější teploty a vnitřních podmínek.

Jaká je životnost ocelových a hliníkových topných registrů?

Při správné údržbě může životnost dosáhnout až 25 let.

Jaká je tepelná ztráta standardního rodinného domu?

Tepelná ztráta standardního domu se pohybuje kolem 2,3 kW, podle ČSN 06 0210.

Jaká je cena elektřiny pro výpočet nákladů na vytápění?

Cena elektřiny se uvádí kolem 4,40 Kč za kWh, což se používá pro kalkulaci nákladů.

Jaké materiály se používají pro výrobu topných registrů?

Používají se ocel, hliník, bimetal, litina a měď, každý materiál má své výhody a nevýhody.

Jaký je rozdíl mezi sekčními a hadovitými topnými registry?

Sekční registry mají více trubek a vyšší hydraulický odpor, hadovité jsou jedna trubka s ohyby a obtížnější výrobou.

Jaký je průměrný tepelný výkon topného registru na 1 metr délky?

Průměrný výkon jednoho metru topného registru se pohybuje kolem 200-300 W, závisí na materiálu a teplotním spádu.

Jak vypočítat tepelné ztráty místnosti pro správný návrh topných registrů?

Tepelné ztráty se stanoví podle plochy, izolace a venkovní teploty, typicky kolem 50-100 W/m² pro standardní izolaci.

Jak ovlivňuje délka topného registru jeho celkový tepelný výkon?

Tepelný výkon roste přibližně lineárně s délkou registru, přičemž každý další metr přidává cca 200-300 W.

Jak se provádí výpočet tlakové ztráty v potrubí topných registrů?

Tlaková ztráta se vypočítá podle délky, průměru a rychlosti vody v potrubí pomocí vzorce Darcy-Weisbach, typicky v jednotkách Pa.

Jaký vliv má materiál topného registru na jeho tepelnou vodivost?

Hliník má tepelnou vodivost cca 205 W/mK, ocel kolem 50 W/mK, což ovlivňuje rychlost a účinnost přenosu tepla.

Jaký je doporučený postup instalace topných registrů pro optimální výkon?

Instalace by měla zahrnovat minimálně 10 cm odstup od stěn a rovnoměrné rozložení trubek pro optimální distribuci tepla.

Jaké jsou kroky pro výpočet potřebného výkonu topných registrů v místnosti?

1) Změřit objem místnosti, 2) určit tepelné ztráty, 3) zvolit vhodný tepelný výkon registru podle materiálu a délky.

Jak se liší výpočet topných registrů pro podlahové topení oproti klasickým radiátorům?

Podlahové topení vyžaduje nižší teplotu vody a větší plochu, proto se výkon počítá na W/m² a registr je navržen s větší délkou a menším průměrem.
