Minimální izolační odpor elektroinstalace: normy a správné měření

Minimální přípustná hodnota izolačního odporu elektroinstalace je klíčovým parametrem pro bezpečný provoz elektrických zařízení. Správné měření izolačního stavu kabelů, motorů či rozvaděčů pomáhá předcházet poruchám a zkratu. Dodržení platných norem zajistí spolehlivost a ochranu před elektrickým nebezpečím.

Jaká je minimální přípustná hodnota izolačního odporu elektroinstalace?

Minimální přípustná hodnota izolačního odporu elektroinstalace podle ČSN 33 2000-6 závisí na typu izolace a stáří instalace. Pro novou elektroinstalaci se stanovuje minimálně 1 MΩ, což platí pro základní izolaci. U přídavné izolace a zesílené izolace jsou požadavky vyšší, přičemž izolační odpor může dosahovat až 7 MΩ. Starší instalace mají obecně nižší požadavky, minimálně 0,5 MΩ. ČSN 33 1600 doplňuje tyto hodnoty zejména pro přenosná zařízení.

Při měření izolačního odporu je nutné respektovat normy měření izolačního odporu, které určují také vhodné napětí a metody testování. Izolační odpor hodnoty se liší například při měření izolačního odporu motoru nebo rozvaděče, kde jsou rovněž stanoveny specifické limity.

Tabulka minimálních přípustných hodnot izolačního odporu elektroinstalace podle ČSN

Tip: Častou chybou je nevyužití správného testovacího napětí při měření izolačního stavu kabelu, což může vést k nesprávnému vyhodnocení bezpečnosti elektroinstalace. Minimální izolační odpor elektroinstalace je klíčovým parametrem pro zajištění elektroinstalace bezpečné proti průrazu a poruchám izolace.

Jak správně provést měření izolačního odporu elektroinstalace?

Měření izolačního odporu elektroinstalace je základní kontrolou bezpečnosti a funkčnosti elektrických zařízení a rozvodů. Pro správné provedení měření je nutné dodržet přesný postup a podmínky měření, které zaručí spolehlivé a opakovatelné výsledky.

Jaké jsou základní kroky měření izolačního odporu elektroinstalace?

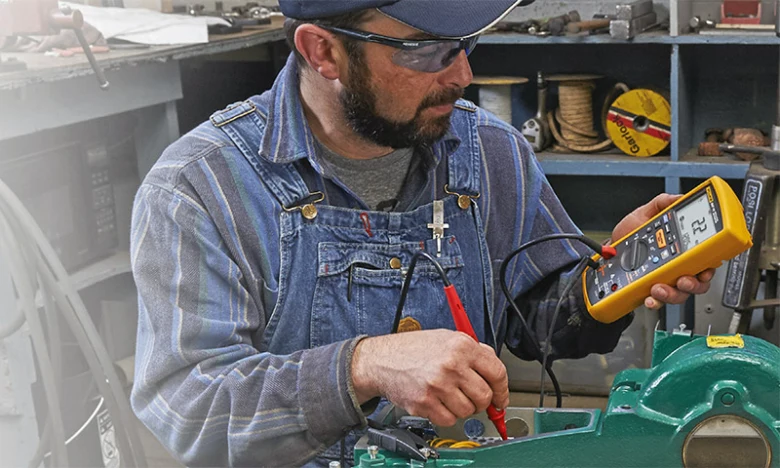

Měření izolačního odporu se provádí megohmmetrem, který používá testovací napětí v rozmezí 500 až 1000 V DC. Před samotným měřením je nutné elektroinstalaci kompletně odpojit od napájení, aby nedošlo k poškození přístroje a zajistila se bezpečnost. Doba měření by měla být minimálně 1 minuta, během níž je důležité sledovat stabilitu naměřené hodnoty. Správné připojení megohmmetru ke kontrolovaným vodičům je klíčové pro přesnost výsledku. Tento postup je použitelný také při měření izolačního odporu motoru nebo rozvaděče. Normy měření izolačního odporu vyžadují dodržení těchto parametrů, přičemž minimální izolační odpor musí splňovat hodnoty stanovené platnou legislativou.

1. Odpojení zařízení – odpojte elektroinstalaci od zdroje napájení a zajistěte, aby nebyla pod napětím.
2. Připojení megohmmetru – připojte měřicí přístroj na kontrolované vodiče podle návodu výrobce.
3. Nastavení testovacího napětí – zvolte napětí mezi 500 a 1000 V DC dle typu elektroinstalace a normy.
4. Spuštění měření – zapněte megohmmetr a měření provádějte po dobu 60 sekund.
5. Vyhodnocení výsledků – zaznamenejte hodnotu izolačního odporu a ověřte její stabilitu během měření.

Odborná rada: Při měření izolačního odporu transformátoru použijte stejný postup, přičemž se zaměřte na izolaci vinutí. Více informací naleznete v zdroji MZe.

Jaké bezpečnostní postupy je třeba dodržet při měření izolačního odporu?

Bezpečnost při měření izolačního odporu je zásadní. Zařízení musí být vždy odpojeno od napájení a musí být zajištěno, že elektroinstalace není pod napětím, aby se předešlo úrazu elektrickým proudem. Používejte vhodné ochranné pomůcky, jako jsou izolační rukavice a ochranné brýle, a pracujte pouze v suchém prostředí. Měření by měl provádět kvalifikovaný pracovník s odpovídajícími znalostmi o elektroinstalaci a bezpečnostních pravidlech. Častou chybou je měření bez úplného odpojení zařízení, což ohrožuje bezpečnost a vede k nesprávným výsledkům.

Tip: Pro koho se měření hodí? Měření izolačního odporu je nezbytné u všech nových i provozovaných elektroinstalací a elektrických motorů, avšak není vhodné provádět jej bez potřebného odborného vzdělání a ochranných pomůcek. V opačném případě riskujete škody na majetku i zdraví.

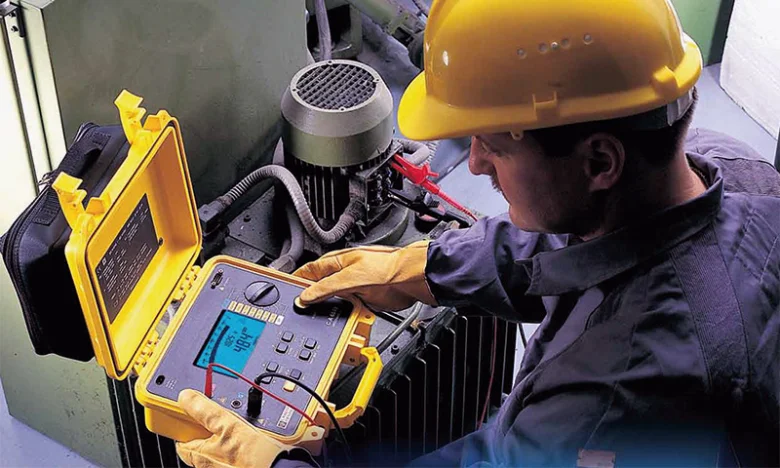

Jaké testovací napětí a přístroje se používají pro měření izolačního odporu?

Pro měření izolačního odporu elektroinstalace se používají izolační měřiče, které musí splňovat normu ČSN EN 61557-2. Ta přesně stanovuje požadavky na měřicí přístroje z hlediska přesnosti a bezpečnosti. Testovací napětí se pohybuje v rozmezí 500 až 1000 V stejnosměrného proudu (DC), přičemž je kladen důraz na tzv. tvrdost napětí. Tvrdost znamená, že měřič musí udržet minimálně 500 V při průtoku proudu 1 mA, což zajistí spolehlivost výsledků.

Správné měření izolačního odporu vyžaduje pravidelnou kalibraci měřičů, aby byla zachována přesnost měření a dodrženy normy měření izolačního odporu. Tento postup platí jak pro měření izolačního stavu kabelu, tak i pro měření izolačního odporu motoru a rozvaděče.

• Izolační měřič splňuje normu ČSN EN 61557-2
• Testovací napětí je 500-1000 V DC
• Tvrdost napětí znamená minimálně 500 V při 1 mA
• Kalibrace zajišťuje přesnost měření a platnost výsledků

Jaké napětí použít při měření izolačního odporu elektroinstalace?

Pro většinu běžných instalací se doporučuje testovací napětí 500 V, zatímco u větších zařízení, jako jsou transformátory nebo motory, se používá až 1000 V. Minimální hodnota izolačního odporu pro elektroinstalaci závisí na konkrétním zařízení a normách, ale její správné měření vyžaduje dodržení uvedených parametrů přístroje a napětí.

Jak ovlivňují teplota a vlhkost přesnost měření izolačního odporu?

Pro přesné stanovení minimální přípustné hodnoty izolačního odporu elektroinstalace je nezbytné zohlednit vliv teploty a relativní vlhkosti, které výrazně ovlivňují výsledky měření. Správné postupy měření izolačního odporu transformátoru, motoru či rozvaděče musejí respektovat tyto environmentální faktory, aby poskytly spolehlivé hodnoty odpovídající normám měření izolačního odporu.

Jak teplota ovlivňuje měření izolačního odporu?

Měření izolačního odporu bývá nejpřesnější při teplotě blízké 20 °C, což je standardní referenční hodnota pro hodnocení izolačního stavu kabelu a dalších částí elektroinstalace. Vyšší teploty vedou ke snížení izolačního odporu kvůli zvýšené pohyblivosti iontů v izolantu, což může zkreslit skutečný stav izolace a způsobit falešně nižší hodnoty. Proto je při měření izolačního odporu motoru či rozvaděče důležité změřit a zaznamenat teplotu prostředí a případně aplikovat korekce výsledků podle platných norem měření izolačního odporu.

Jak vlhkost ovlivňuje přesnost měření izolačního odporu?

Relativní vlhkost vzduchu by neměla překročit 60 %, aby měření izolačního odporu bylo spolehlivé. Vyšší vlhkost zvyšuje vodivost vzduchu a povrchu izolace, což snižuje naměřenou hodnotu izolačního odporu a může vést k mylnému závěru o stavu elektroinstalace. Proto je vhodné před měřením ověřit vlhkost prostředí a při nutnosti měření za vyšší vlhkosti výsledky opakovat nebo upravit podle korekčních tabulek v normách.

Tip: Při měření izolačního odporu vždy zaznamenejte teplotu a vlhkost prostředí. Pokud hodnoty překračují doporučené limity, opakujte měření později nebo proveďte korekce, aby izolační odpor hodnoty odpovídaly skutečnému stavu elektroinstalace.

Jak interpretovat výsledky měření izolačního odporu a kdy je nutná oprava?

Správné vyhodnocení izolačního odporu je klíčové pro bezpečnost elektroinstalace a prevenci poruch. Co je minimální hodnota izolačního odporu pro elektroinstalaci? Podle platných norem se doporučuje minimální izolační odpor v rozmezí 0,5 až 1 MΩ. Hodnota izolačního odporu pod tuto mez signalizuje nutnost opravy nebo výměny izolace.

Při měření izolačního stavu kabelu, motoru či rozvaděče je třeba výsledky pečlivě porovnat s normami měření izolačního odporu. Pokud naměřené izolační odpor hodnoty klesnou pod 0,5 MΩ, znamená to zvýšené riziko bezpečnostních závad a doporučuje se neprodlená oprava izolace.

Doporučená četnost revize elektroinstalace je minimálně 1× ročně, přičemž v rizikových provozech je vhodné provádět měření častěji. Pravidelné kontroly pomáhají odhalit postupné zhoršování izolačního stavu a předejít tak vážnějším poruchám.

• Izolační odpor pod 0,5-1 MΩ vždy vyžaduje zásah a opravu
• Revize elektroinstalace by měla probíhat minimálně jednou za rok
• V rizikových podmínkách měření izolačního odporu provádějte častěji
• Při měření izolačního odporu transformátoru dodržujte předepsané postupy a napětí

Tip: Častou chybou je opomenutí pravidelných revizí, což může vést k nebezpečným poruchám elektroinstalace.

Jak provést měření izolačního odporu u moderních elektronických zařízení?

Měření izolačního odporu u moderních elektronických zařízení vyžaduje speciální přístup, protože elektronické prvky a frekvenční měniče výrazně ovlivňují výsledky. Standardní metody měření izolačního odporu často nestačí, jelikož tyto komponenty mohou způsobit falešně nízké hodnoty nebo rušení signálu. Proto se měření u motorů s frekvenčními měniči doplňuje o kontrolu unikajících proudů, které poskytují přesnější obrázek o stavu izolace.

Pro správné měření izolačního odporu transformátoru či motoru je nutné použít přístroje schopné filtrovat interference a umožnit testování při doporučeném napětí, které zpravidla činí 500 V až 1000 V DC podle normy. Minimální izolační odpor u elektrických motorů by běžně neměl klesnout pod 1 MΩ, avšak přesná hodnota závisí na typu zařízení a platných normách měření izolačního odporu.

Pro úspěšné provedení měření je třeba:

• Použít specializovaný izolační měřič s funkcí potlačení rušení
• Zohlednit vliv frekvenčních měničů na výsledky měření
• Doplnit měření o kontrolu unikajících proudů pro komplexní posouzení
• Dodržet doporučené napětí a metodiku podle platných norem
• Při měření izolačního odporu motoru a rozvaděče vyhodnotit jednotlivé části samostatně

Tip: Častou chybou je ignorování vlivu elektronických prvků a aplikace standardního testu, což může vést k nesprávnému vyhodnocení bezpečnosti elektroinstalace. Pro koho se tento způsob měření hodí? Pro instalace s moderními zařízeními a frekvenčními měniči. Naopak pro jednoduché elektroinstalace bez elektronických komponent postačuje klasické měření.

Jaký je postup a četnost pravidelných revizí a měření izolačního odporu?

Pravidelná revize elektroinstalace by měla probíhat minimálně jednou ročně, aby byla zajištěna bezpečnost a funkčnost celého systému. V rizikových provozech, jako jsou průmyslové haly nebo vlhké provozy, je vhodné intervaly zkrátit a provádět měření častěji, například každých 6 měsíců. Při každé revizi se provádí komplexní měření izolačního odporu včetně kontrol měření izolačního stavu kabelu, motorů a rozvaděčů podle platných norem měření izolačního odporu.

Postup měření minimálního izolačního odporu elektroinstalace zahrnuje:

• Odpojení elektroinstalace od napájení a zajištění bezpečnosti práce
• Použití měřicího přístroje s vhodným testovacím napětím podle normy

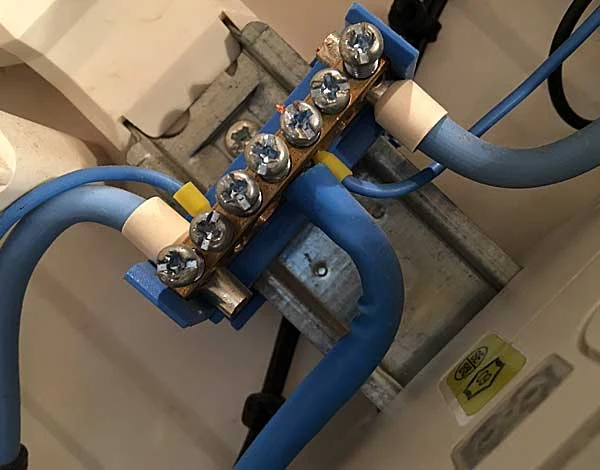

• Měření izolačního odporu mezi vodiči a zemí v jednotlivých částech instalace
• Zaznamenání výsledků do revizního protokolu včetně izolační odpor hodnoty

Tip: Častá chyba je nedostatečná dokumentace výsledků, proto je nezbytné vést podrobný revizní protokol. Provozovatelé elektroinstalací by měli znát, jaká je minimální přípustná hodnota izolačního odporu elektroinstalace, obvykle se uvádí minimálně 0,5 MΩ, aby bylo zajištěno bezpečné používání.

Jak se vypočítá izolační odpor, pokud není možné měření provést přímo?

V případech, kdy technické omezení měření izolačního odporu elektroinstalace nastává, například u rozsáhlých uzemňovacích zařízení nebo kabelů s velkým průřezem, je vhodné použít výpočetní metody. Ty umožňují odhadnout izolační odpor na základě parametrů izolace a délky vedení, čímž nahrazují přímé měření.

Základní principy výpočtu izolačního odporu

Výpočet izolačního odporu vychází z parametrů izolace, jako je její tloušťka, druh materiálu, a délka vodiče. Obvyklý vzorec pro výpočet odporu R je R = ρ · (l / A), kde ρ představuje měrný odpor izolačního materiálu (Ω·m), l délku izolovaného vodiče (m) a A průřez izolační vrstvy (m²). Tento postup pomáhá určit izolační odpor hodnoty tam, kde měření izolačního stavu kabelu není možné. Uzemňovací zařízení a rozvaděče často nelze měřit přímo, proto se spoléhat na tento výpočetní přístup.

Příklad výpočtu izolačního odporu

1. Určení parametrů – zjištění délky kabelu 50 m, průřezu izolace 0,0001 m² a měrného odporu izolace 10¹⁴ Ω·m
2. Dosazení do vzorce – R = 10¹⁴ · (50 / 0,0001)
3. Výpočet hodnoty – izolační odpor vychází na 5 · 10¹⁹ Ω

Tento odhad překračuje normy měření izolačního odporu a indikuje velmi dobrou izolaci, což potvrzuje bezpečnost instalace bez nutnosti přímého měření.

Tip: Výpočet izolačního odporu není náhradou za pravidelné měření podle norem, ale užitečnou metodou při technických omezeních. Tento postup se hodí především pro velké kabelové trasy a uzemňovací zařízení, avšak pro běžné elektroinstalace měření izolačního odporu rozvaděče nebo motoru zůstává standardem.

Časté dotazy

Jaká je minimální hodnota izolačního odporu elektroinstalace podle ČSN?

Minimální přípustná hodnota izolačního odporu je 1 MΩ pro běžné elektroinstalace, 2 MΩ pro základní izolaci a až 7 MΩ pro zesílenou izolaci podle ČSN 33 2000-6.

Jaké napětí se používá při měření izolačního odporu?

Používá se stejnosměrné testovací napětí od 500 do 1000 V DC, které musí být tvrdé, tj. nesmí klesnout pod 500 V při průtoku proudu 1 mA.

Jak často se má měřit izolační odpor elektroinstalace?

Pravidelná revize a měření izolačního odporu by měly probíhat minimálně jednou ročně, v rizikových provozech častěji, například každých 5 let.

Jak postupovat při měření izolačního odporu?

Odpojte zařízení od napájení, připojte megohmmetr mezi pracovní vodiče nebo mezi vodiče a zemnič, zvolte testovací napětí 500-1000 V a měřte po dobu jedné minuty.

Jak ovlivňuje vlhkost měření izolačního odporu?

Vlhkost snižuje izolační odpor; ideální podmínky pro měření jsou teplota kolem 20 °C a relativní vlhkost do 60 %.

Co znamená tvrdé testovací napětí při měření?

Tvrdé testovací napětí znamená, že při průtoku proudu 1 mA po dobu 5 až 10 sekund nesmí napětí klesnout pod 500 V.

Jak měřit izolační odpor u zařízení s frekvenčními měniči?

Měření je složitější a často se doplňuje měřením unikajících proudů pomocí speciálních přístrojů přizpůsobených pro elektroniku.

Jaké jsou minimální hodnoty izolačního odporu pro přenosná zařízení?

Pro přenosná zařízení a prodlužovací přívody se často stanovuje minimální hodnota izolačního odporu 0,5 MΩ.

Jak se vypočítá izolační odpor, pokud ho nelze změřit?

Izolační odpor se vypočítá podle délky izolace, materiálu a průřezu vodiče pomocí normou doporučených vzorců, zejména u velkých průřezů nebo uzemňovacích zařízení.

Jak interpretovat naměřené hodnoty izolačního odporu?

Izolační odpor nad 1 MΩ je vyhovující, mezi 0,5-1 MΩ je třeba monitorovat a zvážit opravu, pod 0,5 MΩ je nutná oprava nebo výměna izolace.

Jaké přístroje jsou vhodné pro měření izolačního odporu elektroinstalace?

Pro měření se používají izolační měřiče s testovacím napětím 500 V nebo 1000 V, například megmetry typu M-4100 nebo podobné.

Jaká je minimální přípustná hodnota izolačního odporu motoru podle ČSN?

Minimální izolační odpor motoru by měl být alespoň 1 MΩ při testovacím napětí 500 V, podle platných norem.

Jak se provádí měření izolačního odporu kabelů?

Měření se provádí přiložením testovacího napětí 500 V na jeden vodič a měřením odporu vůči zemniči, přičemž hodnota by měla být minimálně 1 MΩ.

Jaký je vliv teploty na měření izolačního odporu?

Izolační odpor klesá s rostoucí teplotou; norma doporučuje měření provádět při teplotě kolem 20 °C a hodnoty korigovat dle tabulek.

Jak často je nutné provádět revizi a měření izolačního odporu elektroinstalace?

Revize a měření se doporučuje provádět minimálně jednou za 5 let, nebo častěji v závislosti na provozních podmínkách a typu zařízení.
