Jak správně uzemnit kotel bezpečně a efektivně – návod

Správné uzemnění kotle je klíčové pro zajištění elektrické bezpečnosti a ochranu proti úrazům elektrickým proudem. Uzemnění plynového kotle musí splňovat normy a zahrnovat také antikorozní ochranu, která prodlužuje životnost instalace. Součástí bezpečného uzemnění je pravidelné měření odporu uzemnění, které garantuje optimální funkci systému.

Co je uzemnění kotle a proč je nezbytné pro bezpečnost

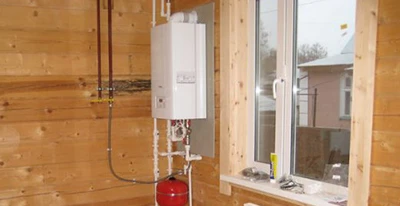

Uzemnění plynového kotle je klíčové pro bezpečný provoz, protože odvádí nebezpečný elektrický proud do země a tím zabraňuje vzniku elektrických oblouků, které mohou způsobit požár nebo výbuch plynu pod tlakem. Správné uzemnění minimalizuje riziko úrazu elektrickým proudem a chrání elektroinstalaci kotle před přepětím vzniklým při poruchách nebo statické elektřině.

Princip uzemnění spočívá v propojení kovových částí plynového kotle s uzemňovacím vodičem, který je pevně a trvale spojen s uzemňovací soustavou budovy. Měření odporu uzemnění je nezbytné pro ověření správné funkce – maximální odpor by neměl překročit 10 Ω v jílovité půdě a 50 Ω v písčité půdě, přičemž optimální hodnota je pod 4 Ω. Antikorozní ochrana uzemnění, například použitím pozinkovaných materiálů nebo antikorozní pasty, prodlužuje životnost uzemňovacího systému a zajišťuje jeho spolehlivost.

Bezpečnostní normy uzemnění stanovují přesné parametry pro materiály a konstrukci uzemňovacích elektrod a vodičů, aby bylo zajištěno efektivní a trvalé spojení s půdou. Uzemnění plynového kotle nesmí být připojeno přes potrubí plynu, topení, vody ani kanalizace, ani přes zásuvky nebo síťové filtry. Připojení se provádí přímo k rozvaděči pomocí měděného vodiče s průřezem minimálně 10 mm², který je spojen s nulovým vodičem a uzemněním domu.

Tip: Častou chybou je použití nevhodných materiálů nebo připojení uzemnění přes plynové potrubí, což může vést k nebezpečným situacím a porušení bezpečnostních předpisů. Uzemnění plynového kotle je vhodné provádět vždy odborně a podle platných technických norem, protože nesprávné uzemnění ohrožuje nejen zařízení, ale i bezpečnost osob.

Pro koho se uzemnění hodí: Uzemnění je nezbytné u všech plynových kotlů, zejména u moderních kondenzačních modelů s elektronickou regulací a čidly. Naopak v případě kotlů bez elektrických komponentů (např. starší nepřipojené modely) nemusí být uzemnění tak kritické, ale i zde je doporučeno pro zvýšení bezpečnosti.

Správné uzemnění plynového kotle zajišťuje ochranu proti elektrickým poruchám, snižuje riziko výbuchu a prodlužuje životnost kotle i jeho elektronických částí. Dodržení těchto zásad je základním předpokladem bezpečného a efektivního provozu každého plynového kotle.

Materiály a konstrukce pro správné uzemnění kotle

Pro správné uzemnění kotle je nezbytné zvolit vhodné materiály a konstrukční prvky, které zajistí bezpečnost a dlouhodobou funkčnost celého uzemňovacího systému. Následující části popisují základní typy materiálů, jejich rozměry a význam antikorozní ochrany pro bezpečné a efektivní metody uzemnění kotle.

Typy uzemnění: přirozené versus umělé

Přirozené uzemnění využívá kovové konstrukce budovy nebo kotle samotného jako vodivou cestu do země. Tento způsob je ekonomický, avšak jeho spolehlivost závisí na materiálu konstrukce a kontaktu se zemí. Umělé uzemnění tvoří ocelové elektrody dlouhé 2-3 metry, které se zapouštějí do země, a jsou doplněné měděnými vodiči s průřezem minimálně 10 mm². Elektrody zabezpečují nízký odpor uzemnění potřebný pro elektrickou bezpečnost kotle, zatímco pásy pro spojení o tloušťce 4 mm zajišťují pevné mechanické a elektrické propojení.

Vliv typu půdy na životnost uzemnění

Odpor uzemnění závisí výrazně na typu půdy. Jílovitá půda s vysokou vlhkostí snižuje odpor uzemnění na hodnoty kolem 10 Ω, což odpovídá bezpečnostním normám uzemnění. Naopak písčitá půda s nízkou vlhkostí zvyšuje odpor až na 50 Ω, což může ohrozit elektrickou bezpečnost kotle a vyžaduje použití kvalitnějších materiálů nebo doplňkových opatření. Antikorozní ochrana uzemnění je klíčová zejména v agresivních půdách, protože koroze ocelových elektrod nebo pásů výrazně snižuje jejich životnost a spolehlivost.

Tip: Podle testu D-Testu dtest.cz je správné uzemnění kotle základním předpokladem pro bezpečnou elektroinstalaci kotle a minimalizaci rizika úrazu elektrickým proudem. Pro správné měření odporu uzemnění je vhodné použít specializované přístroje a dodržovat platné bezpečnostní normy uzemnění.

Pro koho se tento typ uzemnění hodí: zejména pro rodinné domy s plynovými kotli, kde je možné instalovat umělé elektrody do vhodné půdy. Naopak v případech nevhodného terénu nebo omezeného prostoru je nutné konzultovat odborníka pro alternativní řešení.

Postup správného uzemnění kotle krok za krokem

Příprava místa a výkop příkopu

Příkop pro uzemnění plynového kotle má tvar rovnostranného trojúhelníku se stranami dlouhými 2 metry. Hloubka výkopu by měla být 50-60 cm a šířka 35-40 cm. Vzdálenost od základů domu musí být minimálně 1 metr, ideálně kolem 1,5 metru, aby byla zajištěna elektrická bezpečnost kotle a zabránilo se poškození konstrukce budovy. Výkop by měl být proveden tak, aby elektrody mohly být zapuštěny do nezamrzající vrstvy půdy.

Instalace elektrod do země

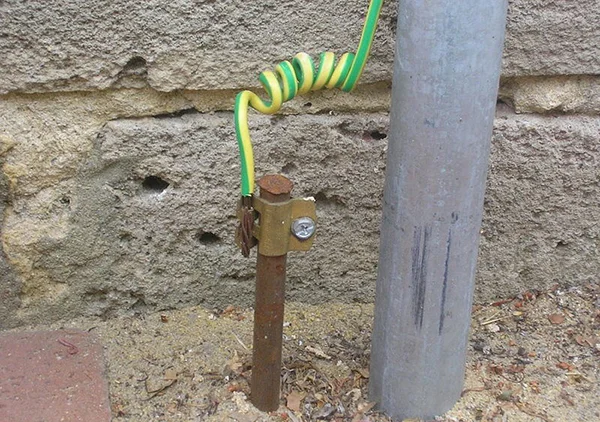

Do rohů trojúhelníkového výkopu se zaražují elektrody z ocelových armovacích tyčí o průměru 12-15 mm a délce 1,5-3 metry. Hloubka jejich zavedení do země odpovídá hloubce výkopu 50-60 cm, přičemž elektrody musí být pevně zasazeny do vlhké půdy pro snížení uzemňovacího odporu. Správné rozmístění elektrod v trojúhelníku zajišťuje rovnoměrné rozložení elektrického potenciálu a efektivní fungování uzemňovacího obvodu.

Spojení elektrod kovovými pásy

Elektrody se propojují kovovou páskou o rozměrech 40 × 4 mm, která musí být vyrobena z materiálu s antikorozní ochranou, například pozinkované oceli nebo opatřená antikorozní pastou. Spojení elektrod se provádí svařováním nebo pevnými šroubovými spoji s použitím šroubů M6 či M8. Pevnost a odolnost spojů vůči korozi je zásadní, protože koroze zvyšuje odpor uzemnění a snižuje bezpečnost kotle.

Připojení vodičů k rozvaděči a kotli

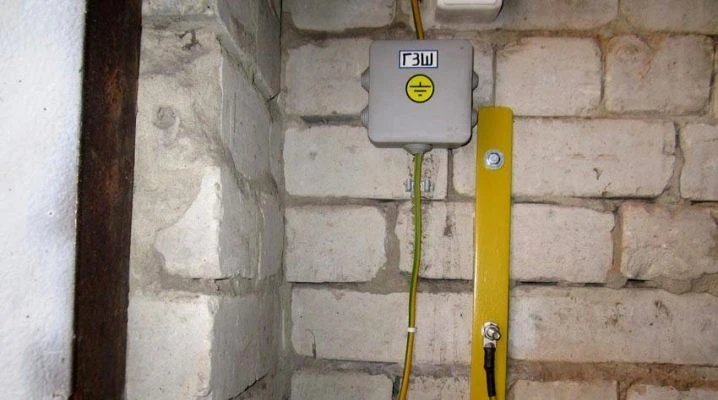

Od uzemňovacích elektrod vede měděný vodič s minimálním průřezem 10 mm² k hlavnímu rozvaděči elektroinstalace. Tento vodič musí být pevně připojen k zemní svorce plynového kotle, přičemž je zakázáno využívat pro uzemnění potrubí plynu, topení, vody nebo kanalizace. Dodržení minimálního průřezu vodiče a správné připojení zajišťují bezpečné, efektivní uzemnění a umožňují spolehlivé měření odporu uzemnění dle platných bezpečnostních norem.

Měření a kontrola odporu uzemnění kotle

Správné měření a pravidelná kontrola odporu uzemnění jsou zásadní pro elektrickou bezpečnost plynového kotle a celou elektroinstalaci kotle. Dodržování bezpečnostních norem uzemnění zajistí efektivní odvod nežádoucích elektrických proudů a minimalizuje riziko úrazu elektrickým proudem i poškození zařízení.

Jak správně měřit odpor uzemnění

Pro měření odporu uzemnění se používá megaohmmetr s rozsahem minimálně 0,1-200 MΩ, který přesně změří elektrický odpor uzemňovacího obvodu. Podle platných norem nesmí odpor uzemnění překročit 10 Ω v jílovité půdě, kde je vyšší vodivost, a maximálně 50 Ω v písčité půdě, která má nižší vodivost a vyžaduje pečlivější konstrukci uzemnění. Měření musí zahrnovat odběr hodnot na několika bodech zemniče, aby se zohlednila celistvost a správné rozložení uzemňovacího obvodu. Důležitá je také kontrola antikorozní ochrany materiálů, protože koroze může zvýšit odpor a snížit účinnost uzemnění.

Pravidelné kontroly a údržba uzemnění

Vizuální kontrola uzemnění plynového kotle by se měla provádět každý rok, aby se odhalily známky koroze, mechanického poškození nebo uvolnění spojů, které jsou častou chybou vedoucí ke zvýšení odporu. Profesionální měření odporu megaohmmetrem je nutné provést každých 6 let a výsledky zaznamenat do protokolu. Tento harmonogram zajišťuje dlouhodobou bezpečnost a efektivitu uzemňovacího systému, přičemž kontrola by měla být prováděna odbornou elektrotechnickou laboratoří nebo autorizovaným plynárenským servisem.

• Vizuální kontrola stavu uzemnění každý rok
• Měření odporu megaohmmetrem každých 6 let
• Dodržení bezpečnostních norem uzemnění s ohledem na typ půdy (jílovitá vs písčitá)
• Kontrola a údržba antikorozní ochrany uzemňovacích elektrod
• Dokumentace výsledků kontrol a měření pro revize a servisní záznamy

Tip: Jak poznám, že kotel je správně uzemněný a bezpečný? Pokud měření odporu odpovídá limitům 10 Ω v jílovité půdě a 50 Ω v písčité půdě a pravidelná roční vizuální kontrola odhalí neporušený stav uzemňovacích prvků, uzemnění plní svou funkci bezpečně a efektivně.

Nejčastější chyby a bezpečnostní pravidla při uzemnění kotle

Správné uzemnění plynového kotle je klíčové pro elektrickou bezpečnost kotle a prevenci úrazů elektrickým proudem. Často se však při instalaci objevují chyby, které ohrožují funkčnost i bezpečnost celého systému. Dodržení bezpečnostních norem uzemnění a správný postup instalace jsou nezbytné pro dlouhodobou spolehlivost.

Chyby při instalaci uzemnění

Připojení uzemnění přes plynové potrubí je častou chybou, která může vést k nebezpečným situacím. Použití vodičů s nedostatečným průřezem zvyšuje odpor a může způsobit selhání ochranného vodiče. Rovněž nedodržení minimální hloubky elektrody zhoršuje antikorozní ochranu uzemnění a snižuje jeho účinnost. Na co si dát pozor:

• nikdy nepřipojujte uzemnění na kovové potrubí plynu
• používejte vodiče s průřezem minimálně 6 mm² měděného materiálu
• elektroda musí být uložena v zemi minimálně 0,8 metru hluboko

Bezpečnostní normy a doporučení

Pro bezpečné a efektivní metody uzemnění kotle je nezbytné dodržet předpisy PTEEP, které stanovují pravidla pro elektroinstalaci kotle. Instalace proudového chrániče RCD výrazně zvýší ochranu proti elektrošoku. Ochrana uzemnění proti korozi, například použitím speciálních antikorozních prostředků, prodlužuje životnost a funkčnost systému. Doporučuji:

• respektovat normy PTEEP pro uzemnění plynového kotle
• instalovat proudový chránič RCD s citlivostí 30 mA
• zabezpečit spoje proti vlhkosti a korozi pravidelnou kontrolou a údržbou

Tip: Na co si dát pozor, jsou špatné spoje, které vedou k poruchám a nebezpečí. Bezpečné uzemnění kotle vyžaduje nejen správný materiál, ale i precizní montáž a pravidelnou kontrolu měření odporu uzemnění.

Údržba a kontrola uzemnění kotle

Údržba a pravidelná kontrola uzemnění plynového kotle jsou klíčové pro zachování elektrické bezpečnosti kotle a splnění platných bezpečnostních norem uzemnění. Vizuální kontrola se doporučuje provádět minimálně jednou ročně, zatímco měření odporu uzemnění by mělo probíhat každých 6 let, aby byla zajištěna správná funkčnost elektroinstalace kotle.

Jak odhalit a opravit korozi na uzemnění

Koroze na kovových částech uzemnění může významně snížit jeho účinnost. Doporučuje se odstranit rez mechanicky pomocí kartáče nebo brusného papíru, následně nanést antikorozní nátěr pro dlouhodobou ochranu. Pečlivá oprava spojů zajistí stabilní elektrický kontakt a prodlouží životnost uzemnění plynového kotle.

Doporučené nástroje pro měření a údržbu

Pro měření odporu uzemnění se hodí spolehlivý megaohmmetr Megeon 131100, který přesně změří hodnoty a potvrdí bezpečnost instalace. K opravám a kontrole mechanických částí se používá svářečka pro spojování kovových vodičů a šroubovák k utažení či výměně spojovacích prvků.

Tip: Pravidelná údržba uzemnění zahrnuje nejen vizuální kontrolu a měření odporu, ale i preventivní ošetření proti korozi. Správné uzemnění kotle tak předejde riziku úrazu elektrickým proudem a splní všechny bezpečnostní normy uzemnění.

Časté dotazy

Jaký je správný průřez měděného vodiče pro uzemnění kotle?

Minimální průřez měděného vodiče pro uzemnění kotle je 10 mm² pro bezpečný přenos elektrického proudu.

Jak hluboko by měly být elektrody uzemnění kotle zapuštěny do země?

Elektrody by měly být zapuštěny do hloubky 50-60 cm, aby bylo dosaženo správného kontaktu se zemí a minimalizace odporu.

Jaký maximální odpor nesmí uzemňovací obvod překročit?

Odpor uzemňovacího obvodu by neměl překročit 10 Ω v jílovité půdě a 50 Ω v písčité půdě pro bezpečný provoz kotle.

Jak často je nutné provádět měření odporu uzemnění kotle?

Měření odporu by mělo být prováděno každých 6 let, vizuální kontrola se doporučuje každý rok.

Proč nesmí být uzemnění kotle připojeno přes plynové nebo topné potrubí?

Připojení přes potrubí je zakázáno, protože může vést k nebezpečnému přenášení elektrického proudu a zvýšit riziko úrazu nebo výbuchu.

Jak poznám, že kotel je správně uzemněný a bezpečný?

Správně uzemněný kotel má uzemňovací obvod s odporem pod 10 Ω, pevné spoje bez koroze a je připojený přímo k rozvaděči měděným vodičem s dostatečným průřezem.

Jaká je doporučená forma uzemňovacího obvodu?

Doporučuje se uzemňovací obvod ve tvaru rovnostranného trojúhelníku se stranami 2 metry pro optimální stabilitu a rozložení odporu.

Jaké materiály jsou nejvhodnější pro elektrody uzemnění?

Nejvhodnější jsou ocelové elektrody s antikorozní ochranou, měděné vodiče s minimálním průřezem 10 mm² a kovové pásy o tloušťce 4 mm.

Jak mohu chránit uzemnění kotle před korozí?

Použijte antikorozní nátěry nebo pasty na elektrody a spoje, pravidelně kontrolujte a odstraňujte korozi při pravidelné údržbě.

Co dělat, když je prostor pro uzemnění omezený?

V omezeném prostoru lze použít lineární uzemňovací obvod s délkou příkopu cca 4 metry a elektrody umístěné po 2 metrech.

Jaký vliv má správné uzemnění kotle na jeho provozní efektivitu?

Správné uzemnění snižuje elektrické rušení a zajišťuje stabilní chod kotle, což může zvýšit jeho účinnost až o 5 %.

Jaké bezpečnostní normy musí uzemnění kotle splňovat podle českých předpisů?

Uzemnění kotle musí splňovat normu ČSN 33 2000-5-54, která stanovuje maximální odpor uzemnění do 10 Ω a správné provedení ochranných vodičů.
