Mechanické způsoby spojování měděných trubek bez pájení
Mechanické způsoby spojování měděných trubek bez pájení představují rychlou a čistou alternativu k tradičním metodám. Lisování, kompresní spojky a speciální těsnění umožňují pevné a spolehlivé spoje, které vydrží i vysoký tlak. Tyto postupy výrazně usnadňují montáž měděných trubek bez nutnosti otevřeného ohně či složitého pájení.
🔑 Klíčové body
- Mechanické spojování měděných trubek nevyužívá teplo a pájení, čímž šetří čas a eliminuje riziko poškození materiálu.
- Přesné zkrácení a odstraňování otřepů měděných trubek je klíčové pro kvalitu mechanického spoje.
- Kalibrace trubek pomocí vnitřního trnu a kalibračního kroužku zajišťuje správnou geometrii spoje.
- Mechanické spoje umožňují těsnost a pevnost s provozními tlaky srovnatelnými s pájenými spoji, často až do 16 bar.
- Používané těsnění v mechanických spojkách je zpravidla z materiálů odolných proti korozi a chemickému působení, což prodlužuje životnost spoje.
Základní principy mechanického spojování měděných trubek
Mechanické spojování měděných trubek bez pájení funguje na principu pevného a těsného spoje bez použití tepla či chemických materiálů. Základem je přesné zkrácení trubek pomocí řezačky na měď, odstranění vnitřních i vnějších otřepů speciálním odjehlovacím nástrojem a kalibrace trubek, která obnovuje jejich původní průměr a tvar. Tyto kroky zajišťují správnou geometrii spoje a eliminují riziko poškození těsnění měděných trubek, čímž se předchází únikům a selhání spoje. Mechanické spojky tak umožňují rychlou, bezpečnou a čistou montáž bez nutnosti pájení nebo svařování.
Co je mechanické spojování měděných trubek a jak funguje?
Mechanické spojování měděných trubek představuje metodu, která nevyužívá teplo ani pájení, ale spoléhá na přesnou přípravu trubek a speciální mechanické spojky. Klíčové je dodržení správné délky trubek, odstranění otřepů a kalibrace, které zajišťují optimální průměr a tvar konců trubek. Díky tomu mechanické spojení dosahuje vysoké těsnosti a pevnosti bez rizika poškození materiálu teplem. Tento způsob se osvědčuje zejména při instalacích, kde je nutná rychlá montáž nebo kde není možné použít hořák. Těsnost spoje závisí především na kvalitě přípravy a správném nasazení mechanické spojky.
Jak přesně připravit měděné trubky pro mechanické spojení?
Příprava měděných trubek začíná přesným zkrácením trubek řezačkou na měď, která zajistí rovné a přesné řezy bez deformací. Po odříznutí je nezbytné odstranit vnitřní i vnější otřepy pomocí odjehlovacích nástrojů, které zabraňují poškození těsnění měděných trubek a zamezují vzniku netěsností. Následuje kalibrace trubek pomocí vnitřního trnu a vnějšího kalibračního kroužku, která obnovuje správný tvar a průměr trubky, což je klíčové pro správné usazení mechanických spojek a zajištění těsnosti spoje.
Jak spojit měděnou trubku mechanicky?
Mechanické spojení měděných trubek začíná výběrem vhodné mechanické spojky podle průměru trubky a typu instalace. Trubka se zasune do spojky, přičemž správná kalibrace a odstranění otřepů zajistí bezproblémové dosednutí. Spojka se poté upevní dotažením šroubů, případně lisováním (krimpováním) pomocí speciálních kleští, které trvale zafixují spoj. Po montáži je nutná kontrola těsnosti spoje tlakem, která potvrdí správnost a spolehlivost mechanického spojení. Tento postup mechanického spojování měděných trubek bez pájení umožňuje rychlou instalaci bez použití hořáku a minimalizuje riziko poškození materiálu.
- Přesné zkrácení trubek řezačkou na měď
- Odstranění vnitřních i vnějších otřepů odjehlovacím nástrojem
- Kalibrace trubek pomocí vnitřního trnu a kalibračního kroužku
- Výběr mechanické spojky odpovídající průměru trubky a typu instalace
- Upevnění spojky dotažením šroubů nebo lisováním (krimpováním)
- Kontrola těsnosti spoje tlakem po montáži
Tip: Častou chybou je nedostatečné odstranění otřepů, které vede k poškození těsnění a následným netěsnostem spoje. Mechanické spojování je vhodné zejména pro rychlé montáže a instalace v místech s omezeným přístupem k pájení. Naopak není doporučeno pro aplikace vyžadující extrémní mechanickou pevnost nebo provoz při vysokých teplotách nad 110 °C.
Typy mechanických spojek pro měděné trubky a jejich principy fungování
Mechanické způsoby spojování měděných trubek bez pájení představují efektivní alternativu k tradičnímu svařování či pájení. Mezi hlavní typy patří lisovací, kompresní a šroubovací spojky, které umožňují rychlou, pevnou a těsnou montáž měděných trubek bez použití tepla a speciálního vybavení.
Lisovací spojky
Lisovací spojky pracují na principu krimpování speciálního kovového kroužku (tzv. prstence) kolem měděné trubky pomocí hydraulického nebo elektrického lisovacího nástroje. Tento proces deformuje kroužek a trubku tak, že vzniká trvalý mechanický a těsný spoj, který odolává tlakům až do 16 barů při teplotách do 110 °C, což odpovídá normám pro měkké pájení. Lisovací spojky se používají zejména v instalacích pitné vody a topení, kde je vyžadována rychlá montáž bez otevřeného ohně.
Kompresní spojky
Kompresní spojky fungují na principu mechanického stlačení pryžového nebo elastomerového těsnění pomocí šroubovací matice a kuželového kroužku (tzv. olive). Utahováním matice se těsnění stlačí proti měděné trubce a tvarovce, čímž vzniká spolehlivě těsný spoj bez potřeby tepelného zpracování. Tento typ spojky je vhodný pro instalace s provozním tlakem do 10 barů a teplotou do 90 °C, často se používá pro opravy a dočasné řešení potrubních rozvodů.
Šroubovací spojky
Šroubovací spojky umožňují spojení měděných trubek pomocí závitových spojek nebo mechanických přírub, které se dotažením šroubů nebo matek pevně sevřou. Tento způsob mechanického spojování je výhodný tam, kde je nutná opakovatelná montáž a demontáž spoje, například při servisních zásazích. Provozní parametry šroubovacích spojek odpovídají standardům pro nízkotlaké aplikace do 6 barů a teploty do 70 °C.
| Typ spojky | Princip fungování | Provozní tlak a teplota | Výhody |
|---|---|---|---|
| Lisovací spojky | Krimpování kovového kroužku hydraulickým lisem | Do 16 barů, do 110 °C | Pevný, trvalý a rychlý spoj |
| Kompresní spojky | Stlačení pryžového těsnění šroubovací maticí | Do 10 barů, do 90 °C | Těsný spoj bez tepla, vhodný pro opravy |
| Šroubovací spojky | Mechanické dotažení šroubů na závitových spojích | Do 6 barů, do 70 °C | Opakovatelná montáž a demontáž |
Tip: Při instalaci kompresních spojek je častou chybou nedostatečné dotažení matice, což vede k únikům vody. Mechanické spojky jsou ideální pro rychlé opravy a montáže v domácnostech, ale nejsou doporučeny pro vysokotlaké a dlouhodobé provozy, kde je lepší použít tvrdé pájení nebo svařování.
Jak připravit měděné trubky pro mechanické spojení
Pro správné mechanické spojení měděných trubek bez pájení je nezbytná pečlivá příprava trubek, která ovlivňuje kvalitu a těsnost spoje. Použití vhodných nástrojů a dodržení správného postupu zajistí spolehlivý výsledek bez rizika netěsností.
- Přesné zkrácení – použijte řezačku na měď, která umožní rovný a čistý řez bez deformací trubky. Tento nástroj je vhodnější než pila, protože minimalizuje poškození materiálu.
- Odstraňování otřepů – vnitřní i vnější hrany řezu očistěte speciálním pilníkem nebo otřepovým nástrojem. Odstraňování otřepů zabraňuje překážkám v proudění vody a zajišťuje hladký průtok.
- Čištění spojovacích ploch – odmaštěním a očištěním trubek odstraníte nečistoty, které by mohly ovlivnit těsnost spoje kompresní spojky nebo jiných mechanických spojek měděných trubek.
- Kalibrace trubek – pomocí kalibračního nástroje upravte průměr trubky tak, aby odpovídal požadavkům spojky. Kalibrace trubek zajišťuje správnou geometrii spoje a usnadňuje montáž měděných trubek bez pájení.
Jaké nástroje použít pro mechanické spojení měděných trubek bez pájení
Pro mechanické spojování měděných trubek bez pájení je ideální mít řezačku na měď, otřepový pilník a kalibrátor. Tyto nástroje výrazně zjednodušují postup spojování měděných trubek a minimalizují riziko poškození nebo netěsností, které by mohly vzniknout při nedostatečné přípravě.
Jak provést mechanické spojení měděných trubek krok za krokem
Montáž mechanických spojek měděných trubek bez pájení vyžaduje přesný postup a správné nástroje. Následující kroky představují návod na mechanické spojení měděných trubek bez pájení, který zajistí těsnost a pevnost spoje.
Příprava nástrojů a materiálu
Připravte lisovací kleště, které se používají k lisování měděných trubek, kompresní spojky s odpovídajícím těsněním měděných trubek a další potřebné pomůcky, například odizolovač a čistící prostředky. Správná příprava je základem úspěšné montáže měděných trubek bez pájení.

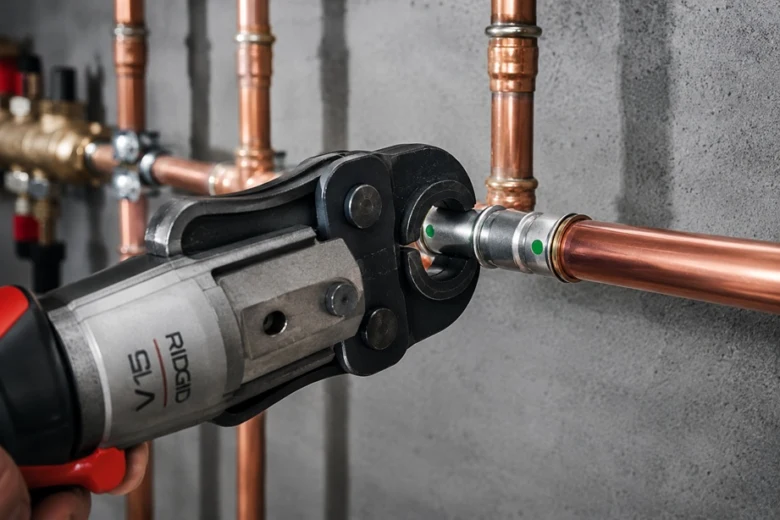

Montáž lisovacích spojek
- Vysuňte trubku do lisovací spojky až na doraz.
- Umístěte lisovací kleště přes kovový kroužek spojky.
- Použijte lisovací kleště k pevnému krimpování kroužku, čímž vytvoříte těsný mechanický spoj.
- Zkontrolujte rovnoměrnost krimpování a pevnost spoje.
Montáž kompresních a šroubovacích spojek
- Zasuňte trubku do kompresní spojky s těsněním.
- Dotáhněte šroub, aby se těsnění pevně usadilo a zajistilo těsnost spoje.
- U šroubovacích spojek pevně dotažení spojovacích prvků zajistí stabilní a bezpečné spojení bez nutnosti pájení.
- Proveďte kontrolu těsnosti spoje tlakem vody nebo vzduchu.
Tip: Častou chybou je nedostatečné dotažení šroubů u kompresních spojek, což vede k netěsnostem. Mechanické spoje měděných trubek bez nutnosti pájení se hodí zejména pro rychlé opravy a instalace bez plynového hořáku, ale nejsou vhodné pro všechny typy rozvodů s vysokým tlakem.
Materiály a těsnění v mechanických spojkách pro měděné trubky
Mechanické spojky pro měděné trubky využívají kombinaci kovových a plastových materiálů, které zajišťují pevný a těsný spoj bez nutnosti pájení. Kovové části jsou nejčastěji vyrobeny z mosazi nebo nerezové oceli, přičemž mosaz nabízí vysokou odolnost proti korozi a mechanickému namáhání, zatímco nerezová ocel zajišťuje zvýšenou odolnost vůči agresivním chemikáliím a dlouhodobou životnost spoje. Plastové komponenty, vyráběné z technických polymerů, například z polyamidu nebo POM (polyoxymethylen), zvyšují pružnost spoje a usnadňují montáž bez potřeby speciálního nářadí.
Těsnění v mechanických spojkách jsou klíčová pro zajištění spolehlivosti a dlouhodobé těsnosti spoje. Nejčastěji se používají materiály jako guma, EPDM (etylén-propylén-dienový monomer) a PTFE (polytetrafluorethylen). EPDM je vhodné pro teploty do 120 °C a odolává širokému spektru chemikálií, což jej činí ideálním pro pitnou vodu a topné systémy. PTFE nabízí vynikající chemickou odolnost a tepelnou stabilitu až do 260 °C, proto se používá v náročnějších provozních podmínkách. Výběr těsnění musí odpovídat konkrétnímu médiu, provozní teplotě a tlaku, aby nedocházelo k degradaci materiálu a úniku.
- Mosazné a nerezové kovové části poskytují vysokou pevnost, odolnost proti korozi a chemickému namáhání
- Plastové komponenty z technických polymerů zlepšují pružnost spoje a umožňují snadnější montáž bez pájení
- Těsnění z gumy, EPDM (do 120 °C) a PTFE (do 260 °C) zaručují spolehlivou těsnost a odolnost vůči chemikáliím i stárnutí
- Správný výběr těsnění závisí na chemickém složení média, teplotě a provozním tlaku spoje
Tip: Častou chybou při montáži mechanických spojek je nedostatečné očištění a kalibrace měděných trubek, což brání správnému dosednutí těsnění a může vést k únikům. Proto je nezbytné odstranit otřepy a oxidy, a použít kalibrační nástroje pro zachování správného průměru trubky.
Mechanické spojování měděných trubek bez pájení se hodí zejména tam, kde je potřeba rychlá montáž bez použití hořáku nebo kde není možné zajistit dostatečné podmínky pro pájení. Naopak není vhodné pro aplikace s extrémně vysokými tlaky nad 25 bar nebo teplotami nad 120 °C, kde je lepší použít tvrdé pájení nebo svařování.
Odborná rada: Pro správné mechanické spojení měděných trubek bez pájení doporučuji vždy zkontrolovat kompatibilitu těsnění s provozním médiem a dodržet přesné rozměry a přípravu trubek podle výrobce spojek.
Výhody a nevýhody mechanického spojování měděných trubek
Mechanické spojování měděných trubek představuje efektivní alternativu k tradičnímu pájení, zejména díky rychlosti montáže a absenci tepelného zatížení materiálu. Tento způsob umožňuje opakovatelnou demontáž a opětovné použití spojek, což je výhodné při servisních zásazích. Pevnost spoje a jeho těsnost jsou obecně srovnatelné s pájenými spoji, pokud se použijí kvalitní mechanické spojky měděných trubek a správný postup spojování měděných trubek bez pájení.
Nevýhodou mechanického spojování je vyšší cena nástrojů, například lisovacích kleští pro lisování měděných trubek, a potřeba přesného provedení montáže. Kompresní spojky a těsnění měděných trubek musí být pečlivě zvoleny dle průměru a tlaku v potrubí, aby bylo zajištěno dlouhodobé bezporuchové fungování.
| Kritérium | Mechanické spojování | Pájení |
|---|---|---|
| Rychlost montáže | 2-3× rychlejší | Pomalejší, vyžaduje čas na ohřev |
| Těsnost spoje | Vysoká, díky těsnění | Vysoká, trvalé spojení |
| Cena nástrojů | Vyšší (lisovací kleště, spojky) | Nižší (hořák, pájka) |
Tip: Mechanické spojování se hodí pro rychlé instalace a místa s omezeným přístupem, kde není možné použít hořák. Naopak pájení zůstává vhodnější pro trvalé spoje v náročnějších podmínkách.

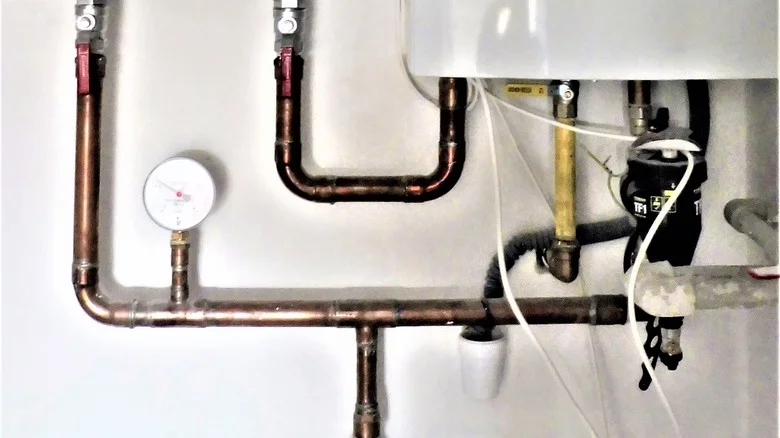

Vhodné aplikace mechanických spojek v instalacích
Mechanické spojky měděných trubek představují praktické řešení pro instalace pitné vody, vytápění i plynu, kde je potřeba spolehlivé a rychlé spojení bez použití pájení. Tyto spojky obvykle snesou provozní tlak až do 16 bar a teploty do 110 °C, což je dostačující pro většinu běžných aplikací v domácnostech i menších komerčních objektech.
Pro instalace pitné vody jsou mechanické spojky vhodné díky použití kvalitních těsnění měděných trubek, které zajišťují hygienickou nezávadnost a těsnost spoje. Při vytápění zajistí kompresní spojky spolehlivost i při kolísání teplot a tlaků. U plynových rozvodů je nutné přesně dodržet provozní limity a použít certifikované spojky určené pro plyn.
- Montáž měděných trubek bez pájení zkracuje čas instalace a eliminuje riziko poškození materiálu vysokou teplotou
- Lisování měděných trubek je nejčastější mechanickou metodou, která zaručuje pevné a trvanlivé spoje
- Mechanické spojení měděných trubek místo pájení doporučuji zejména tam, kde není možné použít otevřený oheň nebo je potřeba rychlá oprava
Tip: Na co si dát pozor – mechanické spojky nejsou vhodné pro instalace s vyššími teplotami než 110 °C nebo tlaky nad 16 bar, jinak hrozí netěsnosti a zkrácení životnosti spoje.
Časté dotazy k mechanickému spojování měděných trubek bez pájení
Otázka: Jak přesně připravit měděné trubky pro mechanické spojení?
Použijte řezačku na měď pro přesné zkrácení trubky, odstraňte otřepy brusnou vlnou na vnitřní i vnější straně a kalibrujte trubku pomocí vnitřního trnu a kalibračního kroužku, aby se zajistilo správné usazení spojky.
Otázka: Jaké jsou hlavní typy mechanických spojek pro měděné trubky?
Nejčastěji se využívají lisovací, kompresní a šroubovací spojky. Lisovací spoje vznikají krimpováním, kompresní stlačují těsnění a šroubovací umožňují opakovanou demontáž.
Otázka: Je mechanické spojení stejně pevné jako pájení?
Mechanické spoje zpravidla dosahují srovnatelné pevnosti a těsnosti jako pájené spoje, často při provozním tlaku až do 16 bar.
Otázka: Jaké nástroje potřebuji pro mechanické spojení měděných trubek?
Potřebné jsou lisovací kleště pro krimpování, klíče pro dotažení kompresních a šroubovacích spojek, dále řezačka a kalibrátor trubek.
Otázka: Kde se mechanické spojky nejčastěji používají?
Mechanické spojky se využívají v instalacích pitné vody do DN 28, topení do 110 °C a 16 bar, a také v plynových instalacích s odpovídající certifikací.
Otázka: Jaké materiály jsou použity pro těsnění v mechanických spojkách?
Těsnění jsou zpravidla z gumy, EPDM nebo PTFE, materiálů odolných proti korozi a chemickému působení.
Otázka: Jak se vyhnout častým chybám při mechanickém spojování?
Dodržujte přesný postup zkrácení a kalibrace trubky, správný výběr spojek podle průměru a tlaku, a kontrolujte správné dotažení spojek.
Otázka: Mohu mechanické spoje demontovat a znovu použít?
Ano, zejména šroubovací spojky jsou konstruovány pro opakovanou montáž a demontáž bez ztráty těsnosti.
Otázka: Jak často kontrolovat mechanické spoje?
Doporučuje se kontrolovat utažení u kompresních spojek minimálně jednou ročně, aby se předešlo netěsnostem.
Otázka: Jaký je rozdíl mezi lisovacími a kompresními spojkami?
Lisovací spojky jsou trvalé díky krimpování, zatímco kompresní se dotahují šroubem a lze je snadněji rozebrat.
Otázka: Jaká je maximální provozní teplota mechanických spojek?
Mechanické spojky jsou navrženy pro teploty do 110 °C, což odpovídá limitům pro měkké pájení.
Otázka: Jsou mechanické spojky vhodné pro plynové instalace?
Ano, pokud mají platné certifikace a jsou určeny pro plynové aplikace s provozním tlakem do 16 bar.
Otázka: Jaké jsou výhody mechanického spojování měděných trubek bez pájení?
Výhodou je rychlá montáž bez nutnosti hořáku, bezpečnost práce, nižší riziko poškození trubek a snadné přizpůsobení při opravách.
Otázka: Jaký je správný postup mechanického spojování měděných trubek bez pájení?
Postup začíná přesným řezem a odjehlením trubky, pokračuje kalibrací, nasazením správné spojky a dokončuje utažením dle doporučeného momentu výrobce.
Otázka: Jaké chyby se vyvarovat při mechanickém spojování měděných trubek bez pájení?
Častou chybou je nedostatečné odstranění otřepů a nesprávná kalibrace trubky, což může způsobit netěsnost nebo mechanické poškození spoje.
