Schéma připojení expanzní nádoby krok za krokem s nuancemi

Správné zapojení expanzní nádoby zajišťuje stabilitu tlaku v otopné soustavě a chrání komponenty kotle před předčasným opotřebením. Účinný provoz systému závisí na přesném výpočtu, jaký objem expanzní nádoby zvolit, a na dodržení správného postupu při instalaci i následném tlakování expanzní nádoby. Pravidelná údržba expanzní nádoby pak eliminuje riziko kavitace čerpadla nebo úniku vody přes pojistný ventil.

Jak správně zapojit expanzní nádobu krok za krokem?

Správné zapojení expanzní nádoby vyžaduje instalaci za zpětnou klapku a před pojistný ventil, aby systém bezpečně absorboval změny objemu vody při ohřevu. Celý proces zahrnuje vytvoření odbočky pomocí T-kusu, osazení uzavíracího ventilu pro budoucí servis a následné přesné tlakování expanzní nádoby dle parametrů vašeho systému.

1. Uzavření přívodu vody – zastavte hlavní uzávěr a vypusťte zbytek tlaku z potrubí otevřením nejbližšího kohoutku.
2. Instalace T-kusu – vložte T-kus do potrubí studené vody za zpětnou klapku, která zabrání zpětnému toku ohřáté vody do řádu.
3. Montáž uzavíracího ventilu – našroubujte na T-kus servisní ventil, jenž umožní snadné odpojení expanzní nádoby bez nutnosti vypouštět celý systém.
4. Připojení nádoby – pevně připojte expanzní nádobu k ventilu pomocí nerezové flexi hadice nebo závitového šroubení.
5. Nastavení tlaku – pomocí manometru a hustilky upravte tlak v nádobě na hodnotu o 0,2 bar nižší, než je otevírací tlak redukčního ventilu.

Doporučené nástroje a materiály

Pro úspěšnou instalaci si připravte nastavitelné klíče na dotažení šroubení, teflonovou pásku nebo konopí s pastou pro utěsnění závitů. Nezapomeňte na kvalitní manometr pro kontrolu tlaku a hustilku pro údržbu expanzní nádoby. T-kusy musí odpovídat průměru trubek v instalaci. Membrána expanzní nádoby je citlivá na hrubé zacházení, proto při montáži nepoužívejte nadměrnou sílu, která by mohla poškodit její vnitřní strukturu.

Bezpečnostní opatření při instalaci

Základní bezpečnostní opatření spočívá ve vypnutí jističe ohřevu vody a úplném uzavření přívodu vody do systému, aby nedošlo k vytopení prostor. Častá chyba: instalace bez uzavíracího ventilu, která znemožňuje budoucí servis. Na co si dát pozor: příliš vysoký tlak vody v systému může poškodit membránu. Tento postup se hodí pro majitele domů se základní technickou zdatností, ale pro složité systémy s vysokým objemem expanzní nádoby doporučuji odbornou konzultaci.

Jak vybrat vhodný objem expanzní nádoby?

Správný objem expanzní nádoby závisí přímo na celkovém objemu bojleru a teplotním rozdílu ohřívané vody. Koeficient roztažnosti vody určuje, kolik objemu navíc vznikne při ohřevu z 10 °C na 80 °C, což je klíčové pro správné zapojení expanzní nádoby. V praxi se využitelnost nádoby pohybuje kolem 30 až 50 procent celkového objemu kvůli předtlakování. Jako orientační pravidlo pro domácí ohřev vody platí, že by nádoba měla tvořit přibližně 4 až 5 procent objemu bojleru.

Odborná rada: Častou chybou je poddimenzování nádoby, které vede k častému otevírání pojistného ventilu. Na co si dát pozor: pokud zvolíte příliš malý objem, membrána expanzní nádoby bude neustále namáhána na hranici své pružnosti, což zkracuje její životnost. Před instalací vždy ověřte, kde umístit expanzní nádobu u kotle nebo bojleru, aby byla snadno přístupná pro pravidelnou údržbu expanzní nádoby a kontrolu tlaku. Pro systémy s vysokým provozním tlakem nad 6 barů doporučuji konzultaci s projektantem vytápění.

Jak správně nastavit a kontrolovat tlak v expanzní nádobě?

Správné nastavení tlaku vzduchu v nádobě zajišťuje dlouhou životnost membrány expanzní nádoby a stabilitu celého systému. Pravidelná kontrola pomocí manometru předchází poškození komponentů, které chrání pojistný ventil před nadměrným namáháním.

Kdy a jak tlakovat expanzní nádobu?

Tlakování expanzní nádoby provádějte preventivně jednou za 3 měsíce nebo vždy, když manometr ukáže pokles pod 2 bary. Správný postup tlakování expanzní nádoby v topném systému vyžaduje oddělení nádoby od vodního okruhu, aby nedošlo ke zkreslení měření tlaku vody. Udržujte tlak vzduchu o 0,2 až 0,5 bar nižší, než je statický tlak vody v systému. Tím zajistíte správnou funkci membrány při expanzi topného média.

Postup kontroly a doplňování tlaku

1. Uzavření ventilu – zastavte přívod vody do nádoby a vypusťte z ní vodu přes vypouštěcí kohout.
2. Kontrola tlaku – připojte přesný manometr na ventilek nádoby a změřte aktuální tlak vzduchu.
3. Doplnění vzduchu – použijte běžnou hustilku a nafoukněte prostor za membránou na požadovanou hodnotu.
4. Ověření těsnosti – po natlakování zkontrolujte ventilek mýdlovou vodou, zda neuniká vzduch.

Odborná rada: Častou chybou je měření tlaku vzduchu v nádobě, která je stále pod tlakem vody, což vede k chybným hodnotám a následnému přetížení systému. Tato údržba expanzní nádoby se hodí pro majitele rodinných domů s vlastním vytápěním, zatímco pro systémy s průtokovými ohřívači bez akumulace není tento typ regulace relevantní.

Hlavní části a konstrukce expanzní nádoby

Pochopení toho, jak funguje expanzní nádoba na vodu a jak ji zapojit do systému, začíná znalostí její vnitřní stavby. Srdcem zařízení je pryžová membrána expanzní nádoby, která hermeticky odděluje prostor s vodou od komory naplněné plynem. V uzavřených systémech se jako plyn používá dusík, který udržuje potřebný protitlak a zabraňuje korozi vnitřního pláště. Dnešní uzavřené nádoby jsou obvykle ocelové a válcového tvaru, přičemž některé modely disponují vyměnitelným vakem membrány, což výrazně prodlužuje jejich životnost.

• Kovový plášť – pevná ocelová konstrukce odolávající provoznímu tlaku až 10 bar.
• Membrána – pružná přepážka nebo výměnný vak rozdělující vnitřní prostor na vodní a plynovou část.
• Prostor s plynem – komora naplněná dusíkem, jejíž tlak musí být o 0,2 až 0,5 baru nižší než dolní mez tlaku vody.
• Prostor s vodou – oblast, do které expanduje ohřátá voda při nárůstu objemu v systému.
• Plnicí a kontrolní ventil – prvek umístěný pod krytem, sloužící k tlakování expanzní nádoby pomocí hustilky s manometrem.

Technické nuance konstrukce

Při instalaci vždy zohledněte, že správné zapojení expanzní nádoby vyžaduje také funkční pojistný ventil v těsné blízkosti. Pro systémy s bojlerem platí orientační pravidlo, že objem expanzní nádoby by měl odpovídat 4 až 5 % celkového objemu bojleru. Například pro 200l bojler je doporučený objem nádoby 8 až 12 litrů.

Odborná rada: Pravidelná údržba expanzní nádoby by měla probíhat minimálně jednou za 3 měsíce. Při kontrole vypněte jistič, vypusťte vodu z nádoby a pomocí manometru ověřte tlak plynu, který musí být cca o 0,2 baru nižší než spínací tlak čerpadla.

Častá chyba: Podcenění vzdálenosti od zdroje tepla nebo instalace nádoby bez redukčního ventilu u tlaků nad 4 bar vede k přehřívání membrány a její následné degradaci.

Pro koho se hodí vs. pro koho NE: Uzavřené expanzní nádoby jsou nezbytné pro moderní tlakové otopné okruhy a systémy s bojlerem, kde zajišťují stabilitu tlaku. Pro starší otevřené systémy s volnou hladinou na půdě nejsou tyto nádoby vhodné, neboť v nich není nutný pojistný ventil a změny objemu se vyrovnávají přirozenou změnou hladiny.

Údržba a tlakování expanzní nádoby

Pravidelná údržba expanzní nádoby zajišťuje dlouhou životnost otopné soustavy a brání zbytečnému namáhání komponent. Kontrolu tlaku vzduchu provádějte minimálně jednou za 3 měsíce, aby nedošlo k poškození membrány expanzní nádoby vlivem nesprávného provozního tlaku.

Známky poruchy expanzní nádoby

Mezi hlavní příznaky, že nastala porucha expanzní nádoby, patří rychlé kolísání tlaku v systému při ohřevu vody a časté spínání čerpadla. Pokud při stisknutí ventilku vytéká místo vzduchu voda, došlo k protržení vnitřní přepážky. Poškození membrány expanzní nádoby vyžaduje okamžitou výměnu celého zařízení, protože nádoba již není schopna kompenzovat tepelnou roztažnost kapaliny, což nadměrně zatěžuje pojistný ventil.

Postup kontroly a tlakování

Pro bezpečné provedení údržby expanzní nádoby dodržujte tento postup:

1. Vypnutí systému – vypněte zdroj tepla a odpojte jej pomocí jističe, aby nedošlo k ohřevu vody.
2. Vypuštění vody – uzavřete přívodní ventil a vypusťte tlak vody z nádoby, aby nebyl ovlivněn tlak vzduchu.
3. Kontrola tlaku – změřte tlak vzduchu na ventilku manometrem a porovnejte jej s předepsanou hodnotou výrobce.
4. Dotlakování – připojte kompresor nebo pumpu a tlakování expanzní nádoby provádějte na požadovanou hodnotu podle projektu.
5. Zprovoznění – otevřete ventily, zapněte jistič a zkontrolujte těsnost připojení.

Odborná rada: Častou chybou je tlakování nádoby, aniž by byla vypuštěna voda ze systému, což vede k chybným hodnotám a nefunkčnosti expanze. Tento postup je vhodný pro technicky zdatné uživatele, ale pokud si nejste jisti, vždy vyhledejte odborný servis.

Nejčastější chyby a problémy při zapojení expanzní nádoby

Nesprávné zapojení expanzní nádoby často způsobuje netěsnost spojů a následné poruchy celého systému. Častou chybou je instalace bez uzavírací armatury s vypouštěcím ventilem, což znemožňuje servisní údržbu expanzní nádoby bez nutnosti vypustit celý topný okruh. Pokud potřebujete zjistit, jak odpojit expanzní nádobu bez poškození systému, vždy uzavřete servisní ventil a vypusťte vodu z nádoby přes vypouštěcí kohout, dokud tlakoměr neukazuje 0 bar.

Typické chyby při zapojení expanzní nádoby a jak se jim vyhnout

• Nedostatečné tlakování expanzní nádoby vede k rychlému opotřebení, kdy membrána expanzní nádoby ztrácí pružnost a dochází k jejímu předčasnému prasknutí.
• Absence pojistného ventilu v blízkosti nádoby zvyšuje riziko nekontrolovaného přetlaku při poruše, což může poškodit potrubní rozvody.
• Zvolený objem expanzní nádoby neodpovídající výkonu kotle či objemu bojleru způsobuje časté kolísání provozního tlaku a zvýšenou hlučnost systému.
• Zanedbaná pravidelná údržba expanzní nádoby zapříčiní poškození membrány vlivem koroze nebo usazování nečistot z vody.
• Instalace v nesprávném pořadí armatur (např. umístění nádoby před zpětnou klapku) znemožňuje správnou funkci vyrovnávání objemu vody při ohřevu.

Odborná rada: Kontrolu tlaku provádějte minimálně jednou za 3 měsíce při zcela vypuštěné vodě z nádoby, aby naměřené hodnoty odpovídaly štítkovým údajům výrobce. Tlak vzdušiny by měl být o 0,2 až 0,5 baru nižší, než je dolní mez tlaku vody v systému. Pokud po stisknutí ventilku vytéká voda, je membrána expanzní nádoby prasklá a celou nádobu musíte vyměnit.

Varování z praxe: Častou chybou je podcenění hmotnosti naplněné nádoby. U větších expanzních nádob (desítky litrů) vždy zajistěte pevnou montáž na zeď nebo podložku, aby nedošlo k mechanickému namáhání a následnému prasknutí připojovacího potrubí.

Pro koho se postup hodí a pro koho NE: Tento návod na údržbu a kontrolu tlaku je ideální pro majitele rodinných domů s běžným systémem ohřevu vody či ústředního topení. U složitých kaskádových systémů nebo průmyslových instalací s vysokým provozním tlakem nad 6 barů doporučuji vždy konzultaci s autorizovaným servisním technikem, který disponuje kalibrovaným měřicím vybavením.

Časté dotazy (FAQ) k připojení expanzní nádoby

Otázka: Jak správně zapojit expanzní nádobu k bojleru?

Expanzní nádobu připojte na přívod studené vody v pořadí: uzávěr, redukční ventil, zpětná klapka, expanzní nádoba, pojistný ventil a nakonec bojler. Toto schéma připojení expanzní nádoby k bojleru s popisem zajišťuje správnou funkci bez zpětného průtoku ohřáté vody do řadu.

Otázka: Jak často je potřeba kontrolovat tlak v expanzní nádobě?

Tlak kontrolujte minimálně jednou za 3 měsíce a doplňujte vzduch, pokud tlak klesne pod doporučenou hodnotu. Pravidelná údržba expanzní nádoby prodlužuje životnost membrány a zabraňuje kolísání tlaku v rozvodu.

Otázka: Jaký by měl být tlak vzduchu v expanzní nádobě?

Tlak vzduchu by měl být o 0,2 až 0,5 baru nižší než dolní mez tlaku vody v systému, obvykle v rozmezí 2 až 3,5 baru. Správné tlakování expanzní nádoby je klíčové pro vyrovnávání objemových změn vody při ohřevu.

Otázka: Jaký objem expanzní nádoby je vhodný pro 200l bojler?

Pro 200l bojler se doporučuje objem expanzní nádoby 8 až 12 litrů, což odpovídá zhruba 4 až 5 % celkového objemu bojleru. Při výběru vždy zohledněte maximální provozní teplotu vody a vstupní tlak v potrubí.

Otázka: Jaké jsou hlavní části expanzní nádoby?

Hlavní části tvoří ocelový plášť, gumová membrána expanzní nádoby oddělující vodu od plynu, prostor s dusíkem a plnicí ventilek. Membrána musí být vyrobena z materiálu odolného vůči provozním teplotám a tlaku.

Otázka: Jak odpojit expanzní nádobu bez poškození systému?

Uzavřete přívod vody, vypněte zdroj ohřevu a uzavřete servisní ventil před nádobou. Poté opatrně vypusťte zbytek vody a odšroubujte spojení, přičemž dbejte na to, abyste nepoškodili těsnění závitů.

Otázka: Co znamená časté spínání čerpadla v souvislosti s expanzní nádobou?

Časté spínání signalizuje pokles tlaku plynu v nádobě nebo prasklou membránu, která již neudrží potřebný objem vody. V takovém případě je nutné provést kontrolu tlaku a případně výměnu celého komponentu.

Otázka: Jaké bezpečnostní opatření je nutné při instalaci expanzní nádoby?

Před zahájením prací vypněte hlavní jistič a uzavřete přívod vody, abyste předešli vytopení prostoru. Dodržujte bezpečnostní opatření instalace, včetně kontroly těsnosti všech spojů pod provozním tlakem.

Otázka: Jak řešit netěsnost expanzní nádoby?

Zkontrolujte těsnění na připojovacím šroubení a stav ventilku pro dofukování plynu. Pokud voda uniká přímo z ventilku nebo pláště, je membrána expanzní nádoby poškozená a je nutná výměna celého kusu.

Otázka: Jaký je rozdíl mezi otevřenou a uzavřenou expanzní nádobou?

Uzavřená nádoba využívá membránu a plyn k udržení tlaku, což brání korozi a odpařování vody. Otevřená nádoba je volně spojena s atmosférou a dnes se v moderních systémech prakticky nepoužívá.

Otázka: Kdy je potřeba tlakovat expanzní nádobu?

Tlakování expanzní nádoby provádějte při každé pravidelné revizi nebo při poklesu tlaku pod provozní minimum. Častá chyba: kontrola tlaku při plné nádobě vodou, což vede k chybným naměřeným hodnotám tlaku plynu.

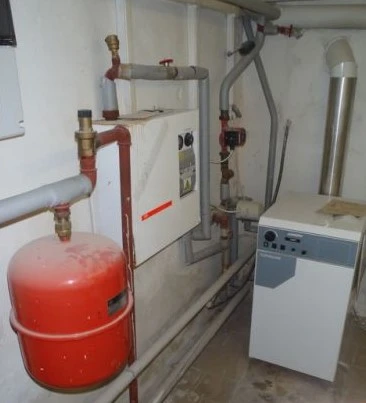

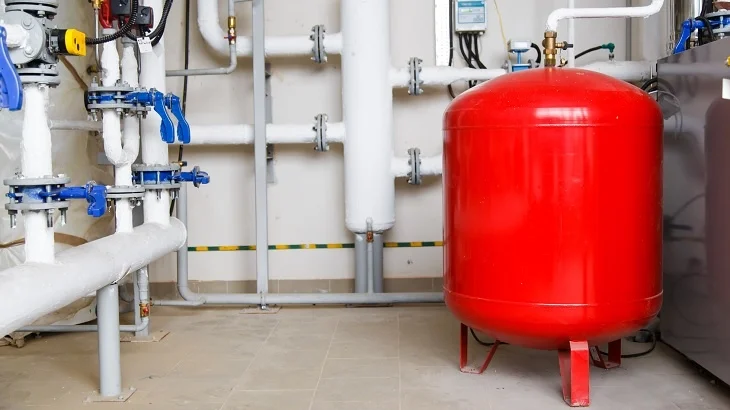

Otázka: Jak umístit expanzní nádobu u kotle?

Nádobu instalujte co nejblíže ke zdroji tepla, ideálně na zpětné potrubí, aby nedocházelo k přehřívání membrány. Pro koho se to hodí: pro všechny uzavřené systémy; pro koho se NEhodí: pro systémy s otevřenou expanzí, kde nelze udržet přetlak.
