Jak správně připojit a prodloužit anténní kabel bez ztráty

Kvalitní přenos televizního signálu závisí především na precizním zapojení koaxiálního kabelu a správné instalaci F-konektorů. Každý nekvalitní spoj nebo nevhodně zvolený rozbočovač zvyšuje útlum signálu, což v praxi vede k zasekávání obrazu či výpadkům vysílání. Tento návod vám pomůže technicky správně propojit či prodloužit kabeláž tak, abyste dosáhli maximální možné kvality příjmu.

Jak správně připojit anténní kabel k televizoru a zařízení

Správné připojení anténního kabelu k televizoru vyžaduje mechanicky pevný spoj a správné zakončení koaxiálního kabelu pomocí F-konektoru. Tento postup zajistí minimální útlum signálu a zabrání vzniku rušení, které by negativně ovlivnilo kvalitu digitálního vysílání.

Jak bezpečně odpojit televizor před připojením anténního kabelu

Před samotnou manipulací s anténním kabelem vždy vytáhněte napájecí šňůru televizoru z elektrické zásuvky. Tento krok je zásadní pro bezpečnost, protože zabraňuje riziku poškození citlivé elektroniky v důsledku případného elektrostatického výboje nebo rozdílných potenciálů mezi zařízeními. Pokud používáte také set-top box, odpojte od napájení i toto zařízení. Manipulace s konektory při zapnutém přístroji může vést k nečekaným zkratům na anténním vstupu, které často končí nevratným poškozením tuneru.

Použití F-konektoru pro připojení anténního kabelu

Pro kvalitní přenos signálu je F-konektor nejvhodnější volbou, protože zajišťuje pevné spojení stínění koaxiálního kabelu s konektorem. Při instalaci odstraňte z kabelu vnější izolaci v délce přibližně 1,5 cm, opatrně ohrňte stínění zpět a odstraňte hliníkovou fólii, aby nedošlo ke kontaktu se středovým vodičem. Poté na kabel našroubujte F-konektor tak, aby středový měděný drát vyčníval cca 2 mm nad hranu konektoru. Odborná rada: Častou chybou je nedostatečné dotažení konektoru nebo ponechání vláken stínění, která se dotýkají vnitřního vodiče, což způsobuje výrazné zhoršení příjmu.

Jak propojit anténní kabel?

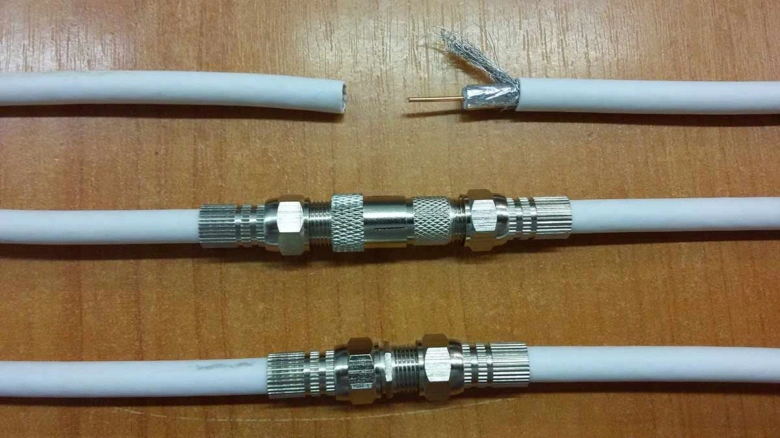

Pokud potřebujete prodloužit kabel nebo jej připojit na rozbočovač, vyhněte se improvizovaným spojům typu kroucení drátů. K propojení dvou kabelů použijte kvalitní F-spojku, která udrží impedanci vedení a zajistí stínění v místě spoje. V případě, že signál po prodloužení vykazuje vysoký útlum signálu, je na místě zvážit instalaci zesilovače signálu. Toto řešení se hodí pro domácnosti s rozsáhlou kabeláží, ale není vhodné v místech s již tak velmi silným signálem, kde by zesilovač mohl způsobit přebuzení vstupu televizoru. Na venkovní spoje vždy použijte voděodolný kryt, který chrání kovové části před korozí a oxidací.

Jak prodloužit anténní kabel bez ztráty kvality signálu

Jak správně prodloužit anténní kabel bez ztráty kvality signálu závisí především na volbě kvalitního spojovacího materiálu a techniky zapojení. Pro dosažení stabilního přenosu doporučuji využít metodu propojení pomocí F-konektorů a oboustranné spojky, která minimalizuje útlum signálu oproti podomácku vyráběným spojům.

Doporučené typy kabelů

Pro spolehlivé prodloužení anténního kabelu na delší vzdálenost bez ztráty kvality vždy volte stíněný koaxiální kabel typu RG6. Tento kabel disponuje kvalitním měděným jádrem a hustým stíněním, což výrazně snižuje útlum signálu oproti staršímu typu RG59. Při instalaci do 30 metrů kabel RG6 zajistí stabilní přenos digitálního vysílání bez rušení, které se často projevuje kostičkováním obrazu. Pokud potřebujete delší vedení, je vhodné zapojit zesilovač signálu přímo ke zdroji. Odborná doporučení týkající se technických norem a kvality rozvodů často reflektují standardy, které zmiňuje například portál eAgri v souvislosti s infrastrukturou.

Kroucení kabelů jako dočasné řešení

Manuální kroucení kabelů, kdy odstraníte izolaci a vodiče pouze vzájemně stočíte, představuje nejméně spolehlivou metodu. Tento typ spoje je náchylný k rychlé oxidaci vlivem vlhkosti a kolísání teplot, což vede k postupnému zhoršení signálu a šumu v obrazu. Tato metoda se hodí pouze jako nouzové řešení na velmi krátkou dobu.

1. Odstranění izolace – z konce kabelu odstraňte 15 mm vnější izolace a 5 mm vnitřní dielektrika.
2. Nasazení konektoru – na kabel našroubujte F-konektor tak, aby stínění pevně přiléhalo k tělu konektoru.
3. Propojení kabelů – oba konektory spojte pomocí kovového adaptéru (spojky).
4. Zajištění spoje – při venkovní instalaci vždy použijte voděodolný kryt nebo samovulkanizační pásku.

Odborná rada: Častou chybou je nedostatečné dotažení F-konektoru k adaptéru, což způsobuje nestabilitu signálu. Tento postup se hodí pro běžné domácí opravy, ale pro rozvody do více místností raději využijte aktivní rozbočovač.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Jak správně utěsnit a chránit spojení kabelů proti vlhkosti

Venkovní instalace vyžadují precizní ochranu, protože vlhkost vnikající do koaxiálního kabelu nenávratně poškozuje měděné jádro a způsobuje korozi, která dramaticky zvyšuje útlum signálu. Každý F-konektor vystavený přímému dešti, sněhu nebo vysoké vlhkosti musí mít nasazený kvalitní voděodolný kryt, který těsně obepne plášť kabelu a zamezí pronikání vody ke spoji. Pokud plánujete instalaci venkovního rozbočovače nebo zesilovače signálu, vždy využijte certifikované plastové boxy s gumovým těsněním, které zajistí krytí minimálně IP54.

Častá chyba: pouhé obmotání konektoru běžnou izolační páskou, která po 3 až 6 měsících vlivem UV záření zpuchří, ztratí lepivost a vytvoří uvnitř konektoru past na kondenzující vodu.

Na co si dát pozor: vždy instalujte kabel tak, aby konektor směřoval mírně dolů v tzv. odkapové smyčce, což fyzikálně zabrání zatékání vody přímo do spoje. Správně provedené utěsnění je klíčové pro stabilní útlum signálu a dlouhou životnost vedení, neboť i minimální oxidace měděného jádra vede k degradaci obrazu.

Toto řešení se hodí pro každou venkovní anténu vystavenou povětrnostním vlivům, zatímco pro vnitřní rozvody v suchém prostředí postačí standardní mechanické spojení pomocí F-konektorů bez dodatečné izolace. Pokud provádíte měření signálu a naměříte náhlý pokles kvality po dešti, je to jasný indikátor vnikající vlhkosti do spoje, který vyžaduje okamžitou kontrolu a výměnu konektoru.

Dopady délky kabelu na kvalitu signálu a maximální doporučená délka

Každý metr koaxiálního kabelu typu RG6 přirozeně způsobuje útlum signálu, který přímo ovlivňuje výslednou kvalitu obrazu ve vašem televizoru. Při vedení signálu na vzdálenost do 30 metrů obvykle nedochází k výraznému zhoršení, ale překročení této hranice již vyžaduje aktivní prvek. Pokud přemýšlíte, jak prodloužit kabel od antény na větší vzdálenost bez ztráty kvality, je nutné do systému zařadit zesilovač signálu. Ten kompenzuje ztráty způsobené odporem měděného jádra a stíněním.

Doporučené limity pro instalaci kabeláže

Na co si dát pozor: Častou chybou je instalace levných pasivních spojek, které při špatném kontaktu s F-konektorem zvyšují šum. Pokud hledáte návod na spojení anténního kabelu bez ztráty signálu, vždy dbejte na precizní odizolování stínění. Zesilovač signálu se hodí pro rozsáhlé domovní rozvody, ale není vhodný v místech s extrémně silným vysílačem, kde by mohl způsobit přebuzení vstupu televizoru. Kvalitu signálu při prodloužení anténního kabelu snadno ověříte v menu televizoru pod položkou diagnostika signálu, kde sledujte parametry síla a kvalita.

Jak zjistit kvalitu signálu po prodloužení anténního kabelu

Po každém zásahu do rozvodů je nezbytné ověřit, zda nedošlo k degradaci přenosu dat. Správné měření signálu vám poskytne jistotu, že prodloužení anténního kabelu nezpůsobilo nadměrný útlum signálu, který by vedl k výpadkům obrazu či kostičkování vysílání.

Měření signálu pomocí televizoru

Většina moderních televizorů nabízí v menu ladění funkci diagnostiky, která zobrazuje aktuální parametry příjmu. Jak zjistit kvalitu signálu při prodloužení anténního kabelu snadno a rychle? Stačí v nastavení vyhledat záložku informace o signálu, kde uvidíte hodnoty síla signálu a kvalita signálu vyjádřené v procentech. Pro stabilní příjem by se obě hodnoty měly pohybovat nad 80 procenty. Pokud po zapojení přes rozbočovač nebo spojku hodnoty výrazně klesnou pod 60 procent, může být nutné přidat zesilovač signálu pro vyrovnání ztrát.

Použití specializovaných měřicích přístrojů

Pokud televizor hlásí chyby nebo výpadky, profesionální měřicí přístroj identifikuje přesnou příčinu problémů. Tento přístroj měří úroveň signálu v jednotkách decibel (dB) a dokáže odhalit, zda za ztrátu může nekvalitní koaxiální kabel nebo špatně nalisovaný F-konektor.

Odborná rada: Častá chyba spočívá v nedostatečném stínění spoje, které propouští elektromagnetické rušení a snižuje odstup signálu od šumu. Pokud provádíte venkovní instalaci, vždy zajistěte voděodolný kryt spojů, aby nedocházelo ke korozi vnitřního vodiče. Profesionální diagnostika vám zaručí návod na spojení anténního kabelu bez ztráty signálu a optimální nastavení celé vaší anténní soustavy.

Tip: Tato metoda měření se hodí pro běžné uživatele při domácí instalaci, zatímco profesionální měřicí přístroje jsou vhodné pro techniky řešící komplexní rozvody v bytových domech, kde je útlum signálu ovlivněn mnoha rozbočovači.

Časté dotazy k připojení a prodloužení anténního kabelu

Otázka: Jak správně připojit anténní kabel k televizoru?

Připojte koaxiální kabel s F-konektorem pevně do vstupu televizoru. Před manipulací vždy vypněte a odpojte televizor ze sítě, abyste předešli poškození elektroniky.

Otázka: Jaký typ kabelu je nejlepší pro prodloužení anténního kabelu?

Nejvhodnější je stíněný kabel RG6 s nízkým útlumem signálu. Tento typ zajistí kvalitní přenos bez rušení až do délky 30 metrů.

Otázka: Jaká je maximální délka anténního kabelu bez zesilovače?

Maximální délka kvalitního kabelu RG6 bez nutnosti aktivních prvků činí 30 metrů. Delší trasy již vyžadují zesilovač signálu pro kompenzaci útlumu.

Otázka: Jak utěsnit spojení kabelů proti vlhkosti?

Pro venkovní instalace použijte voděodolný kryt na konektor a kvalitní vulkanizační pásku. Tím zabráníte korozi kontaktů, která by zhoršila kvalitu signálu.

Otázka: Jak spojit dva anténní kabely bez ztráty signálu?

Použijte kvalitní F-konektory na oba konce kabelů a spojte je pomocí kovové F-spojky. Toto řešení je mechanicky stabilní a minimalizuje přechodový odpor.

Otázka: Kdy je vhodné použít zesilovač signálu?

Zesilovač zapojte při rozvodech delších než 30 metrů nebo při dělení signálu pomocí rozbočovače na více televizorů. Odborná rada: Zesilovač vždy umisťujte co nejblíže anténě.

Otázka: Jak zjistit kvalitu signálu při prodloužení anténního kabelu?

Využijte funkci měření signálu v menu televizoru, která zobrazuje sílu a kvalitu v procentech. Pro přesné nastavení lze použít externí měřicí přístroj pro přesné stanovení dB.

Otázka: Je kroucení kabelů vhodná metoda spojení?

Kroucení vodičů je nevhodné, jelikož způsobuje oxidaci a vysoké ztráty signálu. Vždy použijte profesionální konektory pro trvalé a spolehlivé propojení.

Otázka: Jak správně připojit anténní kabel ke set-top boxu?

Kabel připojte přes F-konektor ke vstupu antény na set-top boxu. Ujistěte se, že středový měděný drát nevyčnívá příliš a nezkratuje stínění.

Otázka: Jak správně umístit anténní kabel na venkovní anténě?

Kabel veďte v mírném oblouku, aby voda stékala mimo konektor. Častá chyba: instalace kabelu bez odkapové smyčky vede k zatékání vody do konektoru.

Otázka: Jaký konektor je nejlepší pro anténní kabel?

Standardem je šroubovací F-konektor, který zajišťuje pevný kontakt. Tento typ se hodí pro domácí instalace i náročnější venkovní rozvody.

Otázka: Jak prodloužit anténní kabel ve zdi bez poškození?

Kabel protahujte instalační trubkou bez ostrých ohybů. Ujistěte se, že nedochází k deformaci pláště, což by zvýšilo útlum signálu.

Otázka: Co dělat, když signál po prodloužení kabelu slábne?

Prověřte těsnost spojů a kvalitu F-konektorů. Pokud problém přetrvává, instalujte zesilovač signálu přímo ke zdroji kabeláže.

Otázka: Jaký je rozdíl mezi RG6 a RG59 kabelem?

RG6 má silnější jádro a lepší stínění pro delší trasy. RG59 se hodí pouze pro krátké propojky v interiéru do 15 metrů.

Otázka: Lze použít rozbočovač pro prodloužení anténního kabelu?

Rozbočovač slouží k rozdělení signálu pro více TV, nikoliv k prodloužení. Pro rozbočení vždy počítejte se ztrátou signálu cca 3-4 dB na každý výstup.
