Jak porozumět velikosti připojení vodovodního potrubí a kohoutků

Správné dimenzování vodovodního potrubí a kohoutků je klíčové pro bezproblémový průtok vody a dlouhou životnost celé instalace. Porozumění velikosti připojení pomáhá zajistit, že vodovodní přípojka odpovídá potřebám vaší nemovitosti, a zároveň respektuje parametry jako WSFU nebo nezámrznou hloubku. Díky tomu můžete předejít častým chybám a zajistit efektivní a bezpečné napojení.

Základní rozměry vodovodního potrubí a kohoutků

Základní rozměry vodovodního potrubí a kohoutků určují správný výběr materiálu a dimenzování potrubí pro optimální tlak vody a spolehlivost vodovodní přípojky. Standardní velikosti připojení vodovodního potrubí se nejčastěji pohybují mezi ½, ¾ a 1 palcem, což odpovídá vnitřním průměrům DN 15, DN 20 a DN 25. Rozdíl mezi vnitřním průměrem DN a vnějším průměrem (označovaným jako D nebo Ø) je klíčový pro správné napojení kohoutků a hadic.

Co znamená DN a D/Ø u potrubí

DN (diametr nominal) udává vnitřní průměr potrubí v milimetrech, například DN 15 znamená vnitřní průměr přibližně 15 mm. Tento údaj je zásadní pro dimenzování potrubí vzhledem k průtoku a tlaku vody. Vnější průměr, označovaný jako D nebo Ø, je větší než DN, protože zahrnuje tloušťku stěny potrubí, což je důležité při výběru spojek a chrániček. Například u potrubí DN 15 je vnější průměr často kolem 21 mm. Rozměry hadic 1/2 a 3/4 pro vodovodní potrubí odpovídají DN 15 a DN 20, což je běžné označení pro běžné domácí instalace.

Praktický dopad rozdílů v průměrech na instalaci

Rozdíl mezi DN a vnějším průměrem D/Ø ovlivňuje výběr chráničky potrubí a upevnění v rozvodech. Chránička musí mít vnitřní průměr o několik milimetrů větší než D/Ø, aby potrubí správně sedělo bez deformace. Pro správné dimenzování potrubí je nutné zohlednit tlak vody a materiál potrubí, protože silnější stěny mohou zvýšit vnější průměr bez změny DN. Při montáži kohoutků se často setkáte s označením velikosti připojení kohoutku na vodovodní potrubí, které vychází z DN, ale musí odpovídat i vnějšímu průměru potrubí, aby bylo spojení těsné a spolehlivé.

Tip: Častou chybou při dimenzování potrubí je zaměňování DN za vnější průměr, což vede k nesprávné volbě spojek a netěsnostem. Pro koho se to hodí: vlastníkům rodinných domů plánujícím vodovodní přípojku nebo rekonstrukci; pro menší byty s jednoduchým rozvodem platí menší průměry a jednodušší dimenzování.

Jak dimenzovat vodovodní potrubí podle počtu odběrných míst

Pro správné dimenzování vodovodního potrubí je zásadní počet odběrných míst a celková spotřeba vody. V této sekci se podíváme na metodu výpočtu průměru potrubí pomocí jednotky WSFU, která pomáhá určit kapacitu potřebnou k zajištění dostatečného průtoku a tlaku vody.

Co je to WSFU a jak se používá

WSFU (Water Supply Fixture Units) představuje jednotku, která kvantifikuje kapacitu odběrných míst ve vodovodním systému. Každý typ vodovodního zařízení, například kohoutek, sprcha nebo toaleta, má přidělenou hodnotu WSFU podle očekávané spotřeby vody a frekvence použití. Tato hodnota umožňuje přesněji odhadnout celkovou zatížitelnost potrubí než pouhé sčítání počtu odběrných míst. Dimenzování potrubí pak vychází z celkového součtu WSFU, což zajišťuje, že průměr potrubí bude odpovídat potřebnému průtoku a tlak vody bude v rozumných mezích. Takový přístup minimalizuje riziko nedostatečného zásobování vodou nebo naopak přehnaných nákladů na zbytečně dimenzované potrubí. Více informací a oficiální hodnoty WSFU lze najít například na portálu EAGRI.cz.

Tabulka dimenzování podle počtu odběrných míst

Pro lepší orientaci slouží praktická tabulka, která spojí celkový počet WSFU s doporučenými průměry vodovodního potrubí. Tento přehled pomáhá odpovědět na otázku, jak spočítat správný průměr vodovodního potrubí a kohoutků podle skutečné potřeby.

Při dimenzování potrubí podle tabulky je třeba zohlednit i materiál potrubí a nezámrznou hloubku u vodovodní přípojky, protože tyto faktory ovlivňují životnost a funkčnost rozvodu. Praktické tipy na dimenzování připojení vodovodního potrubí a kohoutků zahrnují také kontrolu tlaku vody ve vodovodní síti, aby byl zajištěn dostatečný průtok i v nejvzdálenějších místech domácího rozvodu vody.

Tip: Častou chybou při dimenzování je podcenění celkového počtu WSFU, což vede k poklesu tlaku vody. Proto doporučuji vždy prověřit přesný počet odběrných míst a odpovídající hodnoty WSFU ještě před výběrem potrubí.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Hloubka uložení a materiál vodovodního potrubí

Hloubka uložení a materiál vodovodního potrubí zásadně ovlivňují funkčnost a životnost vodovodní přípojky. Správné dodržení nezámrzné hloubky a výběr vhodného materiálu snižuje riziko poškození potrubí a minimalizuje tlakové ztráty v rozvodu vody.

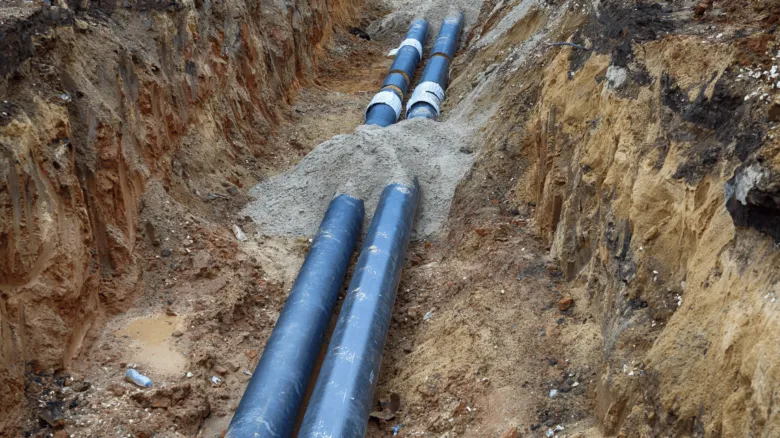

Nezámrzná hloubka a její význam

Nezámrzná hloubka v České republice se pohybuje přibližně mezi 80 a 160 cm, přičemž doporučená hodnota pro uložení vodovodní přípojky je kolem 1,2 metru. Tato hloubka zajišťuje, že potrubí nebude poškozeno mrazem a minimalizuje riziko prasknutí. Typ půdy má vliv na přesnou hodnotu nezámrzné hloubky – například v písčitých půdách může být nižší, zatímco v jílovitých a vlhkých půdách je třeba počítat s hloubkou větší. Dodržení správného spádu potrubí zároveň zajišťuje odtok kondenzátu a brání zadržování vody v potrubí, což pomáhá předcházet zamrznutí a poškození.

Tip: Při plánování vodovodní přípojky je důležité přizpůsobit hloubku výkopu místním podmínkám a zároveň respektovat minimální nezámrznou hloubku, aby se zabránilo časté chybě nedostatečného uložení potrubí.

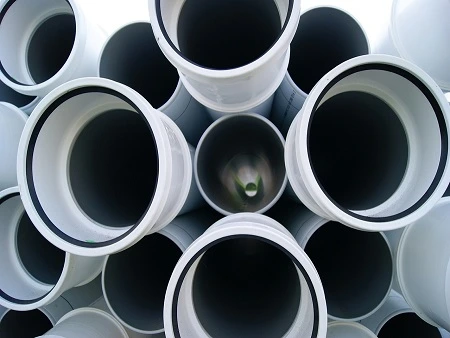

Materiály potrubí a jejich vlastnosti

Nejčastěji používanými materiály pro vodovodní potrubí jsou PE-HD (vysokohustotní polyethylen) a PEX (síťovaný polyethylen), které odolávají teplotám až do 100 °C. Tyto plastové materiály mají nižší tlakové ztráty díky hladkému vnitřnímu povrchu, což zlepšuje průtok vody a snižuje energetické nároky na čerpání. Naopak kovové potrubí, například měděné nebo ocelové, nabízí větší mechanickou odolnost, ale vykazuje vyšší tlakové ztráty a je náchylnější k korozi, což může zkracovat životnost rozvodu.

• PE-HD a PEX jsou flexibilní a odolné vůči chemikáliím
• Kovové potrubí vyžaduje ochranu proti korozi a je těžší na instalaci
• Plastové potrubí lépe vyhovuje požadavkům na dimenzování potrubí s ohledem na tlak vody a WSFU (Water Supply Fixture Units)

Správný výběr materiálu potrubí je proto klíčový pro dlouhodobý provoz a efektivní rozvod vody. Při návrhu vodovodní přípojky doporučuji zvážit i to, jak správně napojit vodovodní přípojku na hlavní řad tak, aby nedocházelo k nežádoucím tlakovým ztrátám a deformacím.

Odborná rada: Pro domácí rozvod vody je zpravidla vhodnější plastové potrubí kvůli snadnější manipulaci a lepší odolnosti proti zamrznutí, zatímco kovové se využívá spíše v průmyslových aplikacích a tam, kde je potřeba vyšší pevnost.

Tlak vody a tlakové zkoušky vodovodního připojení

Tlak vody je klíčovým faktorem pro správný provoz domácích zařízení a ovlivňuje volbu velikosti vodovodní přípojky i kohoutků. Před uvedením vodovodního potrubí do provozu je nutné provést tlakové zkoušky, které ověří jeho těsnost a funkčnost při dimenzování potrubí s ohledem na provozní podmínky.

Potřebný tlak pro domácí zařízení

Pro záchody s nádrží je minimální požadovaný tlak vody přibližně 0,3 bar (asi 4,35 psi). Tento tlak zajišťuje dostatečné naplnění nádrže pro spolehlivé splachování. U moderních záchodů se splachovacím ventilem je nutný vyšší tlak, obvykle kolem 1,5 bar (asi 22 psi), který umožňuje rychlejší a efektivnější fungování ventilu. Tlak vody se přitom snižuje přibližně o 0,5 psi na každou stopu délky potrubí, což je zásadní při návrhu vodovodní přípojky a dimenzování potrubí. Správná velikost připojení vodovodního potrubí a kohoutků zajistí, že tlak vody zůstane v potřebném rozmezí i na koncových částech rozvodu.

Postup tlakové zkoušky potrubí

Tlaková zkouška se provádí po dokončení instalace vodovodní přípojky a před uvedením do provozu. Postup zahrnuje napuštění potrubí vodou a jeho vystavení tlaku, který bývá o 1,5 až 2krát vyšší než plánovaný provozní tlak. Tento přetlak ověřuje těsnost potrubí a armatur, čímž se předchází únikům a poškození materiálu potrubí. Typický provozní tlak u rodinných domů se pohybuje mezi 2 až 4 bary (29 až 58 psi), proto tlaková zkouška často dosahuje 4 až 6 barů. Při testu se sledují tlakové úbytky a případné viditelné netěsnosti.

• Připravte schéma zapojení vodoměru a připojení vodovodního potrubí pro přehlednost
• Zajistěte, aby tlaková zkouška odpovídala normám a projektové dokumentaci
• Upozorněte na nezámrznou hloubku u venkovních přípojek, která ovlivňuje dimenzování a materiál potrubí

Odborná rada: Jak správně napojit vodovodní přípojku na hlavní řad zaručí nejen dostatečný tlak, ale i dlouhodobou spolehlivost celého systému.

Proces zřízení vodovodní přípojky a povolení

Proces zřízení vodovodní přípojky zahrnuje několik klíčových kroků od přípravy projektu přes získání povolení až po samotnou realizaci a kolaudaci. Tento proces může trvat až 5 měsíců a vyžaduje precizní plánování zejména z hlediska dimenzování potrubí a správného umístění vodoměru.

Projektová dokumentace a její náležitosti

Projekt vodovodní přípojky musí obsahovat přesné dimenzování potrubí podle plánované spotřeby (WSFU) a nezámrzné hloubky, která zajistí ochranu potrubí před mrazem. Dokumentace stanoví trasu potrubí, materiál potrubí vhodný pro dané podmínky a přesné umístění vodoměru, který umožní měření odebraného množství vody. Správné dimenzování potrubí je zásadní pro udržení dostatečného tlaku vody v celé síti. K projektu patří i náležitosti nutné pro povolení přípojky od příslušného úřadu.

Povolení, realizace a kolaudace

Získání povolení pro vodovodní přípojku začíná podáním projektové dokumentace na stavební úřad a může trvat několik týdnů až měsíců dle složitosti. Vlastník pozemku musí povolení schválit, protože práce zasahují do jeho nemovitosti. Po vydání povolení následují výkopové práce, které tvoří největší část nákladů na instalaci vodovodní přípojky. Tyto práce musí respektovat nezámrznou hloubku a minimální spád přípojky, který je nezbytný pro správný odtok a tlak vody.

Po dokončení instalace se provádí kolaudace, která ověří shodu s projektovou dokumentací a funkčnost celého systému. Následně je možné uzavřít smlouvu o odběru vody s dodavatelem. Cena projektu vodovodní přípojky se pohybuje kolem 11 990 Kč s DPH a celkový proces může zabrat až 5 měsíců.

Typický postup realizace:

• Vypracování projektové dokumentace včetně volby průměru potrubí
• Podání žádosti o povolení na stavební úřad
• Schválení povolení vlastníkem pozemku
• Výkopové práce s ohledem na nezámrznou hloubku a spád
• Instalace potrubí, vodoměru a armatur
• Kolaudace a uzavření smlouvy o odběru vody

Tip: Při dimenzování vodovodní přípojky pro rodinný dům doporučuji konzultovat projektanta, aby průměr potrubí odpovídal plánované spotřebě a zajistil dostatečný tlak vody bez zbytečných ztrát.

Časté chyby a pravidla při volbě velikosti potrubí a kohoutků

Nejčastější chyby při volbě velikosti

Mezi nejčastější chyby patří poddimenzování potrubí, které způsobuje pokles tlaku pod 0,3 baru a omezení průtoku vody. Tento problém často vzniká, pokud se při výpočtu nezohlední celkový počet odběrných míst vyjádřený pomocí WSFU (Water Supply Fixture Units), kde například potrubí o průměru ¾ palce (19 mm) zvládne maximálně 14 WSFU, což odpovídá přibližně 4-5 běžným zařízením. Další častou chybou je ignorování délky potrubí, která přímo ovlivňuje tlakové ztráty – tlak klesá přibližně o 0,034 baru (0,5 psi) na každých 30 cm potrubí. Nedostatečné zohlednění tohoto faktoru vede k nedostatečnému tlaku zejména ve vyšších patrech budov. Podcenění vhodnosti materiálu potrubí může vést k rychlejšímu opotřebení, netěsnostem a zvýšeným tlakových ztrátám, například u kovových trubek s drsným vnitřním povrchem.

Tip: Při plánování vodovodní přípojky vždy počítejte s nezámrznou hloubkou uložení potrubí v rozmezí 1,2 až 1,6 metru, což ovlivňuje nejen výběr materiálu (PE-HD nebo PEX), ale i průměr potrubí kvůli možným tlakům a mechanickému namáhání.

Pravidla pro správný výběr velikosti

Jak správně zvolit velikost připojení vodovodního potrubí a kohoutků? Základním pravidlem je vybrat průměr potrubí, který kompenzuje tlakové ztráty způsobené délkou potrubí a zároveň odpovídá maximálnímu odběru vody v domácnosti. Pro rodinné domy se obvykle používají hlavní přípojky o průměru ¾ palce (19 mm) nebo 1 palec (25 mm), přičemž přívodní potrubí ke spotřebičům má průměr ½ palce (12,7 mm). Při délce potrubí přesahující 25 metrů doporučuji zvážit větší průměr, například 1 palec, aby se minimalizovaly tlakové ztráty a zajistil dostatečný tlak i na konci trasy. Materiál potrubí by měl být odolný vůči korozi a mechanickému poškození, nejčastěji PE-HD nebo PEX, které mají hladký vnitřní povrch snižující tlakové ztráty.

Praktické tipy na dimenzování připojení vodovodního potrubí a kohoutků:

• Vypočítejte WSFU podle počtu a typu odběrných míst (např. toaleta 1, sprcha 2, umyvadlo 1) pro přesné určení potřebného průřezu potrubí
• Zohledněte délku potrubí a vypočítejte tlakové ztráty, přičemž na každých 10 metrech potrubí je třeba počítat s poklesem tlaku kolem 0,1 baru
• Volte materiály vhodné pro nezámrznou hloubku a tlak vody v místě instalace
• Používejte kvalitní armatury a spoje s certifikací, aby se minimalizovaly netěsnosti a tlakové ztráty

Častá chyba: Nesprávný výběr průměru potrubí podle počtu odběrných míst vede k častým problémům s tlakem vody, zejména pokud je potrubí delší než 25 metrů a není navýšen průměr.

Pro koho se to hodí: Tento postup je vhodný pro rodinné domy a menší objekty s běžným počtem odběrných míst do 14 WSFU.

Pro koho NE: Pro větší objekty nebo vícepatrové budovy s vyšší spotřebou vody je nutné konzultovat dimenzování s odborníkem, protože standardní průměry a výpočty nemusí zajistit dostatečný tlak a průtok.

Tímto způsobem zajistíte správné dimenzování vodovodního potrubí a kohoutků, které předejde tlakových ztrátám, netěsnostem a zajistí dlouhodobě spolehlivý provoz vodovodního rozvodu.

Časté dotazy k velikosti připojení vodovodního potrubí a kohoutků

Praktické tipy na dimenzování připojení vodovodního potrubí a kohoutků

Otázka: Jaký je standardní průměr vodovodní přípojky pro rodinný dům?

Standardní průměry vodovodních přípojek jsou ¾ palce (19 mm) a 1 palec (25 mm), přívodní potrubí ke spotřebičům obvykle ½ palce (12,7 mm).

Otázka: Co znamená označení DN u potrubí?

DN (diametr nominal) označuje vnitřní průměr potrubí v milimetrech, například DN 15 odpovídá přibližně ½ palce.

Otázka: Jak dimenzovat vodovodní potrubí podle počtu odběrných míst?

Dimenzování se provádí podle jednotky WSFU, která zohledňuje počet a typ zařízení; ¾ palcové potrubí zvládne přibližně 14 WSFU.

Otázka: Jaká je doporučená nezámrzná hloubka pro uložení potrubí v ČR?

Nezámrzná hloubka se pohybuje mezi 80 až 160 cm, běžně kolem 1,2 m, ve skalnatých půdách i přes 1,5 m.

Otázka: Jaký materiál potrubí je nejvhodnější pro vodovodní přípojky?

Nejčastěji se používají plastové trubky PE-HD a PEX, které jsou odolné proti korozi a snesou teploty až do 100 °C.

Otázka: Jaký tlak vody je potřeba pro správný provoz záchodu?

Minimální tlak je 0,3 bar pro záchody s nádrží a až 1,5 bar pro záchody se splachovacím ventilem.

Otázka: Co je to tlaková zkouška vodovodní přípojky?

Jedná se o test těsnosti, kdy je potrubí naplněno vodou a vystaveno vyššímu tlaku než provoznímu, aby se ověřila absence úniků.

Otázka: Jak dlouho trvá proces zřízení vodovodní přípojky?

Celý proces, zahrnující projekt, povolení, realizaci a kolaudaci, může trvat až 5 měsíců.

Otázka: Jaké jsou nejčastější chyby při výběru velikosti potrubí?

Patří sem poddimenzování, ignorování jednotky WSFU, tlakových ztrát, nevhodný materiál a nedostatečný spád potrubí.

Otázka: Kdo může provést připojení vodovodní přípojky na veřejný řad?

Připojení smí provést pouze provozovatel vodovodu, neodborný zásah je zakázán a může vést k sankcím.

Otázka: Jaký je minimální vnitřní průměr chráničky pro potrubí DN 25?

Minimální vnitřní průměr chráničky je 65 mm, což umožňuje bezpečné uložení potrubí DN 25.

Otázka: Jaký je doporučený spád vodovodní přípojky?

Spád by měl být minimálně 0,5 % (5 mm na 1 m), aby voda mohla volně odtékat.

Otázka: Jak ovlivňuje délka potrubí tlak vody?

Tlak klesá přibližně o 0,5 psi (cca 0,035 bar) na každou stopu (30 cm) potrubí od přívodu.

Otázka: Jaké jsou rozdíly mezi plastovým a kovovým potrubím?

Plastové potrubí má nižší tlakové ztráty a odolnost vůči korozi, kovové je pevnější, ale náchylnější ke korozi.

Otázka: Jak často je potřeba kontrolovat vodovodní přípojky a kohoutky?

Doporučuje se kontrola minimálně jednou ročně kvůli zjištění úniků a opotřebení.

Otázka: Je možné připojit alternativní zdroj vody k veřejnému vodovodu?

Připojení je regulováno a často vyžaduje povolení provozovatele vodovodu, bez něj je zakázáno.

Otázka: Jaký je význam označení ½ palce u hadic pro vodovodní potrubí?

Označuje vnitřní průměr hadice 12,7 mm, vhodnou zejména pro přívod vody ke spotřebičům.

Otázka: Jak se vyhotovuje projekt vodovodní přípojky?

Projekt musí obsahovat technickou dokumentaci s dimenzí potrubí a zpracovat jej oprávněná osoba podle platných norem.

Otázka: Jaké jsou náklady na instalaci vodovodní přípojky?

Cena projektu je zhruba 11 990 Kč s DPH, výkopové práce stojí 3 500-6 000 Kč za metr, napojení na řad kolem 10 000 Kč.

Otázka: Jaký je rozdíl mezi DN a Ø u vodovodního potrubí?

DN označuje vnitřní průměr potrubí, zatímco Ø (D) je vnější průměr, který je vždy větší než DN.
