Správný výpočet objemu expanzní nádoby k bojleru je klíčový pro bezpečný a efektivní provoz teplé vody. Volba nesprávné velikosti může způsobit nadměrný tlak nebo časté vypouštění vody. Naučte se, jak zohlednit tlak membrány a další parametry, abyste předešli problémům a zajistili dlouhou životnost systému.
📝 Hlavní myšlenky
- Objem expanzní nádoby se zpravidla vypočítá jako 4-5 % objemu bojleru, například pro 200l bojler je to 8-12 litrů.
- Při ohřevu vody z 10 °C na 60 °C dochází k roztažení vody o 2,5-3 % jejího objemu.
- Využitelnost expanzní nádoby je obvykle mezi 0,5 a 0,6, závislá na tlacích v soustavě.
- Tlak membrány expanzní nádoby by měl být o 0,2-0,5 bar nižší než tlak ve vodovodu, běžně v rozmezí 0,6-1 bar.
- Správné zapojení expanzní nádoby zahrnuje umístění mezi zpětnou klapku a bojler s pojistným ventilem a dalšími armaturami.
Jak spočítat objem expanzní nádoby pro teplou vodu
Objem expanzní nádoby na teplou vodu spočítáte podle vzorce V_exp = (V_bojler × n) / η, kde V_bojler je objem bojleru v litrech, n je koeficient roztažnosti vody a η představuje využitelnost expanzní nádoby. Koeficient n se při ohřevu vody na 60 °C pohybuje mezi 0,025 a 0,03, zatímco využitelnost η dosahuje hodnot 0,5 až 0,6 v závislosti na typu nádoby a tlaku membrány expanzní nádoby.
Příklad výpočtu objemu expanzní nádoby pro bojler 200 litrů
- Určete objem bojleru – 200 litrů.
- Zvolte koeficient roztažnosti vody – například 0,027.
- Vyberte využitelnost expanzní nádoby – například 0,55.
- Vypočítejte objem nádoby – (200 × 0,027) / 0,55 = 9,82 litru, zaokrouhleně 10 litrů.
Pro bojler o objemu 200 litrů by tedy měla mít expanzní nádoba přibližně 10-12 litrů podle konkrétních parametrů.
Tip: Při výpočtu nezapomeňte pravidelně kontrolovat tlak membrány expanzní nádoby a pojistný ventil bojleru, protože nesprávný tlak snižuje využitelnost nádoby a může vést k přetlakům nebo poruchám systému.
Jak zvolit správnou velikost expanzní nádoby k bojleru
Velikost expanzní nádoby by měla odpovídat objemu bojleru a typu otopného systému, protože správná dimenzace zajistí efektivní kompenzaci roztažnosti vody a bezpečný provoz. Následující tabulka uvádí doporučené objemy expanzních nádob podle velikosti bojleru.
| Objem bojleru (l) | Doporučený objem expanzní nádoby (l) |
|---|---|
| 50 | 2-3 |
| 100 | 4-6 |
| 200 | 8-12 |
| 300 | 12-16 |
| 500 | 20-25 |
Typy bojlerů a otopných systémů
Typ bojleru významně ovlivňuje volbu velikosti expanzní nádoby. Elektrické bojlery vyžadují standardní dimenzování, zatímco plynové bývají často vybaveny vlastními bezpečnostními prvky, což může mírně změnit požadavky na objem nádoby. Solární systémy mají obvykle větší roztažnost kvůli vyšším teplotám, proto se doporučuje volit expanzní nádobu s větší kapacitou. U všech typů je nezbytné pravidelně provádět kontrolu tlaku expanzní nádoby a údržbu, aby systém správně fungoval a nedocházelo k přetlaku nebo selhání pojistného ventilu.
Tip: Při výpočtu expanzní nádoby TUV je třeba zohlednit také tlak membrány expanzní nádoby, který by měl odpovídat provoznímu tlaku systému.
Doporučené nastavení a kontrola tlaku v expanzní nádobě
Správné nastavení a pravidelná kontrola tlaku membrány expanzní nádoby jsou klíčové pro bezpečný a efektivní provoz bojleru i celého teplovodního systému. Tlak membrány by měl být o 0,2 až 0,5 bar nižší než tlak ve vodovodu, což obvykle odpovídá přetlaku v rozmezí 60 až 100 kPa.
Vliv nesprávného tlaku na systém
Nastavení nesprávného tlaku membrány expanzní nádoby může výrazně snížit životnost soustavy a ohrozit její bezpečnost. Pokud je tlak příliš nízký, expanzní nádoba neabsorbuje dostatečně roztažnost vody při ohřevu, což vede k častému spouštění pojistného ventilu a zvýšenému namáhání potrubí. Naopak příliš vysoký tlak membrány omezuje schopnost nádrže vyrovnávat tlakové výkyvy, což může způsobit poškození bojleru nebo rozvodů.
Jak nastavit tlak v expanzní nádobě
- Změřit tlak ve vodovodním systému – použijte manometr na kohoutu nebo přívodu vody.
- Nastavit tlak membrány expanzní nádoby – pomocí pumpičky upravte tlak o 0,2 až 0,5 bar nižší než naměřený tlak ve vodovodu.
- Zkontrolovat přetlak expanzní nádoby – ideální rozsah je 60-100 kPa, což odpovídá doporučenému rozsahu pro většinu typů bojlerů.
- Provést kontrolu po 6 měsících – pravidelná údržba expanzní nádoby zajistí dlouhodobou funkčnost a spolehlivost systému.
Kontrola tlaku expanzní nádoby
Pravidelná kontrola tlaku je nezbytná k udržení správné velikosti expanzní nádoby k bojleru a funkce celého systému. U starších expanzních nádob může dojít k úniku vzduchu a tím i k poklesu přetlaku. Proto je vhodné při každé technické kontrole bojleru provést měření a případnou korekci tlaku membrány, aby se předešlo nežádoucím přetlakům a poruchám.
Tip: Výpočet expanzní nádoby TUV a správné nastavení tlaku spolu úzce souvisí – nesprávný tlak membrány může kompletně znehodnotit správně zvolený objem nádoby.

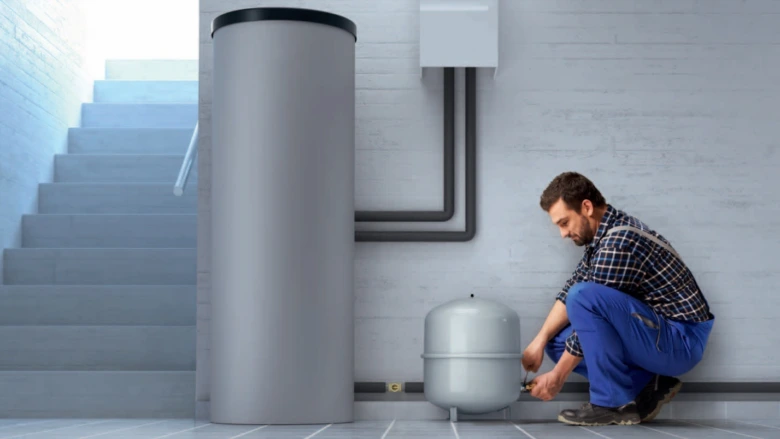

Jak správně zapojit expanzní nádobu v soustavě
Pro správné zapojení expanzní nádoby v soustavě teplé vody je nezbytné umístit ji na přívod studené vody k bojleru, přesně mezi zpětnou klapku a samotný bojler. Pořadí armatur musí být následující: uzávěr → redukční ventil (při vstupním tlaku vody nad 4 bary) → zpětná klapka → expanzní nádoba (připojená odbočkou T-kusem) → pojistný ventil → bojler. Toto uspořádání zajišťuje, že expanzní nádoba efektivně vyrovnává tlakové změny způsobené roztažností vody při ohřevu a pojistný ventil bezpečně odvádí přetlak nad 10 barů.
Po správném zapojení je nutné pravidelně kontrolovat tlak membrány expanzní nádoby, který by měl být o 0,2 až 0,5 bar nižší než tlak vodovodního řádu (například tlak ve vodovodu 3,5 bar, tlak membrány 3,0-3,3 bar). Kontrola se provádí na prázdné nádobě bez vody a vyžaduje odborný zásah při případné úpravě tlaku – uzavření soustavy, vypuštění vody, nastavení tlaku a opětovné napuštění. Pravidelná údržba zahrnuje také kontrolu těsnosti membrány a funkce pojistného ventilu.
Tip: Pojistný ventil musí být snadno přístupný pro pravidelnou kontrolu a údržbu. Častou chybou je nesprávné pořadí armatur, zejména umístění expanzní nádoby za pojistný ventil nebo bez zpětné klapky, což může vést k nadměrnému opotřebení membrány a zvýšenému riziku poškození systému.
Velikost expanzní nádoby k bojleru je klíčová pro optimální ochranu soustavy před přetlakem vznikajícím při ohřevu vody. Správná dimenze závisí na objemu bojleru, koeficientu roztažnosti vody (n = 0,025-0,03 při ohřevu na 60 °C) a využitelnosti nádoby (η = 0,5-0,6 podle poměru tlaků). Například pro bojler o objemu 200 litrů je doporučený objem expanzní nádoby 8-12 litrů, což odpovídá 4-6 % objemu vody v bojleru.
Pro koho se správné zapojení hodí: domácnosti s elektrickými i plynovými bojlerovými systémy, kde je nutné zajistit bezpečný provoz a prodloužit životnost zařízení. Pro koho NE: systémy bez zpětné klapky nebo s otevřenou expanzní nádobou, kde platí odlišná pravidla umístění a dimenzování.
Dodržení uvedeného pořadí armatur a správné nastavení tlakových parametrů zaručuje bezpečný a efektivní provoz teplovodní soustavy bez rizika přetlaku a poškození bojleru.
Údržba a kontrola expanzní nádoby
Údržba expanzní nádoby a pravidelná kontrola tlaku jsou nezbytné pro bezpečný a efektivní provoz bojleru a teplovodních soustav. Nedostatečná údržba může způsobit přetlak, poškození pojistného ventilu nebo selhání expanzní nádoby, což ohrožuje celý systém ohřevu vody.
Jak často kontrolovat expanzní nádobu
Doporučená frekvence kontroly expanzní nádoby je minimálně jednou ročně. Tlak membrány by měl být v rozmezí 60 až 100 kPa (0,6-1 bar), přičemž přesné nastavení závisí na hydrostatickém přetlaku vodního sloupce v soustavě. Po každé výrazné úpravě systému, jako je výměna bojleru nebo změna provozních tlaků, je nutné tlak a stav nádoby zkontrolovat okamžitě.
Postupy kontroly a údržby
Kontrola tlaku expanzní nádoby začíná odečtením tlaku vzduchu na ventilu pomocí přesného tlakové manometru. Kontrola se provádí na prázdné expanzní nádobě bez tlaku vody, aby byl tlak membrány správně změřen. Následuje vizuální kontrola těsnosti, absence koroze a poškození povrchu nádoby. Údržba zahrnuje:
- kontrolu a případné doplnění předpětí membrány na doporučený tlak (obvykle o 0,2-0,5 bar nižší než tlak ve vodovodu, například tlak membrány 2,5-3 bar při vodovodním tlaku 3-4 bar)
- odstranění netěsností na připojeních a armaturách
- kontrolu a funkční test pojistného ventilu bojleru, který chrání systém před přetlakem
Tip: Častou chybou je vynechání pravidelné kontroly tlaku membrány, což vede k přetlaku a může způsobit prasknutí nádoby nebo aktivaci pojistného ventilu. Pro domácí uživatele bez potřebných nástrojů a zkušeností doporučuji svěřit kontrolu odbornému technikovi.
Pro koho je údržba nezbytná: majitelé bojlerů a otopných systémů s expanzní nádobou určenou pro pitnou vodu a provozním tlakem do 10 bar. Údržba není vhodná pro otevřené expanzní nádoby, které vyžadují jiné postupy kontroly hladiny vody a nejsou běžné u moderních instalací.
Časté dotazy k výpočtu a použití expanzní nádoby
Otázka: Jak vypočítat objem expanzní nádoby pro bojler 200 litrů?
Použijte vzorec V_exp = (200 l × 0,025) / 0,5, což dává 10 litrů; s využitelností 0,5-0,6 je doporučený objem 8-12 litrů.
Otázka: Jaký je doporučený tlak membrány expanzní nádoby?
Tlak membrány by měl být o 0,2-0,5 bar nižší než tlak ve vodovodu, běžně v rozmezí 0,6-1 bar (60-100 kPa).
Otázka: Jak často bych měl kontrolovat tlak v expanzní nádobě?
Doporučuje se kontrolovat tlak minimálně jednou ročně, případně při jakékoliv změně parametrů soustavy.
Otázka: Kde se správně umisťuje expanzní nádoba v soustavě?
Expanzní nádoba se montuje na přívod studené vody mezi zpětnou klapku a bojler, za pojistný ventil.
Otázka: Proč je důležité správné dimenzování expanzní nádoby?
Správná velikost zabraňuje přetlaku, který může poškodit bojler, a prodlužuje životnost celého systému.
Otázka: Jaká je orientační velikost expanzní nádoby pro bojler 100 litrů?
Doporučený objem je 4-5 litrů, tedy 4-5 % objemu zásobníku teplé vody.
Otázka: Jaký vliv má teplota vody na výpočet expanzní nádoby?
Ohřev vody z 10 °C na 60 °C způsobuje roztažnost přibližně 2,5-3 % objemu, což se započítává do výpočtu.
Otázka: Co znamená využitelnost expanzní nádoby?
Využitelnost vyjadřuje poměr efektivního objemu nádoby k jejímu celkovému objemu, obvykle 0,5-0,6.
Otázka: Jaká je správná pořadí armatur při zapojení expanzní nádoby?
Uzávěr → redukční ventil → zpětná klapka → expanzní nádoba → pojistný ventil → bojler.
Otázka: Může expanzní nádoba ovlivnit bezpečnost topného systému?
Ano, nesprávné nastavení nebo velikost může způsobit poškození systému a vytvořit bezpečnostní rizika.
Otázka: Jaké jsou nejčastější chyby při výběru expanzní nádoby?
Poddimenzování, nesprávný tlak membrány, použití nevhodné nádoby pro pitnou vodu a chybějící zpětná klapka.
Otázka: Je možné vypočítat objem expanzní nádoby doma?
Ano, základní výpočet lze provést podle jednoduchého vzorce, u složitějších systémů je vhodná konzultace s odborníkem.
Otázka: Jaký materiál membrány expanzní nádoby je nejlepší?
Membrány bývají z kvalitní pryže určené pro pitnou vodu, což zajišťuje dlouhou životnost a bezpečnost.
Otázka: Může se objem expanzní nádoby lišit u solárních systémů?
Ano, solární systémy vyžadují specifické výpočty kvůli odlišným provozním teplotám a podmínkám.
Otázka: Jak provést údržbu expanzní nádoby v domácnosti?
Pravidelně kontrolujte tlak, vizuálně sledujte netěsnosti a podle potřeby doplňte nebo vyměňte membránu.
Tipy na výběr expanzní nádoby k bojleru s kapacitou 200 litrů
Vybírejte expanzní nádobu s objemem 8-12 litrů a nastaveným tlakem membrány o 0,2-0,5 bar nižším než tlak vody ve vodovodu. Dodržujte správné zapojení a pravidelnou kontrolu tlaku.
Objem expanzní nádoby na teplou vodu se určuje podle velikosti bojleru a roztažnosti vody při ohřevu. Výpočet expanzní nádoby TUV zahrnuje faktor využitelnosti membrány a tlakové podmínky systému. Kontrola tlaku expanzní nádoby a její údržba zajistí bezpečný provoz a dlouhou životnost zařízení. Typy bojlerů ovlivňují mírně dimenzování, zejména u akumulačních a průtokových modelů.
