Efektivní metody a zařízení pro vyhledání kabeláže ve zdi
Najít kabeláž ve zdi vyžaduje přesné metody a vhodná zařízení, která zajistí bezpečnost i efektivitu práce. Moderní detektory kabelů ve zdi umožňují odhalit vedení do hloubky i různých materiálů, čímž předejdete riziku poškození instalace. Správný výběr typu detektoru a techniky hledání je klíčový pro spolehlivý výsledek.
⭐ Co byste měli vědět
- Detektory kabeláže ve zdi dokážou lokalizovat vodiče až do hloubky 7 cm u běžných modelů a až 2 m u profesionálních zařízení.
- Spacetronik SP-LT09 detekuje kabely, kovové trubky a další instalace s dosahem až 1000 m a hloubkou až 2 metry.
- Zásadní je správné nastavení citlivosti detektoru na cca 75 % stupnice pro jednoznačné rozpoznání vodiče.
- Metody vyhledávání zahrnují aktivní režimy detekce kabelů pod napětím i pasivní detekci bez připojení vysílače.
- Ceny detektorů se pohybují od cca 900 Kč u základních modelů až po 3 000 Kč u profesionálních přístrojů.
Jak fungují a jaké jsou typy detektorů kabeláže ve zdi

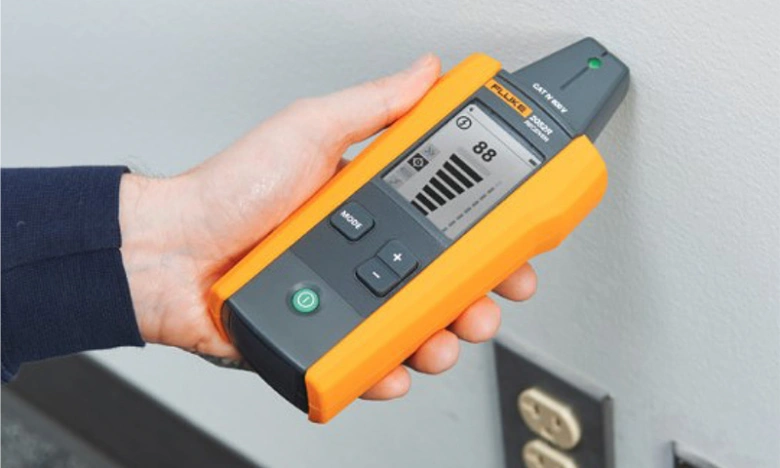

Detektor kabeláže ve zdi pracuje na principu detekce kovových předmětů a elektromagnetického pole, které vzniká kolem vodičů s elektrickým proudem. Základní detektory kovu reagují na přítomnost kovových částí ve zdi, což zahrnuje nejen kabely, ale i hřebíky nebo kovové profily, což může způsobit falešné signály. Pokročilé modely disponují režimem Live Wire, který detekuje kabely pod napětím AC, a tím umožňuje přesnější a bezpečnější lokalizaci aktivních vodičů. Pasivní detekce (NCV – Non-Contact Voltage) umožňuje bezkontaktní vyhledávání kabeláže bez nutnosti připojení vysílače, což minimalizuje riziko zkratu a poškození elektrického obvodu.
Jak používat detektor kabelů ve zdi
Pro efektivní vyhledání kabelů je třeba detektor pomalu posouvat po povrchu zdi a využívat správné nastavení režimu podle typu kabeláže a materiálu zdi. Kalibrace přístroje před měřením je nezbytná pro přesné určení signálu detektoru. Bezpečnost práce vyžaduje vyhýbat se přímému kontaktu s vodiči pod napětím a používat vhodné ochranné pomůcky, například izolační rukavice. Při detekci kabelů v cihlových nebo betonových zdech je nutné počítat s hloubkou uložení kabeláže od 1 do 7 cm, přičemž některé profesionální přístroje dokážou lokalizovat kabely až do 2 m hloubky.
| Typ detektoru | Princip detekce | Vhodné použití |
|---|---|---|
| Detektor kovu | Snímaní kovových předmětů ve zdi | Vyhledávání kovových trubek, hřebíků a kabelů pod omítkou |
| Detektor Live Wire | Detekce elektromagnetického pole kabelů pod napětím AC | Identifikace aktivních elektrických vodičů bez destruktivního zásahu |
| Pasivní detektor | Bezpečná bezkontaktní detekce napětí (NCV) | Lokalizace kabeláže bez připojení vysílače a rizika zkratu |
Tip: Častou chybou je používání pouze režimu detektoru kovu v místech s kovovými konstrukcemi, což vede k falešným poplachům. Doporučuji využívat režim Live Wire nebo pasivní detekci pro přesnější lokalizaci elektrických kabelů.
Odborná rada: Detektory kabeláže se hodí pro kutily a elektrikáře, kteří potřebují rychle a bezpečně zjistit polohu vodičů před vrtáním či bouráním. Naopak nejsou vhodné pro vyhledávání kabelů v silně vyztužených betonových zdech bez profesionálních přístrojů s hloubkou detekce nad 10 cm.
Maximální hloubka detekce kabelů a její význam
Hloubka detekce kabelů ve zdi určuje, jak přesně lze lokalizovat skrytou kabeláž a jaké zařízení pro to použít. Pochopení maximální hloubky detekce pomáhá zvolit správný detektor kabelů a zajistit bezpečnost práce i efektivní plánování.
Maximální hloubka detekce kabelů v různých typech zdí
Běžné detektory kabeláže ve zdi lokalizují kabely do hloubky přibližně 7 cm, což je dostačující zejména pro sádrokartonové stěny a tenké omítky. U zdí z cihly nebo betonu, kde jsou kabely často uloženy hlouběji a navíc zakryté ocelovými výztužemi, je potřeba profesionální zařízení. Ta dokážou detekovat kabeláž až do hloubky 2 metrů. Hloubka detekce kabeláže se tak výrazně liší podle typu zdi a použité technologie detektoru. Správné nastavení detektoru kabelů je klíčové pro přesnost vyhledání kabelů ve zdi a minimalizaci chyb.
Jak hloubka detekce ovlivňuje bezpečnost a plánování prací
Hloubka detekce kabelů přímo ovlivňuje bezpečnost práce s detektorem a následné zásahy do zdi. Přesné určení umístění elektrických vedení zabraňuje jejich poškození při vrtání či řezání. Při plánování prací je nutné znát, jak hluboko ve zdi mohou být kabely uloženy, aby bylo možné vybrat odpovídající detektor kabelů a nastavit jej optimálně. Tím se zároveň šetří čas a zvyšuje efektivita práce. Doporučuji používat profesionální detektory kabeláže v případě silných nebo vícevrstvých zdí, kde běžné přístroje nedosahují potřebné hloubky detekce.
- Hloubka detekce do 7 cm – vhodná pro sádrokarton a tenké omítky
- Hloubka detekce až 2 m – vhodná pro cihlové a betonové zdi s ocelovými výztužemi
- Nastavení detektoru kabelů musí odpovídat typu stěny a požadované hloubce detekce
- Bezpečnost práce závisí na přesném vyhledání kabeláže a správném plánování zásahů do zdi
Praktické metody vyhledání kabeláže krok za krokem
Při vyhledávání kabeláže ve zdi je klíčové dodržet správný postup a bezpečnostní opatření. Následující návod na hledání kabeláže ve zdi krok za krokem vám pomůže přesně označit vedení a předejít nebezpečí během renovace.
Příprava před detekcí
Nejdříve zapněte proud v místnosti a připojte spotřebič s vysokým odběrem, například varnou konvici nebo topení. Tento krok zvýší detekční signál a usnadní lokalizaci kabelů. Před samotnou detekcí zkontrolujte, že v místnosti nejsou žádné poškozené vodiče nebo jiné nebezpečné faktory, abyste zajistili bezpečnost práce s detektorem kabelů ve zdi.
Vyhledávání kabeláže
Použijte detektor kabeláže a pohybujte jím pomalu křížovou metodou po povrchu zdi. Tento způsob zajišťuje přesnější určení polohy kabelů a hloubky detekce kabeláže, která se u zdí z cihel obvykle pohybuje do 5 cm. Místa, kde přístroj signalizuje přítomnost kabelů, označte tužkou. Označení kabelů pomáhá při plánování další práce a výrazně zvyšuje bezpečnost při vrtání či bourání.
- Zapnutí proudu – zvyšte signál pro lepší detekci kabeláže.
- Nastavení detektoru kabelů – vyberte vhodný režim pro kabeláž v cihle.
- Pomalu pohybujte přístrojem – aplikujte křížovou metodu pro přesnější výsledky.
- Označte kabely – použijte tužku k vyznačení detekovaných míst.
Bezpečnost během detekce
Před zahájením fyzické práce na zdi vypněte pojistky a světla, aby se minimalizovalo riziko úrazu elektrickým proudem. Bezpečnostní opatření jsou zásadní, protože detekce kabelů v cihle může odhalit i skryté poruchy vedení. Dodržujte pokyny výrobce detektoru kabelů a nikdy nepracujte bez patřičných ochranných pomůcek.
- Nikdy nepoužívejte detektor kabeláže ve vlhkém prostředí.
- Nepodceňujte kontrolu nastavení detektoru před každým měřením.
- Uvědomte si limity hloubky detekce kabeláže u různých typů detektorů.
Nastavení a režimy detektorů pro přesnou lokalizaci
Pro efektivní detekci kabelů ve zdi je nezbytné nastavit citlivost detektoru přibližně na 75 % jeho stupnice. Toto nastavení vyvažuje přesnost lokalizace a minimalizuje falešné signály způsobené kovovými předměty nebo elektromagnetickým rušením. Citlivost nad 80 % často vede k nárůstu rušivých signálů, zatímco pod 60 % může detektor přehlédnout slabší vodiče, například v cihlových stěnách.
Detektory kabeláže nabízejí několik režimů, které umožňují cílenou detekci podle typu vedení a jeho stavu:
- Režim vysokého signálu slouží k lokalizaci aktivních elektrických obvodů pod napětím, což je ideální při hledání napájených kabelů ve zdi. Tento režim detekuje magnetické pole kolem vodičů s proudem.
- Režim nízkého signálu umožňuje přesnější vyhledávání neaktivních nebo slabě vedených kabelů, například v cihlových nebo silnějších omítkách, kde signál bývá oslabený.
- Smyčkový režim je určen pro detekci uzavřených smyček vodičů bez napětí, například zkratovaných či stíněných kabelů, a využívá se také při lokalizaci kovových trubek nebo skrytých instalací.
Jak používat detektor kabelů ve zdi
Pro bezpečné a přesné vyhledávání kabeláže doporučuji začít s automatickým nastavením přístroje, které optimalizuje citlivost a režim podle aktuálních podmínek prostředí. Při detekci kabelů v cihlových zdech je vhodné přepnout na režim nízkého signálu, který lépe zachytí oslabené elektromagnetické pole.
Tip: Při práci s detektorem kabelů ve zdi dbejte na bezpečnost a nikdy nepřibližujte přístroj k aktivním elektrickým rozvodům bez odpovídající ochrany. Častou chybou je ignorování bezpečnostních opatření, což může vést k úrazu elektrickým proudem.
Tento způsob nastavení a režimů detektorů se hodí pro zkušené kutily a elektrikáře, kteří potřebují přesně lokalizovat kabeláž bez destruktivního zásahu do zdi. Naopak pro naprosté laiky bez zkušeností s detektory kabelů doporučuji konzultaci s odborníkem nebo využití profesionálních služeb, případně zapůjčení přístroje s podrobným návodem.
Přehled dostupných zařízení a jejich specifikace
Při hledání skrytých kabelů a trubek ve zdi hraje zásadní roli výběr vhodného detektoru kabelů. V této sekci představujeme tři modely s různými funkcemi, hloubkou detekce i cenovou úrovní, které se hodí pro různé potřeby uživatelů.
FNIRSI WD-02: Specifikace a možnosti detekce
Detektor kabelů ve zdi FNIRSI WD-02 zvládá detekci ocelové výztuže do hloubky 120 mm a kabelů pod napětím do 50 mm. Díky ceně kolem 900 Kč představuje dostupné řešení pro základní domácí práce. Nevýhodou je omezená hloubka detekce kabeláže a jednodušší uživatelské rozhraní, které může být méně komfortní při delším používání.
Noyafa NF-5101: Funkce a uživatelské rozhraní
Model Noyafa NF-5101 nabízí 2,4″ STN HD displej, který zlepšuje přehlednost a usnadňuje nastavení detektoru kabelů. Cena zhruba 1 200 Kč odpovídá kvalitnímu poměru výkonu a komfortu. Tento typ detektoru kabeláže je vhodný pro uživatele hledající lepší vizuální zpětnou vazbu, nevýhodou je však menší hloubka detekce ve srovnání s profesionálními modely.
Spacetronik SP-LT09: Výkonnost a hloubka detekce
Spacetronik SP-LT09 patří mezi profesionální detektory s hloubkou detekce kabelů až do 2 metrů. Cena okolo 3 000 Kč odpovídá vysoké přesnosti a širokému použití, například pro detekci kabelů v cihle či betonových zdech. Jeho nevýhodou může být vyšší cena a složitější ovládání pro začátečníky.
| Model | Hloubka detekce | Cena (Kč) | Výhody | Nevýhody |
|---|---|---|---|---|
| FNIRSI WD-02 | 120 mm ocel, 50 mm kabely | 900 | Nízká cena, základní funkce | Omezená hloubka detekce |
| Noyafa NF-5101 | Střední, displej 2,4″ | 1 200 | Přehledný displej, snadné ovládání | Nižší hloubka detekce |
| Spacetronik SP-LT09 | Až 2 metry | 3 000 | Profesionální výkon, velká hloubka | Vyšší cena, složitější obsluha |
Tip: Pro bezpečnost práce s detektorem je vždy nutné správně nastavit detektor kabelů podle typu zdi a hloubky kabeláže, aby nedošlo k poškození stěny nebo elektrických vedení.
Pro ty, kdo potřebují najít skryté kabely a trubky ve zdi bez vrtání, představují tyto modely vhodné možnosti s ohledem na různé potřeby a rozpočet. Nejlepší detektor kabelů ve zdi závisí na hloubce detekce a požadovaném komfortu ovládání. Detektor kabelů recenze často doporučují volit podle charakteru použití – základní práce vs profesionální aplikace.
Bezpečnostní doporučení při práci s detektory kabeláže
Při používání detektoru kabelů ve zdi je nezbytné dodržovat přesná bezpečnostní opatření. Vypnutí pojistek před zahájením detekce eliminuje přívod napětí do vyhledávaných kabelů a snižuje riziko úrazu elektrickým proudem. Vyhýbejte se vlhkým místům a nikdy nepoužívejte přístroj na mokré stěny, protože vlhkost zvyšuje elektrickou vodivost a tím i nebezpečí úrazu.
Tipy, jak bezpečně najít kabely a trubky ve zdi
- Zkontrolujte nastavení detektoru kabelů podle typu kabeláže a hloubky detekce, která se u běžných přístrojů pohybuje mezi 3 až 7 cm, případně více u profesionálních modelů.
- Používejte pouze certifikované a profesionální detektory kabeláže vybavené režimy pro rozlišení živých vodičů („Live Wire“) a kovových profilů („Metal“).
- Nepoužívejte detektor bez přečtení a pochopení odborného návodu k použití, zejména režimů citlivosti a typů detekce.
- Pamatujte, že detekce kabelů v cihlových zdech je složitější kvůli vysoké hustotě materiálu a vrstvení omítek, které mohou skrýt kabeláž i do hloubky přes 5 cm.
- Nikdy nezačínejte vrtat nebo sekat bez předchozího vyhledání kabelů a trubek detektorem, abyste předešli poškození vedení a možnému úrazu.
Tip: Pro zajištění bezpečné práce vždy vypněte napájení v dané části elektroinstalace a nastavte detektor na režim odpovídající typu kabeláže a hloubce uložení. Pravidelně kontrolujte funkčnost přístroje a jeho citlivost, aby detekce byla co nejpřesnější. Dodržení těchto opatření výrazně snižuje riziko poškození kabelů a úrazu elektrickým proudem.
Na co si dát pozor: častou chybou je zapomenutí vypnout pojistky a používání detektoru na vlhké nebo mokré stěny, což může vést k vážným elektrickým úrazům. Pro laiky je vhodné konzultovat postup s odborníkem, zejména při vyhledávání kabeláže ve starších nebo vlhkých konstrukcích. Zkušenější uživatelé by měli dbát na správné nastavení přístroje a pravidelnou údržbu detektoru kabeláže, aby byla detekce spolehlivá a bezpečná.
Doporučení pro údržbu a kalibraci detektorů
Pro správnou údržbu detektoru kabelů ve zdi je klíčové pravidelné čištění a kalibrace, které zásadně zvyšují přesnost měření a prodlužují životnost přístroje. Detektor by měl být skladován v suchém prostředí mimo přímé sluneční záření a extrémní teploty, což minimalizuje riziko poškození elektroniky. Při práci nezapomínejte kontrolovat stav baterií, protože slabé napájení snižuje citlivost detektoru a hloubku detekce kabeláže.
Doporučení pro údržbu detektorů kabeláže
- Pravidelně čistěte detektor od prachu a nečistot měkkým hadříkem bez chemikálií
- Skladujte přístroj v originálním obalu nebo pouzdře na suchém místě
- Proveďte kalibraci detektoru kabelů před každým použitím podle návodu výrobce
- Kontrolujte a včas měňte baterie, ideálně před delšími měřeními
- Nastavujte detektor kabelů podle typu kabeláže a materiálu zdi, například při detekci kabelů v cihle
Tip: Kalibrace detektoru kabelů zajistí spolehlivé vyhledání skrytých kabelů a trubek ve zdi bez vrtání, což je základní krok pro bezpečnost práce s detektorem.
Vliv typu zdi na výběr metody a zařízení
Typ zdi zásadně ovlivňuje hloubku detekce kabeláže a přesnost měření. Sádrokartonová zeď umožňuje snadné vyhledání kabelů do hloubky přibližně 7 cm díky nízké hustotě materiálu a tenké vrstvě omítky. Naopak detekce kabelů v cihlách je náročnější, protože cihlová zeď dosahuje větší tloušťky a materiál částečně tlumí signál detektoru kabelů ve zdi. Nejvyšší obtíže představuje betonová zeď, kde je potřeba použít profesionální detektory kabeláže s nastavitelnou hloubkou detekce a vyšší citlivostí.
Pro bezpečnou a efektivní práci s detektorem je nutné přizpůsobit typ přístroje materiálu zdi a dodržovat správné nastavení detektoru kabelů. Návody na hledání kabeláže ve zdi krok za krokem doporučují pro cihlové a betonové konstrukce používat přístroje s funkcemi pro detekci kovových i nemetalických prvků.
| Typ zdi | Hloubka detekce | Doporučený detektor |
|---|---|---|
| Sádrokartonová | do 7 cm | Základní detektor kabelů |
| Cihlová | 5-10 cm | Středně pokročilý detektor |
| Betonová | 10-15 cm | Profesionální detektor kabeláže |
Jaké jsou metody pro vyhledání kabelů ve zdi
Podle typu zdi se liší i způsoby hledání kabelů pod omítkou, proto je vhodné volit metody a zařízení odpovídající konkrétním podmínkám. Například v sádrokartonu je možné použít jednoduchý detektor kabelů, zatímco do betonu se doporučuje přístroj s hlubší detekcí a možností nastavení citlivosti.
Časté dotazy k vyhledání kabeláže ve zdi
Otázka: Jak zjistit, kde jsou kabely ve zdi?
Použijte detektor kabelů ve zdi v aktivním režimu při zapnutém proudu. Pomalu jej posouvejte křížovou metodou a označte kabely tužkou pro přesné určení trasy.
Otázka: Jak najít trubky ve zdi?
K detekci kovových trubek slouží multifunkční detektory, například Spacetronik SP-LT09, který detekuje kov až do hloubky 2 metrů.
Otázka: Jak uspořádat kabely na zdi?
Kabely upevněte svorkami v pravidelných intervalech 30-50 cm a vyhněte se křížení s jinými instalacemi, aby se minimalizovalo riziko poškození.
Otázka: Jak hluboko ve zdi jsou kabely obvykle uloženy?
Normy uvádějí hloubku 1-3 cm, v praxi se kabely nacházejí do 7 cm, u profesionálních instalací mohou být i ve větších hloubkách až 2 metry.
Otázka: Jak používat detektor kabelů ve zdi?
Nastavte citlivost detektoru kolem 75 %, aktivujte režim Live Wire a pomalu posouvejte detektor křížově, přičemž označte detekovaná místa.
Otázka: Jaké jsou nejlepší metody pro vyhledání kabeláže v bytě?
Kombinace aktivní detekce pod napětím a pasivní bezkontaktní detekce zvyšuje přesnost vyhledání kabelů pod omítkou.
Otázka: Kde si mohu půjčit detektor kabelů a trubek ve zdi?
Detektory lze půjčit v hobby marketech jako Hornbach či OBI, cena půjčovného se pohybuje mezi 200 a 400 Kč za den.
Otázka: Jaké chyby se často dělají při hledání kabeláže ve zdi?
Časté chyby jsou nesprávné nastavení citlivosti detektoru, nedodržení bezpečnostních opatření a neoznačení detekovaných kabelů.
Otázka: Jak najít skryté kabely a trubky ve zdi bez vrtání?
Použijte bezkontaktní detektory s NCV režimem, které umožňují detekci kabelů pod napětím bez nutnosti poškozovat omítku.
Otázka: Jaké jsou možnosti integrace detektorů kabeláže s chytrými domácími systémy?
Některé modely nabízejí připojení přes Bluetooth k mobilním aplikacím pro sledování a dokumentaci tras kabelů.
Otázka: Jak často je potřeba kalibrovat detektor kabeláže?
Pro udržení přesnosti doporučuje výrobce kalibraci alespoň jednou za 6 měsíců.
Otázka: Jaká je cena profesionálního detektoru kabeláže?
Profesionální detektory, například Spacetronik SP-LT09, stojí zhruba 2 961 Kč s DPH.
Otázka: Jaký je rozdíl mezi pasivní a aktivní detekcí kabeláže?
Aktivní detekce vyžaduje zapnutý proud a signál v kabelu, pasivní detekce detekuje elektromagnetické pole bez připojení k napájení.
Otázka: Jak zvýšit přesnost detekce kabelů ve zdi?
Nastavte citlivost detektoru na cca 75 %, používejte opakovaná měření křížovou metodou a preferujte režimy s nízkým signálem pro lepší rozlišení.
Otázka: Mohu detektorem kabeláže najít i jiné instalace než elektrické kabely?
Ano, některé detektory lokalizují i kovové trubky, topné hadice a ocelové výztuže až do hloubky 120 mm.
Otázka: Jak se vyhnout poškození kabeláže při vrtání do zdi?
Před vrtáním vždy použijte detektor kabeláže, označte kabely a dodržujte doporučené hloubky vrtání podle typu zdi.
Otázka: Jaká je maximální hloubka detekce běžných detektorů?
Běžné přístroje detekují kabeláž do hloubky přibližně 7 cm, což je dostatečné pro sádrokartonové a cihlové zdi.
Otázka: Jak funguje detektor kovu ve zdi?
Detektor kovu vysílá elektromagnetické pole a podle změn indukce a zpětného signálu identifikuje kovové předměty v zdi.
Otázka: Jak vybrat správný detektor kabeláže pro domácí použití?
Zvolte model s hloubkou detekce do 7 cm, jednoduchým ovládáním a režimy pro živé vodiče (Live Wire).
Otázka: Co dělat, když detektor ukáže více kovových předmětů na jednom místě?
Použijte režim Metal pro přesnější rozlišení a lokalizujte jednotlivé prvky postupným přibližováním detektoru.
Praktické rady pro vyhledání kabelů ve zdi před renovací
Při renovaci doporučuji vždy používat detektor kabelů ve zdi s vhodným nastavením citlivosti a kombinovat aktivní i pasivní režimy. Na co si dát pozor: častá chyba je přeceňování hloubky detekce u levných přístrojů a nedostatečné označení kabelů, což může vést k poškození instalace.
Návod na hledání kabeláže ve zdi krok za krokem
- Zapněte detektor a nastavte citlivost na 75 %.
- Aktivujte režim Live Wire pro detekci pod napětím.
- Pomalu posouvejte přístroj křížově po stěně.
- Označte tužkou místa s detekovanou kabeláží.
- V případě nejistoty zopakujte měření pasivním režimem NCV.
Tip: Pro koho se to hodí – domácí kutily a majitele bytů s běžnými zdmi do 7 cm. Pro profesionální elektroinstalace ve větších hloubkách doporučuji specializované detektory s vyšší hloubkou detekce.
