Jak správně uspořádat zásuvky a kabely pro televizi – návod

Správné uspořádání elektrických zásuvek a kabelů pro televizi zlepší bezpečnost i vzhled vašeho obývacího pokoje. Pečlivá kabelová organizace a vhodné použití kabelových lišt optimalizují elektroinstalaci a zabrání nepořádku i riziku poškození kabelů. Podle konkrétních kroků snadno dosáhnete čistého a funkčního řešení.

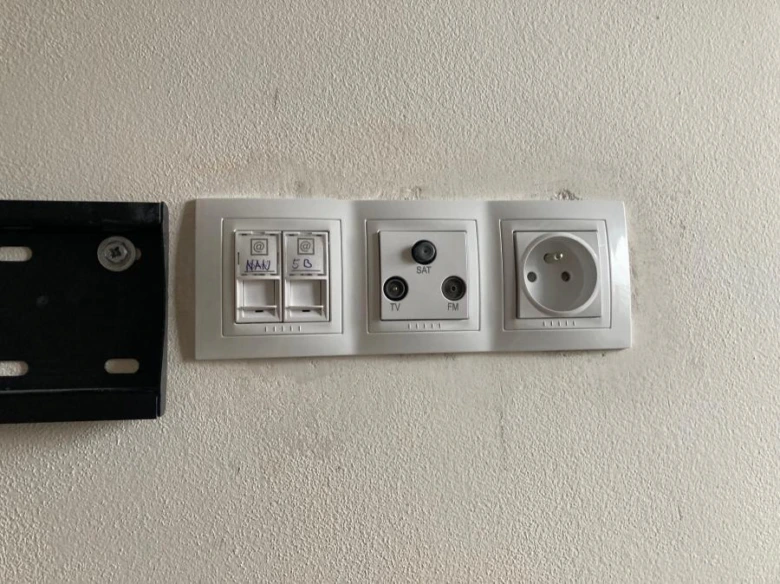

Jak správně umístit zásuvky za televizi pro optimální přístup a estetiku

Jak uspořádat zásuvky pro televizi začíná správným umístěním elektrických zásuvek ve výšce přibližně 30 cm nad podlahou. Toto standardní řešení zajišťuje pohodlný přístup k zásuvkám i bezpečnost elektroinstalace. Pro lepší estetiku a snadnější instalaci se často doporučuje posunutí zásuvek na druhou stranu zdi, což zároveň minimalizuje viditelnost kabelů a snižuje potřebu dodatečných úprav stěny.

Instalační krabice pevně uchycuje zásuvky a zajišťuje bezpečnost kabelů při manipulaci. Při plánování rozmístění je vhodné zvážit nejen počet elektrických zásuvek 230 V, ale i umístění kabelových lišt pro efektivní kabelovou organizaci.

• Umístěte zásuvky 30 cm nad podlahou pro optimální přístup
• Posuňte zásuvky na druhou stranu stěny pro lepší estetiku
• Použijte instalační krabice pro bezpečné upevnění a ochranu kabelů
• Plánujte elektroinstalaci s ohledem na budoucí rozšíření chytré domácnosti

Takové uspořádání zásuvek a kabelů pro televizi výrazně zlepšuje vzhled obývacího prostoru a snižuje riziko poškození elektrických kabelů. Cena realizace tohoto řešení se pohybuje kolem 6 250 Kč včetně materiálu a práce.

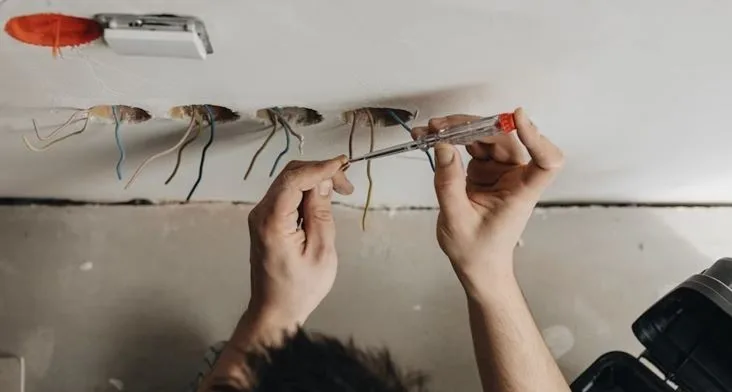

Jak správně zapojit zásuvky pro televizi

Správné zapojení zásuvek zahrnuje pevné uchycení v instalačních krabicích a dodržení bezpečnostních předpisů elektroinstalace, včetně správného uzemnění a ochrany proti přetížení.

Jak vést a organizovat kabely, aby nebyly vidět a byly bezpečné

Správné uspořádání kabelů za televizí výrazně ovlivňuje nejen estetiku obývacího prostoru, ale také bezpečnost elektroinstalace. V této části vysvětlím, jak organizovat kabely tak, aby nebyly vidět a zároveň byly chráněné před poškozením.

Použití instalačních trubek a lišt

Kabely je vhodné vést v instalačních trubkách o minimálním rozměru 30×30 mm, které umožňují pohodlné uspořádání a lehký přístup k vodičům. Alternativou jsou kabelové lišty nebo drážky ve zdi široké 30-50 mm a hluboké 25-40 mm, které poskytují dostatečný prostor pro uložení více kabelů včetně koaxiálních a UTP kabelů. Instalace takových řešení zajišťuje bezpečnost kabelů a usnadňuje případnou údržbu elektroinstalace či přidání nových zásuvek.

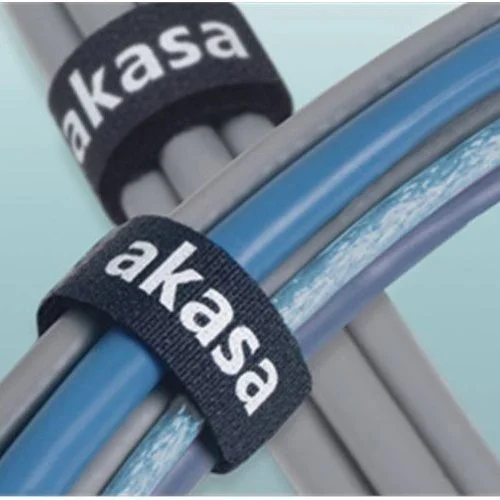

Ochrana kabelů spirálovými hadicemi a pásky

Pro dodatečnou ochranu kabelů doporučuji použít spirálové hadice, které jsou dostupné v černé nebo průhledné variantě a chrání kabeláž před mechanickým poškozením a nečistotami. Důležitý je také výběr stahovacích pásků odolných vůči benzínu, olejům a UV záření, které pevně sváží kabely a zabrání jejich rozmotání či poškození. Takové pásky přispívají k dlouhodobé bezpečnosti kabelů a estetickému vzhledu. Oddělení silových a datových kabelů v rámci těchto ochranných prvků minimalizuje elektromagnetické rušení a zlepšuje funkčnost chytré domácnosti.

• kabely vedené v instalačních trubkách 30×30 mm jsou lépe chráněné
• spirálové hadice zabraňují oděru a působí esteticky
• stahovací pásky zajišťují pevné svázání kabelů a odolnost proti UV záření

Tip: Pro správnou kabelovou organizaci za televizí je rovněž vhodné použít instalační krabice a elektrické zásuvky umístěné tak, aby kabely nebyly přehnaně natažené. Podrobnější informace o bezpečnosti kabeláže najdete na serveru eagri.cz.

Jak posunout zásuvky a upravit elektroinstalaci za televizí

Posunutí zásuvek a úprava elektroinstalace za televizí vyžaduje přesný technický postup včetně frézování drážek pro vedení kabelů a instalaci vhodných instalačních krabic. Tento návod na instalaci zásuvek za televizí pomůže zajistit bezpečnou kabelovou organizaci a přehledné uspořádání elektrických zásuvek.

Příprava a frézování drážek

Frézování drážek v zdi umožní bezpečné a estetické vedení kabelů za televizí. Šířka frézovaných drážek musí být 30-50 mm, aby se do nich vešly všechny potřebné kabely včetně koaxiálního a UTP kabelu. Hloubka drážek se pohybuje mezi 25-40 mm tak, aby byly kabely kryty a zároveň nebyla narušena statika zdi. Přesné frézování je klíčové pro správnou kabelovou organizaci a ochranu kabelů.

Instalace nových instalačních krabic

Po frézování následuje upevnění instalačních krabic kompatibilních s rámečky ABB 3901A, Legrand nebo Schneider. Tyto instalační krabice umožňují bezpečné ukotvení elektrických zásuvek a zachování jednotného vzhledu. Správně zvolená krabice usnadní pozdější zapojení zásuvek a zajistí bezpečnost elektroinstalace. Náklady na posunutí zásuvek včetně frézování a instalace krabic činí přibližně 6 250 Kč a práce zabere obvykle jeden pracovní den.

1. Zaměření místa – vyznačení původních a nových pozic zásuvek
2. Frézování drážek – vytvoření drážek o šířce 30-50 mm a hloubce 25-40 mm
3. Upevnění instalačních krabic – montáž kompatibilních krabic ABB, Legrand nebo Schneider
4. Zapojení zásuvek – propojení elektroinstalace podle platných bezpečnostních norem

Tip: Při frézování a instalaci krabic dbejte na přesné vedení kabelů a dostatečnou ochranu proti mechanickému poškození. To výrazně ovlivní životnost elektroinstalace a bezpečnost kabelů.

![how_to]

Jak správně zapojit a testovat kabely pro televizi

Správné zapojení a testování kabelů za televizí je klíčové pro spolehlivý příjem signálu a bezpečnost elektroinstalace. Níže se zaměřujeme na postupy pro koaxiální a UTP kabely, které patří mezi základní prvky kabelové organizace u televizních zásuvek.

Zapojení koaxiálních kabelů

Koaxiální kabel slouží k přenosu televizního signálu a musí být připojen přes kvalitní konektory zajišťující stabilní spojení. Při instalaci je třeba dbát na pevné utažení konektorů v instalační krabici a minimalizovat ohyby kabelu, které by mohly snížit kvalitu signálu. Pro bezpečnost kabelů doporučuji používat kabelové lišty, které kabely ochrání a usnadní jejich organizaci.

Zapojení a testování UTP kabelů

UTP kabel zajišťuje internetové připojení k chytré domácnosti a vyžaduje přesné zakončení dle standardu (např. T568A/B). Měření kabelů pomocí testeru ověřuje správné zapojení vodičů a vylučuje zkrat či přerušení. Pro efektivní kabelovou organizaci a bezpečnost doporučuji kabely upevnit v instalačních krabicích a použít ochranné kryty.

1. Připojte koaxiální kabel – zajistěte konektory pevně v zásuvce.
2. Uspořádejte kabely – použijte kabelové lišty nebo instalační krabice.
3. Zapojte UTP kabel – dodržte správný barevný kód a standard zapojení.
4. Otestujte kabely – použijte měřicí přístroj pro potvrzení funkčnosti a bezpečnosti.

Tip: Na co si dát pozor – častou chybou je nedostatečné utažení konektorů koaxiálního kabelu, což způsobuje rušení signálu. Pro koho se to hodí – tento postup je vhodný pro novou elektroinstalaci i modernizaci stávajících zásuvek, ale v případě složitějších sítí je vhodné obrátit se na kvalifikovaného elektrikáře.

Estetické způsoby schování kabelů a zásuvek v obývacím pokoji

Pro efektivní kabelovou organizaci za televizí se často využívají kabelové lišty s rozměry 20×40 mm nebo 40×60 mm. Tyto lišty, dostupné v bílé, dřevěné nebo antracitové barvě, lze snadno připevnit na stěnu a spolehlivě skrýt elektrické zásuvky i kabely. Textilní oplety představují další elegantní variantu, která kryje kabely a zároveň dodává dekorativní prvek.

Dekorativní instalační krabice umožňují zároveň bezpečnost kabelů a estetickou úpravu, vhodnou i pro kabeláž na fasádě. Kreativní upevnění kabelů pomocí speciálních spon či háčků pomůže udržet pořádek a zabrání nechtěnému poškození elektroinstalace.

• Kabelové lišty 20×40 mm a 40×60 mm pro skrytí kabeláže
• Textilní oplety jako ochrana a dekorace kabelů
• Dekorativní krabice vhodné i pro venkovní použití
• Pevné upevnění kabelů speciálními sponami

Jak efektivně uspořádat zásuvky a kabely pro televizi

Tato kombinace řešení umožňuje nejen bezpečnost kabelů, ale také estetické schování kabeláže v interiéru i exteriéru.

Údržba a prevence poškození kabeláže za televizí

Údržba a prevence poškození kabeláže za televizí vyžaduje dodržení konkrétních technických zásad, které prodlužují životnost kabelů a zajišťují bezpečný provoz elektroinstalace. Kabely nesmí být umístěny ve vlhkých prostorách, například v blízkosti oken nebo zdrojů tepla, kde relativní vlhkost přesahuje 60 % a teplota překračuje 25 °C. Takové podmínky urychlují degradaci izolace a zvyšují riziko zkratů či mechanického poškození.

Pro ochranu kabeláže doporučuji vést kabely ve speciálních instalačních trubkách typu „husí krk“ nebo v PVC kabelových lištách o minimálních rozměrech 30×30 mm. Drážky ve zdi by měly mít šířku 30-50 mm a hloubku 25-40 mm podle počtu kabelů. Instalace instalačních krabic (např. ABB 3901A, KOPOS KPR 68-50) musí být pevná a umístěná ve výšce 30-40 cm nad podlahou za televizní stěnou, aby se minimalizovalo mechanické namáhání kabelů a usnadnila údržba.

• Umístěte elektrické zásuvky mimo vlhká a teplejší místa, například ne pod radiátory či v blízkosti oken s kondenzací.
• Vyhněte se ostrým ohybům kabelů; minimální poloměr ohybu by měl být trojnásobek průměru kabelu, aby nedošlo k poškození izolace.
• Používejte kabelové lišty a spirálové bužírky pro mechanickou ochranu a estetické vedení kabelů.
• Pravidelně kontrolujte upevnění instalačních krabic a stav kabelů, zejména spoje a viditelné části izolace.

Jak správně uspořádat kabely za televizí

Při plánování uspořádání zásuvek a kabelů za televizí je nezbytné dodržet zásady, které zaručí bezpečnost a snadnou údržbu elektroinstalace. Častou chybou je vedení kabelů bez ochranných lišt, což vede k jejich mechanickému poškození a zkracuje životnost. Doporučuje se vést datové (UTP, koaxiální) a silové kabely odděleně, aby se zabránilo elektromagnetickému rušení a ztrátám signálu.

Pro efektivní a bezpečné uspořádání kabeláže:

• Využijte instalační krabice a zásuvky umístěné za televizní stěnou, ideálně na opačné straně zdi, aby bylo možné vést kabely bez viditelných drážek.
• Kabely svazujte pomocí odolných stahovacích pásků, které odolávají UV záření, olejům a mechanickému opotřebení.
• Použijte popisovače nebo štítkovače pro označení kabelů, což usnadní pozdější identifikaci a servis.
• Zajistěte rezervu délky kabelů minimálně 1-2 metry pro případné přesuny zařízení.

Tip: Pro koho se uspořádání kabelů za televizí hodí? Především pro domácnosti s více zařízeními (set-top-boxy, soundbary, herní konzole), kde je potřeba udržet pořádek a bezpečnost. Naopak u jednoduchých instalací s jedním televizorem a minimem periferií může být investice do složité kabelové organizace nadbytečná.

Na co si dát pozor: Častou chybou je umístění zásuvek a kabelů přímo pod televizí bez ochranných lišt, což vede k poškození izolace a zvýšenému riziku zkratu. Také nepřiměřené svazování kabelů do příliš tuhých svazků může způsobit přehřívání a mechanické poškození vodičů.

Integrace zásuvek a kabelů s chytrými domácími systémy

Integrace zásuvek a kabelů do chytrých domácích systémů výrazně zvyšuje komfort ovládání a přináší úsporu energie díky přesnému řízení napájení televizoru a dalších zařízení. Elektrické zásuvky určené pro chytrou domácnost umožňují vzdálené zapínání a vypínání přes platformy jako Google Home, Amazon Alexa nebo Apple HomeKit, což usnadňuje správu spotřeby a zvyšuje bezpečnost.

Pro správnou integraci je nezbytné využít instalační krabice (např. ABB 3901A, Kaiser KPR 68-50) umístěné ve výšce cca 30 cm nad podlahou, ideálně za televizní stěnou nebo nábytkem. Tento přístup umožňuje snadný přístup k zásuvkám při údržbě a zároveň skryje elektroinstalaci. Kabely je vhodné vést v instalačních trubkách typu „husí krk“ nebo v PVC lištách o minimálních rozměrech 30×30 mm, které chrání vedení před mechanickým poškozením a zajišťují přehlednost kabeláže.

Pro minimalizaci elektromagnetického rušení je doporučeno oddělit datové kabely (UTP, FTP) od silového vedení. FTP kabely s fóliovým stíněním jsou vhodné zejména v blízkosti elektroinstalace. Pro mechanickou ochranu kabelů lze použít spirálové hadice nebo kvalitní stahovací pásky odolné vůči UV záření, olejům a chemikáliím. Kabely by neměly být umístěny ve vlhkém prostředí ani v blízkosti zdrojů tepla, například pod radiátory či na přímém slunečním záření.

Chytré zásuvky často disponují funkcemi jako integrované USB porty pro nabíjení zařízení bez adaptérů nebo vypínači umožňujícími kompletní odpojení připojených spotřebičů. Pro plynulé připojení televizoru a multimédií je vhodné použít datové zásuvky RJ45, umístěné ve stejné výšce jako elektrické zásuvky, což podporuje stabilní přenos signálu s nízkou latencí, nezbytný pro 4K streamování a hraní her.

Estetická organizace kabelů se dosahuje vedením kabeláže za nábytkem a použitím kabelových lišt (20×40 mm nebo 40×60 mm), které lze připevnit oboustrannou páskou 3M VHB nebo hmoždinkami. Lišty lze přetřít barvou omítky pro lepší začlenění do interiéru. Kabely je vhodné svazovat textilními oplety nebo samolepicími úchytkami, což zabraňuje jejich zamotání a usnadňuje případné úpravy. Pro skrytí zásuvek a rozdvojek lze použít dekorativní krabice s otvory pro kabeláž.

Tip: Jak efektně uspořádat zásuvky a kabely pro televizi? Plánujte vedení kabelů s rezervou délky 1-2 metry před montáží televizní stěny a instalací chytrých zásuvek, abyste zajistili flexibilitu při přesunech zařízení a minimalizovali viditelné prvky.

Na co si dát pozor: častou chybou je vedení datových a silových kabelů společně bez dostatečného odstupu, což může způsobit rušení signálu a snížení kvality přenosu.

Pro koho se to hodí: tento způsob instalace je ideální pro novostavby a rekonstrukce s plánovanou chytrou domácností. Naopak pro starší stavby bez možnosti frézování zdí je vhodnější využít povrchové kabelové lišty a bezdrátové chytré zásuvky.

Uspořádání kabeláže u velkých televizí (nad 75″)

Velké televize s úhlopříčkou nad 75 palců vyžadují specifické uspořádání zásuvek a kabelové organizace přizpůsobené jejich rozměrům a váze. Doporučená délka kabelů by měla zahrnovat rezervu minimálně 1-2 metry, aby bylo možné pohodlně přesunout televizor bez napětí na konektorech a zajistit flexibilitu při připojení dalších zařízení. Pevné upevnění kabelů pomocí kabelových lišt o rozměrech nejméně 30×30 mm nebo instalačních krabic výrazně zvyšuje bezpečnost elektroinstalace a minimalizuje riziko mechanického poškození kabeláže.

Praktické rady pro instalaci zásuvek a kabelů pro TV

• Umístěte elektrické zásuvky (230 V) a datové zásuvky RJ45 ve výšce 30-40 cm nad podlahou za televizní stěnou tak, aby kabely zůstaly skryté a zároveň byly snadno přístupné pro údržbu.
• Použijte kabelové lišty s rozměry 20×40 mm nebo 40×60 mm, připevněné pomocí oboustranné pásky 3M VHB nebo hmoždinek, pro pevné a estetické vedení kabelů.
• Zajistěte kabely spirálovými hadicemi nebo textilními oplety a pevně je přichyťte stahovacími pásky odolnými vůči UV záření a mechanickému namáhání, aby váha velké televize nezpůsobila tah na konektory.
• Využijte instalační krabice (např. ABB 3901A, KOPOS KPR 68-50) pro bezpečné ukončení a spojení koaxiálních a UTP kabelů, čímž se zabrání poškození a zajistí se přehlednost elektroinstalace.
• Plánujte vedení kabelů ve speciálních instalačních trubkách typu „husí krk“ nebo PVC lištách s minimální šířkou drážek 30-50 mm a hloubkou 25-40 mm podle počtu kabelů.
• Konzultujte elektroinstalaci s odborníkem, zejména při zapuštění zásuvek do zděných stěn, aby byla zajištěna správná hloubka a bezpečnostní normy.

Na co si dát pozor: Častou chybou je podcenění délky kabelů, kdy příliš krátké kabely vedou k nadměrnému tahu na konektory, což urychluje jejich opotřebení a může způsobit poruchy připojení. Rezerva délky kabelů 1-2 metry je proto nezbytná.

Pro koho se to hodí: Tento způsob uspořádání je vhodný především pro majitele velkých televizí nad 75 palců a uživatele chytrých domácností, kteří potřebují spolehlivou a bezpečnou kabeláž s možností flexibilního připojení více zařízení. Naopak v malých prostorách s omezeným místem je lepší minimalizovat počet zásuvek a kabelů, aby se předešlo přetížení a nepořádku.

Časté dotazy a odpovědi k uspořádání zásuvek a kabelů pro televizi

Otázka: Jaká je doporučená výška pro umístění zásuvek za televizí?

Doporučená výška elektrických zásuvek je přibližně 30 cm nad podlahou, což odpovídá běžné úrovni zásuvek a usnadňuje přístup ke konektorům.

Otázka: Jaké rozměry by měly mít instalační trubky pro vedení kabelů za televizí?

Instalační trubky by měly mít minimální průřez 30×30 mm, aby umožnily pohodlný průchod koaxiálních, UTP a napájecích kabelů bez rizika poškození.

Otázka: Jak hluboké a široké mají být drážky ve zdi pro kabeláž?

Pro správnou elektroinstalaci jsou drážky doporučené v šířce 30-50 mm a hloubce 25-40 mm, podle počtu a tloušťky vedených kabelů.

Otázka: Jak lze kabely za televizí efektivně chránit?

Bezpečnost kabelů zvýšíte použitím spirálových hadic a UV odolných stahovacích pásků, které zabrání mechanickému poškození a zlepší kabelovou organizaci.

Otázka: Je posunutí zásuvek na druhou stranu zdi nákladné?

Cena posunutí elektroinstalace včetně frézování a instalace nových instalačních krabic se pohybuje kolem 6 250 Kč, což je třeba zvážit při plánování.

Otázka: Jak správně zapojit koaxiální kabel pro televizi?

Koaxiální kabel je nutné zakončit konektory kompatibilními s televizorem a pevně upevnit, aby nedošlo k jeho poškození nebo ztrátě signálu.

Otázka: Jaký je význam oddělení datových a silových kabelů?

Oddělení těchto kabelů zabraňuje elektromagnetickému rušení a zajišťuje stabilní přenos dat i napájení, což je klíčové pro kvalitní obraz a zvuk.

Otázka: Jaká je doporučená délka kabelů u velkých televizí nad 75 palců?

Doporučuje se mít rezervu délky kabelů alespoň 1-2 metry, což umožní snadnou manipulaci a bezpečné upevnění bez napětí.

Otázka: Jaké materiály se doporučují na estetické schování kabelů?

Pro elegantní kabelovou organizaci se používají kabelové lišty o šířce 20×40 mm nebo 40×60 mm, textilní oplety a dekorativní instalační krabice.

Otázka: Jak se starat o kabeláž, aby dlouhodobě vydržela?

Kabely je nutné chránit před vlhkostí a přímým slunečním zářením a pravidelně kontrolovat jejich stav, aby se zabránilo mechanickému poškození.

Otázka: Jak integrovat zásuvky do chytré domácnosti?

Elektrické zásuvky lze připojit k Wi-Fi a ovládat přes aplikace, což umožňuje automatizaci spotřebičů a zvyšuje úsporu energie.

Otázka: Jaké jsou nejčastější chyby při uspořádání zásuvek a kabelů?

Mezi chyby patří nevhodné vedení kabelů bez ochrany, umístění zásuvek v blízkosti vlhkých míst a používání smotaných prodlužovaček, což ohrožuje bezpečnost.

Otázka: Jak bezpečně vést kabely na fasádě domu?

Kabely na fasádě je nutné vést v odolných elektroinstalačních lištách, které je chrání před povětrnostními vlivy a mechanickým poškozením.

Otázka: Jak vybrat správné instalační krabice za televizí?

Doporučují se krabice kompatibilní s rámečky ABB, Legrand nebo Schneider, které se instalují ve výšce zásuvkové úrovně pro snadný přístup.

Otázka: Jak zabezpečit kabely proti mechanickému poškození?

Spirálové hadice, stahovací pásky a kabelové lišty účinně chrání kabely před přetržením, oděrem a zajišťují dlouhodobou bezpečnost elektroinstalace.
