Jak určit kladný a záporný pól baterie prakticky a spolehlivě

Správná identifikace kladného a záporného pólu baterie je klíčová pro prevenci zkratu a poškození elektroniky při výměně či dobíjení. Přesné označení pólů autobaterie zajistí bezpečné připojení nabíječky, u které vás zajímá nejen kapacita autobaterie, ale i správné napětí autobaterie EFB nebo AGM. Pokud si nejste jistí stavem článku, multimetr vám spolehlivě ukáže, zda nekleslo minimální napětí autobaterie pod kritickou mez.

Jak vizuálně rozpoznat kladný a záporný pól baterie podle označení a tvaru

Kladný pól baterie identifikujete podle vyraženého symbolu plus (+) a jeho typického konvexního, tedy vypouklého tvaru. Záporný pól baterie bývá označen symbolem mínus ( – ) a vyznačuje se plošším nebo mírně konkávním povrchem. Znalost těchto znaků vám pomůže správně určit kladný a záporný pól baterie u většiny běžných článků bez nutnosti použití multimetru. U plochých tabletových baterií navíc platí, že kladný pól často zaujímá větší plochu kontaktu než pól záporný.

Rozdíly v konstrukci a označení pólů

Způsob, jak poznat kladný a záporný pól baterie, se liší podle typu konstrukce. U válcových článků, jako jsou běžné typy AA nebo AAA, je kladný kontakt vždy vystouplý výstupek na jedné straně, zatímco záporný pól tvoří ploché dno. U autobaterií je situace odlišná, neboť zde je zásadní standardizované označení pólů autobaterie a jejich fyzický průměr.

• Označení pólů: Kladný pól je u autobaterií standardně označen červenou barvou nebo plastovým krytem se symbolem (+).
• Průměr kontaktů: Kladný pól autobaterie má větší průměr (standardně 19,5 mm) než záporný pól (17,9 mm), aby se fyzicky předešlo záměně při připojování kabelů.
• Typy baterií: Moderní napětí autobaterie EFB vyžaduje precizní kontakt, proto vždy kontrolujte čistotu obou pólů od oxidace, která zvyšuje přechodový odpor.

Odborná rada: Častá chyba při manipulaci s autobaterií je záměna polarity při instalaci, která může okamžitě poškodit citlivou elektroniku vozidla. Vždy si ověřte, zda napětí nabité autobaterie odpovídá hodnotě minimálně 12,5 V, což značí, že je baterie v dobrém stavu a připravena k provozu. Pro koho se toto vizuální určení hodí? Pro běžnou výměnu v domácích spotřebičích a základní kontrolu stavu akumulátoru v autě. Pro koho se nehodí? Pro situace, kdy jsou kontakty silně zkorodované a symboly nečitelné; v takovém případě vizuální metoda nestačí a je nutné využít digitální multimetr nastavený na stejnosměrné napětí (DC) pro zajištění bezpečnosti.

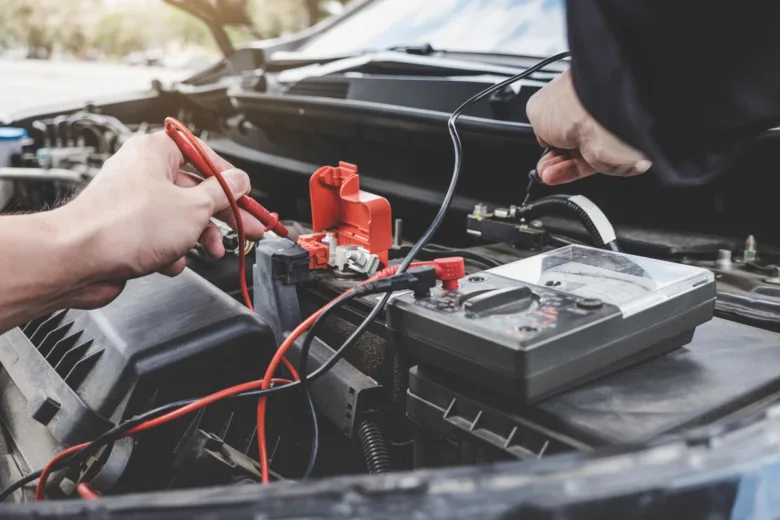

Jak určit polaritu baterie pomocí multimetru a voltmetru

Spolehlivý postup, jak určit kladný a záporný pól baterie, spočívá v použití měřicího přístroje. Měření polarity baterie tak zajistí bezpečné připojení elektroinstalace a ochrání komponenty před zkratem.

Jak nastavit multimetr pro měření polarity baterie

Pro přesné měření musíte multimetr správně připravit, abyste předešli chybám při diagnostice stavu baterie.

1. Přepnutí voliče – otočte přepínač multimetru do sekce pro stejnosměrné napětí (DCV nebo symbol V s rovnou čárkou).
2. Volba rozsahu – zvolte hodnotu vyšší, než je očekávané napětí, například 20 V pro běžné 12V akumulátory.
3. Zapojení sond – zasuňte černý hrot do zdířky COM a červený hrot do zdířky označené V.

Správný rozsah měření je klíčový, protože i minimální napětí autobaterie nebo napětí nabité autobaterie vyžaduje stabilitu přístroje. Tip: Pokud neznáte očekávanou hodnotu, začněte na nejvyšším možném rozsahu a postupně jej snižujte, aby nedošlo k přetížení multimetru.

Jak interpretovat výsledky měření polarity pomocí multimetru

Samotný proces určení polarity je rychlý a přesný díky digitálnímu zobrazení hodnot.

1. Přiložení sond – přitiskněte červený hrot na jeden pól a černý na druhý pól baterie.
2. Odečet displeje – pokud se na displeji objeví kladná hodnota, například 12,5 V, je červený hrot na kladném pólu.
3. Identifikace obrácení – zobrazení záporného znaménka před číslem znamená, že jste hroty připojili opačně.

Tento návod na správné určení pólů baterie funguje u běžných článků i u pokročilých systémů, jako je napětí autobaterie EFB. Častá chyba: při měření se prsty dotýkáte kovových částí hrotů, což může ovlivnit přesnost měření nebo způsobit mírný úraz elektrickým proudem.

Jak použít analogový voltmetr pro určení polarity baterie

Analogový voltmetr poskytuje okamžitou vizuální zpětnou vazbu pomocí fyzického pohybu ručičky.

1. Kontakt s póly – přiložte hroty k vývodům baterie.
2. Sledování výchylky – při správné polaritě se ručička vychýlí doprava směrem k naměřenému napětí.
3. Reakce na chybu – pokud se ručička snaží pohnout doleva za nulový bod, polarita je opačná.

Tento způsob se hodí pro rychlou kontrolu, pokud nemáte k dispozici digitální přístroj. Pro koho se to hodí: pro techniky v terénu bez potřeby vysoké přesnosti. Pro koho NE: pro jemnou diagnostiku, kde záleží na přesnosti na setiny voltu, nebo u moderních systémů citlivých na startovací proud autobaterie. Jak určit polaritu baterie bez použití multimetru? V takovém případě hledejte fyzické označení pólů autobaterie přímo na krytu nebo sledujte průměr vývodů, kde kladný pól bývá zpravidla silnější.

Specifika určování polarity u autobaterií a jejich standardní označení

Správná identifikace pólů u olověných akumulátorů je klíčová pro zachování integrity elektroniky vozu a prevenci rizik, jako je výbuch baterie. Běžná autobaterie pracuje s jmenovitým napětím 12 V, které se v praxi skládá ze šesti sériově zapojených článků, kdy každý článek produkuje přibližně 2 V.

Standardní uspořádání pólů u autobaterií

Při pohledu na čelní stranu, kde jsou umístěny vývody, rozlišujeme typy podle pozice plusového pólu. Pravá baterie (označení 0) má kladný pól orientován vpravo, zatímco levá baterie (označení 1) jej má umístěný vlevo. Označení pólů autobaterie bývá standardně vylisováno přímo do plastového krytu nebo znázorněno barevnými krytkami. Pokud jsou póly zakryté nebo znečištěné, řiďte se těmito technickými znaky:

• Kladný pól (+) má standardně větší průměr 19,5 mm.
• Záporný pól ( – ) má standardně menší průměr 17,9 mm.
• Kladný pól bývá často odlišen červenou barvou nebo plastovým krytem.
• Záporný pól bývá odlišen černou barvou nebo symbolem minus.

Rizika nesprávného určení polarity u autobaterií

Chybné zapojení vyvolá okamžitý zkrat, který může nenávratně poškodit citlivé elektrické systémy vozidla, jako jsou řídicí jednotky, alternátor či pojistkové skříně. Častá chyba: záměna pólů při nabíjení nebo startování přes kabely vede k destrukci diodového můstku v alternátoru a hrozí zde reálné riziko zkratu či výbuchu baterie. Před připojením vždy ověřte napětí nabité autobaterie, které by se mělo pohybovat v rozmezí 12,6 V až 12,8 V. U moderních systémů s technologií EFB, kde je napětí autobaterie EFB specifické pro cyklickou zátěž, dbejte na dodržení správné polarity ještě důsledněji, abyste předešli nevratnému poškození vnitřní struktury článků.

Odborná rada: Pokud si nejste jisti orientací, nikdy nepoužívejte hrubou sílu při nasazování svorek. Pokud svorka na pól nepasuje, znamená to, že se pravděpodobně pokoušíte o opačné zapojení, což by vedlo k poškození systému.

Pro koho se toto určování hodí vs pro koho NE:

• Hodí se pro běžnou údržbu, kontrolu stavu nabití a výměnu akumulátoru u standardních vozidel.
• Nehodí se pro manipulaci s bateriemi, které vykazují známky mechanického poškození, nafouknutí nebo vytečení elektrolytu, kde je nutný zásah odborného servisu.

Bezpečnostní opatření při určování polarity baterie

Bezpečnost při práci s bateriemi začíná vždy důkladnou přípravou a respektem k fyzikálním vlastnostem elektřiny. Nesprávné připojení polarity baterie způsobuje okamžité riziko zkratu, které může vést k nevratnému poškození elektroniky, vznícení elektrolytu nebo u lithiových článků k explozi. Manipulace s bateriemi proto vyžaduje ochranu očí a rukavic odolných vůči kyselinám, aby nedošlo k poleptání či popálení elektrickým obloukem při nechtěném kontaktu.

Před zahájením práce vždy ověřte označení pólů autobaterie podle standardizovaných symbolů (+) a ( – ). Častá chyba při určování polarity baterie spočívá v záměně pólů u vybitých akumulátorů, kde napětí baterie 12,5 V či nižší může maskovat skutečný stav kapacity autobaterie. Na co si dát pozor: při měření multimetrem vždy nejprve nastavte režim stejnosměrného napětí (DC) a červený hrot přiložte na kladný pól, jinak hrozí chybná interpretace hodnoty.

• Používejte ochranné brýle a pracovní rukavice odolné vůči chemikáliím a kyselinám.
• Pracujte výhradně na nevodivém, suchém a čistém povrchu, aby nedošlo k náhodnému výboji.
• Odložte veškeré kovové šperky, prsteny nebo hodinky, které mohou při kontaktu s póly způsobit zkrat.
• Zajistěte dostatečné větrání prostoru, zejména pokud pracujete s napětím autobaterie EFB nebo AGM, kde může docházet k uvolňování plynů.

Odborná rada: Pokud si nejste jisti označením, nikdy nepokoušejte baterii připojit metodou pokus omyl. Tato činnost se hodí pro technicky zdatné jedince s multimetrem, nikoliv pro laiky bez základního vybavení, kteří nedokážou identifikovat polaritu pomocí měřicích přístrojů.

Otázka: Proč je důležité správně určit kladný a záporný pól baterie?

Správné určení polarity zajišťuje správný směr pohybu elektronů v obvodu, což je nezbytné pro funkci spotřebičů a ochranu elektroniky před přepólováním. Nesprávné zapojení může vést k okamžité deaktivaci zařízení, poškození citlivých součástek nebo vzniku nebezpečných situací, jako je jiskření či požár.

Otázka: Jaké chyby se dělají při určování kladného a záporného pólu baterie?

Nejčastější chybou je spoléhání na odhad bez vizuální kontroly označení nebo měření, zejména u silně zoxidovaných kontaktů, které mohou klamat. Dalším rizikem je záměna pravé a levé polarity u autobaterií, kde při pohledu čelem na kontakty závisí pozice plusu na konkrétním typu zapojení (označení 0 nebo 1).

Jak určit polaritu u baterií bez označení nebo poškozených

Pokud je baterie bez označení nebo došlo k poškození štítku, nejspolehlivějším nástrojem pro určení polarity zůstává digitální multimetr. Mechanické metody, jako je vizuální odhad podle tvaru kontaktů, jsou u některých typů akumulátorů nespolehlivé. Častá chyba spočívá v povrchovém doteku hrotů multimetru na zoxidovaný kov, kdy naměřená hodnota kolísá nebo je nulová. Oxidace kontaktů totiž klade vysoký elektrický odpor, proto je nutné hroty multimetru mírně zabodnout přímo do materiálu pólu.

1. Nastavení multimetru – zvolte na přístroji režim stejnosměrného napětí (DC) s rozsahem do 20 V.
2. Kontaktování pólů – přiložte červený hrot na jeden kontakt a černý na druhý, přičemž hroty pevně přitlačte pro průraz vrstvy oxidace.
3. Vyhodnocení polarity – pokud displej ukazuje kladnou hodnotu, např. baterie 12.5 V, je červený hrot na kladném pólu; při zobrazení záporné hodnoty jsou hroty přehozené.

Zatímco někteří hledají návod, jak určit polaritu baterie bez použití multimetru pomocí bramborového testu nebo kompasu, tyto metody jsou pro moderní zdroje rizikové a nepřesné. Vždy mějte na paměti, že napětí nabité autobaterie by se mělo pohybovat v definovaných mezích, zatímco minimální napětí autobaterie pod 10.5 V značí hluboké vybití. U technologie EFB vyžaduje napětí autobaterie EFB přesné měření, protože nesprávná polarita při nabíjení může trvale poškodit její vnitřní kapacitu. Tato metoda se hodí pro technicky zdatné uživatele, ale není vhodná pro osoby bez základní znalosti práce s elektrickými měřidly. Odborná rada: Pokud multimetr při měření vykazuje hodnoty blízké nule, baterie je buď zcela vybitá, nebo vnitřně přerušená a nebezpečná pro další manipulaci.

Vliv nesprávné polarity na elektroniku a způsoby ochrany zařízení

Nesprávná polarita představuje pro jakýkoliv elektrický obvod kritické riziko, které může vést k okamžitému selhání napájeného zařízení. Pochopení toho, jak správně určit kladný a záporný pól baterie, je proto základním krokem k bezpečnému provozu vaší techniky.

Jak nesprávná polarita ovlivňuje elektronická zařízení

Nesprávná polarita způsobuje poškození elektroniky, ke kterému dochází v důsledku průchodu proudu opačným směrem, než pro který byl obvod navržen. V lepším případě zařízení pouze přestane fungovat, v horším případě hrozí trvalé poškození citlivých součástek nebo vznik bezpečnostních rizik, jako je přehřátí, vytečení elektrolytu či požár. Zejména u moderních systémů, kde hlídáme parametry jako napětí nabité autobaterie nebo kapacita autobaterie, může dojít k nevratné degradaci řídicích jednotek.

Způsoby ochrany zařízení proti přepólování

Výrobci dnes běžně integrují prvky jako ochrana proti přepólování, které mají zabránit následkům chybných kroků při instalaci. Mezi nejčastější technická řešení patří:

• Ochranné diody, které blokují průchod proudu při opačném zapojení.
• Pojistky, které při zkratu přeruší elektrický obvod a zachrání zbytek elektroniky.
• Mechanické zábrany, které fyzicky znemožňují připojení kontaktů v opačné orientaci.

Tip: Častá chyba při určování polarity spočívá v ignorování barevného značení a spoléhání se pouze na vizuální odhad velikosti pólů. U autobaterií vždy kontrolujte označení pólů autobaterie vyražené přímo na plastovém těle, protože poškození elektroniky kvůli záměně kabelů je nákladné a často neřešitelné. Toto rozlišení je zásadní pro každého, kdo pracuje s technikou, ať už jde o základní vybavení nebo systémy vyžadující minimální napětí autobaterie pro správný start.

Jak měřit a hodnotit napětí autobaterie a jeho význam pro stav baterie

Měření napětí jako indikátor stavu baterie

Napětí autobaterie slouží jako spolehlivý ukazatel jejího aktuálního nabití a celkového technického stavu. Pro přesné měření použijte digitální multimetr nastavený na stejnosměrné napětí. Při určování polarity nezapomeňte, že označení pólů autobaterie bývá vyraženo přímo na plastovém krytu nebo na štítku. Pokud potřebujete vědět, jak poznat kladný a záporný pól baterie, hledejte symbol plus u červeného nebo silnějšího kontaktu a symbol minus u černého.

Odborná rada: Před měřením nechte vůz alespoň dvě hodiny v klidu, aby se ustálilo napětí nabité autobaterie a naměřené hodnoty nebyly zkresleny povrchovým nábojem.

Častá chyba: Měření probíhá ihned po jízdě, kdy je napětí uměle zvýšeno alternátorem, což vede k chybným závěrům o kondici článku. Minimální napětí autobaterie v klidovém stavu by nemělo trvale klesat pod 12,2 V, jinak hrozí sulfatace desek. U moderních systémů s technologií EFB je napětí autobaterie EFB velmi citlivé na hluboké vybití. Správné napětí přímo ovlivňuje start vozidla a celkovou životnost baterie. Pokud baterie 12,5 V nebo méně vykazuje po plném nabití rychlý pokles při zátěži, může to být způsob, jak poznat konec životnosti autobaterie. Toto měření se hodí pro běžné uživatele, kteří chtějí předejít nečekanému selhání, zatímco pro majitele vozidel se systémem Start-Stop je pravidelná kontrola napětí naprostou nezbytností pro zachování kapacity autobaterie.

Časté dotazy k určení kladného a záporného pólu baterie

Otázka: Jak změřit AA baterii?

Použijte multimetr nastavený na DC napětí, přiložte červený hrot na konvexní kladný pól a černý na záporný, napětí by mělo být kolem 1,5 V.

Otázka: Jak poznat konec životnosti autobaterie?

Napětí pod 12,0 V po plném nabití indikuje vybitou nebo poškozenou baterii, což často znamená nutnost výměny pro spolehlivý start.

Otázka: Jaký je rozdíl mezi baterií AA a AAA?

Rozdíl je v rozměrech: AA má délku cca 50,5 mm a průměr 14,5 mm, zatímco AAA je menší s délkou 44,5 mm a průměrem 10,5 mm.

Otázka: Jak se měří kapacita baterie?

Kapacita baterie se udává v ampérhodinách (Ah), přičemž 55 Ah baterie teoreticky dodává proud 1 A po dobu 55 hodin.

Otázka: Jak určit polaritu baterie bez multimetru?

U standardních článků určete polaritu podle tvaru: kladný pól je vždy konvexní a označený symbolem plus, záporný pól je plošší.

Otázka: Proč je důležité správně určit kladný a záporný pól baterie?

Správná polarita zajišťuje bezpečný provoz zařízení a zabraňuje nevratnému poškození citlivé elektroniky nebo vzniku zkratu.

Otázka: Jak bezpečně manipulovat s bateriemi při určování polarity?

Používejte ochranné rukavice, pracujte na nevodivém povrchu a vždy zabraňte přímému kontaktu kovových předmětů s oběma póly současně.

Otázka: Jak se liší označení pólů u autobaterií?

Standardní označení pólů autobaterie využívá barvy: červená pro plus a černá pro minus, přičemž pozice pólů závisí na typu zapojení (levá nebo pravá).

Otázka: Co znamená napětí 12,6 V u autobaterie?

Napětí 12,6-12,8 V značí optimálně nabitou autobaterii, zatímco napětí 12,5 V signalizuje částečné vybití vyžadující dobití.

Otázka: Jak poznat plus a minus na baterii AA?

Plusový pól tvoří vystouplý kontakt s vyraženým symbolem, zatímco záporný pól je plochý a obvykle hladký nebo s vyraženým minusem.

Otázka: Jak určit polaritu u poškozených baterií?

Použijte multimetr a zajistěte pevný kontakt hrotů, přičemž dejte pozor na korozi, která může zkreslit výsledné naměřené hodnoty.

Otázka: Jak ovlivňuje teplota měření polarity baterie?

Nízké okolní teploty snižují chemickou aktivitu, což může vést k nižšímu napětí a nepřesnostem při testování stavu baterie.

Otázka: Jaké jsou důsledky špatného připojení polarity?

Obrácená polarita může způsobit okamžité poškození elektroniky, tavení izolace kabelů nebo v extrémních případech explozi baterie.

Otázka: Jak se liší polarita u baterií s více články?

U baterií s více články určujte polaritu podle celkového výstupu, kde jsou články zapojeny sériově pro dosažení vyššího napětí.

Otázka: Jak správně připojit baterii podle polarity?

Vždy připojte červený kabel ke kladnému pólu (+) a černý kabel k zápornému ( – ), aby bylo zajištěno správné napětí baterie EFB či jiného typu.

Odborná rada: Častou chybou při určení polarity baterie je spoléhání se pouze na barvu kabelů, která může být u starších vozů neodborně zaměněna; vždy ověřte symboly přímo na těle baterie. Polarita se hodí pro běžné uživatele při výměně článků, zatímco pro diagnostiku kapacity baterie by se měla vyhnout laická manipulace bez základní znalosti elektrotechniky.
