Kdy a jak správně resetovat BMS bateriového systému – návod

Reset bateriového systému BMS je klíčový zásah, který pomáhá obnovit přesnost měření stavu nabití baterie (SOC) a zajistit správnou funkci LiFePO4 článků. Správná kalibrace a načasování resetu výrazně prodlužují životnost baterie a předcházejí poruchám systému. Poradím vám, jak postupovat bezpečně a efektivně.

Co je BMS a jak funguje SOC u bateriového systému

Battery Management System (BMS) u LiFePO4 baterií je elektronický systém, který monitoruje napětí, proud a provozní teplotu článků. Hlavní funkcí BMS je sledovat stav nabití baterie (State of Charge, SOC) a chránit ji před přebitím či hlubokým vybitím, čímž prodlužuje životnost baterie. SOC udává aktuální procentuální stav nabití, přičemž doporučený provozní rozsah je 20-80 % pro optimální dlouhodobý výkon a životnost.

BMS také počítá SOC pomocí kalibrace založené na měřeních napětí a proudu a spravuje balancování článků pro rovnoměrné nabití. Firmware BMS může obsahovat algoritmy pro přesnější odhad SOC a detekci chyb BMS, které je někdy potřeba řešit resetem baterie.

• BMS LiFePO4 sleduje teplotu článků, aby zabránil přehřátí
• SOC pomáhá regulovat nabíjení a vybíjení v bezpečném rozsahu
• Správná kalibrace SOC zajišťuje přesné zobrazení stavu nabití
• Firmware BMS ovlivňuje přesnost měření a reakci na chyby

Tip: Při resetu baterie je důležité zachovat doporučený rozsah SOC, protože hluboké vybití pod 20 % může poškodit LiFePO4 články a zkrátit životnost.

Proč a jak resetovat BMS u bateriového systému

Reset BMS je vhodné provést při nesprávném zobrazení stavu nabití nebo po opravě chyb BMS, aby se obnovila správná kalibrace SOC a eliminovaly chyby firmware.

Kdy je vhodné resetovat BMS a SOC baterie

Kdy je vhodné resetovat BMS baterie a jak na to

Reset BMS bateriového systému je nezbytný zejména při nesprávném zobrazení stavu nabití baterie (SOC), například pokud indikátor ukazuje nereálných 1 % nebo není schopen správně kalibrovat SOC po nabíjení mimo řízení BMS. Takový reset pomáhá obnovit přesnost měření a opětovně synchronizovat firmware BMS s aktuálním stavem baterie.

Další situací, kdy resetovat BMS, jsou chyby BMS spojené s balancováním článků. Resetování vymaže nesrovnalosti v balancování a tím zlepší životnost baterie LiFePO4. Také reset odstraní problémy s tepelnou ochranou, které mohou BMS nesprávně aktivovat při běžném provozu.

• Nesprávné hodnoty SOC, které neodpovídají skutečnému stavu nabití
• Chyby balancování článků, jež vedou k nerovnoměrnému zatížení
• Aktivace tepelné ochrany bez reálného přehřátí
• Po aktualizaci firmware BMS, kdy je třeba restartovat systém

Podle odborných zdrojů na eagri.cz je důležité reset BMS provádět opatrně a pouze v uvedených případech, aby nedošlo k trvalému poškození baterie. Pro správné nastavení BMS u baterie Li-Ion i LiFePO4 doporučuji sledovat instrukce výrobce a vyhnout se častým resetům, které mohou zkrátit životnost systému.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Jak správně provést reset BMS krok za krokem

Pro správný reset BMS bateriového systému je nezbytné dodržet přesný postup, který zahrnuje správné vypnutí a zapnutí spínačů a kalibraci stavu nabití baterie (SOC) v aplikaci Ultimatron. Následující návod popisuje krok za krokem, jak bezpečně resetovat BMS a dosáhnout přesného výpočtu SOC.

Příprava na reset BMS

Před zahájením resetu zkontrolujte, zda máte nainstalovanou nejnovější verzi firmware BMS a aplikace Ultimatron. Dále ověřte aktuální stav nabití baterie a připravte si nástroje potřebné pro ovládání Charge a Discharge spínačů. Správná příprava minimalizuje riziko chyb BMS během resetu.

Vypnutí spínačů v přesném pořadí

1. Vypněte Charge spínač – zajistíte tím ukončení nabíjecího proudu.
2. Počkejte několik sekund a poté vypněte Discharge spínač – tím zastavíte vybíjení baterie.

Tento postup zabraňuje poškození elektroniky a nesprávnému stavu baterie během resetu.

Kalibrace SOC v aplikaci Ultimatron

Držte oblast grafu SOC v aplikaci Ultimatron po dobu 10 až 15 sekund. Tím spustíte kalibraci SOC, která přepočítá stav nabití baterie na základě aktuálního napětí článků. Počkejte, až aplikace dokončí výpočet, což zajistí přesnější indikaci stavu baterie a předchází chybným informacím o kapacitě.

Zapnutí spínačů v opačném pořadí

1. Zapněte Discharge spínač – umožníte tak bezpečné vybíjení baterie.
2. Následně zapněte Charge spínač – obnovíte nabíjecí režim.

Tento krok zajistí, že BMS začne správně monitorovat provoz baterie bez chyb.

Tip: Pro správný reset BMS je klíčové nepřeskakovat pořadí vypínání a zapínání spínačů, jinak hrozí nesprávná kalibrace SOC nebo dokonce poškození BMS modulu. Reset baterie je vhodné provádět zejména při výrazných nesrovnalostech ve stavu nabití nebo po výměně článků.

Pro koho se reset BMS hodí: Uživatelé baterií LiFePO4 či Li-Ion s aplikací Ultimatron, kteří potřebují přesnou kalibraci SOC. Pro koho ne: Systémy bez možnosti řízení Charge/Discharge spínačů, kde by reset mohl vést k selhání BMS.

Sekvence zapínání a vypínání BMS a střídačů

Správná sekvence zapínání BMS LiFePO4 a přidružených zařízení je klíčová pro správnou funkci a dlouhodobou životnost bateriového systému. Nejprve přepněte vypínač BMS z pozice OFF do ON a držte tlačítko ON po dobu 3 sekund, aby se spustil firmware BMS a zahájilo balancování článků. Následně aktivujte PV (fotovoltaiku) na střídači řady MOD nebo MID, což umožní automatické spuštění baterie APX. Jako poslední krok zapněte AC napájení, čímž se dokončí celá sekvence zapínání systému a kalibrace SOC proběhne správně.

1. Zapnutí BMS – přepněte vypínač do polohy ON a držte tlačítko po dobu 3 sekund pro inicializaci
2. Spuštění PV na střídači MOD/MID – aktivujte fotovoltaiku pro napájení systému
3. Automatické spuštění baterií APX – baterie se spustí po aktivaci PV
4. Zapnutí AC – doplňkové napájení dokončí sekvenci zapínání

Tip: Nesprávné pořadí spouštění může vést k chybám BMS nebo nesprávnému stavu nabití baterie, proto je důležité postupovat přesně podle uvedeného postupu. Tento návod zároveň vysvětluje, jak a kdy správně nastavit BMS u baterie pro optimální provoz.

Diagnostika a řešení běžných chyb BMS bez resetu

Indikátory vadných kabelů a modulů

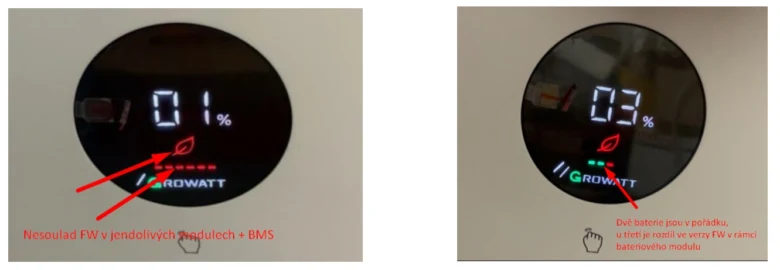

Blikající zelená LED na BMS indikuje vadný komunikační kabel mezi PM (Power Module) a BM (Battery Module), což narušuje přenos dat a vede k nesprávnému zobrazení stavu baterie. Modul, který nezobrazuje žádnou LED, signalizuje pravděpodobnou poruchu samotného modulu nebo jeho výpadek napájení. Tyto LED indikátory umožňují přesnou lokalizaci závady a často eliminují potřebu resetu BMS, pokud se kabel nebo modul vymění či opraví.

Postup probuzení baterie

Pro aktivaci nekomunikujících bateriových modulů se používá UTP kabel, který se zasune do komunikačního portu BMS na 2 sekundy a poté se vytáhne. Tento postup probudí baterii a obnoví komunikaci mezi moduly, což často vyřeší chyby spojené s neaktivními články bez nutnosti kompletního resetu BMS systému.

Synchronizace a aktualizace firmware

Firmware všech bateriových modulů musí být synchronizován na stejnou verzi pomocí OSS (Online Software Service) nástroje. Nesoulad verzí firmware BMS způsobuje chyby v balancování článků a nesprávné vyhodnocování stavu nabití (SOC). Aktualizace firmware a následná kalibrace SOC obvykle odstraní tyto chyby bez nutnosti resetu BMS, což prodlužuje životnost baterie a zajišťuje stabilní provoz.

Tip: Častá chyba při resetování BMS bateriového systému je přehlížení nesynchronizovaného firmware a špatná diagnostika vadných komunikačních kabelů, což vede k opakovaným chybám a zbytečnému zatěžování baterie. Před resetem vždy proveďte kontrolu kabelů a aktualizaci firmware.

Dopady častého resetování na životnost baterie a elektroniky

Časté resetování BMS bateriového systému výrazně zkracuje životnost baterie i její elektroniky. Opakované resety vedou k nadměrnému opotřebení firmware BMS a narušují přesnost kalibrace SOC (State of Charge), což způsobuje nesprávné sledování stavu nabití baterie. Přesnost SOC je zásadní pro správné řízení nabíjení a vybíjení, přičemž doporučený rozsah provozního SOC je 20-80 % pro prodloužení životnosti baterie. Proto je vhodné resetovat BMS pouze při konkrétních chybách, například nesprávném zobrazení SOC nebo poruchách balancování článků.

Kdy je vhodné resetovat BMS baterie a jak na to

Reset BMS by měl být proveden výhradně při zjevných závadách, jako jsou chyby v balancování článků, nesprávné hodnoty SOC (např. zobrazení 1 % při plném nabití) nebo po aktualizaci firmware BMS. Časté resetování, například častější než jednou za 2-3 měsíce, může způsobit nevratné poškození elektronických komponent a destabilizovat kalibraci SOC. Při resetu je nutné zajistit, aby stav nabití baterie byl v bezpečném rozsahu, ideálně mezi 20-80 % SOC, aby nedošlo k přetížení článků.

Tip: Pro optimální výkon a dlouhou životnost baterie doporučuji provádět reset BMS maximálně jednou za několik měsíců a vždy po důkladné kontrole stavu nabití a chybových hlášení systému.

Správný postup resetu zahrnuje přesné vypnutí spínačů v pořadí Charge → Discharge, následné držení tlačítka resetu či vypnutí BMS na několik sekund a opětovné zapnutí v opačném pořadí. Tento postup minimalizuje riziko poškození firmware a zajistí správnou kalibraci SOC podle aktuálního napětí baterie.

Častá chyba: Resetovat BMS při nízkém stavu nabití pod 20 % SOC, což může vést k nesprávnému vyhodnocení kapacity a zkrácení životnosti článků.

Pro koho se reset hodí: Uživatelé, kteří zaznamenají nesprávné hodnoty SOC, chyby balancování nebo po aktualizaci firmware BMS.

Pro koho reset není vhodný: Pro uživatele, kteří nemají žádné chybové hlášení a provoz baterie je stabilní, protože zbytečné resety mohou poškodit elektroniku a kalibraci SOC.

Automatizované metody resetu a kalibrace SOC

Automatizované metody resetu a kalibrace SOC výrazně zjednodušují údržbu BMS bateriového systému a minimalizují potřebu manuálních zásahů. Moderní firmware BMS umožňuje přesné sledování stavu nabití baterie a automatickou korekci chyb, což zvyšuje spolehlivost a životnost baterie.

Firmware s automatickým resetem

Firmware BMS obsahuje funkce pro automatizaci resetu, které reagují na detekci chyb či nesrovnalostí v měření. Tento automatizovaný reset baterie obnovuje správné fungování systému bez nutnosti manuálního zásahu, čímž se snižuje riziko chyb způsobených nesprávným resetováním. Automatizace resetu tak zajišťuje stabilní provoz i u BMS LiFePO4 systémů.

Software pro kalibraci SOC

Kalibrace SOC probíhá často prostřednictvím specializovaných aplikací, například aplikace Ultimatron, které dokážou přesně nastavit stav nabití baterie bez manuální obsluhy. Tyto softwarové nástroje komunikují s firmware BMS a umožňují automatickou kalibraci SOC, což vede k lepšímu monitorování stavu baterie a optimalizaci jejího výkonu.

Klíčové poznatky:

• Firmware BMS umožňuje automatizované resety při zjištění chyb
• Softwarové aplikace provádějí kalibraci SOC bez manuálního zásahu
• Automatizace resetu minimalizuje chyby uživatele a prodlužuje životnost baterie

Tip: Pro udržení optimálního výkonu baterie doporučuji využívat automatizované metody resetu a kalibrace SOC, zejména u pokročilých BMS LiFePO4 systémů.

Časté dotazy

Co znamená pojem BMS u baterie?

BMS je Battery Management System, který monitoruje napětí, proud a teplotu baterie a počítá stav nabití SOC.

Kdy mám resetovat BMS bateriového systému?

Resetujte BMS při zobrazení nereálných hodnot SOC, například okolo 1 %, nebo po chybách balancování článků.

Jak správně provést reset BMS krok za krokem?

Vypněte Charge a Discharge spínače v pořadí, držte oblast SOC 10-15 sekund v aplikaci, počkejte na výpočet a zapněte spínače v opačném pořadí.

Co znamená kalibrace SOC?

Kalibrace SOC je proces nastavení správného zobrazení stavu nabití baterie podle aktuálního napětí a dalších parametrů.

Jak ovlivňuje teplota provoz baterie a reset BMS?

Provozní teplota baterie by měla být nad 5 °C; mezi 0-5 °C je provoz omezený, což může ovlivnit správnost resetu a kalibrace.

Jak poznám vadný komunikační kabel u BMS?

Vadný kabel se projeví blikající zelenou LED a nesprávným zobrazením baterie v systému.

Může časté resetování BMS poškodit baterii?

Ano, časté resetování může zkrátit životnost baterie a poškodit elektroniku; doporučuje se resetovat jen při nutnosti.

Existují automatizované způsoby resetu BMS?

Ano, moderní firmware a aplikace umožňují automatické resetování a kalibraci SOC bez manuálního zásahu.

Jak správně zapínat BMS a přidružená zařízení?

Nejprve přepněte vypínač BMS z OFF do ON, podržte tlačítko ON 3 sekundy, spusťte PV, nechte automatické spuštění baterií a nakonec zapněte AC.

Co dělat, když se baterie nezobrazuje po resetu?

Zkontrolujte komunikační kabely, použijte UTP kabel pro probuzení baterie a synchronizujte firmware modulů přes OSS.

Jaký vliv má stav SOH na potřebu resetování BMS?

Pokud je SOH baterie pod 80 %, může být potřeba častější reset BMS kvůli nestabilitě měření kapacity a napětí.

Jak nastavit BMS pro správnou funkci u LiFePO4 baterií?

U LiFePO4 baterií je důležité nastavit ochranné napětí mezi 2,5-3,65 V na článek a správně kalibrovat SOC při prvním použití.
