Jednoduché obvody pro nabíjení široké škály baterií a použití
Jednoduché nabíjecí obvody umožňují efektivní a bezpečné dobíjení různých typů baterií, od Li-ion až po autobaterie. Správné nastavení režimu CC-CV (konstantní proud – konstantní napětí) je klíčové pro prodloužení životnosti akumulátorů a minimalizaci rizika poškození. Pochopení základních principů těchto obvodů usnadní jejich praktické využití v domácích i průmyslových aplikacích.
📝 Hlavní myšlenky
- Lithium-iontové baterie vyžadují nabíjecí režim CC-CV s napětím 4,2 V na článek a proudem 0,5-1C.
- Nabíjecí teplota baterií se standardně pohybuje od -20 °C do +50 °C, přičemž vyšší teploty omezují nabíjecí proud.
- Olověné autobaterie se nabíjejí napětím 13,8-14,4 V a proudem až 10 A pro kapacitu 60 Ah.
- Univerzální nabíječky podporují různé baterie (NiMH, NiCd, Li-ion) a indikují stav nabití LED diodami.
- Integrované obvody nabíječek (např. Freescale MC34674) chrání proti přebití, přehřátí a zkratu a umožňují regulaci proudu nabíjení.
Jak fungují jednoduché nabíjecí obvody pro různé typy baterií
Jednoduché obvody pro nabíjení baterií využívají základní elektronické součástky k řízení napětí a proudu tak, aby odpovídaly specifickým požadavkům různých typů baterií. Například lineární regulátor LM317 dokáže stabilizovat nabíjecí napětí a proud, zatímco tranzistory umožňují zvýšit nabíjecí výkon pro rychlejší dobíjení. U Li-ion baterií se používá CC-CV režim, který kombinuje konstantní proud a konstantní napětí, což je zásadní pro bezpečné a efektivní nabíjení.
Základní komponenty jednoduchých nabíječek
Jednoduchý nabíjecí obvod obsahuje několik klíčových prvků:
- Rezistory omezují nabíjecí proud a nastavují referenční hodnoty.
- Diody chrání obvod před zpětným proudem a přepólováním.
- Tranzistory fungují jako spínače nebo zesilovače proudu, čímž umožňují navýšení nabíjecího proudu.
- LM317 slouží jako lineární regulátor, který stabilizuje napětí i proud a umožňuje nastavení přesných hodnot.
Tyto komponenty dohromady tvoří spolehlivý nabíjecí obvod vhodný pro různé typy baterií, přičemž jejich kombinace závisí na požadované kapacitě a typu baterie.
Princip CC-CV režimu u Li-ion baterií
Nabíjení Li-ion baterií vyžaduje režim CC-CV (konstantní proud – konstantní napětí), což znamená:
- V první fázi (CC) je nabíjecí proud udržován konstantní, obvykle 0,5 až 1 násobek kapacity baterie (0,5-1C), dokud napětí na článku nedosáhne 4,2 V.
- V druhé fázi (CV) se napětí drží na konstantní hodnotě 4,2 V, zatímco nabíjecí proud postupně klesá, aby baterie nebyla přebíjena.
| Fáze nabíjení | Nabíjecí proud | Napětí na baterii | Účel |
|---|---|---|---|
| Konstantní proud (CC) | 0,5-1C | Stoupá k 4,2 V | Rychlé nabíjení bez přetížení |
| Konstantní napětí (CV) | Klesá | 4,2 V | Dokončení nabití bez poškození |
Tento režim se liší od nabíjení olověné baterie, která snese vyšší nabíjecí proud a nepotřebuje tak přesnou kontrolu napětí.
Výhody a nevýhody jednoduchých nabíjecích obvodů pro různé typy baterií spočívají v jejich jednoduchosti a nízké ceně, ale zároveň v omezené přesnosti řízení a ochraně, což může být nevhodné pro citlivé Li-ion články.
Specifika nabíjení lithium-iontových a LiFePO4 baterií
Správné nabíjení lithium-iontových a LiFePO4 baterií vyžaduje znalost jejich specifických nabíjecích profilů a režimů. Použití jednoduchých obvodů pro nabíjení baterií musí respektovat rozdíly v napětí, proudu a ochraně, aby byla zajištěna bezpečnost a dlouhá životnost.
Fáze nabíjení Li-ion baterií
Nabíjení Li-ion baterií probíhá v režimu CC-CV (konstantní proud – konstantní napětí). Nejprve se aplikuje trickle nabíjení s proudem C/10 při nízkém napětí, které probouzí baterii bez přehřívání. Následuje fáze konstantního proudu 0,5-1C, kdy baterie nabíjí rychle. Nakonec přichází CV fáze, kdy se udržuje napětí 4,2 V, dokud proud neklesne na minimální hodnotu. Doba nabíjení v poslední fázi trvá 2-4 hodiny. Teplotní ochrana je v nabíjecím obvodu zásadní pro prevenci přehřátí.
| Fáze nabíjení | Proud | Napětí | Doba |
|---|---|---|---|
| Trickle | C/10 | Nízké | Krátká |
| Konstantní proud (CC) | 0,5-1C | Stoupající | Hlavní |
| Konstantní napětí (CV) | Klesající | 4,2 V | 2-4 hodiny |
Specifika nabíjení LiFePO4 baterií
LiFePO4 baterie mají nižší nabíjecí napětí, obvykle kolem 3,6 V na článek, a vyžadují stabilizovaný nabíjecí proud a napětí. Jednoduchý nabíjecí obvod musí zajistit přesné omezení napětí a současně regulovat nabíjecí proud, aby nedošlo k poškození. Teplotní ochrana je rovněž nezbytná, protože LiFePO4 baterie reagují citlivě na přehřátí.
- Nízké nabíjecí napětí 3,6 V
- Stabilizace proudu a napětí
- Nutnost teplotní ochrany
Tip: Pro bezpečné nabíjení Li-ion i LiFePO4 baterií doporučuji použít jednoduché obvody s integrovaným CC-CV režimem a teplotní ochranou.
Praktický postup nabíjení lithiových baterií a jejich ochrana
Při navrhování jednoduchých obvodů pro širokou škálu baterií je nutné zohlednit jejich typ a chemii. Li-ion baterie vyžadují přesné napětí 4,2 V, zatímco LiFePO4 baterie pracují s nižším napětím. Nabíjecí proud by měl být maximálně 0,5-1C, což zajišťuje bezpečnost a životnost. Teplotní ochrana zabraňuje přehřátí během nabíjení a prodlužuje bezpečný provoz.
- Používejte integrované nabíjecí obvody s CC-CV režimem
- Přizpůsobte nabíjecí proud kapacitě baterie
- Zajistěte teplotní ochranu pro prevenci poškození
Tabulka s přehledem základních parametrů nabíjení Li-ion a LiFePO4 baterií:
| Typ baterie | Nabíjecí napětí | Maximální proud | Režim nabíjení |
|---|---|---|---|
| Lithium-iontová | 4,2 V | 0,5-1C | CC-CV + trickle |
| LiFePO4 | cca 3,6 V | 0,5-1C | Stabilizovaný proud a napětí |
| Olověná (pro srovnání) | 2,4 V na článek | 0,1-0,3C | Konstantní napětí |
Chyby při nabíjení baterií a jak je vyřešit pomocí jednoduchých obvodů často souvisí s nedostatečnou regulací proudu a napětí, což může vést k přehřátí nebo zkrácení životnosti. Dodržování správných parametrů pomocí jednoduchých, ale správně navržených nabíjecích obvodů je klíčové.
Nabíjení olověných autobaterií – parametry a bezpečnost
Nabíjení olověných autobaterií vyžaduje správné nastavení nabíjecího napětí a proudu, stejně jako vhodné režimy a ochranné prvky, které zajistí bezpečný a efektivní proces. Níže uvádíme klíčové parametry a způsoby ochrany při jednoduchém nabíjení autobaterií.
Optimální proud a napětí pro autobaterie
Pro 12V olověnou baterii s kapacitou 60 Ah se doporučuje nabíjecí napětí v rozmezí 13,8 až 14,4 V a nabíjecí proud kolem 10 A. Tento proud odpovídá přibližně šestinásobku kapacity baterie za hodinu (C/6), což umožňuje efektivní a bezpečné nabíjení. Nabíjecí obvod by měl umožnit regulaci proudu, aby nedošlo k přehřátí nebo poškození baterie.
| Parametr | Hodnota | Popis |
|---|---|---|
| Napětí | 13,8-14,4 V | Optimální nabíjecí napětí |
| Proud | cca 10 A | Pro 60 Ah olověnou baterii |
| Kapacita baterie | 60 Ah | Typická kapacita autobaterie |
Režimy nabíjení a ochrana
Rychlé nabíjení zvyšuje nabíjecí proud nad 10 A, ale musí být omezeno na krátkou dobu, aby se zabránilo přehřátí. Pomalé nabíjení používá nižší proud a prodlužuje životnost baterie. Filtrační kondenzátor v nabíjecím obvodu snižuje šum a stabilizuje napájení. Ochrana proti přetížení je nezbytná, aby se zabránilo poškození baterie a nabíječky, například pomocí teplotní pojistky nebo proudové pojistky.
- Rychlé nabíjení pro rychlý doplnění kapacity
- Pomalé nabíjení pro údržbu a delší životnost
- Filtrační kondenzátor minimalizuje rušení v obvodu
- Ochrana proti přetížení zabraňuje přehřátí a zkratům
Tip: Kolik ampér je potřeba při nabíjení autobaterie jednoduchým obvodem, závisí na kapacitě baterie; pro 60 Ah je ideální proud asi 10 A, ale u menších baterií je třeba proud úměrně snížit. Rychlonabíječka pro autobaterii by měla mít výkon okolo 150 W, aby zvládla nabíjecí proud i při 14 V.

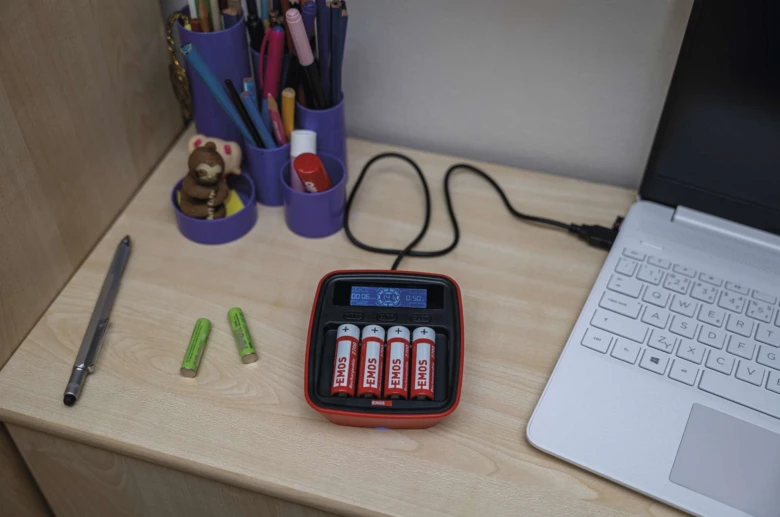

Použití univerzálních nabíječek pro různé velikosti a chemie baterií
Použití univerzálních nabíječek pro různé velikosti a chemie baterií nabízí praktické řešení pro domácí i dílenské nabíjení. Tyto jednoduché obvody pro nabíjení různých typů baterií dokážou bezpečně a efektivně pracovat s širokou škálou akumulátorů díky pokročilým funkcím, jako je delta V detekce a LED indikace stavu nabití.
Kompatibilita s různými bateriemi
Univerzální nabíječka podporuje běžné chemie baterií, jako jsou NiMH baterie, NiCd baterie, Li-ion baterie i LiFePO4 baterie. Dokáže nabíjet různé velikosti akumulátorů včetně AAA, AA, C, D a 9V článků, což umožňuje použití jedné nabíječky pro více typů baterií. Nenabíjecí baterie by se však nabíjet neměly, protože by mohlo dojít k jejich poškození nebo nebezpečí.
| Typ baterie | Podporované velikosti | Poznámka |
|---|---|---|
| NiMH a NiCd | AAA, AA, C, D, 9V | Delta V detekce zabraňuje přebití |
| Li-ion | Různé velikosti | Nabíjení v CC-CV režimu |
| LiFePO4 | Různé velikosti | Vyžaduje specifický nabíjecí proud |
Indikace a bezpečnostní funkce
Delta V detekce pomáhá rozpoznat plné nabití NiMH a NiCd baterií, čímž zabraňuje přebití a prodlužuje životnost článků. LED indikace jasně signalizuje stav nabíjení – obvykle červená znamená nabíjení a zelená plné nabití. Provozní teplota univerzálních nabíječek se pohybuje mezi -20 °C a +50 °C, což umožňuje bezpečné nabíjení i v náročnějších podmínkách.
- Nabíjecí obvod je navržen pro kontrolu nabíjecího proudu a napětí
- LED diody poskytují přehled o aktuálním stavu baterie
- Teplotní ochrana zabraňuje přehřátí během procesu nabíjení
Tip: Při domácím nabíjení doporučuji používat nabíječky s delta V detekcí, protože správné ukončení nabíjení je klíčové pro bezpečnost a dlouhou životnost baterií.
Integrované obvody v nabíječkách a jejich funkce
Integrované obvody Freescale MC34674 a příbuzné typy představují efektivní řešení pro řízení nabíjení různých typů baterií, včetně Li-ion a olověných akumulátorů. Tyto jednoduché obvody pro nabíjení baterií pracují v CC-CV režimu, kdy regulují nabíjecí proud a napětí tak, aby zajistily bezpečný a efektivní proces nabíjení.
Funkce integrovaných obvodů MC34674
Obvod Freescale MC34674 umožňuje nastavení nabíjecího proudu v rozsahu 0,6-1,2 A, což pokrývá potřeby běžných nabíječek baterií. Integrované teplotní senzory aktivují teplotní ochranu, která snižuje nabíjecí proud při dosažení 110 °C, aby se zabránilo přehřátí. Dále obvod zahrnuje ochranu proti zkratu a přebití, což minimalizuje riziko poškození baterie a prodlužuje její životnost.
Rozsah napájecího napětí a indikace
Napájecí napětí těchto obvodů se pohybuje mezi 4,3 a 28 V DC, což umožňuje široké využití u různých typů baterií a aplikací. Vstupy pro povolení nabíjení umožňují externí řízení procesu nabíjení. LED indikace poskytuje přehledný stav nabití a upozorňuje na průběh, což usnadňuje bezpečné používání nabíječky baterií doma i v dílně.
Tip: Pro bezpečné nabíjení Li-ion baterií pomocí jednoduchého obvodu je klíčové dodržovat správné nastavení nabíjecího proudu a využívat teplotní ochranu, aby se zabránilo riziku přehřátí a poškození buněk.
FAQ – Časté dotazy k jednoduchým nabíjecím obvodům a bateriím
Otázka: Kolik ampér je potřeba při nabíjení 12V autobaterie?
Optimální nabíjecí proud pro 12V olověnou autobaterii s kapacitou 60 Ah je přibližně 10 A, což zajišťuje efektivní a bezpečné nabíjení bez rizika přehřátí.
Otázka: Jaký výkon by měla mít rychlonabíječka pro autobaterii?
Rychlonabíječka pro 12V autobaterii s proudem 10 A musí mít výkon kolem 120 W (12 V × 10 A), aby zvládla rychlé a stabilní dobíjení.
Otázka: Jak správně nabíjet lithium-iontovou baterii?
Li-ion baterie se nabíjejí v režimu CC-CV, kdy je konstantní proud nastaven mezi 0,5 C až 1 C a napětí udržováno na 4,2 V na článek. Doba nabíjení se pohybuje mezi 2 až 4 hodinami.
Otázka: Jaká je provozní teplota pro nabíjení baterií?
Bezpečný rozsah teplot pro nabíjení je od -20 °C do +50 °C, přičemž při překročení této hranice nabíjecí obvod snižuje proud nebo nabíjení ukončí.
Otázka: Jak funguje CC-CV režim nabíjení?
CC-CV režim znamená nejdříve konstantní proud (CC), dokud nedosáhne baterie plného napětí, poté konstantní napětí (CV), což zamezuje přebíjení a poškození článků.
Otázka: Co je trickle nabíjení u lithium-iontových baterií?
Trickle nabíjení používá nízký nabíjecí proud kolem C/10 při napětí pod 2,1-2,7 V pro bezpečné oživení hluboce vybitých článků, a trvá přibližně 4 až 6 hodin.
Otázka: Jaké jsou hlavní bezpečnostní prvky v nabíjecích obvodech?
Bezpečnost nabíjení zajišťují prvky jako teplotní ochrana, ochrana proti přebití, přepólování a zkrat, často řízené integrovanými obvody v nabíječce baterií.
Otázka: Lze nabíjet všechny typy baterií univerzální nabíječkou?
Univerzální nabíječky jsou vhodné pro NiMH, NiCd, Li-ion a LiFePO4 baterie, ale nenabíjejí alkalické ani zink-uhlíkové baterie, které nejsou určeny k nabíjení.
Otázka: Jak poznám, že je baterie plně nabitá?
Indikace plného nabití bývá signalizována LED diodou – obvykle zelená barva znamená ukončení nabíjení, zatímco oranžová či červená indikuje probíhající nabíjení.
Otázka: Jaký je vliv teploty na nabíjení baterií?
Při teplotách nad 50 °C nabíjecí obvody omezují nabíjecí proud nebo nabíjení zastaví, aby se zabránilo poškození baterie a prodloužila její životnost.
Otázka: Jaké napětí je potřeba pro nabíjení LiFePO4 baterií?
LiFePO4 články se nabíjejí na konstantní napětí přibližně 3,6 V na článek, přičemž nabíjecí proud by měl být řízen, aby nedošlo k přebití.
Otázka: Jaké jsou běžné kapacity nabíjecích baterií AAA a AA?
Kapacity AAA nabíjecích baterií se pohybují kolem 400 mAh, zatímco AA baterie dosahují až 2500 mAh, což ovlivňuje výběr nabíjecího proudu.
Otázka: Jak dlouho trvá nabíjení Li-ion baterie?
Při nabíjecím proudu 0,5 C až 1 C trvá nabíjení Li-ion baterie zpravidla 2 až 4 hodiny, podle kapacity a stavu baterie.
Otázka: Jaký proud použít pro bezpečné nabíjení baterií s vysokou kapacitou?
U baterií přesahujících 10 Ah se doporučuje nabíjecí proud v rozsahu 0,1 C až 0,5 C, aby se zabránilo tepelnému poškození a zachovala dlouhá životnost.
Otázka: Jaké chyby se nejčastěji dělají při nabíjení baterií?
Častou chybou je přebíjení, nesprávná polarita, nabíjení nenabíjecích baterií a ignorování teplotních limitů, což může vést k poškození nebo nebezpečí.
Otázka: Jaký je doporučený nabíjecí proud pro NiMH AAA baterie?
Pro NiMH AAA baterie s kapacitou 800 mAh se doporučuje nabíjecí proud kolem 80 mA (0,1 C), což zajistí bezpečné a efektivní nabíjení.
Otázka: Jaký jednoduchý obvod lze použít pro nabíjení LiFePO4 baterií?
Návod na jednoduché nabíjecí obvody pro širokou škálu baterií zahrnuje použití konstantního proudu 0,5 C a konstantního napětí 3,6 V na článek s odpojením při poklesu proudu pod 0,05 C.
Otázka: Jak integrovat solární panel s jednoduchým nabíjecím obvodem pro baterie?
Solární panel zapojený přes regulátor udržuje napětí kolem 14,4 V pro 12V baterie, čímž zabraňuje přebití a umožňuje bezpečné nabíjení i za nestálých světelných podmínek.
