Podrobný návod na připojení elektrického sporáku vlastními rukama
Správné elektrické připojení sporáku vyžaduje pečlivou přípravu a dodržení normovaných postupů pro zajištění bezpečného provozu vaší domácnosti. Tento návod vás provede instalací od volby správného jističe pro sporák až po zapojení třífázové soustavy s využitím proudového chrániče.
Nejpodstatnější body
- Elektrický sporák vyžaduje jistič o hodnotě 40-50 A a měděné vodiče s průřezem 4-6 mm².
- Připojení musí být provedeno na samostatné vedení s proudovým chráničem 30 mA (difavtomat).
- Odizolování kabelu pro připojení ke svorkovnici se doporučuje na délku 5-6 cm s očištěním vodičů 1,5-2 cm.
- Instalace elektrického sporáku obvykle trvá kolem 2 hodin a profesionální montáž stojí přibližně 1700 Kč.
- Při třífázovém připojení se používá pětijádrový kabel a zásuvka s pěti kolíky podle typu sporáku.
Jak správně připravit elektrické vedení pro sporák
Správné elektrické připojení sporáku doma vyžaduje pevné měděné vedení o minimálním průřezu 4 mm² a jištění odpovídající příkonu spotřebiče. Pro bezpečné připojení elektrického sporáku musíte instalovat samostatný jistič v rozvaděči a zajistit, aby celá trasa splňovala platné bezpečnostní normy pro elektroinstalace v domácnostech.
Jak zvolit správný průřez vodičů pro elektrický sporák
Výběr správného průřezu vodičů je klíčový pro eliminaci přehřívání kabeláže při vysokém odběru proudu. Pokud je délka vedení od rozvaděče ke sporáku do 12 metrů, použijte měděné vodiče s průřezem 4 mm². V případě, že instalace přesahuje vzdálenost 12 metrů, je nutné zvolit vodiče s průřezem 6 mm², aby nedocházelo k nadměrným úbytkům napětí.
- Identifikace trasy – určete nejkratší cestu vedení od hlavního rozvaděče do kuchyně.
- Výběr kabelu – zvolte typ CYKY-J 5×4 nebo 5×6 v závislosti na vypočtené délce.
- Příprava svorkovnice – zajistěte čisté odizolování kabelu v délce 10 až 12 mm pro pevný kontakt.
Odborná rada: Častá chyba při instalaci spočívá v použití příliš slabého kabelu, který při plném výkonu všech plotýnek a trouby podléhá tepelné degradaci izolace.
Použití proudového chrániče a jističe pro bezpečné připojení
Pro zajištění ochrany před úrazem elektrickým proudem i požárem je nezbytné, aby připojení zahrnovalo proudový chránič s vybavovacím proudem 30 mA. Elektrický sporák vyžaduje samostatný jistič pro sporák s hodnotou 40 až 50 A, pokud se jedná o vysoce výkonné třífázové zapojení. Tento prvek chrání obvod proti přetížení a zkratu, což je zásadní pro bezpečné zapojení kombinovaného sporáku i indukční varné desky.
- Instalace chrániče – zapojte proudový chránič 30 mA do série před jistič sporáku.
- Kalibrace jističe – ověřte, zda jistič 40 až 50 A odpovídá štítkovým hodnotám odběru vašeho spotřebiče.
- Kontrola spojů – po zapojení do svorkovnice dotáhněte všechny šrouby, aby nedošlo k přechodovému odporu.
Upozornění: Tato instalace se hodí pro běžné domácí spotřebiče s vysokým příkonem, ale není vhodná pro uživatele bez základní znalosti elektrotechniky, jelikož neodborný zásah do rozvaděče představuje přímé riziko úrazu. Vždy doporučuji konzultaci s revizním technikem.
Jak vybrat jistič a kabeláž podle sporáku
Správné elektrické připojení sporáku vyžaduje přesné dimenzování jisticích prvků podle štítkových údajů spotřebiče. Maximální proud sporáku se obvykle pohybuje v rozmezí 40 až 50 A, přičemž jistič pro sporák musí mít hodnotu o jeden stupeň vyšší, než je jmenovitý odběr zařízení. Pro bezpečný provoz instalujte měděný vodič s průřezem minimálně 4 mm², v případě delších tras nebo vyšších výkonů volte raději 6 mm². Jak správně zapojit elektrický sporák na 230V či třífázové zapojení, řeší také odborná doporučení portálu dTest, která kladou důraz na prevenci přehřívání spojů.
| Typ zapojení | Doporučený jistič | Průřez měděného vodiče |
|---|---|---|
| Jednofázové (230V) | 25 A až 32 A | 4 mm² |
| Třífázové (400V) | 16 A až 20 A | 2,5 mm² až 4 mm² |
| Kombinovaný sporák | 16 A | 2,5 mm² |
Odborná rada: Častá chyba při instalaci spočívá v poddimenzování průřezu vodičů, což vede k jejich zahřívání a riziku vzniku požáru. Bezpečnost instalace vždy vyžaduje, aby byl v okruhu zapojen proudový chránič. Tento návod na připojení elektrického sporáku se hodí pro kutily se základní znalostí elektrotechniky, ale pro laiky bez osvědčení dle vyhlášky 50/1978 Sb. není tento postup bezpečný a doporučuji přizvat certifikovaného elektrikáře.
Více informací k tématu najdete v oficiálním zdroji: dTest.

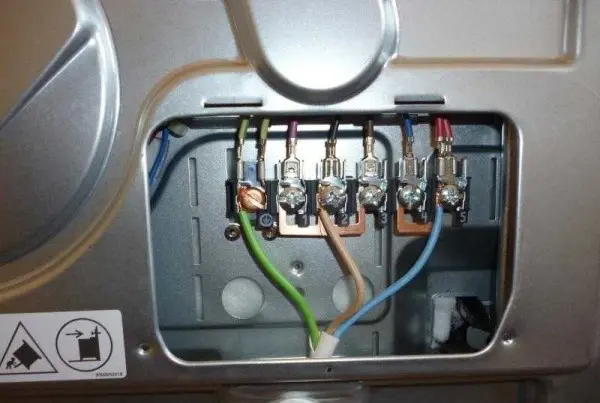

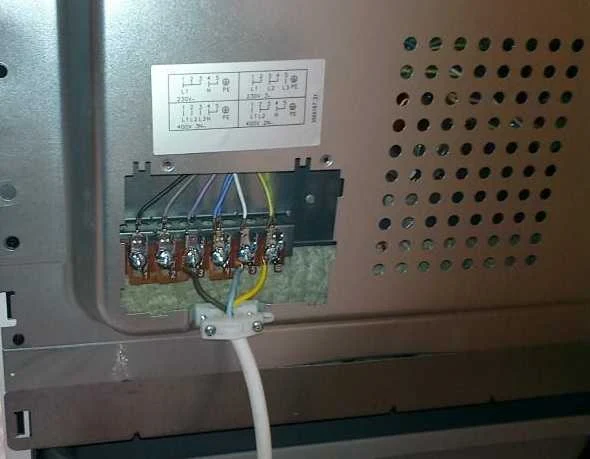

Jak připojit vodiče ke svorkovnici elektrického sporáku
Správné elektrické připojení sporáku vyžaduje přesnost a dodržení barevného značení vodičů. Pokud plánujete postup zapojení elektrického sporáku vlastními rukama, musíte nejprve připravit kabel. Celkové odizolování kabelu proveďte v délce 5 až 6 cm, u jednotlivých žil odstraňte izolaci v délce 1,5 až 2 cm. Pro zajištění bezpečnosti instalace vždy používejte izolované nářadí a ujistěte se, že jistič pro sporák je ve vypnuté poloze.
Při zapojování do svorkovnice postupujte podle následujícího schématu:
- Fázové vodiče (hnědý, černý nebo šedý) připojte na kontakty označené čísly 1, 2 a 3.
- Nulový vodič (modrý) zapojte na kontakty 4 a 5, které bývají často propojeny můstkem.
- Uzemnění (zelenožlutý vodič) vždy připojte na kontakt číslo 6, který je přímo spojen s kovovou kostrou spotřebiče.
| Vodič | Barva | Kontakt na svorkovnici |
|---|---|---|
| Fáze | Hnědá / Černá | 1, 2, 3 |
| Nulový vodič | Modrá | 4, 5 |
| Uzemnění | Zelenožlutá | 6 |
Odborná rada: Častá chyba při připojování elektrického sporáku vlastními silami spočívá v nedostatečném dotažení šroubků ve svorkovnici, což vede k přehřívání spojů a následnému tavení izolace. Před uzavřením krytu vždy za každý vodič mírně zatáhněte, abyste ověřili jeho pevnost. Pokud zapojujete kombinovaný sporák, věnujte zvýšenou pozornost tomu, aby se žádný vodič nedotýkal kovových částí konstrukce. Tento postup je vhodný pro zkušené kutily se základní znalostí elektrotechniky, nikoliv pro osoby bez praxe, kde doporučuji přizvání profesionálního elektrikáře.
Jak postupovat při připojení na jednofázovou (230 V) a třífázovou (380 V) síť
Zvolený způsob napájení vždy závisí na dostupném jištění v domovní elektroinstalaci a výkonu konkrétního spotřebiče. Správné elektrické připojení sporáku vyžaduje dodržení norem pro bezpečnost instalace, aby nedošlo k přetížení vedení.
Jednofázové připojení na 230 V
Jednofázové připojení využívá třížilový kabel o průřezu minimálně 2,5 mm2. Pro tento typ zapojení musíte mít v rozvaděči osazen jistič pro sporák s hodnotou 40 až 50 A, který odpovídá příkonu zařízení. Vodiče připojte na svorkovnici podle barevného značení: hnědý nebo černý vodič na fázi (L), modrý na nulový vodič (N) a žlutozelený na ochranný vodič (PE). Při tomto zapojení je nutné na svorkovnici propojit kontakty pomocí dodaných měděných můstků tak, aby byla zajištěna správná distribuce proudu.
Třífázové připojení na 380 V
Moderní domácnosti preferují třífázové zapojení, které rovnoměrně rozkládá zátěž mezi jednotlivé fáze. Tento systém využívá pětijádrový kabel a vyžaduje zásuvku s pěti kolíky pro bezpečné napájení.
- Fázové vodiče (L1, L2, L3) připojte na příslušné svorky.
- Neutrální vodič (N) zapojte na svorku označenou jako N.
- Ochranný vodič (PE) pevně zajistěte na zemnicí svorku.
Odborná rada: Vždy instalujte proudový chránič, který v případě poruchy izolace okamžitě odpojí napájení.
| Vlastnost | Jednofázové (230 V) | Třífázové (380 V) |
|---|---|---|
| Typ kabelu | Třížilový (3x 2,5 mm2) | Pětijádrový (5x 2,5 mm2) |
| Počet fází | Jedna fáze | Tři fáze |
| Hlavní výhoda | Jednodušší instalace | Vyšší efektivita zátěže |
Častá chyba: Nedostatečné dotažení šroubů na svorkovnici vede k přehřívání kontaktů a riziku tavení izolace. Třífázové zapojení se hodí pro výkonné indukční desky, zatímco pro běžný kombinovaný sporák s nízkým příkonem postačí standardní jednofázové připojení. Pokud si nejste jisti správným zapojením, vždy přizvěte kvalifikovaného elektrikáře.
Bezpečnostní normy a právní požadavky při instalaci
Elektrické připojení sporáku podléhá přísným bezpečnostním normám, které definují parametry instalace v obytných prostorách. Podle platných předpisů musí být elektrický sporák nebo kombinovaný sporák připojen výhradně kvalifikovaným elektrikářem, který disponuje platným osvědčením od Technické inspekce ČR. Toto opatření chrání váš majetek i zdraví před rizikem požáru či úrazu elektrickým proudem. Pokud vás zajímá, kdo může odborně zapojit elektrický sporák, odpověď je jednoznačná – pouze osoba s příslušnou elektrotechnickou kvalifikací.
- Instalace vyžaduje revizní zprávu pro uznání případné pojistné události a nárok na plnění.
- Neodborný zásah automaticky ruší záruku poskytovanou výrobcem spotřebiče, což znemožňuje bezplatnou reklamaci.
- Správné třífázové zapojení musí odpovídat jištění v rozvaděči a průřezu vodičů, typicky 4 mm² (do 12 m) nebo 6 mm².
- Proudový chránič (RCD) s hodnotou 30 mA a správně dimenzovaný jistič pro sporák (např. 40 A, 50 A nebo 63 A) jsou základní podmínkou bezpečného provozu.
Odborná rada: Před zahájením prací vždy zkontrolujte, zda váš stávající jistič pro sporák odpovídá příkonu nového zařízení, aby nedocházelo k výpadkům při současném vytížení varné desky a trouby.
Častou chybou při připojování elektrického sporáku bývá podcenění stavu svorkovnice nebo nedostatečné odizolování kabelu (ideálně 1,5 až 2 cm), což vede k přehřívání spojů a riziku tavení izolace. Pamatujte, že právní požadavky nejsou pouze formalitou, ale nutným předpokladem pro bezpečný provoz vaší domácnosti. Pokud si nejste jisti parametry vaší elektroinstalace, vždy přizvěte odborníka k posouzení stavu rozvodů. Tato instalace se hodí pro majitele nemovitostí s odpovídajícím třífázovým přívodem, ale není vhodná pro starší objekty s hliníkovými rozvody bez předchozí revize a úpravy elektroinstalace.
Časté problémy a jejich řešení při připojení a provozu
Při instalaci se nejčastější chyby při připojování elektrického sporáku projevují především nestabilitou napájecí soustavy. Častou příčinou je poddimenzovaný jistič pro sporák, který nezvládne špičkový odběr všech varných zón a trouby současně, což vede k jeho opakovanému vypínání. Pro bezproblémový provoz využijte kvalitní nářadí, zejména sadu izolovaných šroubováků a odizolovací kleště, které zajistí čistou práci s vodiči bez poškození měděného jádra.
Rizika a prevence chyb v zapojení
Chyby v zapojení vedou k vážným bezpečnostním rizikům, jako je přehřívání svorkovnice nebo riziko úrazu elektrickým proudem. Vždy pečlivě zkontrolujte uzemnění a správný průřez vodičů, který musí odpovídat jištění daného okruhu. Pro připojení se doporučují měděné vodiče s průřezem 4 mm² pro vedení do 12 metrů, při delší trase pak 6 mm².
- Nedostatečné dotažení kontaktů ve svorkovnici způsobuje jiskření a následné tavení izolace vodičů.
- Chybějící nebo špatně připojené uzemnění (zelenožlutý vodič na pinu 6) zvyšuje riziko nebezpečného dotykového napětí na kovovém obalu spotřebiče.
- Záměna fázového vodiče a pracovního nulového vodiče (modrý vodič na pinech 4 a 5) vede k okamžité nefunkčnosti elektroniky nebo jejímu trvalému poškození.
Odborná rada: Pokud provádíte třífázové zapojení, vždy ověřte pořadí fází podle barevného značení kabelů a zajistěte správné propojení pinů 5 a 6 pomocí propojky. Pro koho se instalace vlastními silami hodí? Pouze pro osoby s platnou elektrotechnickou kvalifikací, které rozumí normám pro bezpečnost instalace a dokážou ověřit proudový chránič s hodnotou 30 mA. Pokud nejste v oboru zběhlí, svěřte elektrické připojení sporáku certifikovanému elektrikáři, který vám vystaví potvrzení o odborné instalaci nutné pro uplatnění záruky. Na co si dát pozor: Častá chyba je použití příliš slabého průřezu vodičů u kombinovaný sporák, což při plném výkonu trouby vede k přehřívání kabeláže a riziku vzniku požáru.
| Problém | Příčina | Řešení |
|---|---|---|
| Vypadávání jističe | Poddimenzovaný jistič (např. 16 A místo 40 A) | Výměna jističe za odpovídající hodnotu dle příkonu |
| Tavení svorkovnice | Nedostatečný kontakt vodičů | Pevné dotažení šroubů a očištění konců vodičů |
| Nefunkční elektronika | Záměna fázového a nulového vodiče | Překontrolování zapojení dle schématu výrobce |
| Úraz elektřinou | Chybějící uzemnění | Okamžité připojení ochranného vodiče na svorku 6 |
FAQ: Časté dotazy k připojení elektrického sporáku
Otázka: Jak se zapojuje elektrický sporák na 230 V?
Používá se třížilový kabel s průřezem 4 až 6 mm², jistič 40 až 50 A a proudový chránič 30 mA. Fáze, nula a uzemnění se připojují na odpovídající kontakty svorkovnice podle schématu výrobce.
Otázka: Jak vybrat správný jistič pro elektrický sporák?
Maximální odběr sporáku bývá kolem 40 až 50 A, proto se instaluje jistič o odpovídající hodnotě. Kabel musí mít průřez 4 nebo 6 mm² v závislosti na délce vedení a způsobu uložení.
Otázka: Mohu zapojit elektrický sporák sám?
Technicky ano, pokud máte elektrotechnickou kvalifikaci a dodržíte bezpečnostní normy, ale odborná instalace je nezbytná pro zachování záruky. Neodborné připojení představuje vysoké riziko požáru či úrazu elektrickým proudem.
Otázka: Jak připojit elektrický sporák na třífázové zapojení?
Používá se pětijádrový kabel, jistič a proudový chránič dimenzované na třífázovou zátěž a odpovídající pětikolíková zásuvka. Na svorkovnici se dle schématu správně propojují můstky pro neutrální a fázové vodiče.
Otázka: Jaké jsou nejčastější chyby při připojování sporáku?
Častou chybou je poddimenzování jističe pro sporák, špatné utažení vodičů ve svorkovnici a chybějící uzemnění. Tyto nedostatky způsobují přehřívání spojů, vypínání jističe nebo nebezpečné napětí na povrchu spotřebiče.
Otázka: Co dělat, když se sporák vypíná během provozu?
Prověřte, zda nedošlo k přetížení obvodu nebo uvolnění vodičů v zásuvce či svorkovnici. Pokud problém přetrvává, může být vadný jistič nebo vnitřní elektroinstalace spotřebiče.
Otázka: Jak dlouho trvá instalace elektrického sporáku?
Profesionální připojení elektrického sporáku obvykle trvá přibližně 1,5 až 2 hodiny. Cena práce se odvíjí od náročnosti úpravy stávajících rozvodů v bytě či domě.
Otázka: Jak správně odizolovat kabel pro připojení sporáku?
Plášť přívodního kabelu odstraňte v délce 5 až 6 cm, následně odizolujte konce jednotlivých vodičů v délce 1,5 až 2 cm. Dbejte na to, abyste nepoškodili měděné jádro vodiče při práci s odizolovacími kleštěmi.
Otázka: Jaké nářadí potřebuji pro připojení elektrického sporáku?
Základem je sada izolovaných šroubováků, odizolovací kleště, nůž na kabely a zkoušečka napětí. Bezpečnost instalace vyžaduje také kvalitní dutinky pro zakončení laněných vodičů.
Otázka: Kdo může odborně zapojit elektrický sporák?
Připojení musí provést kvalifikovaný elektrikář s platným osvědčením podle vyhlášky. Pouze taková osoba může vystavit potvrzení o instalaci, které je vyžadováno pro uplatnění záruky u prodejce.
Otázka: Jak připojit kombinovaný sporák bezpečně?
Plynovou část musí připojit certifikovaný plynař, elektrickou část kvalifikovaný elektrikář. Kombinovaný sporák vyžaduje samostatné jištění elektrické části a těsnost plynového připojení ověřenou manometrem.
Otázka: Jak správně udržovat elektrický sporák po instalaci?
Pravidelně čistěte varnou desku, kontrolujte vizuální stav přívodního kabelu a jednou ročně nechte elektrikářem dotáhnout šroubové spoje. Upozornění: Pro koho se instalace nehodí? Pro osoby bez elektrotechnické kvalifikace, které nemají odpovídající vybavení pro měření a revizi instalace.
