Bezpečné a správné prodloužení drátů v zásuvce krok za krokem
Prodloužení drátu v zásuvce vyžaduje pečlivý přístup a dodržení bezpečnostních pravidel, aby nedošlo k riziku zkratu či požáru. Správné odizolování vodičů a použití kvalitní svorkovnice Wago zajistí spolehlivé a bezpečné propojení elektroinstalace. Naučte se postupovat krok za krokem podle platných norem a zamezte častým chybám při práci s elektrickými rozvody.
🔍 Nejdůležitější fakta
- Před prací vždy vypněte jistič a ověřte nepřítomnost napětí vhodnou zkoušečkou, například VT-110.
- Používejte vodiče stejného průřezu jako původní, nejčastěji 1,5 mm² nebo 2,5 mm² pro zásuvky s jištěním 16 A.
- Spojování vodičů provádějte pomocí svorkovnic Wago série 221 nebo 222, které zajišťují bezpečný kontakt bez šroubování.
- Maximální délka prodloužení vodiče by neměla přesáhnout 50 cm, aby nedošlo ke zvýšení odporu a přehřívání.
- Po dokončení spojení vždy zkontrolujte správnost zapojení, kontinuitu a izolaci, protože vizuální kontrola nestačí.

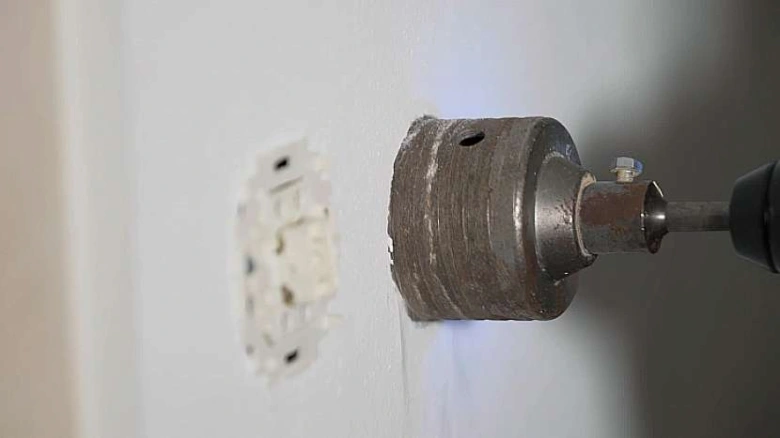

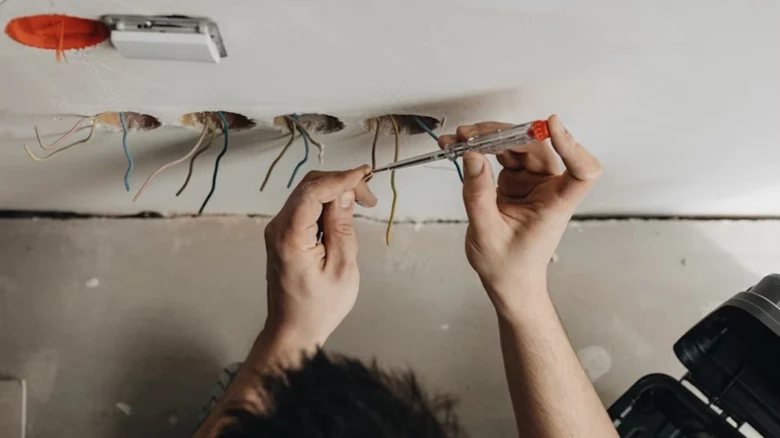

Jak bezpečně vypnout a ověřit napětí před prodloužením drátů v zásuvce
Před prodloužením drátů v zásuvce vždy nejprve vypněte odpovídající jistič, který přerušuje přívod elektřiny do dané větve. Bez tohoto kroku není možné bezpečně pracovat na elektrické zásuvce. Po vypnutí jističe ověřte nepřítomnost napětí pomocí kvalitní zkoušečky napětí, například typu VT-110, která opticky signalizuje přítomnost napětí. Tento způsob měření je bezpečnější než běžná zkoušečka ve tvaru šroubováku, která může být nespolehlivá.
Bezpečnost práce vyžaduje nejen vypnutí jističe, ale i pečlivé měření polarity a absence napětí před odizolováním vodičů a jejich prodloužením. Pro správné a bezpečné prodloužení elektrických vodičů v zásuvce se doporučuje používat svorkovnice Wago, které zajišťují pevné a trvanlivé spojení bez rizika zkratu.
- Vypněte jistič ovládající zásuvku
- Použijte spolehlivou zkoušečku napětí (např. VT-110)
- Ověřte nepřítomnost napětí na všech vodičích
- Měřte správnou polaritu před pokračováním
Jak se vyhnout chybám při prodlužování drátů v elektrické zásuvce
Správné vypnutí jističe a ověření absence napětí je klíčem k bezpečnosti a předchází riziku úrazu elektrickým proudem. Nedostatečné měření nebo spoléhání na necertifikované nástroje patří mezi časté chyby, které mohou způsobit zkrat nebo požár.
„Bezpečnost elektroinstalace začíná vždy u správného vypnutí a ověření napětí. Práce na zásuvce by měla provádět pouze kvalifikovaná osoba nebo pod dohledem elektrikáře,“ upozorňuje odborník na elektroinstalace.
Odborná rada: Pokud nemáte potřebnou kvalifikaci, neváhejte požádat o pomoc elektrikáře. Správný postup a bezpečnostní opatření výrazně snižují riziko nehod při prodloužení kabelu v zásuvce.
Jak vybrat správné materiály a nástroje pro prodloužení drátů
Pro prodloužení drátů v zásuvce je nezbytné vybrat správné materiály a nástroje, které zajistí bezpečnost elektroinstalace a dlouhodobou spolehlivost spoje. Zaměřte se především na odpovídající průřez vodičů a kvalitní spojovací prvky, jako jsou svorkovnice Wago nebo krabicové svorkovnice.
Jak vybrat správný průřez vodičů pro zásuvky
Pro prodloužení kabelu v elektrické zásuvce volte vodič CYKY-J s odpovídajícím průřezem. U běžných zásuvek se používá CYKY-J o průřezu 1,5 mm², který bezpečně přenáší proud do 10 A. Pro zásuvky s jištěním 16 A je nutné použít CYKY-J o průřezu 2,5 mm², aby nedošlo k přehřátí a zbytečnému riziku požáru. Zachování původního průřezu vodičů je klíčové pro bezpečnost elektroinstalace a správné měření polarity během montáže.
| Typ vodiče | Průřez | Použití |
|---|---|---|
| CYKY-J | 1,5 mm² | Běžné zásuvky do 10 A |
| CYKY-J | 2,5 mm² | Zásuvky s jištěním 16 A |
| CYKY-J | 4 mm² | Vyšší zatížení, speciální |
Tip: Nepoužívejte vodiče s menším průřezem než původní, protože to může vést k přehřívání a ohrožení bezpečnosti.
Výběr vhodných svorkovnic pro spojení drátů
Pro prodloužení drátů v zásuvce doporučuji používat svorkovnice Wago série 221 nebo 222, které umožňují bezšroubové a pevné spojení vodičů CYKY-J. Tyto svorkovnice zajišťují trvalý kontakt bez rizika uvolnění, což je zásadní pro bezpečnost elektroinstalace. V případě nutnosti instalace ve větší instalační krabici lze použít krabicovou svorkovnici, která pojme více vodičů a usnadňuje organizaci spojů.
- Svorkovnice Wago 221/222 umožňují snadné odizolování vodičů a rychlé spojení bez nářadí.
- Trvalý kontakt s nízkým přechodovým odporem zajišťuje bezpečnost a stabilitu.
- Krabicová svorkovnice se hodí pro větší počet připojených vodičů v zásuvkové instalační krabici.
Tip: Vyhněte se spojování hliníkových vodičů s měděnými bez vhodných přechodových spojek, protože to může způsobit korozi a ztrátu kontaktu.
Jaké nástroje jsou potřeba k prodloužení drátů v zásuvce
Pro správné a bezpečné prodloužení drátů v zásuvce budete potřebovat:
- kleště na odizolování vodičů pro přesné odstranění izolace bez poškození vodiče
- šroubovák pro montáž svorkovnic a upevnění zásuvky
- měřič polarity pro ověření správného zapojení před dokončením práce
- svorkovnice Wago nebo krabicovou svorkovnici pro bezpečné spojení vodičů
Použití těchto nástrojů výrazně sníží riziko chyb při spojování a zajistí dlouhodobou funkčnost prodloužení kabelu v zásuvce.
Jak správně odizolovat a připravit vodiče pro prodloužení
Pro správné a bezpečné prodloužení drátů v zásuvce je klíčové precizní odizolování vodičů. Odizolovací kleště umožňují odstranění izolace bez poškození měděného jádra, což zajistí spolehlivý kontakt ve svorkovnici Wago 221 nebo 222. Délka odizolování by měla odpovídat měřítku na konkrétní svorkovnici, obvykle 9-11 mm, aby vodič správně zasáhl do svorky a nevzniklo riziko zkratu.
Jak prodloužit elektrické vodiče v zásuvce správně a bezpečně
- Výběr nástroje – použijte kvalitní odizolovací kleště, které přesně odpovídají průměru vodiče.
- Měření délky izolace – podle měřítka svorkovnice Wago 221 nebo 222 odstraňte izolaci v délce 9 až 11 mm.
- Odizolování vodiče – jemně stáhněte izolaci kleštěmi bez poškození měděného drátu.
- Kontrola vodiče – zkontrolujte, zda nejsou vlákna vodiče poškozená nebo přetržená.
Tip: Nesprávné odizolování, kdy je vodič příliš krátký nebo naopak odkrytá příliš dlouhá část, často způsobuje špatný kontakt a může ohrozit bezpečnost elektroinstalace. Dodržujte přesné rozměry podle svorkovnice, aby bylo prodloužení kabelu trvanlivé a bezpečné.
Jak bezpečně spojit dráty pomocí svorkovnic Wago a dalších metod
Pro bezpečné prodloužení drátů v zásuvce se nejčastěji používají svorkovnice Wago 221 a 222, které umožňují pevné a bezšroubové spojení vodičů. Svorkovnice Wago 221 se ovládají zvednutím páček, do nichž se vsune odizolovaný vodič, a následným spuštěním páček, čímž se vodič pevně upevní. Svorkovnice Wago 222 fungují na podobném principu s pružinovým upínáním, vhodným zejména pro tenčí vodiče. V případě většího počtu prodlužovaných kabelů je vhodné použít krabicovou svorkovnici, která zajistí bezpečné a přehledné spojení uvnitř instalační krabice.
Pájení vodičů se obecně nedoporučuje bez kvalitní izolace a správné mechanické ochrany spoje, protože nedostatečné zabezpečení může vést ke zkratu nebo požáru. Při spojování vodičů vždy zkontrolujte správné odizolování vodičů a proveďte měření polarity, aby byla zachována bezpečnost elektroinstalace.
- Zvedněte páčky svorkovnice Wago 221 nebo 222
- Vložte odizolovaný vodič do příslušného otvoru
- Spusťte páčku a pevně ji zajistěte
- Použijte krabicovou svorkovnici pro více vodičů nebo složitější spoje
- Před zapojením změřte polaritu a ujistěte se o správném propojení
Tip: Častá chyba je nedostatečné odizolování vodičů nebo ponechání příliš dlouhé izolace v kontaktu s kovem svorkovnice, což může způsobit špatný kontakt. Proto pečlivě odizolujte vodiče na délku doporučenou výrobcem svorkovnice, obvykle 8-10 mm.
Jak správně spojit dráty při prodloužení zásuvky
Použití svorkovnic Wago představuje nejbezpečnější způsob spojení vodičů, který minimalizuje riziko uvolnění nebo poškození spoje, a tím i riziko požáru. Prodloužení elektrických vodičů v zásuvce správně a bezpečně vyžaduje pevné a nevodivé spojení, které svorkovnice Wago zaručují bez potřeby pájení.

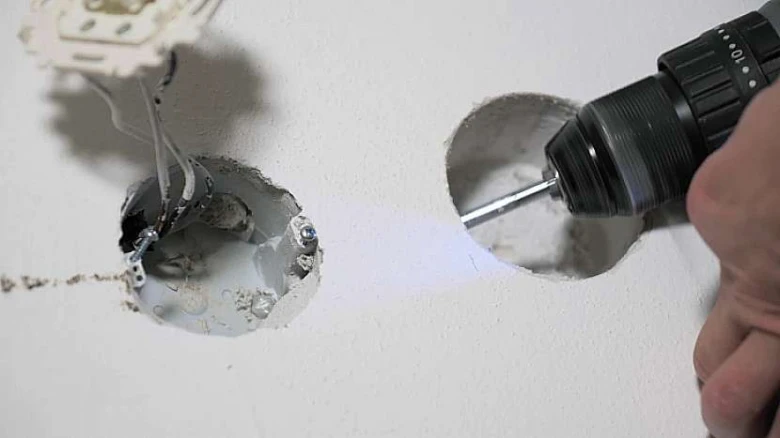

Jak správně izolovat spoj a chránit prodloužené dráty před poškozením
Prodloužení kabelu v elektrické zásuvce vyžaduje precizní izolaci spoje a pevné upevnění vodičů uvnitř instalační krabice, aby byla zajištěna dlouhodobá bezpečnost elektroinstalace a ochrana proti mechanickému poškození izolace.
Doporučení pro upevnění vodičů uvnitř instalační krabice
Prodloužené vodiče musí být v instalační krabici fixovány tak, aby se zabránilo jejich posunu a následnému mechanickému poškození izolace. K tomu použijte:
- stahovací pásky s minimální šířkou 7 mm pro pevné svázání vodičů bez rizika přetlačení izolace
- svorkovnice Wago série 221 nebo 222, které zajišťují bezpečné a trvalé spojení bez uvolnění díky pružinovému mechanismu
- kontrolu pevnosti upevnění po odizolování a spojení vodičů, ideálně tahem s odpovídající silou cca 10 N
Častá chyba: Nedostatečné upevnění vodičů v krabici vede k jejich pohybu a poškození izolace, což může způsobit zkrat nebo požár.
Izolace spoje elektroizolační páskou a smršťovací bužírkou
Spoj vodičů izolujte elektroizolační páskou s minimální teplotní odolností 90 °C, kterou naneste rovnoměrně ve třech až čtyřech vrstvách bez mezer. Alternativně použijte smršťovací bužírku stejné odolnosti, která pevně obepíná spoj a poskytuje lepší ochranu proti vlhkosti a mechanickému poškození. Při použití bužírky ji zahřejte rovnoměrně, aby došlo ke smrštění a dokonalejšímu utěsnění spoje.
Po izolaci umístěte spoj do instalační krabice typu KU68, která chrání prodloužené dráty před vnějšími vlivy a mechanickým namáháním. Upevněte vodiče tak, aby nedošlo k jejich přímému kontaktu s ostrými hranami nebo zdroji tepla.
Tip: Prodloužení vodičů delší než 50 cm zvyšuje riziko přehřívání a odporu, proto jej omezte na tuto délku a vždy použijte vodiče stejného průřezu (1,5 mm² nebo 2,5 mm² podle jištění).
Pro koho se to hodí: Tento postup je vhodný pro běžné domácí elektroinstalace s měděnými vodiči a zásuvkami jištěnými do 16 A.
Pro koho NE: Není vhodný pro hliníkové vodiče bez speciálních spojek a pro instalace vyžadující certifikované zásahy elektrikářem.
Tip: Při prodlužování drátů v zásuvce vždy měřte polaritu, spojitost a pevnost spoje pomocí profesionální zkoušečky napětí a měřicího přístroje, aby byla elektroinstalace bezpečná a funkční.
Jak dodržet technické normy a limity při prodlužování vodičů
Prodloužení drátů v zásuvce musí přesně odpovídat platné elektrické normě ČSN 33 2000-5-51, aby byla zachována bezpečnost elektroinstalace a minimalizovalo se riziko požáru či poruchy. Maximální délka prodloužení vodiče nesmí překročit 50 cm, což omezuje zvýšení elektrického odporu a přehřívání spoje. Provozní teplota vodiče nesmí přesáhnout 70 °C, proto je nezbytné používat vodiče stejného průřezu a materiálu, ideálně měděné kabely CYKY-J s průřezem 1,5 mm² pro zásuvky jištěné do 16 A.
Pro spojování vodičů doporučuji svorkovnice Wago série 221 nebo 222, které umožňují bezpečné bezšroubové spojení a přesné odizolování vodičů podle kontrolních měrek na svorkách. Pokud je v zásuvce nutné použít instalační krabici, použijte krabicovou svorkovnici typu věneček pro pevný a trvalý kontakt. V případě kombinace mědi a hliníku je nutné použít speciální spojky určené pro hliníkové vodiče, aby se zabránilo elektrochemické korozi a zvýšenému odporu spoje.
Minimální vzdálenost prodloužených vodičů od zdrojů tepla, například radiátorů, musí být alespoň 10 cm, aby nedošlo k degradaci izolace a snížení bezpečnosti. Po dokončení prodloužení je nutné provést měření polarity, spojitosti a ochrany, protože pouze vizuální kontrola nestačí k ověření správné funkce elektrické zásuvky.
| Parametr | Hodnota | Poznámka |
|---|---|---|
| Maximální délka prodloužení | 50 cm | Překročení zvyšuje odpor a riziko přehřátí |
| Provozní teplota vodiče | Max. 70 °C | Zajišťuje dlouhodobou bezpečnost spoje |
| Minimální vzdálenost od tepla | 10 cm | Chrání izolaci před tepelným poškozením |
Jak se vyhnout chybám při prodlužování drátů v elektrické zásuvce
Používejte vždy certifikované svorkovnice Wago a dodržujte přesné odizolování vodičů podle měřítka na svorkách. Častou chybou je použití nevhodných spojek nebo kombinace mědi a hliníku bez speciálních konektorů, což vede k oxidaci a přehřívání. Dodržujte maximální délku prodloužení a minimální vzdálenost od zdrojů tepla, abyste zajistili bezpečnost a dlouhodobou spolehlivost elektroinstalace. Prodloužení vodičů se hodí pro běžné domácí zásuvky s jištěním do 16 A, ale neprovede se u zásuvek s vyššími proudovými zatíženími bez odborného posouzení.
Jak zkontrolovat a otestovat prodloužené dráty v zásuvce
Po prodloužení drátů v zásuvce je nezbytné provést komplexní měření, které zajistí bezpečnost elektroinstalace a správnou funkci zásuvky. Vizuální kontrola nestačí, protože skryté vady v izolaci nebo nekvalitní spoje mohou způsobit zkrat, přehřátí nebo požár.
Měření ochrany pomocí přístroje (například multifunkčního testeru elektroinstalace) ověří správné uzemnění a vyloučí únik proudu. Kontrola polarity se provádí pomocí měřiče polarity nebo multifunkčního testeru, který potvrdí správné zapojení fázového (L), nulového (N) a ochranného vodiče (PE). Nesprávná polarita může vést k nebezpečným situacím, například k elektrickému šoku při dotyku zásuvky.
Izolační odpor prodloužených vodičů se testuje megohmmetrem, který by měl ukázat hodnotu minimálně 1 MΩ, což odpovídá dobré kvalitě izolace a minimalizuje riziko průrazu. Pro přesné výsledky používejte kalibrované měřicí přístroje s optickou nebo digitální indikací.
Tip: Častou chybou je nedostatečné odizolování vodičů podle měřítka svorkovnice Wago, což vede k špatnému kontaktu a zvýšenému odporu spoje. Vždy odizolujte vodiče přesně na doporučenou délku (např. 11 mm u Wago 221) a pevně je zajistěte v konektoru.
Pro bezpečné spojení doporučuji používat svorkovnice Wago série 221 nebo 222, které umožňují bezšroubové, rychlé a spolehlivé spojení vodičů stejného nebo různých průřezů. Pokud svorkovnice není součástí zásuvky, použijte instalační krabici s věnečkovou svorkovnicí pro trvalý a bezpečný kontakt.
V případě pochybností o správnosti zapojení nebo výsledcích měření kontaktujte kvalifikovaného elektrikáře. Práce na elektroinstalaci bez odborné kvalifikace je nebezpečná a může vést k porušení platných bezpečnostních norem.
- Prověřte ochranné uzemnění a únik proudu pomocí multifunkčního testeru
- Zkontrolujte správnou polaritu fázového, nulového a ochranného vodiče
- Otestujte izolační odpor megohmmetrem s minimální hodnotou 1 MΩ
- Použijte kalibrované měřicí přístroje s digitální nebo optickou indikací
- V případě nejistoty konzultujte výsledky s odborným elektrikářem
Odborná rada: Pro domácí zásuvky s jištěním 16 A používejte vodiče CYKY-J o průřezu 1,5 mm² nebo 2,5 mm², aby se zabránilo přehřívání a ztrátám napětí. Prodloužení vodičů by nemělo přesáhnout 50 cm, aby se minimalizovalo zvýšení odporu a riziko přehřátí.
Specifika prodloužení drátů v zásuvkách ve vlhkých nebo venkovních prostorách
Ve vlhkých nebo venkovních prostorách vyžaduje prodloužení drátů v zásuvce zvýšenou opatrnost a použití speciálních materiálů. Kabely musí mít krytí IP44, které zajistí ochranu proti stříkající vodě i zvýšené vlhkosti. Venkovní zásuvky je třeba instalovat do ochranných krabic, jež chrání elektroinstalaci před mechanickým poškozením i vlivy počasí. Izolace vodičů musí být kvalitní a odolná, aby minimalizovala riziko zkratu nebo úrazu elektrickým proudem.
Tipy na bezpečné prodloužení elektrických drátů ve zdi
- Použijte kabel CYKY-J s krytím IP44 pro vlhké a venkovní prostory
- Použijte svorkovnici Wago pro pevné a bezpečné spojení drátů
- Pečlivě odizolujte vodiče na přiměřenou délku, aby nedošlo k poškození izolace
- Zkontrolujte polaritu měřením před dokončením instalace
- Instalujte zásuvku do vhodné instalační krabice s ochranou proti vlhkosti
Odborná rada: Prodloužení kabelu ve vlhkých a venkovních prostorách bez správného krytí a ochrany může vést k poruše elektroinstalace nebo zvýšenému riziku požáru.
Časté dotazy a odpovědi k bezpečnému prodloužení drátů v zásuvce
Otázka: Jak bezpečně vypnout napájení před prodloužením drátů v zásuvce?
Vypněte jistič daného okruhu a ověřte nepřítomnost napětí vhodnou zkoušečkou, například VT-110 s optickou signalizací.
Otázka: Jaký průřez vodiče použít pro prodloužení zásuvkového kabelu?
Použijte vodič stejného průřezu jako původní, obvykle 1,5 mm² pro běžné zásuvky nebo 2,5 mm² pro zásuvky s jištěním 16 A.
Otázka: Jak správně odizolovat vodiče před spojením?
Odizolujte vodiče na délku 9-11 mm podle měřítka svorkovnice Wago pomocí odizolovacích kleští, aby byl vodič nepoškozený.
Otázka: Jaké svorkovnice jsou vhodné pro spojení prodloužených drátů?
Použijte svorkovnice Wago série 221 nebo 222, které umožňují bezpečné bezšroubové spojení vodičů.
Otázka: Je pájení vodičů doporučeno při prodloužení?
Pájení se nedoporučuje bez kvalitní izolace a ochrany spoje, protože může vést k mechanickému poškození a riziku zkratu.
Otázka: Jak izolovat spoj prodloužených vodičů správně?
Použijte elektroizolační pásku nebo smršťovací bužírku s minimální teplotní odolností 90 °C.
Otázka: Jaká je maximální doporučená délka prodloužení vodiče?
Maximální délka prodloužení by neměla překročit 50 cm, aby se minimalizovalo riziko přehřívání a zvýšení elektrického odporu.
Otázka: Jak zkontrolovat správnost zapojení po prodloužení drátů?
Proveďte měření spojitosti, polarity a izolačního odporu pomocí vhodných měřicích přístrojů, vizuální kontrola nestačí.
Otázka: Jaké jsou specifika prodloužení drátů ve vlhkých nebo venkovních prostorách?
Používejte kabely s krytím minimálně IP44 a zásuvky umístěné v instalačních krabicích s ochranou proti vlhkosti.
Otázka: Co dělat, když je nutné kombinovat měděné a hliníkové vodiče?
Použijte specializované spojky pro kombinaci kovů a vždy konzultujte odborníka kvůli bezpečnosti elektroinstalace.
Otázka: Jaké nástroje jsou potřeba k prodloužení drátů v zásuvce?
Odizolovací kleště, zkoušečka napětí, svorkovnice Wago, elektroizolační páska a případně smršťovací bužírka.
Otázka: Jak zabránit mechanickému poškození prodloužených drátů v instalační krabici?
Pevně upevněte vodiče pomocí stahovacích pásků nebo držáků, aby nedošlo k pohybu a poškození při manipulaci.
Otázka: Jaká je doporučená výška umístění zásuvek a vypínačů?
Výška vypínačů by měla být 90-120 cm nad podlahou podle ergonomických norem, zásuvky zpravidla 30 cm.
Otázka: Jak se vyhnout častým chybám při prodlužování drátů?
Dodržujte správné postupy, nepoužívejte nevhodné materiály a vždy ověřte napětí před zahájením prací.
Otázka: Jaký je postup prodloužení kabelu v zásuvce krok za krokem?
Vypněte jistič, ověřte napětí, odizolujte vodiče, spojte je pomocí svorkovnic Wago, izolujte spoj, pevně upevněte vodiče a proveďte kontrolu polarity a spojitosti.
