Jak správně namontovat a připojit zásuvku na tažné zařízení
Správná montáž a připojení zásuvky na tažné zařízení zajistí bezpečný provoz a bezproblémové fungování elektroinstalace. Zapojení 7 pólové zásuvky vyžaduje přesné dodržení schématu zapojení zásuvky na autě, aby bylo zajištěno správné napájení světel i dalších zařízení. Podrobné kroky montáže zásuvky tažného zařízení pomohou vyhnout se častým chybám a zajistí spolehlivost celého systému.
🔑 Klíčové body
- Existují dva základní typy zásuvek na tažné zařízení: 7pinová (ISO 1724) a 13pinová (ISO 11446).
- Minimální průřez vodičů pro napájecí větve je 2,5 mm², pro hlavní přívod až 4 mm².
- Správná montáž zásuvky trvá obvykle 2-4 hodiny podle složitosti vozidla.
- Průměr kulového čepu tažného zařízení by měl být 50 mm, vzdálenost od vozovky 420-530 mm.
- Redukce mezi zásuvkami stojí kolem 300 Kč a ne vždy přenáší couvací světlo.
- Při montáži je nutné odpojit autobaterii a zajistit voděodolnost konektorů a kabeláže.
Jak na montáž a připojení zásuvky na tažné zařízení
Správná montáž a připojení zásuvky na tažné zařízení vyžaduje přesný postup zahrnující bezpečnostní opatření, správné umístění zásuvky a pečlivé zapojení vodičů podle platných norem. Montáž trvá zhruba 2 až 4 hodiny a vždy je nutné nejprve odpojit autobaterii, aby se zabránilo zkratu či poškození elektroinstalace. Následující návod popisuje krok za krokem klíčové fáze instalace a zapojení zásuvky tažného zařízení.
Příprava a bezpečnostní opatření
Před započetím montáže zásuvky na tažné zařízení odpojte autobaterii, aby byla zajištěna bezpečnost elektroinstalace. Připravte si krimpovací kleště, izolační materiály a multimetr pro kontrolu správného zapojení. Použití kvalitních izolací minimalizuje riziko zkratu a poškození vodičů. Bezpečnost montáže zásuvky je zásadní pro spolehlivý provoz připojeného zařízení.

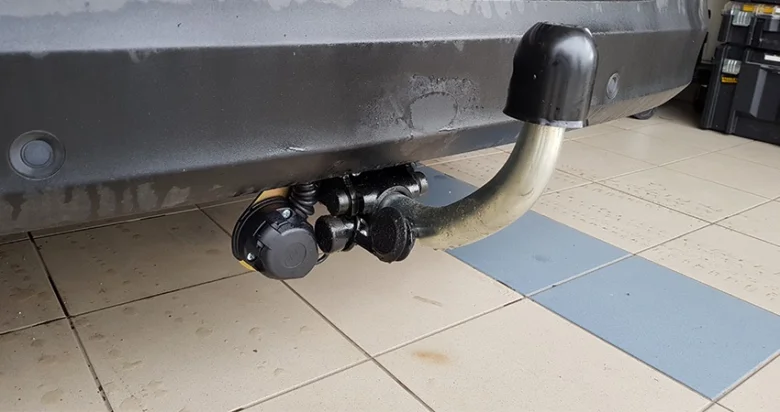

Montáž zásuvky na tažné zařízení
Zásuvku tažného zařízení namontujte tak, aby byla orientována směrem dolů, čímž se zabrání vnikání vody. Upevněte ji pevně šrouby s maticemi, případně použijte těsnicí krytku pro ochranu kontaktů. Montáž zásuvky tažného zařízení obvykle trvá 2 až 4 hodiny v závislosti na typu vozidla a připravenosti elektroinstalace.
Zapojení vodičů podle schématu
Připojení vodičů proveďte přesně dle schématu zapojení 7 pólové zásuvky, respektující normy ISO 1724 a ISO 11446. Použijte vodiče s minimálním průřezem 2,5 mm² a chraňte je pojistkami odpovídajícími elektrickému zatížení. Elektroinstalace tažného zařízení musí být provedena pečlivě, aby nedošlo k poruchám během provozu nebo nesprávné funkci CAN-BUS adaptéru tažné zařízení.
- Odpojte autobaterii – zabráníte elektrickému zkratu při práci.
- Připravte montážní nářadí – krimpovací kleště, izolační pásku, multimetr.
- Namontujte zásuvku – orientujte ji směrem dolů a pevně ji upevněte šrouby.
- Připojte vodiče – podle schématu ISO 1724/11446, použijte správný průřez a pojistky.
- Zkontrolujte zapojení – multimetrem ověřte kontinuitu a správné propojení vodičů.
- Připojte autobaterii – otestujte funkčnost zásuvky a tažného zařízení.
Výběr správného typu zásuvky a použití redukcí
Výběr správného typu zásuvky a použití redukcí je klíčové pro správnou funkci tažného zařízení a bezpečnost celého zapojení. Zvolení mezi 7pinovou a 13pinovou zásuvkou závisí na požadavcích osvětlení přívěsu a možnostech vozidla. Redukce pak umožňují propojit různé typy zásuvek, což oceníte zejména při kombinaci staršího a novějšího zařízení.
Rozdíly mezi 7pinovou a 13pinovou zásuvkou
7pinová zásuvka patří mezi nejrozšířenější typy a zahrnuje standardní osvětlení, avšak nezajišťuje přenos couvacího světla. Naopak 13pinová zásuvka přenáší i couvací světlo a další funkce, nabízí vyšší spolehlivost a bezpečnost montáže zásuvky. Výběr správného typu zásuvky by měl vycházet z požadavků přívěsu a možností elektroinstalace tažného zařízení v autě.
| Typ zásuvky | Přenos couvacího světla | Funkce navíc |
|---|---|---|
| 7pinová | Ne | Standardní osvětlení |
| 13pinová | Ano | Další signály a funkce |

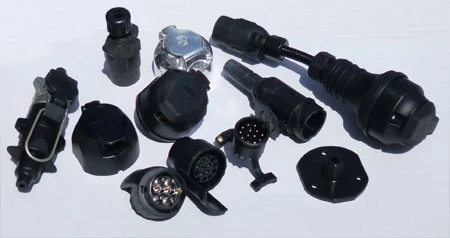

Použití redukcí pro zásuvky tažného zařízení
Redukce jsou praktickým řešením pro propojení zásuvek s rozdílným počtem pinů, například když je potřeba zapojení 7 pólové zásuvky k 13pinovému kabelu. Cena redukcí se pohybuje kolem 300 Kč, což je dostupná investice pro zachování kompatibility různých systémů. Při montáži zásuvky tažného zařízení doporučuji ověřit, zda redukce odpovídá schématu zapojení zásuvky na autě a splňuje požadavky bezpečnosti.
| Redukce | Kompatibilita | Cena přibližná |
|---|---|---|
| 13pin na 7pin | Umožňuje zapojení 7pin | 300 Kč |
| 7pin na 13pin | Umožňuje zapojení 13pin | 300 Kč |
Pro podrobnější návod na montáž a připojení zásuvky tažného zařízení doporučuje DTest konzultovat technický manuál konkrétního vozidla a dbát na správné zapojení všech vodičů včetně případného CAN-BUS adaptéru tažné zařízení. Takový přístup minimalizuje riziko chyb v elektroinstalaci tažného zařízení a zvyšuje bezpečnost provozu.
Více informací k tématu najdete v oficiálním zdroji: dTest.
Zapojení CAN-BUS systému a řešení chybových hlášek
Moderní vozidla využívají CAN-BUS systém, který monitoruje stav elektroinstalace včetně zásuvky tažného zařízení. Při montáži zásuvky bez odpovídajícího CAN-BUS adaptéru mohou vznikat chyby a varovné hlášky na palubní desce. CAN-BUS adaptér tažného zařízení slouží jako dekodér, který tyto chyby odstraňuje a zajišťuje správnou komunikaci mezi vozidlem a tažným zařízením.
Reset chybových hlášek po instalaci zásuvky trvá přibližně 25 minut a často vyžaduje profesionální diagnostiku nebo použití speciálního přístroje. Bez správného zapojení a použití adaptéru může dojít k nesprávné funkci osvětlení a snížení bezpečnosti montáže zásuvky.
Tipy pro správné zapojení zásuvky tažného zařízení
- Použijte vždy originální nebo certifikovaný CAN-BUS adaptér kompatibilní s vaším vozidlem
- Dodržujte schéma zapojení 7 pólové zásuvky tažného zařízení 12V přesné dle výrobce
- Zkontrolujte pevnost a izolaci všech připojených vodičů elektroinstalace tažného zařízení
- Po montáži proveďte reset modulu CAN-BUS a ověřte, že nezůstávají chybové hlášky
- V případě nejasností využijte odbornou diagnostiku k ověření správnosti zapojení
Správný postup montáže a zapojení zásuvky tažného zařízení bez chyb výrazně zvyšuje bezpečnost a spolehlivost celého systému.
Příprava a bezpečnostní opatření při montáži
Při montáži zásuvky na tažné zařízení je nezbytné dodržet přesná bezpečnostní opatření a použít specializované nástroje. Prvním krokem je odpojení autobaterie, které minimalizuje riziko elektrického zkratu a poškození elektroniky vozidla během elektroinstalace tažného zařízení. Pro pevné a trvanlivé připojení vodičů jsou nezbytné krimpovací kleště s odpovídajícími matricemi, které zajistí správný kontakt bez rizika uvolnění. Multimetr slouží k přesné kontrole správného zapojení podle schématu 7pinové zásuvky dle normy ISO 1724, zejména ověření polarity a funkce jednotlivých vodičů. Izolační materiály, jako jsou smršťovací bužírky a voděodolné konektory, chrání spoje před korozí a vnikáním vlhkosti, což prodlužuje životnost instalace.
- Odpojte autobaterii, aby nedošlo k úrazu nebo zkratu během montáže
- Použijte krimpovací kleště pro bezpečné spojení vodičů s minimálním průřezem 2,5 mm²
- Ověřte zapojení multimetrem podle schématu zapojení 7 pólové zásuvky (ISO 1724)
- Izolujte spoje smršťovacími bužírkami a použijte voděodolné konektory
Návod na bezpečné připojení zásuvky tažného zařízení
Při instalaci zásuvky dodržujte přesné zapojení vodičů podle schématu zapojení zásuvky na autě, respektujte barevné značení a funkce pinů. U moderních vozidel s CAN-BUS systémem je často nutné použít CAN-BUS adaptér nebo dekodér, který zabraňuje chybovým hláškám na palubní desce a zajišťuje správnou komunikaci mezi tažným zařízením a řídící jednotkou vozidla. Použití originálních typových elektropřípojek podle výrobce vozidla zvyšuje kompatibilitu a umožňuje využití asistenčních systémů. Při montáži 7 pólové zásuvky dbejte na orientaci zásuvky směrem dolů a instalujte těsnicí krytky, aby se zabránilo vniknutí vlhkosti a nečistot.
Tip: Častou chybou je nedostatečné upevnění zemnicího vodiče na karoserii, což vede k poruchám světel přívěsu. Pevné a čisté uzemnění je klíčové pro správnou funkci elektroinstalace tažného zařízení.
Montáž zásuvky tažného zařízení vyžaduje použití správných nástrojů a materiálů, dodržení norem ISO 1724 (7pin) nebo ISO 11446 (13pin) a bezpečnostních pravidel. Pro koho se montáž hodí: vlastníci vozidel s běžnými přívěsy nebo karavany, kteří chtějí spolehlivé a bezpečné připojení. Pro koho NE: osoby bez základních elektrotechnických znalostí, u kterých hrozí nesprávné zapojení a poškození vozidla nebo přívěsu – v takovém případě doporučuji odbornou montáž v servisu.
Kontrola funkčnosti a údržba zásuvky po instalaci
Po namontování a správném připojení zásuvky na tažné zařízení je nutné provést detailní kontrolu všech světelných funkcí a pravidelnou údržbu, která zajistí dlouhodobou spolehlivost a bezpečnost provozu. Precizní testování a údržba minimalizují riziko poruch a zajišťují správnou funkčnost elektroinstalace.
Testování světelných funkcí
Testování zásuvky zahrnuje ověření funkčnosti blinkrů, brzdových světel, obrysových světel a couvacího světla, pokud je součástí instalace. Po montáži 7pinové zásuvky podle normy ISO 1724 rozsvítíte levý i pravý blinkr a potvrdíte jejich správné blikání frekvencí 60-120 bliků za minutu. Následně ověřte brzdová světla, která musí reagovat okamžitě při sešlápnutí pedálu brzdy. U vozidel s 13pinovou zásuvkou (ISO 11446) zkontrolujte i couvací světlo, které je na 8. pinu, a obrysová světla na pinech 5 a 6. Kontrola musí potvrdit, že zapojení odpovídá schématu zapojení zásuvky na autě a všechny světelné obvody fungují bez závad. Použití multimetru nebo zkoušečky napětí pomůže odhalit případné přerušení vodičů či špatné uzemnění.
Pravidelná údržba a kontrola
Údržba zásuvky zahrnuje pravidelnou kontrolu pevnosti mechanického připojení a čistoty elektrických kontaktů, aby se zabránilo oxidaci a korozi, které způsobují poruchy. Doporučuje se kontrolovat zásuvku minimálně každé 3 měsíce a vždy po jízdách za nepříznivého počasí, zejména po dešti, sněhu či v zimním období. Po každém použití je důležité nasadit těsnicí krytku, která chrání kontakty před vlhkostí a nečistotami. Prodloužení životnosti elektroinstalace zajistí také použití voděodolných konektorů a smršťovacích bužírek při montáži. Pevné a čisté uzemnění na karoserii je klíčové pro správnou funkci světel a minimalizaci poruch.
- Kontrolujte mechanickou pevnost zásuvky a upevnění kabeláže
- Čistěte kontakty od oxidace pomocí kontaktního čističe nebo jemného brusného papíru
- Používejte těsnicí krytku vždy po odpojení zásuvky
- Pravidelně testujte všechny světelné funkce včetně couvacího světla a mlhových světel
Tip: Pro moderní vozidla s CAN-BUS systémem doporučuji použít CAN-BUS adaptér tažného zařízení, který zabraňuje chybovým hláškám na palubní desce a zajišťuje správnou komunikaci mezi vozidlem a přívěsem. Dodržování přesného schématu zapojení a použití pojistek na napájecích větvích výrazně zvyšuje bezpečnost a spolehlivost instalace.
Varování z praxe: Častou chybou je nedostatečné uzemnění zásuvky, které vede k nesprávné funkci světel a poruchám signalizace. Naopak pro vozidla bez potřeby přenosu couvacího světla nebo trvalého napájení se hodí jednodušší 7pinová zásuvka, zatímco pro karavany a vybavené přívěsy je vhodnější 13pinová zásuvka s rozšířenými funkcemi.
Časté dotazy k montáži a zapojení zásuvky na tažné zařízení
Otázka: Jak dlouho trvá montáž zásuvky na tažné zařízení?
Montáž zásuvky trvá obvykle 2 až 4 hodiny v závislosti na složitosti elektroinstalace vozidla a přístupu k připojení vodičů.
Otázka: Jak správně zapojit 7pinovou zásuvku tažného zařízení?
Zapojení 7 pólové zásuvky vychází z normy ISO 1724, kde například žlutý vodič slouží pro levý blinkr a modrý pro mlhové světlo. Přesné schéma zapojení zásuvky na autě je nezbytné dodržet kvůli bezpečnosti.
Otázka: Co je potřeba k montáži a připojení zásuvky tažného zařízení?
K montáži patří odpojení autobaterie, vhodné nářadí, vodiče s průřezem minimálně 2,5 mm² a případně CAN-BUS adaptér tažného zařízení pro moderní vozidla.
Otázka: Jaká je správná orientace zásuvky při montáži?
Zásuvka se montuje s otvorem směrem dolů, aby se zabránilo vnikání vody do kontaktů a tím zvýšila bezpečnost montáže zásuvky.
Otázka: Jak otestovat funkčnost zásuvky po montáži?
Po montáži se otestují blinkry, brzdová světla a mlhovky pomocí kontrolky na přívěsu nebo multimetru podle návodu na montáž a připojení zásuvky tažného zařízení.
Otázka: Jaké vodiče použít pro zapojení zásuvky na tažné zařízení?
Pro hlavní napájecí větev se doporučuje vodič o průřezu 4 mm², ostatní obvody stačí 2,5 mm², aby elektroinstalace tažného zařízení fungovala spolehlivě.
Otázka: Jak funguje CAN-BUS adaptér při montáži zásuvky?
CAN-BUS adaptér zajišťuje správnou komunikaci zásuvky se systémem vozidla a předchází chybovým hláškám na palubním počítači.
Otázka: Jaké jsou nejčastější chyby při připojení zásuvky na tažné zařízení?
Častou chybou je špatné uzemnění, použití nevhodného průřezu vodičů a nesprávná orientace zásuvky bez ochrany proti vlhkosti.
Otázka: Jak často je potřeba kontrolovat zásuvku na tažném zařízení?
Kontrolu kontaktů a těsnění doporučuji provádět minimálně každých 6 měsíců, aby nedošlo ke korozi a poruchám.
Otázka: Jak se používají redukce mezi 7pinovou a 13pinovou zásuvkou?
Redukce propojují rozdílné typy zásuvek, ale redukce ze 7 na 13 pinů nepřenáší couvací světlo; její cena se pohybuje kolem 300 Kč.
Otázka: Jaká je legislativní norma pro montáž zásuvky tažného zařízení?
Průměr kulového čepu musí být 50 mm, vzdálenost od vozovky 420 až 530 mm a zásuvka nesmí zakrývat osvětlení ani registrační značku.
Otázka: Pro koho je montáž zásuvky na tažné zařízení vhodná a pro koho ne?
Montáž je vhodná pro majitele přívěsů a karavanů s potřebou spolehlivé elektroinstalace. Nevhodná je pro vozidla bez tažného zařízení nebo bez připravené elektroinstalace.
