Jak správně zapojit spínače: návody a schémata pro vlastní montáž
Správná elektroinstalace vyžaduje přesné dodržení elektrického schématu, které zajišťuje funkčnost i dlouhodobou bezpečnost vašich rozvodů. Následující montáž vypínačů zvládnete svépomocí, pokud porozumíte základním pravidlům zapojení vodičů a dodržíte nezbytná bezpečnostní opatření.
Nejpodstatnější body
- Řazení č. 1 je jednopólový vypínač pro ovládání jednoho světelného okruhu z jednoho místa.
- Řazení č. 6 umožňuje ovládání světla ze dvou míst pomocí dvou střídavých vypínačů.
- Montážní hloubka instalačních krabic by měla být minimálně 40 mm pro bezpečné zapojení.
- Doporučený průřez vodičů pro osvětlení je 1,5 mm², kabel CYKY-J 3×1,5 mm² je běžný.
- Maximální proudová zatížitelnost běžných vypínačů je 10 A, odpovídá domácím světelným okruhům.
Základní typy vypínačů a jejich funkce

Správná volba typu vypínače je základním předpokladem pro bezpečnou elektroinstalaci a funkční ovládání osvětlení ve vaší domácnosti. Typ vypínače určuje, kolik ovládacích bodů budete mít a jakým způsobem se bude elektrické schéma zapojovat.
Při plánování montáže vypínačů se setkáte s následujícím označením řazení:
- Řazení č. 1: Klasický jednopólový vypínač určený pro ovládání jednoho světelného okruhu z jednoho místa.
- Řazení č. 5: Dvojitý vypínač, který umožňuje nezávislé ovládání dvou samostatných světelných okruhů z jednoho místa.
- Řazení č. 6: Střídavý vypínač, který umožňuje ovládání jednoho světla ze dvou různých míst, typicky na koncích chodby.
- Řazení č. 6+6: Dvojitý střídavý přepínač pro ovládání dvou světelných okruhů ze dvou míst.
- Řazení č. 7: Křížový přepínač, který v kombinaci s vypínači č. 6 umožňuje ovládání světla ze tří a více míst.
- Impulzní tlačítko: Mechanismus, který sepne obvod pouze po dobu stisku a vyžaduje relé pro trvalé sepnutí světla.
Častá chyba: Záměna střídavého vypínače č. 6 za běžný vypínač č. 1 při zapojení světla ze dvou míst, což znemožní korektní funkci. Před zahájením práce vždy ověřte barevné značení vodičů a zajistěte bezpečnost elektro odpojením jističe. Pokud hledáte konkrétní návody na zapojení vypínačů krok za krokem, vždy vycházejte z technické dokumentace výrobce daného spínače, kde najdete detailní zapojení spínače schéma pro konkrétní model. Pro vlastní montáž vypínačů a světel se tento systém hodí, pokud máte základní znalosti elektrotechniky, zatímco pro komplexní systémy s impulsními relé doporučuji konzultaci s odborníkem.
Jak zapojit jednopólový vypínač (řazení 1) krok za krokem
Zapojení základního jednopólového vypínače, označovaného jako řazení č. 1, představuje nejjednodušší způsob ovládání jednoho světelného okruhu z jednoho místa. Následující návody na zapojení vypínačů krok za krokem vám pomohou provést instalaci bezpečně a v souladu s normami ČSN pro elektrické instalace.
Příprava před montáží
Bezpečnost elektro je při práci s elektroinstalací absolutní prioritou, proto vždy nejprve vypněte příslušný jistič v rozvaděči a ověřte absenci napětí zkoušečkou. Pro instalaci použijte kabely typu CYKY-J 3×1,5 mm2, které odpovídají normám pro světelné okruhy. Montážní krabice musí mít minimální hloubku 40 mm, aby bylo možné bezpečně umístit mechanismus i vodiče. Připravte si základní nástroje: šroubovák s izolovanou rukojetí, odizolovací kleště a nožík. Ujistěte se, že používáte certifikované přístroje s maximální proudovou zatížitelností 10 A, což je standard pro běžné domácí osvětlení.
Připojení vodičů
Správné barevné značení vodičů je kritické pro bezpečnost a přehlednost systému. Fázový vodič (L) v hnědé nebo černé barvě přivádí napětí a zapojuje se do vstupní svorky vypínače, která bývá značena písmenem L. Nulák (N) ve světle modré barvě a ochranný vodič (PE) v zelenožluté barvě se u řazení č. 1 ve vypínači nepřerušují, ale procházejí instalační krabicí přímo ke svítidlu pomocí svorkovnice. Častá chyba: záměna fáze za nulový vodič nebo ponechání příliš dlouhých odizolovaných konců, které mohou způsobit zkrat v krabici. Na co si dát pozor: vždy pečlivě dotáhněte šroubové svorky nebo zkontrolujte pevnost bezšroubových spojů, aby nedošlo k uvolnění vodiče a následnému zahřívání spoje.

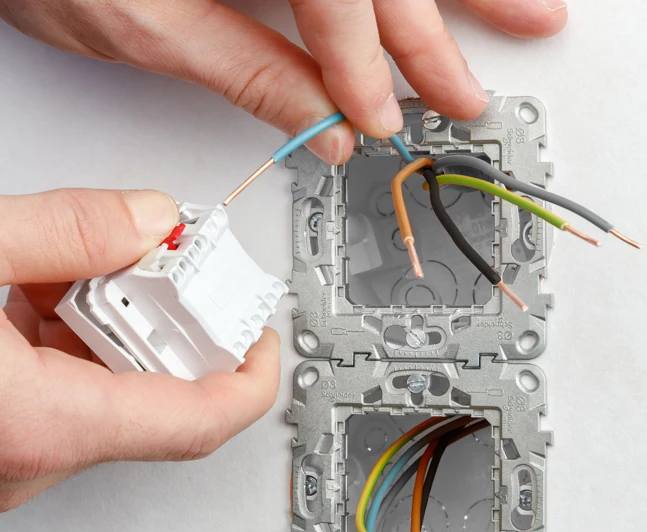

Montáž a připojení spínače
- Odizolování vodičů – odstraňte izolaci z konce fázového vodiče v délce 10 až 12 mm.
- Vložení přívodu – zasuňte fázový přívod do svorky označené písmenem L na mechanismu vypínače.
- Zapojení výstupu – připojte spínaný fázový vodič vedoucí ke světlu do druhé svorky vypínače.
- Upevnění mechanismu – vložte přístroj do krabice a zajistěte jej pomocí šroubů nebo roztahovacích čelistí.
- Dokončení montáže – nasaďte krycí rámeček a klapku, poté zapněte jistič a ověřte funkčnost osvětlení.
Tento postup se hodí pro standardní ovládání světla v místnostech, jako je ložnice či koupelna, zatímco pro ovládání z více míst se již používá střídavý vypínač (řazení 6) nebo křížový vypínač (řazení 7). Pro vlastní montáž vypínačů a světel vždy vybírejte komponenty s odpovídající certifikací a dodržujte normy ČSN 33 2000-7-701.
Otázka: Jaký je rozdíl mezi šroubovými a bezšroubovými svorkami?
Šroubové svorky umožňují připojení měděných i hliníkových vodičů a vyžadují mechanické dotažení šroubku. Bezšroubové svorky jsou určeny výhradně pro měděné vodiče a využívají pružinový mechanismus pro automatické zajištění kontaktu.
Otázka: Lze použít vypínač řazení 1 pro ovládání světla ze dvou míst?
Nikoliv, pro ovládání z více míst je nutné použít střídavý vypínač (řazení 6) nebo křížový vypínač (řazení 7). Vypínač řazení 1 je konstruován pouze pro přerušení jednoho fázového vodiče z jedné pozice.
Postup zapojení střídavého vypínače (řazení 6) a křížového vypínače (řazení 7)
Ovládání osvětlení z více míst vyžaduje správné zapojení spínačů podle řazení, které určuje funkční logiku elektrického obvodu. Pro bezpečné provedení práce vždy dodržujte barevné značení vodičů a před zahájením montáže vypínačů odpojte příslušný jistič.
Zapojení střídavého vypínače (řazení 6)
Zapojení schodišťového vypínače ze dvou míst využívá dva střídavé vypínače v řazení č. 6. Tento systém umožňuje nezávislé zapínání a vypínání světla z libovolného z obou míst. K realizaci potřebujete mezi vypínači dva takzvané korespondenční vodiče, které přenášejí fázi mezi spínači. Fázový vodič (obvykle hnědý nebo černý) přichází na první vypínač do kontaktu označeného písmenem L. Z druhého vypínače následně pokračuje spínaný fázový vodič přímo ke svítidlu. Pokud řešíte dotaz, jak zapojit 6 6 vypínač, vězte, že oba spínače musí být zapojeny zrcadlově.
| Komponenta | Funkce v obvodu |
|---|---|
| Fázový vodič | Přívod napětí do prvního spínače |
| Korespondenční vodič | Propojení mezi oběma spínači |
| Spínaný vodič | Vedení napětí od druhého spínače ke světlu |
Odborná rada: Častá chyba při zapojení spočívá v záměně krajních kontaktů a společného kontaktu L, což vede ke zkratu nebo nefunkčnosti obvodu.
Zapojení křížového vypínače (řazení 7)
Pokud potřebujete ovládat světlo ze tří a více míst, doplňuje se mezi střídavé vypínače křížový vypínač v řazení č. 7. Tento mechanismus pracuje tak, že křížový vypínač vyžaduje čtyři vodiče, přičemž dva přicházejí z předchozího spínače a dva odcházejí k dalšímu prvku. To v praxi znamená, že křížový vypínač vyžaduje tři vodiče mezi spínači v rámci celého řetězce. Pokud vás zajímá, jak se zapojuje vypínač 7, pamatujte, že křížový spínač pouze přepíná korespondenční vodiče mezi sebou. Tento postup zapojení dvou vypínačů na jedno světlo, rozšířený o křížové členy, se hodí pro dlouhé chodby nebo rozlehlé obývací prostory. Naopak se nehodí pro jednoduché místnosti s jedním vstupem, kde je zbytečně komplikovaný.
Tip: Při montáži vypínačů s doutnavkou vždy ověřte, zda je obvod doplněn o nulový vodič, který je pro správnou funkci signalizace nezbytný.
Návody na zapojení dvojitých vypínačů (řazení 5 a 6+6)
Zapojení dvojitých vypínačů vyžaduje pečlivou přípravu a dodržení pravidel pro bezpečnost elektro. Následující návody na zapojení vypínačů krok za krokem vám pomohou správně propojit světelné okruhy v rámci vaší elektroinstalace.
Jak zapojit dvojitý vypínač řazení 5
Dvojitý vypínač řazení 5 umožňuje nezávislé ovládání dvou světelných okruhů z jednoho místa. Montáž vypínačů začíná vždy vypnutím příslušného jističe. Do krabice přiveďte fázový vodič (hnědý nebo černý), který zapojíte do společné svorky označené písmenem L. Ze dvou výstupních kontaktů následně vedou dva samostatné vodiče přímo ke dvěma světelným zdrojům.
- Ověřte barevné značení vodičů: fázový vodič musí být hnědý nebo černý, nulový modrý a ochranný žlutozelený.
- Nulové vodiče (modré) se v krabici nespojují s vypínačem, ale propojují se přímo ve svorkovnici ke světlům.
- Před finálním zakrytováním zkontrolujte pevnost všech šroubových spojů.
Odborná rada: Častá chyba při zapojení vypínačů spočívá v záměně fázového vodiče a výstupů ke světlům, což znemožní správnou funkci. Tento typ zapojení se hodí pro lustry se dvěma sekcemi, nikoliv však pro ovládání jednoho světla ze dvou míst.
Jak zapojit dvojitý vypínač řazení 6+6
Řazení 6+6 představuje dvojitý střídavý vypínač určený pro ovládání dvou okruhů ze dvou odlišných míst. Pokud vás zajímá, jak správně zapojit 6+6 vypínač, musíte mezi oběma vypínači vést čtyři komunikační vodiče kromě přívodní fáze. Elektrické schéma tohoto zapojení vyžaduje preciznost, neboť každý okruh funguje jako samostatné střídavé zapojení.
- Každá polovina vypínače obsahuje jeden společný kontakt a dva výstupy.
- Pro propojení mezi vypínači využijte dostatečný počet žil v kabelu (CYKY-J 5×1.5).
- Pozor na bezpečnost elektro: vždy pracujte bez napětí a použijte zkoušečku.
Tento postup je vhodný pro rozsáhlejší chodby nebo schodiště, kde potřebujete ovládat dvě svítidla nezávisle. Pro začátečníky může být toto schéma složitější, proto doporučuji zapojení dvojvypínače podle schématu přiloženého k vašemu konkrétnímu typu přístroje. Pokud si nejste jisti správností zapojení, konzultujte postup s odborným elektrikářem.
Zapojení vypínačů s doutnavkou a LED indikací
Montáž vypínačů vybavených světelnou signalizací vyžaduje přesné dodržení postupu, aby kontrolka správně plnila svou funkci v rámci elektrické instalace. Rozlišujeme dva základní typy indikace: orientační doutnavku (označení So), která svítí ve vypnutém stavu a usnadňuje nalezení vypínače ve tmě, a signalizační doutnavku (označení S), která indikuje zapnutý stav spotřebiče. Signalizační provedení využijete zejména u světel v prostorách, kam nevidíte přímo, jako jsou půdy nebo sklepy.
Praktický návod na zapojení vypínače s doutnavkou
Samotná doutnavka se zapojuje paralelně k výstupům vypínače, aby její obvod fungoval v závislosti na stavu spínacích kontaktů pro hlavní zátěž. Při instalaci postupujte podle následujících bodů:
- Ověřte elektrické schéma konkrétního přístroje – někteří výrobci vyžadují přivedení nulového vodiče (světle modrý) přímo k vypínači pro napájení LED indikace.
- Dodržujte barevné značení vodičů dle norem ČSN – fázový vodič (hnědý, černý nebo šedý) zapojte na přívodní svorku L.
- Zkontrolujte pevnost spojů – uvolněný vodič v přístroji může způsobit blikání LED indikace nebo nebezpečné přehřívání kontaktů.
- Zajistěte dostatečnou montážní hloubku krabice – pro bezpečné uložení vodičů a přístroje je vyžadováno minimum 40 mm.
Odborná rada: Častou chybou při montáži vypínačů s LED je záměna orientační a signalizační funkce, což vede k opačnému chování světelné indikace, než jaké jste zamýšleli. Tento typ zapojení se hodí pro moderní interiéry vyžadující komfort, ale není vhodný pro ovládání úsporných LED žárovek nižší kvality, které mohou kvůli protékajícímu proudu přes doutnavku nepříjemně blikat. V rámci bezpečnosti elektro vždy před zahájením práce vypněte příslušný jistič a ověřte beznapěťový stav zkoušečkou.
| Typ indikace | Označení | Funkce |
|---|---|---|
| Orientační | So | Svítí při vypnutém světle (hledání ve tmě) |
| Signalizační | S | Svítí při zapnutém světle (kontrola stavu) |
Při vlastní montáži nezapomínejte, že maximální proudová zatížitelnost běžných vypínačů je 10 A. Pro instalaci používejte kabely typu CYKY-J 3×1,5 mm2, které odpovídají normám pro světelné okruhy. Pokud instalujete impulsní tlačítka (řazení 1/0), doporučuji použití relé s cívkou na 230 V AC, které zajistí spolehlivé ovládání bez trvalého napájení na samotném spínači.
Barevné značení vodičů a bezpečnostní normy ČSN
Při realizaci elektroinstalace a samotné montáži vypínačů je naprostou prioritou bezpečnost elektro. Základem úspěšné práce je dodržení normy ČSN 33 2000-7-701, která definuje požadavky na elektrické instalace v prostorách s vanou nebo sprchou a dalšími specifickými riziky. Každé elektrické schéma musí striktně respektovat barevné značení vodičů, aby nedošlo k záměně funkcí jednotlivých kabelů.
Fáze L, která přivádí napětí, je standardně označena hnědou, černou nebo šedou barvou izolace. Nulový pracovní vodič, označovaný jako nulák N, musí mít vždy světle modrou barvu. Ochranný vodič PE, zajišťující bezpečnost při poruše, je nezaměnitelně vyznačen žlutozelenou kombinací barev. Při práci se střídavým vypínačem nebo při řešení otázky, jak správně zapojit vypínač s třemi vodiči, postupujte vždy podle schématu zapojení spínače pro vlastní montáž.
- Průřez vodičů: pro běžné světelné okruhy použijte měděné vodiče s průřezem 1,5 mm2.
- Ochrana: ochranný vodič PE nesmí být nikdy přerušen ani využit jako pracovní vodič.
- Kontrola: před zapnutím jističe vždy ověřte správnost zapojení zkoušečkou napětí.
Odborná rada: Častou chybou je záměna pracovního a ochranného vodiče, což vede k nebezpečnému napětí na kovových částech svítidla. Tato montáž je vhodná pro technicky zdatné jedince, ale není určena pro osoby bez základní elektrotechnické kvalifikace. Pokud si nejste jisti správným postupem, vždy přizvěte odborníka, neboť neodborný zásah může způsobit úraz elektrickým proudem či požár.
Doporučení a kontroly po vlastní montáži spínačů
Po dokončení montáže vypínačů je nezbytná důsledná kontrola, která zajistí bezpečnost elektroinstalace a správnou funkčnost systému dle norem ČSN 33 2000-7-701. Před finálním zapnutím jističe ověřte, zda zapojení odpovídá elektrickému schématu a zda je dodrženo barevné značení vodičů: hnědá, černá nebo šedá pro fázi (L), světle modrá pro nulový vodič (N) a žlutozelená pro ochranný vodič (PE). Častá chyba: záměna fázového vodiče s pracovním nulovým vodičem, což u vypínačů s doutnavkou způsobuje jejich trvalé svícení nebo nefunkčnost střídavého vypínače (řazení 6). Na co si dát pozor: jakékoliv jiskření, bzučení nebo neobvyklý zápach po sepnutí vyžaduje okamžité odpojení napětí a kontrolu dotažení svorek.
Ověření bezpečnosti a funkční testy
Bezpečnost elektroinstalace vyžaduje systematický přístup k testování. Pro vlastní montáž vypínačů a světel doporučuji následující kroky:
- Kontrola mechanického upevnění vodičů v kontaktech spínače – u šroubových svorek ověřte dotažení, u bezšroubových zajistěte správné zasunutí měděného vodiče.
- Ověření napětí zkoušečkou na všech kontaktech dle schématu zapojení spínačů pro vlastní montáž – ujistěte se, že fáze (L) je připojena na vstupní svorku vypínače.
- Testování plynulosti chodu klapky vypínače bez drhnutí o rámeček – vícenásobné rámečky musí být instalovány v rovině s minimální montážní hloubkou krabice 40 mm.
- Zkouška funkčnosti světla při všech polohách spínače – u řazení 6 a 7 ověřte, že světlo reaguje na každý jednotlivý spínač v obvodu.
Tato kontrola funkčnosti odhalí skryté závady, jako jsou uvolněné spoje nebo špatně izolované části vodičů, které by při maximální proudové zatížitelnosti vypínače 10 A mohly způsobit přehřívání. Vlastní montáž je vhodná pro technicky zdatné jedince, kteří pracují s vodiči o průřezu 1,5 mm², avšak pro osoby bez odborného elektrotechnického vzdělání je vždy bezpečnější nechat instalaci prověřit odborníkem. Po každém zásahu do elektroinstalace je vysoce doporučena revize elektroinstalace certifikovaným revizním technikem, který ověří správnost a bezpečnost celého obvodu.
| Typ kontroly | Zaměření |
|---|---|
| Mechanická | Pevnost spojů ve svorkách a usazení v krabici |
| Elektrická | Správnost zapojení L, N, PE dle schématu |
| Funkční | Reakce světla na ovládací prvky (vypínače, tlačítka) |
| Bezpečnostní | Absence jiskření a správná izolace vodičů |
Odborná rada: Pokud instalujete vypínač s doutnavkou (označení S nebo So), pamatujte, že doutnavka se zapojuje paralelně k výstupům vypínače. U moderních LED svítidel se ujistěte, že zvolený typ vypínače je kompatibilní s příkonem světelného zdroje, aby nedocházelo k blikání.
Tipy pro řešení běžných problémů při zapojování spínačů
Nejčastější chyby při zapojení vypínačů a jak se jim vyhnout
Při realizaci elektroinstalace svépomocí často narazíte na situace, kdy světlo po instalaci nefunguje správně. Pokud pozorujete blikání světla, příčinou bývá téměř vždy špatné připojení vodičů v instalační krabici nebo uvolněný kontakt ve svorce. Vždy dbejte na dodržení barevného značení vodičů, kde hnědá nebo černá barva náleží fázi a modrá střednímu pracovnímu vodiči. Chyby zapojení, zejména záměna fázového vodiče a pracovního vodiče, vedou k nefunkčnosti ovládání světla nebo nebezpečným stavům.
- Pečlivě kontrolujte dotažení šroubových spojů, protože volný vodič zvyšuje přechodový odpor a zahřívání.
- U zapojení typu střídavý vypínač ověřte, zda jsou oba ovládací vodiče správně zapojeny do kontaktů označených šipkou.
- Při instalaci LED zdrojů s nízkým příkonem může doutnavka ve vypínači způsobovat blikání světla i ve vypnutém stavu.
Odborná rada: Pokud plánujete schéma zapojení spínačů pro vlastní montáž, vždy před manipulací vypněte příslušný jistič. Montáž vypínačů se hodí pro technicky zdatné jedince, ale není vhodná pro osoby bez základní znalosti bezpečnostních předpisů v elektro instalacích. Častá chyba: záměna fázového vodiče na výstupu vypínače, což může znemožnit správnou funkci světla.
Návody pro impulsní tlačítka a relé
Ovládání osvětlení pomocí impulsních tlačítek a relé představuje moderní alternativu ke klasické elektroinstalaci. Na rozdíl od běžného střídavého vypínače, který fyzicky přerušuje obvod, impulsní tlačítko pouze vyšle krátký signál do paměťového relé. Toto relé pracuje na napětí 230 V AC a po obdržení impulsu změní stav svých kontaktů. Tato metoda umožňuje ovládat jedno svítidlo z libovolného počtu míst bez složitého propojování vodičů.
Při instalaci oceníte úsporu materiálu, neboť impulsní tlačítko plně využívá dvoužilový kabel o průřezu 1 mm². Pro správnou montáž vypínačů tohoto typu dodržujte následující technické zásady:
- Používejte pouze tlačítka s pružinovým mechanismem, která se po stisku vrací do původní polohy.
- Relé instalujte do rozvodnice na DIN lištu, kde je zajištěna bezpečnost elektro.
- Dodržujte barevné značení vodičů a elektrické schéma dodané výrobcem relé.
Odborná rada: Častou chybou při vlastní montáži je záměna impulsního tlačítka za klasický spínač, což způsobí trvalé sepnutí relé. Tento systém se hodí pro rozsáhlé systémy osvětlení, ale není vhodný pro ovládání zásuvkových okruhů. Pokud řešíte, jak správně zapojit vypínač s třemi vodiči v klasickém zapojení, vězte, že u impulsního ovládání vám postačí pouze dva vodiče vedoucí k tlačítkům.
Specifika montáže a kompatibilita s různými typy osvětlení
Při plánování elektroinstalace musíte vždy zohlednit parametry světelného zdroje, neboť kompatibilita vypínačů s různými typy osvětlení zásadně ovlivňuje životnost systému. LED osvětlení vyžaduje vypínače s dostatečnou rezervou pro startovací proud, jinak hrozí blikání nebo zničení elektroniky. Halogenové osvětlení a klasické zářivky jsou naopak náročnější na zátěž kontaktů, kde při nesprávném dimenzování dochází k jejich opékání.
Praktické tipy pro vlastní montáž vypínačů a světel
Při montáži vypínačů dbejte na dodržení standardů pro bezpečnost elektro a barevné značení vodičů. Fázový vodič (hnědá nebo černá barva) musí vždy vést do vypínače, nikoliv přímo do svítidla.
- Používejte vypínače s certifikací pro LED zdroje, které eliminují blikání.
- U zářivek s předřadníkem zajistěte, aby střídavý vypínač odpovídal jmenovitému proudu.
- Schéma a zapojení světla s vypínačem vždy kontrolujte podle přiloženého návodu výrobce.
Častá chyba: Záměna fázového a středního vodiče při zapojení, což vede k trvalému napětí v objímce i po vypnutí. Pro běžné domácí použití se tyto komponenty hodí každému, kdo rozumí základům elektrotechniky, ale montáž se nehodí laikům, kteří neovládají práci s multimetrem a postupy bezpečného odpojení obvodu.
