Správné nastavení průtoku v topném systému a teploty zpátečky přímo ovlivňuje tepelný komfort i celkovou efektivitu vytápění. Pomocí hydraulického vyvážení radiátorů zajistíte rovnoměrné šíření tepla v celém objektu a zabráníte zbytečnému přetěžování oběhového čerpadla.
🔑 Hlavní body
- Optimální tlak vody v topném systému je 1,0-1,5 bar ve studeném stavu.
- Průtoková teplota vody se liší podle typu topení: od 30 °C u podlahového topení až po 90 °C u starších radiátorů.
- Snížení průtokové teploty o 1 °C může ušetřit až 2,5 % nákladů na vytápění.
- Minimální průtok pro kotle je doporučený v rozmezí 10-30 % nominální hodnoty průtoku.
- Hydraulické vyvážení a správné nastavení ventilů zajišťují komfortní a efektivní vytápění.
Jak správně nastavit tlak vody v topném systému
Optimální tlak vody ve studeném topném systému se pohybuje v rozmezí 1,0 až 1,5 baru. U vícepodlažních domů je nutné udržovat tlak až 2 bary, aby bylo teplo spolehlivě přeneseno do radiátorů v nejvyšších patrech. Správný tlak je základním předpokladem pro efektivní hydraulické vyvážení a dlouhou životnost všech komponent systému.
Postup kontroly a regulace tlaku
Tlak vody v topném systému průběžně sledujte na manometru, který je standardně umístěn na těle kotle nebo v jeho bezprostřední blízkosti. Pokud tlak klesne pod 1 bar, proveďte doplňování vody do topení pomocí napouštěcího ventilu. Při nastavování průtoku v topném systému dbejte na to, aby tlak nepřekročil hodnotu 2,0 až 2,5 baru, při které se automaticky otevírá pojistný ventil a dochází k úniku vody do odpadu.
- Sledujte manometr v klidovém stavu, kdy je teplota zpátečky nízká a systém je vychladlý.
- Nízký tlak pod 1 bar způsobuje špatný oběh vody a může poškodit oběhové čerpadlo kavitací.
- Vysoký tlak nad 2,5 baru vede k přetížení pojistného ventilu a následné ztrátě tlaku v systému.
- Kontrolu tlaku provádějte minimálně 1x měsíčně, abyste předešli nečekaným výpadkům vytápění.
Odborná rada: Častou chybou je doplňování vody do systému, který je rozpálený na provozní teplotu. Vždy vyčkejte na vychladnutí vody, protože při zahřátí dochází k přirozené dilataci a tlak se zvýší o 0,2 až 0,5 baru. Toto nastavení je ideální pro majitele nemovitostí, kteří chtějí optimalizovat průtok v topném systému a předcházet zavzdušňování radiátorů. Postup se nehodí pro uživatele, kteří ignorují pravidelnou kontrolu manometru před zahájením topné sezóny, protože riskují poškození oběhového čerpadla.
Postup dolévání vody a odvzdušnění topení
Správná údržba tlaku je klíčová pro stabilní průtok v topném systému a efektivní provoz kotle. Doplňování vody do topení provádějte vždy při vypnutém oběhovém čerpadle, abyste předešli nasátí vzduchových bublin do oběhu. Pro bezpečný přenos vody použijte hadici vybavenou systémovým oddělovačem, který zabraňuje zpětnému průniku nečistot do rozvodů. Tento návod na úpravu průtoku a zpátečky v topení vám pomůže udržet optimální parametry soustavy.
- Vypnutí čerpadla – odpojte napájení oběhového čerpadla, aby se voda v systému ustálila.
- Připojení hadice – napojte hadici s oddělovačem na plnicí ventil a odvzdušněte ji, než otevřete přívod vody.
- Kontrola tlaku – pomalu dopouštějte vodu, dokud manometr neukáže hodnotu v rozmezí 1,5 až 2,0 bar, maximálně však 2,5 bar.
- Odvzdušnění radiátorů – otevřete odvzdušňovací klíč u každého tělesa, dokud nezačne vytékat pouze voda bez vzduchu.
- Kontrola systému – po odvzdušnění znovu zkontrolujte tlak a případně jej mírně upravte.
Odborná rada: Častou chybou je přeplnění systému nad 2,5 bar, což vede k nechtěnému odpuštění vody přes pojistný ventil. Tento postup se hodí pro běžné domovní systémy, nikoliv pro otevřené expanzní nádoby, kde je regulace tlaku odlišná. Správné odvzdušnění přímo ovlivňuje hydraulické vyvážení, čímž zajišťuje rovnoměrnou teplotu zpátečky v celém domě.
Význam průtokové teploty a teploty zpátečky v topném systému
Správné nastavení teplotních spádů je základem pro efektivní provoz každého topného systému. Průtoková teplota a teplota zpátečky přímo ovlivňují nejen tepelný komfort, ale i životnost zdroje tepla a celkovou spotřebu paliva či elektřiny.
Co je průtoková teplota a jak ji správně nastavit?
Průtoková teplota představuje teplotu otopné vody, která vystupuje ze zdroje tepla a proudí do radiátorů nebo podlahového topení. Její hodnota se běžně pohybuje od 30 °C u moderních nízkoteplotních systémů až po 90 °C u starších instalací s nízkou izolací budovy. Správné nastavení průtoku v topném systému vyžaduje zohlednění tepelných ztrát objektu. Pokud je izolace budovy kvalitní, postačí nižší teplota vody, což zvyšuje účinnost celého systému. Častá chyba při nastavování je snaha o příliš vysokou teplotu v přechodném období, kdy objekt nevyžaduje maximální výkon. Na co si dát pozor: příliš vysoká průtoková teplota v systému s tepelným čerpadlem drasticky snižuje jeho topný faktor, což vede k neúměrně vysokým účtům za elektřinu.
Co je teplota zpátečky a proč je důležitá?
Teplota zpátečky je teplota vody, která se vrací do kotle nebo čerpadla poté, co odevzdala své teplo v otopných tělesech. Sledování tohoto parametru je zásadní pro hydraulické vyvážení systému. Pokud se vám nedaří dosáhnout rovnoměrného vytápění, řešením může být právě úprava průtoku radiátorů. U plynových kondenzačních kotlů platí, že čím je zpátečka topení chladnější, tím efektivněji kotel kondenzuje a tím vyšší je jeho účinnost. Optimální hodnoty průtoku a zpátečky v topném systému by měly být vždy v souladu s projektovou dokumentací, aby byl zajištěn minimální průtok kotle a zabránilo se jeho cyklování.
| Typ topení | Průtoková teplota (°C) | Zpátečka (°C) |
|---|---|---|
| Podlahové topení | 30 – 40 | 25 – 35 |
| Radiátory (nízkoteplotní) | 45 – 55 | 35 – 45 |
| Radiátory (vysokoteplotní) | 65 – 80 | 50 – 60 |
Jak snížení průtokové teploty ovlivňuje náklady na vytápění?
Fyzikální zákony jsou v tomto ohledu neúprosné: snížení průtokové teploty o 1 °C může ušetřit až 2,5 % nákladů na vytápění. Tato úspora je nejvíce patrná u kondenzačních kotlů a tepelných čerpadel, kde je účinnost přímo závislá na teplotním spádu. Optimalizace zpátečky v topném rozvodu tedy není pouze otázkou komfortu, ale především ekonomickou nutností. Tento přístup se hodí zejména pro majitele novostaveb nebo rekonstruovaných domů s dobrou izolací budovy. Naopak, pro staré budovy s neizolovanými stěnami a malými radiátory se příliš nízké teploty nehodí, protože by nedokázaly pokrýt tepelné ztráty objektu a zajistit požadovanou pokojovou teplotu.
Jak optimálně nastavit tepelné čerpadlo?
Tepelné čerpadlo pracuje nejefektivněji, když je průtoková teplota udržována co nejníže, ideálně kolem 35 °C. Jak správně vyvážit průtok a zpátečku v radiátorovém systému u čerpadla? Klíčem je zajistit dostatečný průtok vody, který umožní čerpadlu odebírat teplo z výměníku bez nutnosti vysokého přehřívání vody. Odborná rada: Pokud provozujete tepelné čerpadlo, vyhněte se přivírání termostatických hlavic na všech radiátorech najednou, protože tím narušíte minimální průtok kotle a čerpadlo se může kvůli vysokému odporu vypnout nebo přejít do havarijního režimu. Správné nastavení vyžaduje trpělivost a postupné ladění ventilů v celém domě.
Jak optimalizovat průtok radiátorů a topné křivky
Optimalizace otopné soustavy vyžaduje precizní nastavení, které zajistí rovnoměrné vytápění všech místností a úsporu paliva. Následující návod na úpravu průtoku a zpátečky v topení vám pomůže dosáhnout ideálního hydraulického vyvážení celého systému.

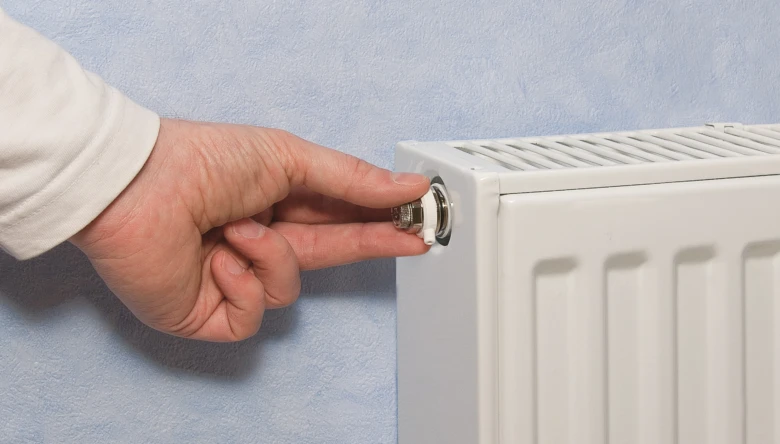

Nastavení ventilů radiátorů
Termostatický ventil reguluje průtok vody do otopného tělesa na základě aktuální teploty v místnosti. Pro správné nastavení průtoku radiátorů pro efektivní vytápění musíte využít přednastavitelný prstenec na ventilu, který omezuje maximální průtok v topném systému.
- Sejmutí hlavice – odšroubujte termostatickou hlavici pro přístup k regulačnímu prstenci.
- Nastavení stupnice – otáčejte prstencem na požadovanou hodnotu podle projektu topení.
- Kontrola zpátečky – ověřte, zda teplota zpátečky topení není příliš vysoká, což značí příliš rychlý průtok.
Nastavení topné křivky
Topná křivka optimalizuje výkon topení tím, že určuje závislost průtokové teploty na venkovní teplotě. Při poklesu venkovní teploty kotel automaticky zvyšuje teplotu topné vody, aby udržel tepelný komfort. Správným nastavením křivky zabráníte přetápění interiéru a zbytečným ztrátám při distribuci tepla.
Odborná rada: Pokud je v domě stále chladno i při vyšších teplotách, křivku mírně posuňte směrem nahoru, nikoliv pouze zvyšováním průtoku.
Doporučení pro různé typy budov
Efektivita vytápění závisí na tepelně izolačních vlastnostech objektu. Starší budovy s horší izolací vyžadují vyšší průtokové teploty pro překonání tepelných ztrát stěnami. Naopak moderní nízkoenergetické domy pracují efektivněji s nízkým teplotním spádem.
Častá chyba: U moderních systémů s tepelným čerpadlem dochází k častému podcenění hodnoty minimální průtok kotle, což vede k cyklování zařízení. Tento postup se hodí pro majitele rodinných domů, ale není vhodný pro neodborné zásahy do rozsáhlých bytových rozvodů bez měřicí techniky.
Hydraulické vyvážení a regulace minimálních průtoků v topném systému
Správné nastavení průtoku v topném systému je základním předpokladem pro efektivní provoz kotle a rovnoměrné vytápění všech místností. Nedostatečný průtok vody může vést k rychlému opotřebení oběhového čerpadla nebo k přehřívání výměníku v kotli.
Minimální průtok podle typu zařízení
Každý kotel vyžaduje pro bezpečný provoz minimální průtok, který se obvykle pohybuje v rozmezí 10 až 30 % nominálního průtoku. Dodržení této hodnoty chrání zařízení před takzvaným potrubním zkratem, kdy se příliš horká voda vrací ihned zpět do kotle. Nízký průtok v topném systému způsobuje cyklování zdroje tepla, což výrazně zvyšuje spotřebu plynu či elektřiny.
| Typ zdroje tepla | Minimální průtok (%) | Doporučená regulace |
|---|---|---|
| Kondenzační kotel | 20 – 30 % | Řízená čerpadlem |
| Tepelné čerpadlo | 15 – 25 % | Průtokoměry |
| Klasický plynový kotel | 10 – 20 % | Termostatické ventily |
Odborná rada: Častou chybou při instalaci je podcenění dimenzí potrubí, které pak omezuje celkový průtok vody a znemožňuje správné vyvážení systému.
Princip hydraulického vyvážení
Hydraulické vyvážení zajišťuje rovnoměrné rozdělení tepla v celém objektu pomocí cíleného nastavení průtoku radiátorů. Bez tohoto seřízení dochází k situaci, kdy radiátory blízko zdroje topí příliš, zatímco vzdálené větve zůstávají studené. Regulace průtoku topení probíhá pomocí ventilů, které brzdí nadbytečný průtok v preferovaných větvích a umožňují tak ohřev i posledního radiátoru v systému.
Tento postup je ideální pro majitele nemovitostí s komplexními rozvody, ale není nezbytný u velmi malých systémů se dvěma či třemi radiátory. Správné hydraulické vyvážení současně optimalizuje teplotu zpátečky, což zvyšuje účinnost kondenzačních kotlů a tepelných čerpadel. Pokud je zpátečka topení příliš teplá, systém ztrácí efektivitu, což indikuje potřebu úpravy průtoků na jednotlivých armaturách.
Dopady nesprávného nastavení průtoku a zpátečky na životnost systému
Nesprávné nastavení průtoku v topném systému představuje zásadní riziko pro dlouhodobou funkčnost všech komponent. Pokud průtok vody klesne pod minimální hranici 10 až 30 % nominální hodnoty, dochází v oběhovém čerpadle k jevu zvanému kavitace, která fyzicky poškozuje oběžné kolo a ložiska. Časté chyby při nastavování průtoku a zpátečky zahrnují podcenění hydraulického vyvážení, což vede k nerovnoměrnému ohřevu a zvýšenému namáhání kotle.
Dopady nesprávného nastavení průtoku a zpátečky se projevují následovně:
- Rychlejší vznik koroze vlivem nedostatečné cirkulace a usazování korozních částic v místech s nízkou rychlostí proudění.
- Poškození výměníku tepla v důsledku tepelných šoků, způsobených teplotou zpátečky, která klesne pod rosný bod spalin.
- Zkrácení životnosti čerpadla, které musí překonávat vysoké odpory v nevyvážené otopné soustavě nebo trpí při provozu pod minimálním průtokem.
- Nadměrná spotřeba energie, neboť systém nedosahuje optimální účinnosti a vyžaduje vyšší průtokové teploty pro dosažení tepelného komfortu.
| Problém | Důsledek pro systém |
|---|---|
| Tlak pod 1,0 bar | Špatný oběh vody a riziko kavitace čerpadla |
| Tlak nad 2,5 bar | Únik vody přes pojistný ventil do odpadu |
| Nízký průtok | Usazování nečistot a poškození výměníku |
| Vysoká teplota zpátečky | Snížení účinnosti kondenzačních kotlů |
Odborná rada: Vždy dodržujte minimální průtok kotle stanovený výrobcem, abyste předešli přehřívání výměníku a vzniku vzduchových kapes. Nastavení průtoku radiátorů musí reflektovat projektovanou tepelnou ztrátu místností, nikoliv pouze subjektivní pocit tepla. Tento postup se hodí pro majitele moderních kondenzačních kotlů a tepelných čerpadel, kteří chtějí optimalizovat provozní náklady. Naopak jej nedoporučuji provádět bez základní znalosti hydraulických parametrů vaší otopné soustavy, protože neodborný zásah může vést k úplnému odstavení systému.
Pozor na častou chybu: Při doplňování vody do topení zapomínají uživatelé na vypnutí oběhového čerpadla, což může vést k zavzdušnění systému nebo poškození čerpadla v důsledku kolísání tlaku. Vždy po každém zásahu do průtoku proveďte odvzdušnění radiátorů pomocí odvzdušňovacího klíče, aby se eliminovaly vzduchové kapsy, které snižují efektivitu přenosu tepla.
Časté dotazy k úpravě průtoku a zpátečky v topení
Otázka: Jaký je optimální tlak vody v topném systému za studena?
Optimální tlak se pohybuje v rozmezí 1,0 až 1,5 baru. U vícepodlažních domů může být nutné nastavení až na 2 bary.
Otázka: Jak postupovat při doplňování vody do topení?
Vypněte oběhové čerpadlo, připojte propláchnutou hadici s oddělovačem a pomalu dopouštějte vodu. Sledujte manometr, abyste nepřekročili limit 2,5 baru.
Otázka: Co je průtoková teplota a jaká je její ideální hodnota?
Průtoková teplota udává teplotu vody opouštějící kotel. Pro podlahové topení je ideální 30 až 40 stupňů, pro radiátory 50 až 75 stupňů.
Otázka: Jak nastavit průtok na termostatickém ventilu?
Otáčením nastavovacího prstence pod hlavicí omezíte maximální průtok vody. Tímto úkonem provedete základní hydraulické vyvážení soustavy.
Otázka: Co způsobuje příliš nízký průtok vody?
Nedostatečný průtok v topném systému vede ke kavitaci čerpadla a vzniku vzduchových kapes. Zároveň hrozí riziko přehřátí výměníku kotle.
Otázka: Jaký je minimální průtok kotle?
Minimální průtok kotle by měl dosahovat 10 až 30 procent nominální hodnoty. Nižší hodnoty mohou vyvolat chybové hlášení elektroniky kotle.
Otázka: Proč je důležité hydraulické vyvážení topení?
Správné vyvážení zajistí rovnoměrné rozdělení tepla v celém objektu. Zamezíte tak přetápění jedněch místností na úkor druhých a zvýšíte efektivitu čerpadla.
Otázka: Jak často kontrolovat tlak v topení?
Doporučuji vizuální kontrolu tlaku minimálně jednou měsíčně. Výrazné kolísání tlaku signalizuje vadnou expanzní nádobu nebo únik vody.
Otázka: Jaký vliv má snížení průtokové teploty o 1 stupeň Celsia?
Snížení teploty vody o 1 stupeň může ušetřit až 2,5 procenta nákladů na palivo. Moderní kotle pracují efektivněji při nižších provozních teplotách.
Otázka: Jak se provádí odvzdušnění radiátorů?
Pomocí odvzdušňovacího klíče pomalu povolte ventil, dokud nezačne vytékat pouze voda bez bublinek. Tento postup opakujte u všech těles v domě.
Otázka: Jaké jsou důsledky nesprávného nastavení zpátečky?
Nízká teplota zpátečky u kotlů na tuhá paliva způsobuje dehtování a korozi. U tepelných čerpadel zase nesprávný průtok snižuje celkový topný faktor.
Otázka: Jakou roli hraje kvalita vody v topném systému?
Chemicky upravená voda s optimálním pH minimalizuje korozi vnitřních rozvodů. Odborná rada: vyhněte se neupravené studniční vodě s vysokým obsahem minerálů.
Otázka: Jaké jsou nejčastější chyby při nastavování průtoku?
Častá chyba spočívá v plném otevření všech ventilů bez ohledu na vzdálenost od kotle. Tím dochází k hydraulickému zkratu a podchlazení vzdálených radiátorů.
Otázka: Jak nastavit topnou křivku podle typu budovy?
Starší budovy s horší izolací vyžadují vyšší teploty 75 až 90 stupňů. Moderní novostavby s podlahovým vytápěním pracují efektivně v rozsahu 30 až 55 stupňů.
Otázka: Kdy je vhodné upravovat průtok a zpátečku v topném systému?
Úprava je nutná po výměně zdroje tepla nebo při změně tepelně izolačních vlastností objektu. Hodí se pro každého, kdo chce optimalizovat spotřebu energie.
