Správné propojení dvou různých elektrických vodičů: postup a tipy

Propojení dvou různých elektrických vodičů vyžaduje správnou metodu, která zajistí bezpečný a spolehlivý kontakt. Mezi nejčastější způsoby patří použití svorek Wago, lisování vodičů nebo pájení, přičemž každý z nich má své výhody i omezení. Správným postupem minimalizujete riziko poruch a prodloužíte životnost elektroinstalace.

Jak bezpečně připravit vodiče před spojením

Před spojením dvou různých elektrických vodičů je klíčové zajistit bezpečnost elektroinstalace správným vypnutím a přípravou vodičů. Vypnutí jističe a ověření nulového napětí zkoušečkou minimalizuje riziko úrazu. Následně je potřeba vodiče odizolovat na přesnou délku podle typu svorky bez poškození jádra a dodržet pravidla PUE, která zakazují kroucení vodičů kvůli bezpečnosti a spolehlivosti spoje.

Jak bezpečně vypnout a ověřit elektrický obvod před prací

Před jakýmkoliv zásahem do elektrických vodičů je nutné vypnout příslušný jistič v rozvaděči. Tento krok odpojí proud a zabraňuje úrazu elektrickým proudem. Po vypnutí je nezbytné použít elektrikářskou zkoušečku napětí, která ověří, zda je obvod skutečně bez napětí. Tento postup odpovídá požadavkům PUE (Pravidla pro užívání elektrických zařízení) a tvoří základ bezpečnosti elektroinstalace. Bez tohoto ověření hrozí nebezpečí zásahu elektrickým proudem.

Jak správně odizolovat různé typy vodičů před spojením

Odizolování vodičů by mělo odpovídat délce určené pro daný typ svorky, obvykle 8-12 mm. Izolaci odstraňte přesně, aby nedošlo k poškození měděného nebo hliníkového jádra, což by mohlo ohrozit kvalitu spojení. Při práci se svorkami Wago, lisováním vodičů nebo pájením elektroinstalace je přesné odizolování zásadní. Podle pravidel PUE je zakázáno kroucení vodičů, protože může poškodit izolaci a způsobit selhání spoje.

Proč je kroucení vodičů zakázáno a jaké jsou důsledky

PUE výslovně zakazuje kroucení vodičů před spojením, protože snižuje kvalitu kontaktu mezi vodiči a zvyšuje riziko přehřátí spoje. Nekvalitní kontakt může vést k postupnému selhání elektroinstalace, vzniku oxidace a v nejhorším případě až k požáru. Správné propojení vodičů včetně měděného a hliníkového vodiče vyžaduje použití vhodných elektrických konektorů nebo svorek bez kroucení. Takové spojení zaručuje stabilní elektrické vodiče spojení a bezpečnost elektroinstalace.

Volba správné metody spojení podle typu a průřezu vodičů

Pro správné propojení dvou různých elektrických vodičů je klíčové zvolit vhodnou metodu spojení podle typu materiálu a průřezu vodičů. Každý způsob – svorky, lisování, pájení či svařování – má své výhody a omezení, které ovlivňují bezpečnost elektroinstalace a dlouhodobou spolehlivost spoje.

Výběr svorek a konektorů podle materiálu a průřezu

Při výběru svorek je nutné zohlednit materiál vodiče – měděné vodiče vyžadují jiné svorky než hliníkové, protože rozdílná elektrochemie může způsobit korozi spojů. Svorky Wago jsou široce používané díky univerzálnosti a snadné instalaci, přičemž umožňují bezpečné spojení jak měděných, tak hliníkových vodičů různých průřezů. Pro menší průřezy vodičů do 25 mm² se často doporučuje lisování, které zajišťuje pevné mechanické a elektrické spojení.

Tip: Při spojování měděného a hliníkového vodiče je třeba použít svorky určené speciálně pro tento účel, aby se zabránilo oxidaci a zajištěna bezpečnost elektroinstalace.

Jaké metody použít pro spojení dvou rozdílných kabelů

Pro propojení různých vodičů je možné použít svorky Wago, které zvládnou různé průměry a materiály bez nutnosti speciálního nářadí. Lisování vodičů je vhodné zejména pro větší průřezy do 25 mm², kdy je potřeba pevné a trvanlivé spojení. Pájení elektroinstalace se používá především tam, kde je vyžadována vysoká spolehlivost a trvalost spoje, například u měděných vodičů. Svařování je méně běžné, ale velmi spolehlivé pro speciální aplikace.

Tipy pro správné propojení dvou vodičů s různým materiálem

Při spojování měděných a hliníkových vodičů byste měli vždy použít speciální svorky Wago nebo jiné konektory určené pro tyto materiály, protože rozdílná elektrochemie může vést k oxidaci a uvolnění spoje. Izolace spojů musí být kvalitní, aby nedošlo k vlhkosti a korozi. Častou chybou je použití běžných svorek, které nejsou určeny pro hliník, což výrazně snižuje bezpečnost elektroinstalace. Pro bezpečné propojení vodičů různých průměrů vybírejte svorky s možností připojení více průřezů v jednom spoji.

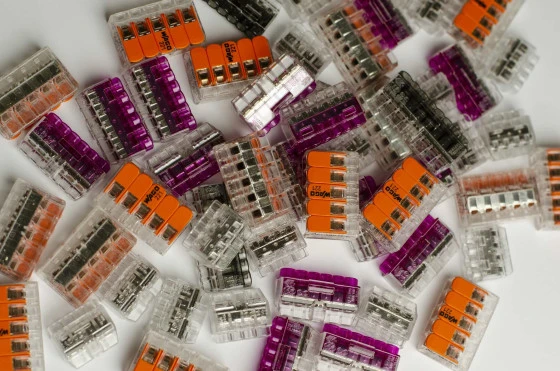

Použití svorek Wago a šroubových svorkovnic

Svorky Wago představují moderní a bezpečný způsob, jak propojit dva různé elektrické vodiče bez použití pájení. Umožňují rychlé spojení vodičů různých průměrů i materiálů, například měděných a hliníkových, což je často komplikované jinými metodami. Svorky série 221 a 222 pracují na principu pružinového upínání, které zaručuje pevný kontakt a dlouhodobou spolehlivost bez potřeby lisování vodičů.

Šroubové svorkovnice, známé také jako čokoládky, pevně upevňují vodič pomocí šroubu. Jsou vhodné pro instalace, kde je třeba zajistit izolaci spojů a odolnost například proti vlhkosti. Použití svorek Wago i svorkovnic podporuje bezpečnost elektroinstalace a snižuje riziko špatného kontaktu.

1. Odizolování vodičů – odstraňte izolaci na délku 10-12 mm pomocí vhodného nářadí, aby nedošlo k poškození měděného jádra.

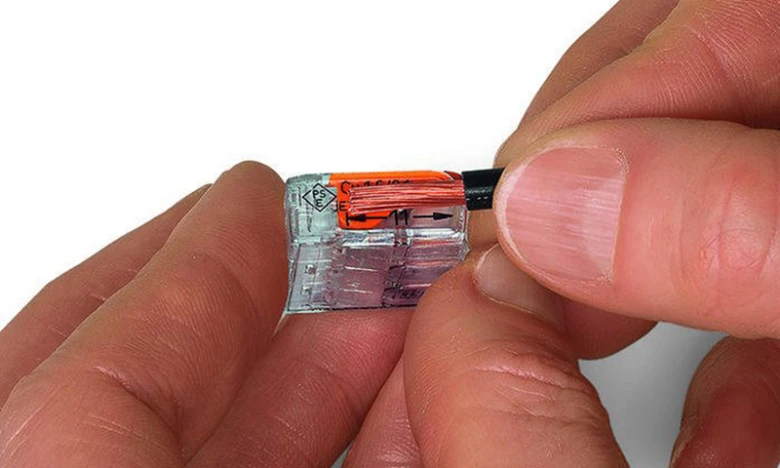

2. Vložení vodiče do svorky Wago – zasunujte vodič až na doraz pod páčku.
3. Uzavření páčky – pevně spustíte páčku dolů, čímž vodič zajistíte.
4. Upevnění vodičů ve šroubové svorkovnici – vložte vodič do otvoru a pevně dotáhněte šroub.
5. Kontrola izolace spojů – ujistěte se, že žádná měděná část není odkrytá.

Tip: Pro spojení měděného a hliníkového vodiče se svorkami Wago platí, že pružinový mechanismus minimalizuje korozi a zajišťuje bezpečné elektrické vodiče spojení bez nutnosti pájení elektroinstalace. Pro koho se to hodí: domácí i profesionální instalace vyžadující rychlý a spolehlivý spoj. Naopak nevhodné jsou situace s extrémními teplotními výkyvy, kde je lepší použít specializované metody.

Lisování, pájení a svařování vodičů – postupy a tipy

Pro propojení dvou různých elektrických vodičů je nezbytné zvolit metodu podle materiálu, průřezu a požadované trvanlivosti spoje. Lisování, pájení a svařování patří mezi hlavní techniky, přičemž každá vyžaduje specifické nástroje a dodržení bezpečnostních pravidel dle PUE. Následuje podrobný přehled těchto postupů včetně doporučení pro bezpečnou a spolehlivou elektroinstalaci.

Postup lisování

Lisování vodičů se používá pro kabely do průřezu 25 mm², vhodné jsou měděné i hliníkové vodiče. Pomocí hydraulických nebo manuálních lisovacích kleští se vodič vloží do speciálního pouzdra z mědi, hliníku nebo mosazi, které se stlačí tak, aby vznikl pevný a elektricky vodivý spoj. Tato metoda minimalizuje riziko poškození izolace a zajišťuje trvalý kontakt bez nutnosti pájení. Pro bezpečnost elektroinstalace je klíčové používat lisovací pouzdra odpovídající materiálu a průřezu vodiče a správné lisovací kleště. Nesprávné použití může vést k přehřívání spoje a následnému selhání kontaktu.

Postup pájení

Pájení je vhodné především pro slaboproudé obvody a drobné opravy elektroinstalace. Kvalitní pájení vyžaduje páječku s výkonem přibližně 30-60 W, kalafunu pro odstranění oxidů a pájku s nízkým bodem tání (například slitina cínu a olova nebo bezolovnatá alternativa). Při pájení je nutné vodiče nejprve odizolovat, očistit a ošetřit kalafunou, která zlepšuje přilnavost pájky. U vícežilových vodičů se jednotlivá vlákna vinou dohromady, spoj se zahřeje a přidá se pájka, čímž vznikne pevný a vodivý spoj. Po dokončení je třeba spoj důkladně zaizolovat izolační páskou nebo smršťovací bužírkou. Pájení není doporučeno pro vodiče s průřezem nad 6 mm² ani pro silové kabely kvůli riziku přehřátí a mechanického poškození spoje.

Postup svařování

Svařování vodičů představuje nejtrvanlivější a nejspolehlivější metodu spojení, avšak vyžaduje profesionální vybavení a zkušenosti. Při svařování se vodiče roztaví v místě spoje, což umožňuje spojit i vodiče různých materiálů a průřezů bez mechanických spojovacích prvků. Tento postup se uplatňuje zejména v průmyslových instalacích a tam, kde je požadována maximální pevnost spoje. Nesprávné svařování může způsobit vyhoření jader vodičů a ztrátu kontaktu, proto je nutné roztavit zakončení lanka a spojit jej s jednotlivými vlákny. Pro běžné domácí elektroinstalace je svařování méně praktické a často zbytečně náročné.

Tip: Pro bezpečné propojení vodičů různých průřezů a materiálů doporučuji využít bezšroubové svorky Wago série 221 nebo 222, které umožňují pevný, rychlý a spolehlivý spoj bez nutnosti pájení či lisování.

Častá chyba: Používání kroucení vodičů bez dalšího zajištění vede k riziku uvolnění spoje vlivem tepelné roztažnosti a následnému přehřívání nebo zkratu.

Pro koho se to hodí: Lisování a svorky Wago jsou ideální pro pevné a rychlé spoje v silnoproudých instalacích s vodiči do 25 mm². Pájení je vhodné pro slaboproudé a opravářské práce s menšími průřezy. Svařování je určeno pro průmyslové aplikace vyžadující maximální pevnost spoje.

Pro koho NE: Pájení není vhodné pro silové kabely nad 6 mm² a svařování není praktické pro běžné domácí elektroinstalace bez specializovaného vybavení. Lisování nesprávnými pouzdry nebo kleštěmi může vést k nebezpečným závadám spoje.

Izolace a ochrana spojů – jak na bezpečné zakončení

Pro bezpečné zakončení elektrických spojů je nezbytné zajistit kvalitní izolaci, která zabrání vzniku zkratu a ochránní spoj před vlhkostí i mechanickým poškozením. Moderní bezšroubové svorky Wago série 221 a 222 poskytují dostatečnou ochranu bez nutnosti dodatečné izolace díky integrovaným krytům a pevné fixaci vodičů. Tyto svorky umožňují bezpečné spojení měděných i hliníkových vodičů různých průměrů do 4 mm² a eliminují riziko uvolnění kontaktu způsobené tepelnou roztažností materiálu.

Při použití metod lisování nebo pájení elektroinstalace je však nutné spoj navíc chránit vhodnou izolací. Doporučuje se použít izolační pásku s minimální tloušťkou 0,15 mm, izolační váleček z PVC nebo tepelně smrštitelnou hadičku s průměrem odpovídajícím průřezu vodiče. Tepelně smrštitelná hadička se upevňuje stahovací páskou a zahřívá horkovzdušnou pistolí na teplotu kolem 120 °C, čímž vznikne pevná, voděodolná a mechanicky odolná izolace. Tento způsob izolace výrazně snižuje riziko koroze kontaktů a zkratu, což je kritické zejména u spojů mezi vodiči různých materiálů a průřezů.

Tip: Častou chybou je nedostatečné zakrytí spoje izolační páskou nebo použití nekvalitní pásky, která ztrácí pružnost a lepivost již po několika měsících. To vede k postupnému odhalení spoje a vzniku nebezpečných stavů.

Pro použití ve vlhkých nebo venkovních prostorách doporučuji svorkovnice s krytím IP67, které zajišťují ochranu proti ponoření do vody do hloubky 1 metru po dobu 30 minut. V těchto případech je vhodné spoj navíc opatřit tepelně smrštitelnou hadičkou, aby byla zajištěna dlouhodobá bezpečnost elektroinstalace.

Pro koho se to hodí: Izolace pomocí svorek Wago bez dodatečné pásky je ideální pro běžné domácí instalace a rychlé opravy, kde je nutná spolehlivost bez složitého nářadí. Naopak lisování a pájení s následnou izolací tepelně smrštitelnou hadičkou se hodí pro profesionální elektroinstalace a místa s vyššími nároky na odolnost a trvanlivost spoje.

Dodržení správné izolace spojů výrazně přispívá k bezpečnosti elektroinstalace, minimalizuje riziko požáru a prodlužuje životnost elektrických vodičů.

Spojování vodičů různých materiálů, např. měď a hliník

Spojování měděného a hliníkového vodiče vyžaduje použití speciálních svorek a konektorů odolných proti galvanické korozi, která vzniká při přímém kontaktu těchto kovů. Běžné svorky bez antikorozní úpravy mohou způsobit nekvalitní spojení, přehřátí a zkrat, což ohrožuje bezpečnost elektroinstalace a může vést k požáru. Proto je nutné použít svorky určené přímo pro spojení mědi a hliníku, například s povrchovou úpravou z mosazi nebo speciální antikorozní vrstvou.

Pro spojení vodičů různých průřezů a materiálů se často doporučují bezšroubové svorky Wago série 221 nebo 222 s krytím IP67, které zajišťují vodotěsnou izolaci a mechanickou pevnost spoje. Tyto svorky umožňují jednoduchou instalaci – vodič se odizoluje na délku podle měřítka na svorce, vloží se do svorky a páčka se spustí, čímž se vodič bezpečně fixuje. Svorky Wago jsou vhodné i pro amatéry, protože eliminují riziko špatného utažení a zajišťují trvalý kontakt bez kroucení vodičů, které PUE zakazuje.

Další spolehlivou metodou je lisování vodičů pomocí speciálních lisovacích konektorů a kleští, přizpůsobených materiálu vodiče (měď, hliník nebo kombinace). Lisování vytváří pevné mechanické a elektrické spojení, vhodné pro vodiče do průřezu 25 mm². Při lisování je nezbytné použít správný typ pouzdra, aby nedocházelo k poškození vodiče a galvanické korozi.

Izolace spojů musí být provedena materiály odolnými vůči vlhkosti, mechanickému poškození a teplotám do 125 °C. V případě použití svorek Wago s krytím IP67 není nutná dodatečná izolace, u jiných spojů doporučuji použít izolační pásku, smršťovací hadičku nebo izolační váleček, které zajistí dlouhodobou ochranu spoje.

Častá chyba: Použití běžných šroubových svorek nebo kroucení vodičů bez antikorozní ochrany vede k postupnému zhoršování kontaktu a přehřívání spoje. Takové spoje jsou nebezpečné a porušují platná pravidla PUE.

Pro koho se to hodí: Tento postup je vhodný pro domácí elektroinstalace, kde je potřeba spojit měděné a hliníkové vodiče bezpečně a rychle, například při výměně nebo prodloužení kabeláže svítidel. Nevhodné je použití těchto metod u velmi vysokých proudů nad 25 A bez odborné konzultace a profesionálního svařování.

—

—

Tip: Při spojování měděného a hliníkového vodiče vždy ověřte, zda svorka nebo konektor má certifikaci pro tento typ spojení a zda je vybaven antikorozní ochranou. Použití nevhodných materiálů může vést k nevratnému poškození elektroinstalace a ohrožení bezpečnosti.

Specifika spojování vodičů v prostředí s vysokou vlhkostí

Pro bezpečné spojení elektrických vodičů v prostředí s vysokou vlhkostí je nezbytné použít vodotěsné svorkovnice s krytím IP67. Takové svorky Wago jsou vybavené gumovým těsněním, které brání vniknutí vody a zabraňuje korozi spojů. Při spojování vodičů různých průřezů a barev je vhodné kombinovat lisování vodičů s kvalitní izolací spojů, případně doplnit pájení elektroinstalace pro lepší vodivost a mechanickou pevnost. Izolace spoje zároveň minimalizuje riziko přehřátí a zkratu. Pravidelná kontrola a testování spoje pomáhají zajistit dlouhodobou bezpečnost elektroinstalace. Tímto způsobem lze spolehlivě zjistit, jak bezpečně propojit dva dráty s různými průřezy i materiály bez rizika poškození vlivem vlhkosti.

Dlouhodobá spolehlivost spojení a testování metod

Dlouhodobá spolehlivost spojení elektrických vodičů závisí především na správné technice spojení a kvalitě použitých materiálů, jako jsou svorky Wago nebo lisování vodičů. Pro zvýšení odolnosti spojů vůči teplotním výkyvům a vlhkosti je nezbytné zajistit pečlivou izolaci spojů a správnou ochranu proti vnějším vlivům. Testování spojů zahrnuje pravidelnou vizuální kontrolu a měření odporu, které pomáhá odhalit případné zhoršení kontaktu a tím předchází poruchám.

Jak bezpečně spojit dva vodiče různých barev a průřezů

Pro domácí kutily doporučuji tyto jednoduché postupy testování a údržby:

• Pravidelně kontrolujte spoje na známky oxidace nebo uvolnění
• Měřte elektrický odpor spoje multimetricky, ideálně pod 0,1 ohmu
• Vyvarujte se zanedbání izolace, která chrání spoj před vlhkostí
• U spojení měděného a hliníkového vodiče používejte speciální spojovací prvky určené pro oba materiály

Tip: Dlouhodobá spolehlivost a testování různých spojovacích metod v domácích podmínkách zajistí bezpečnost elektroinstalace a minimalizuje riziko poruch.

Bezpečnostní normy a certifikace spojovacích materiálů

Používání spojovacích materiálů s platnou certifikací výrazně zvyšuje bezpečnost elektroinstalace a spolehlivost elektrického vodiče spojení. Normy PUE (Provozní ustanovení elektrotechnická) a ČSN detailně stanovují požadavky na kvalitu a bezpečnost spojů, včetně vhodných materiálů a metod, jako je lisování vodičů nebo pájení elektroinstalace. Certifikace svorek, například svorky Wago, potvrzuje, že materiál splňuje předepsané normy a odolává požadavkům izolace spojů i provozním podmínkám.

Jaké spojky použít na dva různé elektrické dráty

• Používejte pouze certifikované svorky s odpovídajícím krytím, například svorkovnice IP67 pro vlhké prostředí
• Vyhněte se improvizovaným spojům bez certifikace, které mohou způsobit přehřívání nebo zkrat
• Dodržujte normy PUE a ČSN, které vyžadují bezpečné a kvalitní spojení, zvláště při spojení měděného a hliníkového vodiče
• Izolujte spoje vhodným izolačním materiálem, aby nedošlo k mechanickému poškození nebo korozi

Tip: Použití nekvalitních materiálů a nesprávných metod může vést k selhání elektroinstalace a ohrožení bezpečnosti osob i majetku. Dodržování bezpečnostních norem je proto nezbytné pro dlouhodobě bezpečné propojení vodičů různých průřezů i materiálů.

Časté dotazy

Jak spojit dva dráty bez kroucení?

Použijte svorky Wago nebo šroubové svorkovnice, které pevně uchytí vodiče bez potřeby kroucení, což je zakázáno normou PUE.

Jak odizolovat vodiče správně?

Odizolujte vodič na délku uvedenou na svorce, obvykle kolem 10 mm, aby spoj byl pevný a bezpečný.

Jak propojit měděný a hliníkový vodič?

Použijte speciální svorky určené pro kombinaci mědi a hliníku, které chrání proti galvanické korozi a zajistí bezpečné spojení.

Kdy použít lisování místo svorek?

Lisování je vhodné pro vodiče do průřezu 25 mm² a tam, kde je potřeba velmi pevné a trvanlivé spojení.

Jak izolovat spoj ve vlhkém prostředí?

Použijte vodotěsné svorkovnice s krytím IP67 a tepelně smrštitelné hadičky s gumovým těsněním, které zabrání vniknutí vody.

Je pájení vhodné pro všechny typy vodičů?

Pájení je vhodné hlavně pro měděné vodiče a slaboproudé obvody, méně často se používá u silnoproudu kvůli náročnosti.

Jak často kontrolovat elektrické spoje v domácnosti?

Doporučuje se provádět vizuální kontrolu a měření odporu spojů alespoň jednou za rok, zejména v náročných podmínkách.

Jaké jsou nebezpečí nesprávného spojení vodičů?

Nesprávné spoje mohou způsobit přehřátí, zkrat, riziko požáru a selhání elektrického obvodu.

Jaké jsou výhody svorek Wago?

Umožňují rychlé, čisté a bezpečné spojení bez šroubování, vhodné i pro amatéry, a jsou použitelné pro různé materiály vodičů.

Co dělat při pochybnostech o spojení vodičů?

Vždy se obraťte na kvalifikovaného elektrikáře, aby zajistil bezpečné a certifikované provedení spojení.

Jak bezpečně propojit dva vodiče s různým průřezem?

Použijte svorky, které jsou dimenzované pro největší průřez vodiče, a zajistěte pevné utažení šroubů, aby nedošlo k přehřátí spojení.

Jak zapojit světlo, když jsou k dispozici pouze dva vodiče?

Připojte fázový vodič na vypínač a nulový přímo ke světlu, přičemž vždy dodržujte správnou polaritu a izolaci spojů.
