Jak bezpečně a správně připojit tři zásuvky vlastními rukama

Správné zapojení tří zásuvek vyžaduje znalost paralelního zapojení a vhodného průřezu vodičů, které zajistí bezpečný provoz elektroinstalace doma. Dodržení přesných postupů a použití kvalitních materiálů minimalizuje riziko poruch a elektrických zkratů. Naučte se, jak připojit zásuvky vlastními rukama bez kompromisů na bezpečnosti.

Jaké materiály a nářadí potřebujete pro připojení tří zásuvek?

Pro připojení tří zásuvek vlastníma rukama je základní vybavení klíčové pro správný a bezpečný průběh práce. Použijte vhodný kabel s dostatečným průřezem, kvalitní instalační materiály a nezbytné nářadí k montáži a kontrole elektroinstalace doma. Praktický návod na zapojení tří zásuvek doma vyžaduje pečlivou přípravu a správné nástroje.

Jaký kabel a průřez vodičů použít pro tři zásuvky?

Pro zapojení tří zásuvek se doporučuje kabel CYKY-J 3×2,5 mm², který obsahuje tři žíly s průřezem 2,5 mm². Tento průřez vodiče zásuvky umožňuje bezpečné přenášení běžného zatížení domácí elektroinstalace a odpovídá normám pro zásuvkové okruhy. Paralelní zapojení zásuvek vyžaduje použití tohoto typu kabelu, protože zajišťuje stabilní proudový přenos a minimalizuje riziko přehřátí vodičů. Instalační krabice zásuvky musí být dimenzována na počet a typ zásuvek v okruhu.

Jaké nářadí je nezbytné pro připojení tří zásuvek?

K montáži tří zásuvek je potřeba mít sadu šroubováků různých velikostí, které slouží k upevnění vodičů a krytů zásuvek. Izolované kleště usnadňují přesné odizolování vodičů zásuvky bez poškození izolace. K ověření napětí slouží zkoušečka napětí, která výrazně zvyšuje bezpečnost elektroinstalace. Praktický návod na zapojení tří zásuvek doma zahrnuje také použití ochranných rukavic a dalšího izolovaného nářadí, které minimalizují riziko úrazu.

Jak zajistit bezpečnost při práci s elektrickými zásuvkami?

Bezpečnost elektroinstalace začíná odpojením napájení v daném okruhu a následným ověřením absence napětí pomocí měřicího přístroje nebo zkoušečky napětí. Při práci používejte ochranné rukavice a izolované nástroje, které snižují riziko úrazu elektrickým proudem. Častá chyba je nevěnovat dostatečnou pozornost kontrole polarity zásuvky a kvalitě upevnění vodičů, což může způsobit nebezpečné zkraty nebo přehřátí. Dodržení těchto bezpečnostních kroků je nezbytné pro správné a bezpečné připojení tří zásuvek vlastníma rukama.

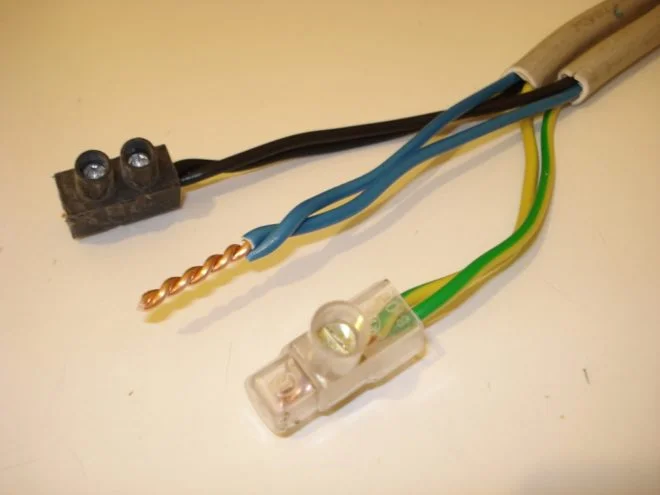

Bezpečná příprava a odizolování vodičů pro tři zásuvky

Při zapojení zásuvek vlastníma rukama je klíčové správné odizolování vodičů podle jejich průřezu. Pro vodiče s průřezem 2,5 mm² platí doporučená délka odizolování 25 mm, což odpovídá přibližně desetinásobku průměru vodiče. Tento přesný rozměr zajistí správný kontakt vodiče v instalační krabici zásuvky a minimalizuje riziko špatného spojení, které by mohlo ohrozit bezpečnost elektroinstalace doma.

Pro bezpečné odizolování použijte izolované kleště určené speciálně pro tento účel, které chrání před úrazem elektrickým proudem. Nezapomeňte také na ochranné rukavice, které zabraňují poranění a zlepšují úchop vodičů. Při práci dodržujte pravidla bezpečnosti práce a před zahájením zapojení zásuvek ověřte, že je přívod napájení odpojen.

• Odizolování vodičů provádějte na délku 25 mm u průřezu 2,5 mm²
• Používejte izolované kleště pro přesné a bezpečné odstranění izolace
• Noste ochranné rukavice pro zajištění bezpečnosti práce
• Kontrolujte, zda elektroinstalace doma není pod napětím před zahájením prací

Jak připojit tři zásuvky s různými vodiči a barvami

Při zapojení zásuvek s více vodiči dbejte na správné přiřazení barev vodičů podle standardu elektroinstalace a používejte paralelní zapojení zásuvek, které umožňuje rovnoměrné rozložení zátěže na elektrickém okruhu.

Tip: Častou chybou je odizolování vodiče na příliš krátkou délku, což vede k nedostatečnému kontaktu a přehřívání spojů. Dodržujte předepsanou délku 25 mm, zvláště u vodičů s průřezem 2,5 mm², aby byla instalace bezpečná a spolehlivá.

Podle informací z portálu Eagri.cz správná příprava vodičů výrazně zvyšuje bezpečnost a životnost elektroinstalace.

Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.

Krok za krokem: paralelní zapojení tří zásuvek

Paralelní zapojení tří zásuvek zajistí stejný elektrický potenciál na všech výstupních místech a je doporučenou metodou v domácí elektroinstalaci. Tento způsob uspořádání eliminuje riziko poklesu napětí a zajišťuje bezpečnost při používání více spotřebičů na jednom okruhu. Následující návod vám ukáže, jak připojit tři zásuvky vlastníma rukama krok za krokem a jak zapojit více zásuvek za sebou bezpečně a efektivně.

Výběr správného kabelu

Pro paralelní zapojení zásuvek se standardně používá kabel CYKY-J 3×2,5 mm². Tento průřez vodičů odpovídá jištění jističem 16 A, což je běžné pro zásuvkové okruhy v domácnostech. Kabel obsahuje tři vodiče – fázový (L), nulový (N) a ochranný (PE), což zajistí bezpečný a spolehlivý přenos elektrické energie.

Příprava zásuvek a vodičů

Před zapojením je nutné odizolovat vodiče na délku přibližně 25 mm, aby bylo možné je pevně připojit do svorek zásuvek. Správná příprava instalační krabice zásuvky a kontrola stavu vodičů výrazně usnadní bezpečné a pevné zapojení bez rizika poškození izolace nebo špatného kontaktu.

Zapojení vodičů do zásuvek

Fázový vodič (L) se připojuje do levé zdířky zásuvky, nulový vodič (N) do pravé zdířky a ochranný vodič (PE) do středového kolíku. Tento způsob zapojení odpovídá platné normě a zajišťuje správnou funkci i bezpečnost elektroinstalace doma. Paralelní zapojení zásuvek umožňuje stejný elektrický potenciál na všech třech zásuvkách.

Kontrola a dotažení spojů

Po připojení vodičů je nezbytné pevně dotáhnout všechny svorky, aby se zabránilo přechodovým odporům, které mohou způsobit přehřátí a následné selhání elektroinstalace. Kontrola polarity zásuvky a pevnosti spojů je klíčová pro bezpečný provoz.

1. Výběr kabelu – použijte CYKY-J 3×2,5 mm² s jištěním 16 A
2. Odizolování vodičů – připravte vodiče na délku 25 mm
3. Připojení vodičů – zapojte L, N a PE do správných svorek zásuvky
4. Dotáhnutí spojů – zajistěte pevné a bezpečné svorky
5. Kontrola polarity a spojů – ověřte správnost zapojení a pevnost kontaktů

Tip: Častá chyba je nedostatečné dotažení svorek, které vede k přehřívání a riziku požáru. Proto doporučuji vždy po zapojení provést kontrolu pevnosti všech spojů. Paralelní zapojení zásuvek se hodí pro domácí elektroinstalaci s běžnou zátěží, naopak není vhodné při vysokých požadavcích na proudovou ochranu nebo průřez vodičů vyžadujících větší dimenzi.

Výběr a správné umístění instalačních krabic pro tři zásuvky

Pro správné zapojení zásuvek je klíčové zvolit instalační krabice s minimálním objemem 60 cm³ na jednu zásuvku. Tento objem zajišťuje dostatečný prostor pro bezpečné uložení vodičů a umožňuje správné odizolování a spojování kabelů. Při zapuštěné montáži elektroinstalace doma je nezbytné dodržet bezpečnostní normy, které stanovují umístění drážek pro kabely minimálně 10-15 cm od rohů stěn. Tím se zabrání mechanickému poškození vodičů a usnadní případná kontrola polarity zásuvky.

Praktický návod na zapojení tří zásuvek doma proto doporučuje:

• používat instalační krabice s objemem alespoň 180 cm³ pro tři zásuvky
• plánovat drážky tak, aby nekončily v kritických místech stěn
• respektovat paralelní zapojení zásuvek, které vyžaduje dostatečný průřez vodiče zásuvky pro bezpečnost elektroinstalace

Správný výběr a umístění instalačních krabic výrazně ovlivní bezpečnost a funkčnost celého elektroinstalačního okruhu.

Bezpečnostní postupy a kontrola zapojení po montáži

Odpojení a zabezpečení napájení

Před zahájením prací vždy vypněte jistič příslušného zásuvkového okruhu, který bývá jištěn 16 A. Pro zabránění náhodnému zapnutí během montáže použijte uzamykatelnou pojistku nebo označte vypínač viditelně. Tím zajistíte, že elektroinstalace zůstane pod napětím pouze po dokončení všech prací a kontrole.

Ověření absence napětí

Před manipulací s vodiči ověřte absenci napětí pomocí certifikovaného měřicího přístroje s funkcí detekce napětí v rozsahu 230 V. Zkoušečka ve tvaru šroubováku není dostačující, protože může selhat u některých typů instalací. Kontrola napětí je klíčová pro bezpečnost a prevenci úrazu elektrickým proudem.

Kontrola polarity a funkčnosti

Po montáži proveďte měření polarity zásuvek podle normy ČSN 33 2000-4-41. Fázový vodič (L) musí být připojen do levé zdířky, nulový vodič (N) do pravé zdířky a ochranný vodič (PE) do středového kolíku. Paralelní zapojení tří zásuvek musí respektovat minimální průřez vodičů 2,5 mm², aby nedocházelo k přehřívání a poklesu napětí. Dále zkontrolujte pevnost a izolaci spojů ve svorkách a správné upevnění vodičů v instalační krabici s minimálním objemem 180 cm³ (60 cm³ na jednu zásuvku). Po zapojení změřte spojitost ochranného vodiče a odizolování vodičů na délku cca 25 mm, což odpovídá 10násobku průměru vodiče 2,5 mm².

• Vypněte jistič a zabezpečte ho proti opětovnému zapnutí během montáže
• Ověřte nulový stav napětí pomocí certifikovaného měřicího přístroje před každým dotykem vodičů
• Po montáži zkontrolujte polaritu, pevnost spojů a funkčnost každé zásuvky měřením podle platných norem

Tip: Při zapojení zásuvky s více vodiči vždy dodržujte správné barevné značení podle platné normy (hnědý nebo černý vodič pro fázi, modrý pro nulák, zeleno-žlutý pro ochranu) a zajistěte dokonalou izolaci a ochranu vodičů, aby nedošlo ke zkratům nebo kontaktu s kovovými částmi instalační krabice.

Časté chyby a problémy při zapojení tří zásuvek a jak je řešit

Nedostatečný průřez vodičů je jednou z nejčastějších chyb při paralelním zapojení zásuvek. Použití vodičů 1,5 mm² místo doporučených 2,5 mm² vede k přehřívání a riziku závad v elektroinstalaci doma. Špatné dotažení svorek způsobuje přechodový odpor, který může vyústit v jiskření a poruchy napájení. Dalším problémem je smíchání měděných a hliníkových vodičů bez použití speciálních podložek, což zvyšuje korozní riziko a ohrožuje bezpečnost elektroinstalace.

Čemu se vyhnout při zapojení vícenásobné zásuvky

• Použití vodičů s nedostatečným průřezem
• Nedostatečné utažení svorek v instalační krabici zásuvky
• Nesprávné barevné značení vodičů, které komplikuje kontrolu polarity
• Přímé spojování mědi a hliníku bez izolačních podložek

Pro praktický návod na zapojení tří zásuvek doma platí zásada, že bezpečnost elektroinstalace vyžaduje správný materiál a důslednou kontrolu spojů. Kolik zásuvek lze připojit na jeden okruh, závisí na zatížení a průřezu vodičů, ale tři zásuvky jsou běžně proveditelné při dodržení těchto pravidel.

Časté dotazy k zapojení tří zásuvek

Otázka: Jak zapojit tři zásuvky paralelně?

Pro paralelní zapojení tří zásuvek použijte kabel CYKY-J 3×2,5 mm². Fázový vodič připojte do levé zdířky, nulový do pravé a ochranný vodič do středového kolíku každé zásuvky, čímž zajistíte správné rozdělení proudu.

Otázka: Kolik zásuvek lze připojit na jeden elektrický okruh?

Na okruh jištěný jističem 16 A můžete připojit až 8 zásuvek, přičemž maximální doporučené zatížení je 3680 W, aby nedošlo k přetížení elektroinstalace doma.

Otázka: Jaký průřez vodičů je doporučen pro zapojení tří zásuvek?

Standardní průřez vodičů pro zásuvkové okruhy s jističem 16 A je 2,5 mm². Tento průřez vodiče zásuvky zaručuje bezpečný přenos elektrické energie a minimalizuje riziko přehřívání.

Otázka: Jak bezpečně odizolovat vodiče pro zásuvky?

Odizolujte vodiče na délku 25 mm, což odpovídá přibližně desetinásobku průměru vodiče 2,5 mm². Použijte kvalitní kleště na odizolování a vždy pracujte s ochrannými rukavicemi.

Otázka: Jak správně umístit instalační krabice pro tři zásuvky?

Instalační krabice zásuvky by měla mít minimální objem 60 cm³ na jednu zásuvku. Umístěte ji mimo rohy a pevné konstrukce stěn, aby bylo možné snadné zapojení a bezpečnost elektroinstalace.

Otázka: Co dělat po zapojení zásuvek?

Po dokončení instalace proveďte kontrolu polarity a správného zapojení ochranného vodiče pomocí měřicích přístrojů. Pevnost spojů a funkčnost zásuvek ověřte před uvedením do provozu.

Otázka: Jak zapojit třífázové zásuvky?

Pro třífázové zásuvky použijte kabel CYKY-J 5×2,5 mm² nebo 5×4 mm² v závislosti na plánovaném zatížení. Připojte tři fáze, nulový a ochranný vodič podle barevného značení.

Otázka: Jak zajistit bezpečnost při práci s elektroinstalací?

Před započetím prací vždy odpojte hlavní jistič a ověřte absenci napětí fázovým zkoušečem. Používejte izolované nástroje a chraňte se ochrannými rukavicemi.

Otázka: Jaké jsou nejčastější chyby při zapojení zásuvek?

Typickou chybou je použití vodičů s průřezem 1,5 mm² místo doporučených 2,5 mm², nedostatečné dotažení svorek a nesprávné barevné značení vodičů, což může ohrozit bezpečnost.

Otázka: Jak řešit problémy s přehříváním zásuvek?

Zkontrolujte správný průřez vodičů, pevnost svorek a vyhněte se smíchání měděných a hliníkových vodičů bez speciálních spojovacích podložek, které mohou způsobit zvýšený odpor a přehřátí.

Otázka: Jaké nářadí a materiály potřebuji k připojení tří zásuvek?

Budete potřebovat šroubovák, kleště na odizolování vodičů, fázový zkoušeč, instalační kabel o průřezu minimálně 2,5 mm² a instalační krabice zásuvky o velikosti alespoň 60 mm.

Otázka: Jak postupovat při kontrole správnosti zapojení zásuvek po instalaci?

Použijte multifunkční měřič k ověření správného připojení fáze, neutrálu a ochranného vodiče. Každý vodič ověřte samostatně podle barevného značení, abyste zajistili bezpečný provoz.

Otázka: Jak zapojit tři zásuvky s vypínačem?

Postup zapojení tří zásuvek s vypínačem vyžaduje paralelní zapojení zásuvek a sériové zapojení vypínače k ovládání konkrétního spotřebiče. Ujistěte se o správném připojení fáze přes vypínač.

Otázka: Pro koho je vhodné připojování zásuvek vlastními silami a pro koho ne?

Zapojení tří zásuvek vlastními silami je vhodné pro uživatele s alespoň základní elektrotechnickou znalostí a vhodným nářadím. Pro osoby bez zkušeností nebo při složitějších rozvodech doporučuji využít služby kvalifikovaného elektrikáře.

Otázka: Jak bezpečně provést paralelní zapojení zásuvek v elektroinstalaci doma?

Paralelní zapojení zásuvek umožňuje rovnoměrné rozložení proudu mezi všechny zásuvky. Dodržujte správný průřez vodičů a kontrolujte pevnost a polaritu spojů, abyste zajistili bezpečnost elektroinstalace.
