Schéma zapojení elektromotoru hvězda a trojúhelník pro 220V

Správné zapojení třífázového motoru do hvězdy nebo trojúhelníku přímo ovlivňuje rozběhový moment a životnost vinutí elektromotoru. Pochopení rozdílů mezi těmito konfiguracemi na svorkovnici vám umožní bezpečně provozovat zařízení v síti 230 V i 400 V při zachování správného výkonu.

Základní principy zapojení elektromotoru hvězda a trojúhelník

Zapojení elektromotoru do hvězdy a trojúhelníku slouží k řízení náběhového proudu a provozního napětí třífázového motoru. Při zapojení do hvězdy (Y) je na každé vinutí motoru přivedeno nižší fázové napětí, což omezuje startovací proud až na 30 % hodnoty přímého startu (DOL). Naopak zapojení do trojúhelníku (Δ) přivádí na vinutí plné sdružené napětí 400 V, čímž motor dosahuje svého maximálního výkonu.

Jak funguje zapojení elektromotoru do hvězdy a do trojúhelníku

Třífázový motor disponuje třemi samostatnými vinutími, která na svorkovnici propojujete podle požadovaného napětí a výkonu. Zvolené schéma zapojení motoru hvězda trojúhelník zásadně ovlivňuje provozní charakteristiku stroje:

• Zapojení hvězda: konce všech tří vinutí jsou spojeny do jednoho uzlu, čímž se napětí na jednotlivých vinutích sníží na hodnotu 230 V (při napájení 400 V).
• Zapojení trojúhelník: konce vinutí jsou propojeny postupně, čímž se na každou fázi vinutí přivede plné napětí 400 V.

Odborná rada: Při výběru zapojení vždy kontrolujte štítek motoru, kde najdete údaje pro 230V a 400V. Častá chyba: provozování motoru v trojúhelníku na napětí 400 V, pokud je motor konstruován pouze pro hvězdu na 400 V, což vede k okamžitému přehřátí a poškození vinutí.

Toto řešení se hodí pro motory s vysokým záběrovým momentem, zatímco pro lehké rozběhy se častěji volí jednodušší zapojení hvězda. Pro náročnější aplikace, jako je například hvězda trojúhelník zapojení cirkulárky, se využívá automatický přepínač, který po dosažení otáček plynule změní konfiguraci vinutí.

Rozdíly v zapojení pro napětí 220 V a 380 V a jejich vliv na provoz motoru

Hlavní rozdíl mezi zapojením motoru pro napětí 220 V a 380 V spočívá v přizpůsobení vinutí konkrétní distribuční síti. Při napětí 380 V odpovídá napětí mezi fázemi zapojení do trojúhelníku, zatímco napětí 220 V odpovídá fázovému napětí v zapojení do hvězdy. Správné schéma zapojení motoru hvězda trojúhelník musí vždy odpovídat štítkovým údajům elektromotoru, jinak hrozí jeho nevratné poškození.

Zapojení hvězda trojúhelník efektivně snižuje startovací proud elektromotoru, což je klíčové pro plynulý rozběh strojů, jako je například hvězda trojúhelník zapojení cirkulárky. Při provozu na 230 V (dříve 220 V) u třífázových motorů často využíváme kondenzátory, kde kapacita kondenzátorů motoru přímo ovlivňuje jeho dostupný výkon.

Odborná rada: Častá chyba spočívá v záměně koncových můstků na svorkovnici, což vede k okamžitému proudovému nárazu. Postup zapojení motoru 3 fáze hvězda trojúhelník na 220 V a 380 V vždy ověřte podle schématu na štítku motoru, protože nesprávná konfigurace snižuje životnost vinutí. Toto zapojení se hodí pro průmyslové stroje s velkým setrvačným momentem, nikoliv pro malé jednofázové spotřebiče.

Jak správně zapojit svorkovnici motoru pro přepínání hvězda/trojúhelník

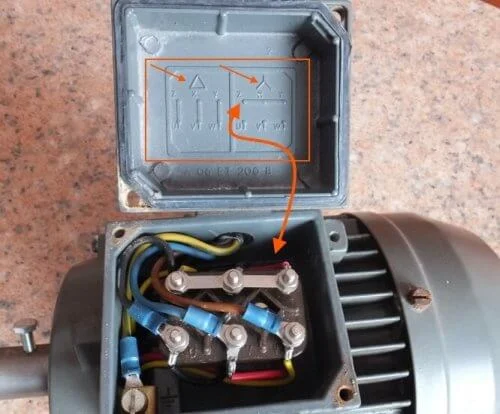

Svorkovnice motoru obsahuje 6 vyvedených konců vinutí, které umožňují volbu mezi zapojením hvězda a trojúhelník. Pro správné zapojení třífázového motoru hvězda trojúhelník musíte propojit svorky podle schématu tak, aby vinutí odpovídalo napěťové soustavě sítě. V praxi se přepínání mezi hvězdou a trojúhelníkem realizuje pomocí tří stykačů, které řídí pořadí fází na svorkovnici.

Odborná rada: Častá chyba při montáži spočívá v záměně pořadí fází na svorkách, což vede k opačnému směru otáčení motoru nebo jeho poškození. Při instalaci vždy ověřte štítek motoru, zda je určen pro napětí 400/230V, což je klíčové pro správné zapojení motoru na 230V v trojúhelníku.

• Vodiče připojujte pevně k mosazným můstkům svorkovnice.
• Stykač musí mít elektrické blokování proti současnému sepnutí obou režimů.
• U aplikací jako hvězda trojúhelník zapojení cirkulárky zajistěte dostatečné dimenzování jističů.

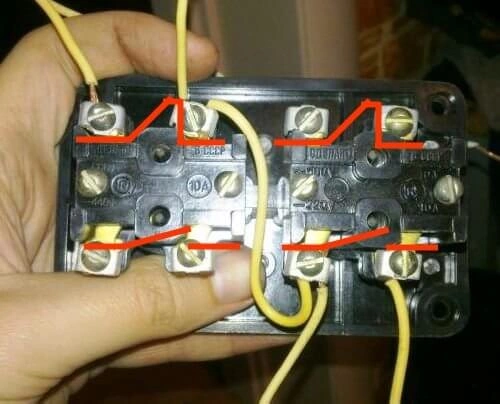

Pokud instalujete vypínač pro ruční přepínání, postupujte přesně podle schématu zapojení motoru hvězda trojúhelník dodaného výrobcem spínače. Pamatujte, že toto zapojení se hodí pro motory s výkonem nad 4 kW, kde vysoký startovací proud elektromotoru vyžaduje postupné rozběhové fáze. Pro menší motory toto řešení není vhodné, neboť zbytečně komplikuje instalaci bez reálného přínosu pro rozběh.

Nastavení a funkce přepínače hvězda trojúhelník a stykačů

Správné řízení rozběhu motoru zajišťuje přepínač hvězda trojúhelník v kombinaci se stykači, které automatizují časování přepnutí pro dosažení optimálního provozu. Tento postup zapojení motoru 3 fáze hvězda trojúhelník na 220V a 380V je klíčový pro dlouhodobou životnost vinutí a mechanických částí stroje.

Princip rozběhu motoru pomocí hvězda/trojúhelník

Rozběh motoru začíná v zapojení hvězda, kdy je startovací proud redukován na přibližně 30 % hodnoty při přímém připojení. Stykač řídí časování přepnutí, které u běžných aplikací, jako je hvězda trojúhelník zapojení cirkulárky, trvá 3 až 5 sekund. Po uplynutí této doby automatika přepne motor do režimu trojúhelník, čímž motor dosáhne svého jmenovitého výkonu a krouticího momentu.

Nejčastější chyby při přepínání a jejich dopady

Nesprávné přepínání fází nebo chyby v zapojení hvězda trojúhelník svorkovnice vedou k okamžitému zkratu nebo nevratnému poškození motoru.

• Častá chyba: příliš krátká prodleva mezi rozpojením hvězdy a sepnutím trojúhelníku způsobující obloukový výboj.
• Na co si dát pozor: vždy ověřte schéma zapojení motoru hvězda trojúhelník podle štítkových údajů napětí.
• Odborná rada: zapojení motoru na 230V vyžaduje motor s vinutím pro 230/400V, nikoliv standardní 400/690V, jinak motor ztratí výkon.

Toto řešení se hodí pro motory s vysokým záběrovým momentem, zatímco pro menší pohony postačí přímý start.

Použití kondenzátorů pro jednofázové napájení motoru a výpočet kapacity

Pro provoz třífázového motoru v jednofázové síti 230 V je nutné vytvořit umělou třetí fázi pomocí kondenzátoru, který zajistí potřebný fázový posun o 90 stupňů. Tato metoda umožňuje zapojení motoru na 230 V, ovšem za cenu snížení výkonu motoru zhruba na 70 % jeho jmenovité hodnoty.

Vzorec pro výpočet kapacity kondenzátoru

Kapacita kondenzátoru motoru se určuje podle vzorce C = 64 * √P, kde P představuje výkon motoru v kilowattech a výsledná hodnota C je v mikrofaradech (μF). Pro přesné určení kapacity kondenzátoru zohledněte skutečné zatížení stroje, protože příliš vysoká kapacita způsobuje přehřívání vinutí.

Odborná rada: Při výběru kondenzátoru vždy volte typ s pracovním napětím minimálně 400 V AC nebo vyšším. Častá chyba spočívá v použití elektrolytických kondenzátorů pro stejnosměrný proud, které v obvodu okamžitě explodují. Toto řešení se hodí pro lehké stroje typu ventilátorů či menších brusek, nikoliv však pro aplikace s vysokým rozběhovým momentem, jako je hvězda trojúhelník zapojení cirkulárky pod plnou zátěží.

Normy, bezpečnost a údržba při zapojení hvězda a trojúhelník

Při realizaci zapojení elektromotoru hvězda trojúhelník je nutné striktně dodržovat platné elektrotechnické normy (například ČSN EN 60204-1), které definují požadavky na bezpečnost elektrických zařízení a správnou instalaci. Pravidelná údržba motoru a kontrola stavu svorkovnice jsou klíčové pro dlouhodobý a bezpečný provoz stroje.

Doporučené jištění a ochrana motoru

Správné jištění motoru je základem prevence před poškozením vinutí při nadměrném zatížení. Doporučuji používat motorové jističe s tepelnou spouští nastavenou přesně na jmenovitý proud motoru, případně pojistky typu aM, které odolávají vysokým proudovým špičkám při startu. Častá chyba: poddimenzování jistících prvků, které vede k nežádoucím výpadkům, nebo naopak jejich předimenzování, které neochrání motor při poruše. Vždy ověřte, zda odpovídá kapacita kondenzátorů motoru provozním parametrům zařízení.

Kontrola a údržba přepínání hvězda/trojúhelník

Pravidelná údržba motoru musí zahrnovat revizi stykačů a kontrolu časového relé přepínače. Mechanické opotřebení kontaktů stykače může způsobit obloukový výboj nebo nesprávné přepínání fází, což vede k destrukci vinutí.

• Kontrolujte dotažení všech spojů na svorkovnici.
• Prověřujte správné pořadí fází pro zajištění požadovaného směru otáčení.
• Ověřujte funkčnost blokování stykačů proti současnému sepnutí.

Tento postup zapojení motoru 3 fáze hvězda trojúhelník na 220V a 380V se hodí pro stroje s vysokým záběrovým momentem, jako je například hvězda trojúhelník zapojení cirkulárky. Naopak se nehodí pro motory s nízkým rozběhovým momentem, kde by došlo k jejich selhání. Pamatujte, že odborný dohled je při instalaci vyžadován.

Časté dotazy

Jaký je rozdíl mezi zapojením elektromotoru do hvězdy a do trojúhelníku?

Zapojení do hvězdy snižuje napětí na vinutí na 220 V (v síti 380 V) a startovací proud na cca 30 % přímého připojení, zatímco trojúhelník přivádí plné napětí 380 V a umožňuje plný výkon motoru.

Jak zapojit svorkovnici motoru pro přepínání hvězda/trojúhelník?

U motoru se 6 vodiči se vodiče připojí podle schématu tak, že první tři tvoří hvězdu a přepínače stykačů ji přepínají na trojúhelník, což umožňuje snížit startovací proud.

Proč se používá zapojení hvězda při startu motoru?

Zapojení hvězda omezuje startovací proud na přibližně 30 % oproti přímému startu v trojúhelníku, což snižuje mechanické namáhání a proudový náraz.

Jak se počítá kapacita kondenzátoru pro provoz motoru na jednofázové síti?

Kapacita kondenzátoru se vypočítává podle vzorce C = 64 * √P, kde P je výkon motoru v kW, výsledná hodnota je v mikrofaradech (μF).

Jak nastavit časování přepínače hvězda trojúhelník?

Přepnutí ze zapojení hvězda do trojúhelníku by mělo proběhnout po 3-5 sekundách, kdy motor dosáhne 80-85 % jmenovité rychlosti, aby se zabránilo poškození motoru.

Jaké jsou nejčastější chyby při zapojení hvězda a trojúhelník?

Nejčastější chybou je nesprávné přepnutí fází, které může způsobit nefunkčnost nebo poškození motoru, proto je nutná kontrola správného pořadí přepojení.

Jaké jištění použít pro motor s přepínáním hvězda/trojúhelník?

Používají se pojistky typu aM, motorové jističe a nadproudová relé nastavená podle jmenovitého proudu motoru pro ochranu před přetížením.

Jak diagnostikovat nesprávné přepnutí fází při přechodu z hvězdy do trojúhelníku?

Projevuje se nefunkčností motoru nebo zvýšeným hlukem, doporučuje se kontrola zapojení a případná odborná oprava.

Jak funguje přepínání motoru hvězda trojúhelník pomocí stykačů?

Stykače ovládají přepnutí mezi zapojením hvězda a trojúhelník časově řízeným spínáním, které snižuje startovací proud a umožňuje plný výkon motoru.

Je možné zapojit motor určený pro 220 V do sítě 380 V?

Při nesprávném zapojení může dojít k poškození motoru; správné zapojení do hvězdy pro 380 V síť snižuje napětí na vinutí na 220 V a chrání motor.

Jaké jsou konkrétní kroky pro správné zapojení svorkovnice motoru ve schématu hvězda/trojúhelník?

Nejprve spojte konce vinutí U2, V2, W2 do uzlu hvězdy, poté pro přepnutí do trojúhelníku přepojte tyto konce do série podle schématu, krok 3 v návodu.

Jak správně zapojit vypínač pro ovládání motoru v režimu hvězda/trojúhelník?

Použijte třípólový vypínač s přepínací funkcí, který přepíná mezi stykači hvězda a trojúhelník, krok 2 nastavení ovládání v elektrickém obvodu.

Co přesně znamená zapojení motoru do hvězdy z hlediska elektrického obvodu?

Zapojení do hvězdy znamená, že všechny tři vinutí jsou spojeny společným bodem, což snižuje napětí na každém vinutí na 220 V při síti 380 V.

Jaké jsou rozdíly ve výkonu motoru při zapojení do hvězdy a do trojúhelníku?

Při zapojení do hvězdy je výkon motoru přibližně třetinový oproti trojúhelníku, protože napětí na vinutí je nižší o faktor √3.

Jaké bezpečnostní normy je třeba dodržet při zapojení motoru hvězda/trojúhelník?

Je nutné dodržet normu ČSN EN 60204-1, která stanovuje bezpečnostní požadavky na elektrická zařízení strojů, včetně správného jištění a uzemnění.

Jak se vypočítá správný čas přepnutí z hvězdy do trojúhelníku při rozběhu motoru?

Doba přepnutí by měla být mezi 3 až 5 sekundami, aby motor dosáhl dostatečné rychlosti před přepnutím do trojúhelníku.

Jaké jsou praktické příklady použití zapojení hvězda/trojúhelník u motorů na 220 V a 380 V?

Například u motoru 380 V se při startu zapojí do hvězdy pro snížení startovacího proudu, poté se po rozběhu přepne do trojúhelníku pro plný výkon.

Jak se diagnostikuje a opravuje nesprávné přepnutí fází při přechodu z hvězdy do trojúhelníku?

Diagnostika zahrnuje měření napětí na svorkách motoru, nesprávné přepnutí se opravuje správným připojením vodičů podle schématu, krok 4 v opravě.
