Správné připojení stykače vyžaduje přesné dodržení schématu zapojení ovládacího obvodu i spínaných silových kontaktů. Ať už instalujete jednofázový stykač pro spínání bojleru, nebo vytváříte komplexní zapojení s přidržovacím kontaktem typu start stop, klíčem k bezpečnosti je správná identifikace svorek cívky a pracovních kontaktů.
Klíčové závěry
- Stykač se ovládá malým proudem na cívce, typicky 6-230 V AC nebo DC.
- Pomocné kontakty stykače jsou NO (normálně otevřené) a NC (normálně zavřené) s různou funkcí.
- Maximální proud pro stykače kategorie AC-3 je běžně 6-8 A pro motor 4 kW při 400 V.
- Při montáži je nutné dodržet větrací mezery alespoň 1/2 pólu kvůli chlazení.
- Správné připojení cívky na svorky A1 a A2 zabraňuje poruchám a drnčení stykače.
Jak správně připojit stykač: základní postup a bezpečnost

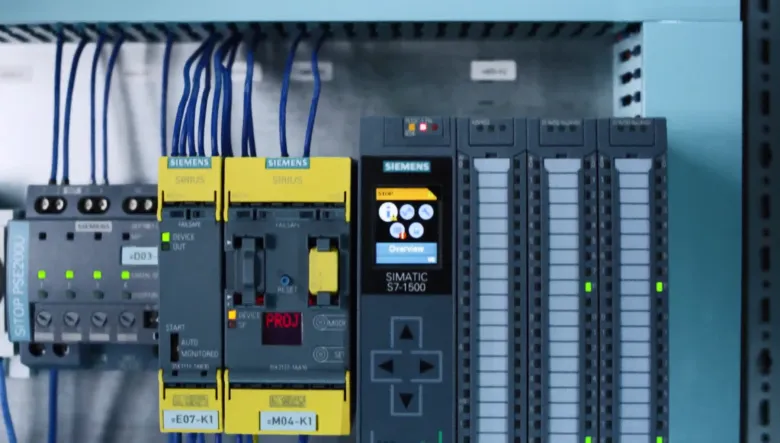

Pro správné připojení stykače musíte nejprve zajistit bezproudový stav obvodu a zvolit stykač s odpovídajícím napětím cívky, které se běžně pohybuje v hodnotách 24, 230 nebo 400 V. Následující postup vám ukáže, jak správně zapojit stykač krok za krokem při instalaci na DIN lištu v rozvaděči v souladu s platnými elektrickými normami.
Jak připojit cívku stykače na svorky A1 a A2
Cívka stykače tvoří srdce ovládacího obvodu, přičemž zapojení stykače A1 A2 vyžaduje přesné dodržení napěťové specifikace. Pro běžné domácí instalace, jako je zapojení stykače k bojleru, musí napětí cívky odpovídat 230 V AC, přičemž proud cívky dosahuje řádově stovek mA.
- Připevnění stykače – nacvakněte tělo stykače na standardní DIN lištu a u větších typů zajistěte větrací mezeru 1/2 pólu pro odvod tepla.
- Identifikace svorek – vyhledejte na čele nebo boku přístroje svorky označené jako A1 a A2, které slouží k napájení elektromagnetu.
- Připojení fázového vodiče – přiveďte ovládací fázi na svorku A1 přes ovládací prvek, jako je termostat nebo kontakt HDO, aby bylo možné zapojení stykače HDO.
- Připojení nulového vodiče – propojte svorku A2 přímo s nulovým můstkem v rozvaděči, přičemž na svorku nesmí být přivedeno napětí odlišné od specifikace cívky.
Odborná rada: Při zapojení stykače s přidrží nebo při řešení zapojení stykače ovládaného dvojtlačítkem vždy ověřte, zda napětí cívky souhlasí s napětím ovládacího obvodu; naměřená hodnota 237 V je ještě v normě, ale napětí 120 V na cívce 230 V způsobí drnčení a následné zničení cívky.
Připojení pomocných kontaktů stykače
Pomocné kontakty umožňují rozšířené funkce, jako je zapojení stykače start stop nebo logické blokování obvodů. Stykač disponuje kontakty typu NO (spínací) a NC (rozpínací), které se fyzicky nacházejí v horní nebo boční části přístroje a slouží k řízení obvodů s nízkým proudem. Při návrhu obvodu, kde probíhá jednofázový stykač zapojení, využijte NO kontakt pro vytvoření samoobdržného obvodu, který udrží stykač sepnutý i po uvolnění startovacího tlačítka.
- NO kontakt (Normally Open) – v klidovém stavu rozpojen, sepne po aktivaci cívky a uzavře řídicí obvod.
- NC kontakt (Normally Closed) – v klidovém stavu sepnut, rozpojí se při aktivaci cívky a slouží k elektrickému blokování jiných stykačů.
Častá chyba: Zaměnění pomocných kontaktů s hlavními silovými kontakty, které vedou pracovní proud spotřebiče. Pomocné kontakty jsou dimenzovány pouze pro nízké ovládací proudy a při pokusu o spínání výkonové zátěže (např. motoru) dojde k jejich okamžitému spečení a trvalému poškození.
Bezpečnostní pravidla při zapojení stykače na 230 V AC
Práce s napětím 230 V AC vyžaduje striktní dodržování norem pro elektrickou bezpečnost a používání certifikovaných komponentů s krytím minimálně IP20. Bezpečnostní opatření začínají fyzickým odpojením jističe a ověřením beznapěťového stavu zkoušečkou před zahájením jakékoliv manipulace s vodiči.
- Kontrola napětí – před zapojením ověřte, zda napětí na cívce odpovídá štítkovým údajům a není trvale přetěžováno.
- Pevnost spojů – dotáhněte všechny šroubové svorky na výrobcem doporučený moment, aby nedocházelo k přechodovým odporům a následnému tavení plastových částí.
- Ochrana proti dotyku – po instalaci nasaďte kryty svorek, které zabraňují náhodnému kontaktu s živými částmi pod napětím.
Rozlišení: Tento postup je vhodný pro zkušené kutily se základní znalostí elektrotechniky a schopností číst schéma zapojení stykače, zatímco pro osoby bez elektrotechnické kvalifikace se zapojení stykače k bojleru nebo jiných silových obvodů důrazně nedoporučuje a vyžaduje odborný dohled certifikovaného elektrikáře.
Schéma zapojení stykače pro jednofázové a třífázové motory
Správné schéma zapojení stykače závisí na typu napájeného spotřebiče a požadovaném ovládání. Následující postup a technické parametry vám pomohou zajistit bezpečnou instalaci stykače pro jednofázové i třífázové aplikace.
Schéma zapojení jednofázového stykače
Pro jednofázové zapojení využijete stykač jednofázový, který spíná napětí 230 V. Základem je připojení ovládací cívky stykače na svorky A1 a A2, kam přivedete ovládací napětí. Fázový vodič prochází přes spínací kontakty stykače přímo k motoru nebo spotřebiči. Pokud realizujete zapojení stykače s přidrží, musíte paralelně k zapínacímu tlačítku připojit pomocný kontakt stykače (NO). Odborná rada: Při zapojení stykače k bojleru vždy dbejte na správnou dimenzi průřezu vodičů, která musí odpovídat příkonu topného tělesa.
Schéma zapojení třífázového stykače
Třífázový stykač spíná motor v konfiguraci hvězda nebo trojúhelník při napětí 400 V. Pro běžné elektromotory s proudovým odběrem 6 až 8 A je klíčové zajistit pevný kontakt na všech silových svorkách. Zapojení hvězda využijete pro plynulejší rozběh, zatímco trojúhelník pro plný výkon motoru.
- Častá chyba: Záměna fází na výstupu stykače způsobující opačný směr otáčení motoru.
- Na co si dát pozor: Pomocné kontakty musí být dimenzovány na proud cívky, nikoliv na proud motoru.
| Komponenta | Parametr | Využití |
|---|---|---|
| Ovládací cívka | 230 V AC | Spínání stykače |
| Silové kontakty | 400 V / 16 A | Napájení motoru |
| Pomocný kontakt | 6 A / 230 V | Zapojení s přidrží |
Toto zapojení se hodí pro průmyslové pohony a čerpadla, naopak není vhodné pro instalace v prostředích s vysokou vlhkostí bez patřičného krytí IP. Pro dosažení bezpečnosti vždy dodržujte schéma zapojení stykače dodané výrobcem konkrétního přístroje.

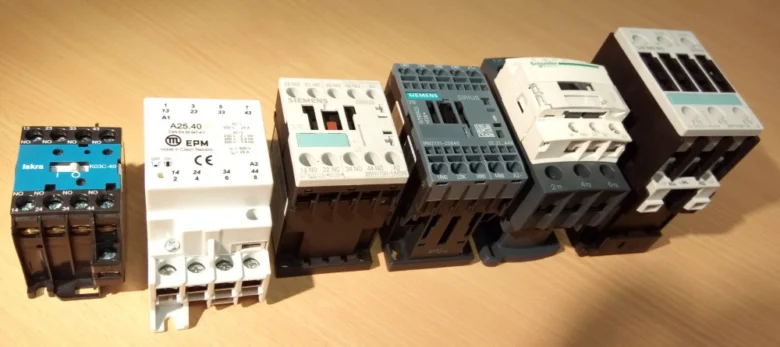

Výběr správného stykače podle typu zátěže a napětí
Správný výběr komponentu je základem pro bezpečné a funkční zapojení stykače, které zajistí dlouhou životnost vašeho systému. Kategorie spínání a správné dimenzování cívky přímo určují spolehlivost celého elektrického obvodu.
Výběr stykače podle typu zátěže
Výběr stykače vždy podřiďte typu připojeného spotřebiče, což definuje kategorie spínání. Pro odporovou zátěž typu topných těles volíme kategorii AC-1, zatímco pro indukční zátěž jako elektromotory je nezbytná kategorie AC-3. Například pro třífázový motor o výkonu 4 kW při napětí 400 V musíte zvolit stykač dimenzovaný na provozní proud 6 až 8 A v kategorii AC-3. Podcenění těchto hodnot vede k opalování kontaktů nebo jejich svaření. Správné zapojení stykače vyžaduje, aby maximální proud a spínací výkon odpovídaly jmenovitým parametrům zátěže.
| Aplikace | Kategorie | Typické napětí |
|---|---|---|
| Přímotop, bojler | AC-1 | 230 V / 400 V |
| Asynchronní motor | AC-3 | 400 V |
| Osvětlovací soustavy | AC-5a | 230 V |
Volba napětí cívky stykače
Napětí cívky stykače musí striktně odpovídat napětí v řídicím obvodu, nejčastěji se v domácích instalacích setkáte s hodnotou 230 V. Pokud použijete cívku s odlišným napětím, než je napětí ovládacího signálu, stykač buď nesepne, nebo dojde k okamžitému zničení cívky přetížením. Při instalaci se zaměřte na správné zapojení stykače A1 A2, kde jsou svorky cívky jasně označeny. Odborná rada: Častá chyba spočívá v záměně ovládacího napětí cívky za silové napětí kontaktů, což vede k destrukci stykače. Správné zapojení stykače k bojleru nebo pro zapojení stykače s přidrží vyžaduje pečlivou kontrolu štítku cívky před prvním spuštěním. Tento postup se hodí pro techniky, kteří instalují automatizaci, ale není vhodný pro osoby bez elektrotechnické kvalifikace.
Nejčastější chyby a bezpečnostní opatření při zapojení stykače
Při instalaci stykače se často setkávám s problémy, které vedou k nefunkčnosti celého obvodu. Nejčastější chyby při zapojení stykače a jak se jim vyhnout spočívají především v záměně ovládacích a silových svorek. Například zapojení stykače A1 A2 musí přesně odpovídat jmenovitému napětí cívky, jinak hrozí spálení vinutí nebo nedotažení kontaktů.
Dodržujte tato bezpečnostní opatření při instalaci stykače:
- Ověřte napětí cívky, zda odpovídá vaší ovládací soustavě (AC nebo DC).
- Ponechte mezi jednotlivými stykači větrací mezery minimálně 0,5 pólu pro odvod tepla.
- Důsledně dodržujte bezpečnostní normy pro elektrická zařízení, zejména při instalaci v rozvaděčích.
- Pozor na záměnu svorek, která u zapojení stykače k bojleru nebo při realizaci zapojení stykače s přidrží způsobuje trvalé poruchy.
- Každé zapojení stykače ovládané dvojtlačítkem vyžaduje správné zapojení pomocných kontaktů, bez kterých systém neudrží stav sepnutí.
Odborná rada: Častou chybou je podcenění tepelné ztráty v uzavřeném prostoru, proto vždy zajistěte dostatečnou cirkulaci vzduchu. Správné zapojení stykače vyžaduje pevnou ruku a kontrolu všech šroubových spojů, aby nedocházelo k přechodovým odporům.
Údržba a diagnostika běžných závad stykače
Diagnostika stykače vyžaduje systematický přístup, který zahrnuje měření napětí na cívce a kontrolu fyzického stavu kontaktů. Pokud stykač nefunguje správně, nejprve ověřte, zda je na svorkách A1 a A2 přítomno ovládací napětí 230 V. Hlučnost stykače, projevující se nepříjemným bzučením, je častým indikátorem znečištěného jádra elektromagnetu nebo opotřebení stínicího kroužku.
- Měření napětí na cívce – multimetrem ověřte přítomnost napětí 230 V mezi svorkami A1 a A2, které je nezbytné pro sepnutí.
- Kontrola kontaktů – vizuálně i mechanicky prověřte, zda nejsou hlavní spínací kontakty opálené či spečené, což zamezuje průchodu proudu.
- Posouzení mechanického chodu – vyzkoušejte, zda se pohyblivá část stykače volně pohybuje a zda není zablokována nečistotami.
- Kontrola teploty – hmatem nebo bezkontaktním teploměrem zjistěte, zda nedochází k nadměrnému přehřátí plastového krytu či svorek.
Tip: Častá chyba při zapojení stykače spočívá v podcenění dotažení svorek, což vede k přechodovému odporu a následnému tavení izolace. Pokud zaznamenáte brum, stykač ihned odpojte od napájení. Diagnostika stykače a řešení závad se hodí pro zkušené kutily s elektrotechnickou kvalifikací, ale není vhodná pro osoby bez základní znalosti práce pod napětím.
Časté dotazy k zapojení stykače
Otázka: Jak správně připojit stykač?
Připojte cívku na svorky A1 a A2 s napětím odpovídajícím štítku, obvykle 230 V AC, a vždy dbejte na dodržení platných norem pro bezpečnost. Správné zapojení stykače vyžaduje pevné dotažení všech vodičů pro zamezení přechodových odporů.
Otázka: Jak zapojit stykač na noční proud?
Fázový vodič z výstupu HDO připojte na svorku A1 a nulový vodič na A2, čímž zajistíte dálkové spínání. Při instalaci zkontrolujte, zda zapojení stykače HDO odpovídá požadavkům vašeho distributora elektrické energie.
Otázka: Jak zapojit jednofázový stykač?
Jednofázový stykač zapojení vyžaduje přivedení 230 V na ovládací svorky A1 a A2, zatímco výkonové kontakty spínají pracovní vodič spotřebiče. Dodržujte schéma zapojení stykače specifické pro váš konkrétní model a výrobce.
Otázka: Jak zapojit třífázový stykač?
Třífázový stykač spíná tři fáze motoru, přičemž cívka se ovládá standardním napětím 230 V. Postup zapojení třífázového stykače zahrnuje správné zapojení silových kontaktů L1, L2, L3 a výstupů T1, T2, T3.
Otázka: Jaké jsou nejčastější chyby při zapojení stykače?
Častá chyba je záměna svorek A1 a A2 u DC cívek nebo nedodržení dostatečných větracích mezer mezi přístroji. Na co si dát pozor: vždy ověřte, zda napětí cívky stykače souhlasí s napětím v ovládacím obvodu.
Otázka: Jak vybrat správný stykač podle zátěže?
Volte stykač podle kategorie užití, jako je AC-3 pro motory, a jmenovitého proudu kontaktů. Pro běžný 4 kW motor se obvykle používají stykače s jmenovitým proudem kolem 9 A.
Otázka: Jak zkontrolovat funkčnost stykače?
Změřte napětí na svorkách A1 a A2 a poslouchejte mechanické sepnutí kontaktů bez nadměrného brumu. Pokud stykač po přivedení napětí nesepne, může být přerušená cívka nebo zablokované mechanické části.
Otázka: Jak zapojit stykač s přidrží?
Zapojení stykače s přidrží využívá pomocný kontakt NO, který přemostí spínací tlačítko po jeho uvolnění. Tento obvod zajistí trvalé sepnutí stykače, dokud není přerušen ovládací okruh rozpínacím tlačítkem.
Otázka: Co znamenají svorky A1 a A2 na stykači?
Svorky A1 a A2 jsou standardní označení pro přívod ovládacího napětí cívky stykače. Správné zapojení stykače A1 A2 je klíčové pro vznik elektromagnetického pole, které přitáhne kotvu a sepne hlavní kontakty.
Otázka: Jaký proud pobíhá cívkou stykače?
Proud cívkou se pohybuje v řádech desítek až stovek miliampér v závislosti na výkonu a typu stykače. Předimenzované ovládací obvody mohou vést k nadměrnému oteplování cívky a následné poruše izolace.
Otázka: Jaká je životnost stykače?
Mechanická životnost se pohybuje mezi 1 až 10 miliony cyklů, zatímco elektrická životnost závisí na spínaném proudu. Pro domácí použití, jako je zapojení stykače k bojleru, je životnost běžně 10 a více let.
Otázka: Jak zapojit stykač k bojleru?
Využijte jednofázový stykač ovládaný signálem z HDO, který spíná silový přívod k topnému tělesu bojleru. Návod na zapojení stykače se schématem vždy obsahuje také instalaci jisticího prvku pro ovládací obvod.
Otázka: Jak se vyhnout přehřátí stykače?
Zajistěte instalaci v rozvaděči s dostatečným prostorem pro přirozené proudění vzduchu a nepřekračujte maximální četnost sepnutí za hodinu. Stykač se nehodí pro prostředí s extrémně vysokou okolní teplotou bez aktivního chlazení.
Otázka: Co je HDO a jak se zapojuje stykač pro HDO?
HDO je systém hromadného dálkového ovládání, který spíná stykač v době nízkého tarifu. Zapojení probíhá propojením výstupu přijímače HDO na ovládací cívku stykače.
Otázka: Jak zapojit stykač ovládaný dvojtlačítkem?
Zapojení stykače ovládaného dvojtlačítkem vyžaduje konfiguraci start stop, kde jedno tlačítko aktivuje cívku a druhé přeruší napájení. Toto zapojení je ideální pro ruční ovládání motorů nebo čerpadel v manuálním režimu.
