Jak správně připojit elektromotor v automatické pračce – návod
Správné zapojení elektromotoru v automatické pračce je klíčové pro její bezproblémový chod a dlouhou životnost. Zvládnout montáž motoru, připojení běhového kondenzátoru i upevnění na montážní konzolu vyžaduje přesnost a znalost základních principů. Věnovat pozornost detailům pomůže předejít častým chybám a usnadní diagnostiku případných závad.
Nejpodstatnější body
- Nejčastěji používaný motor v pračce je jednofázový asynchronní motor s kondenzátorem o kapacitě 60-68 μF na 1 kW.
- Motor je upevněn na montážním držáku 8 šrouby, které se utahují nástrčným klíčem o průměru 0,25 cm.
- Při připojování motoru je nutné zařízení vždy odpojit od elektrické sítě a vody.
- Připojení by měl provádět kvalifikovaný elektrikář kvůli bezpečnosti a ochraně motoru.
- Správné zapojení zajišťuje dlouhou životnost motoru a tichý chod pračky.
Jak identifikovat a připravit elektromotor pračky pro připojení
Elektromotor automatické pračky může být buď jednofázový, nebo třífázový, přičemž nejčastěji se setkáte s jednofázovým motorem vyžadujícím běhový kondenzátor. Kapacita kondenzátoru se standardně pohybuje mezi 60 až 68 μF na 1 kW výkonu motoru. Správné připojení elektromotoru v pračce začíná identifikací typu motoru podle štítku, kde najdete základní parametry včetně napětí, proudu a kapacity kondenzátoru.
Při připojení elektromotoru automatické pračky je nezbytné mít připravené vhodné nářadí, jako jsou nástrčný klíč 0,25 cm a šroubovák. Montážní konzola motoru slouží k jeho upevnění a správné orientaci, což ovlivňuje provozní spolehlivost a zabraňuje možným chybám při zapojení.
- Rozpoznat podle štítku, zda je motor jednofázový nebo třífázový
- Ověřit kapacitu kondenzátoru (běhového kondenzátoru) pro správné zapojení
- Připravit nářadí: nástrčný klíč 0,25 cm, šroubovák
- Zkontrolovat montážní konzolu a správné upevnění motoru
- Vyhnout se časté chybě: nesprávnému připojení kondenzátoru, které může způsobit reverzaci otáček nebo diagnostiku elektromotoru jako závadu
Tipy pro správné připojení motoru v pračce
Připojení motoru vyžaduje přesné dodržení zapojení kabelů podle schématu na štítku motoru, aby nedošlo k poškození vinutí nebo kondenzátoru. Pro koho je tento postup vhodný? Pro zkušené kutily s elektrotechnickými základy, kteří mají potřebné nářadí a chápou význam kapacity kondenzátoru. Pro laiky je vhodné vyhledat odborný servis, aby se předešlo poškození motoru nebo pračky.
Bezpečnostní opatření před připojením elektromotoru
Před připojením elektromotoru automatické pračky je nezbytné kompletně odpojit zařízení od elektrické sítě i přívodu vody. Tento krok zajišťuje eliminaci rizika úrazu elektrickým proudem během manipulace s kabeláží a montážní konzolou motoru. Doporučuje se vždy provádět montáž elektromotoru kvalifikovaným elektrikářem s platným oprávněním, který má zkušenosti s diagnostikou elektromotorů a správným zapojením motoru včetně běhového kondenzátoru o kapacitě 60-68 μF na 1 kW výkonu a reverzace otáček přehoděním fází.
Neodborné zapojení často vede k chybám, jako je nesprávné propojení svorek nebo opomenutí zkratování kontaktů u 6svorkových motorů, což může způsobit poškození motoru, zkrat nebo selhání funkce pračky. Při práci je nutné pečlivě kontrolovat stav kabeláže, pevnost montážní konzoly a správnost propojení vodičů podle štítku motoru a schématu zapojení.
- Odpojte pračku od elektrické sítě a uzavřete přívod vody, aby byla zajištěna úplná bezpečnost během montáže
- Zkontrolujte integritu kabeláže a pevnost montážní konzoly motoru, případně ji vyměňte za novou montážní konzolu s odpovídajícími rozměry
- Svěřte zapojení elektromotoru kvalifikovanému elektrikáři, který provede správné připojení včetně běhového kondenzátoru a případné reverzace otáček
Tip: Nesprávné připojení motoru, například záměna fází u třífázových motorů nebo špatné zapojení kondenzátoru u jednofázových motorů, patří mezi nejčastější příčiny poruch. Pro domácí kutily bez odborného vzdělání montáž motoru nedoporučuji kvůli riziku poškození zařízení a ohrožení bezpečnosti.
Montáž elektromotoru v automatické pračce krok za krokem
Montáž elektromotoru v automatické pračce vyžaduje přesný postup a správné nářadí, aby bylo zajištěno bezpečné a funkční zapojení motoru. Motor je upevněn na montážní konzolu, která drží celý mechanismus pevně na místě. K montáži je nezbytné použít nástrčný klíč o průměru 0,25 cm a šroubovák, protože motor drží celkem osm šroubů.
Postup připojení motoru v automatické pračce krok za krokem:
- Odpojení pračky od elektrické sítě – zajistěte bezpečnost a předejděte riziku úrazu elektrickým proudem.
- Odstranění krytu pračky – demontujte kryt, abyste získali přístup k motoru.
- Odšroubování 8 upevňovacích šroubů – použijte nástrčný klíč a šroubovák k uvolnění šroubů připevňujících starý motor na montážní konzolu.
- Odpojení kabelového svazku – pečlivě odpojte kabeláž motoru, zaznamenejte si zapojení pro správné následné připojení.
- Vyjmutí starého motoru – motor opatrně vyjměte z montážní konzoly.
- Upevnění nového motoru na montážní konzolu – umístěte nový motor a připevněte ho osmi šrouby, které pevně dotáhněte nástrčným klíčem.
- Připojení kabeláže – podle poznámek správně zapojte kabely k motoru a běhovému kondenzátoru.
- Kontrola montáže a zpětná montáž krytu – zkontrolujte pevnost upevnění a vraťte kryt na místo.
Tip: Častou chybou při zapojení elektromotoru v automatické pračce je nesprávné připojení kabelového svazku, které může způsobit reverzaci otáček nebo úplné nefungování motoru. Doporučuji pečlivou diagnostiku elektromotoru před i po montáži.
Jak správně zapojit elektromotor v automatické pračce
Přesný postup montáže motoru včetně správného zapojení kabelů je klíčový pro správnou funkci pračky. Montážní konzola a běhový kondenzátor musí být spojeny podle výrobního schématu, aby se předešlo problémům s chodem motoru. Odborná diagnostika elektromotoru pomůže odhalit případné vady vinutí či kondenzátoru, což usnadní výměnu a montáž nového motoru.
Elektrické připojení motoru včetně kondenzátoru
Elektrické připojení elektromotoru v automatické pračce zahrnuje správné zapojení motoru i běhového kondenzátoru, který je klíčový pro správný chod jednofázových motorů. Níže najdete podrobný návod na připojení jak jednofázových, tak třífázových motorů včetně tipů pro reverzaci otáček a výměnu kondenzátoru.

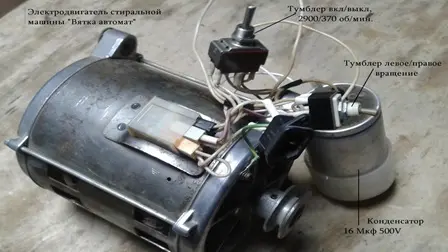

Zapojení jednofázového motoru s kondenzátorem
Jednofázový motor v automatické pračce vyžaduje běhový kondenzátor s kapacitou obvykle mezi 60 a 68 μF na 1 kW výkonu motoru. Kondenzátor slouží k vytvoření fázového posunu, který umožňuje motoru správný rozběh a plynulý běh. Připojení se provádí tak, že kondenzátor spojuje startovací vinutí s jednou z fází motoru. Správné zapojení motoru a kondenzátoru zajišťuje stabilní chod a snižuje riziko přetížení. Pro elektromotor automatické pračky zapojení musí respektovat označení svorek a připojit běhový kondenzátor přes montážní konzolu, která pevně uchycuje komponenty.
| Komponenta | Funkce | Hodnota/Kapacita |
|---|---|---|
| Jednofázový motor | Hlavní pohon pračky | Výkon podle modelu |
| Běhový kondenzátor | Umožňuje rozběh a běh motoru | 60-68 μF na 1 kW výkonu |
| Montážní konzola | Upevnění motoru a kondenzátoru | Pevná konstrukce |
Zapojení třífázového motoru a reverzace otáček
Třífázový motor se připojuje k síti 230/400 V třemi fázemi. Jeho správné zapojení nevyžaduje běhový kondenzátor, protože třífázové napájení samo vytváří potřebný točivý moment. Reverzace otáček u třífázového motoru se provádí přehoděním dvou fází mezi sebou, což změní směr otáčení rotoru. U motorů se šesti svorkami je nutné také zkratovat kontakty 1 a 4, aby bylo zapojení kompletní a motor pracoval správně. Tento postup je klíčový pro správnou diagnostiku elektromotoru a jeho dlouhodobý provoz.
Výměna běhového kondenzátoru u jednofázových motorů
Při výměně běhového kondenzátoru je nutné vždy zkontrolovat jeho kapacitu, která by měla odpovídat rozsahu 60-68 μF na 1 kW výkonu motoru. Kondenzátor se musí bezpečně odpojit od svorek motoru a nahradit novým, přičemž je třeba dbát na správnou polaritu a pevné uchycení na montážní konzolu. Nesprávné zapojení nebo použití kondenzátoru s nesprávnou kapacitou může vést k poruchám motoru a snížené životnosti pračky. Proto je důležitá pečlivá diagnostika a správný postup při výměně.
Tipy pro správné připojení motoru v pračce zahrnují pečlivé označení svorek, kontrolu kapacity kondenzátoru a dodržení schémat zapojení uvedených výrobcem.
Pro detailní návod připojení elektromotoru pračky doporučuji vždy konzultovat technickou dokumentaci konkrétního modelu.
Diagnostika a testování správného připojení elektromotoru
Pro správnou diagnostiku elektromotoru v automatické pračce je nezbytné provést několik měření, která potvrdí správné zapojení motoru a jeho funkčnost. Následující postup vám pomůže zjistit, zda jsou hodnoty odporu, napětí, proudu a skluzu v normě a jak předejít častým chybám při instalaci.
Jak měřit odpor vinutí motoru
Odpor vinutí motoru měřte mezi jednotlivými svorkami pomocí digitálního multimetru. Normální hodnoty se pohybují mezi 8 a 82 Ω v závislosti na typu motoru a zapojení. Nesprávné hodnoty mohou indikovat poškození vinutí, které vyžaduje výměnu kondenzátoru nebo opravu. Při měření vždy odpojte motor od napájení.
Kontrola napětí a proudu při provozu
Napětí připojené k motoru by mělo být stabilní v rozmezí 220-230 V, proud pak 1,4-1,5 A při běžném provozu. Tyto hodnoty změříte pomocí voltmetru a ampérmetru přímo na připojovacích svorkách motoru. Nesprávné hodnoty napětí nebo proudu mohou signalizovat chyby při zapojení elektromotoru v automatické pračce a vést k reverzaci otáček nebo přetížení.
Prevence přehřívání motoru
Přehřívání elektromotoru snižuje životnost a může způsobit trvalé poškození. Pro prevenci zajistěte dostatečné větrání kolem montážní konzoly a pravidelně kontrolujte funkčnost běhového kondenzátoru. Doporučuje se také používat vhodné jištění a odpojit motor při podezření na nadměrné zahřívání.
- Přesné měření odporu a elektrických parametrů je klíčové pro diagnostiku elektromotoru
- Kontrola správného zapojení motoru pračky zahrnuje i ověření správné funkce běhového kondenzátoru
- Při podezření na chyby při zapojení nebo výměnu kondenzátoru je vhodné obrátit se na odborný servis
Údržba a řešení problémů s elektromotorem v pračce
Údržba elektromotoru v automatické pračce zahrnuje pravidelné čištění motoru od prachu a nečistot, kontrolu pevnosti upevnění na montážní konzole a diagnostiku elektrických parametrů. Pevné uchycení motoru zabraňuje nadměrným vibracím a hlučnosti, které mohou vznikat při uvolnění šroubů nebo poškození silentbloků. Správná údržba a pravidelná diagnostika prodlužují životnost motoru, snižují riziko závad a zajišťují tichý a spolehlivý provoz pračky.
Kontrola a výměna montážní konzoly
Montážní konzola zajišťuje pevné uchycení elektromotoru a minimalizuje přenos vibrací na konstrukci pračky. Při údržbě je nutné zkontrolovat, zda konzola není prasklá, zdeformovaná nebo korodovaná, a zda jsou všechny 8 upevňovací šrouby dotažené na doporučený utahovací moment (obvykle 10-12 Nm). Uvolněné šrouby nebo poškozená konzola mohou vést k nesprávnému usazení motoru, což způsobuje zvýšenou hlučnost a může ovlivnit správné zapojení elektromotoru v automatické pračce. V případě opotřebení doporučuji konzolu vyměnit za originální díl odpovídající typu motoru, například s krytím IP55 a osovou výškou 71 mm.
Řešení vibrací a hlučnosti motoru
Vibrace motoru jsou často způsobeny uvolněnými upevňovacími prvky nebo opotřebenými silentbloky, které tlumí otřesy. Pro snížení hlučnosti je třeba pravidelně kontrolovat utažení všech šroubů a stav silentbloků, které by měly být bez prasklin a deformací. Silentbloky doporučuji měnit při zjištění mechanického poškození nebo výrazného stárnutí materiálu. Nesprávné zapojení elektromotoru v automatické pračce, například přehodění fází u třífázových motorů, může způsobit reverzaci otáček, což vede k nadměrným vibracím a zvýšenému opotřebení ložisek.
Tipy pro správné připojení motoru v pračce:
- Dodržujte přesné pořadí zapojení kabelů podle schématu výrobce, zvláště u motorů s 5 nebo 6 svorkami, kde je nutné správně zkratovat kontakty (např. 1 a 4 u 6svorkových motorů)
- Kontrolujte běhový kondenzátor s kapacitou 60-68 μF na 1 kW výkonu a provozním napětím minimálně 400 V; kondenzátor vyměňte při známkách nafouknutí nebo poklesu kapacity
- Při diagnostice elektromotoru měřte odpor vinutí, který by měl být v rozmezí: mezi svorkami 1 a 5: 23,2-26,8 Ω, mezi 1 a 2: 8-9,2 Ω, mezi 4 a 3 a 4 a 6: 51,1-58,9 Ω, mezi 3 a 6: 71,6-82,4 Ω; odchylky mohou indikovat poškození vinutí nebo komutátoru
Závěrem, pravidelná údržba elektromotoru včetně čištění, kontroly upevnění na montážní konzole a správného zapojení kabeláže je nezbytná pro bezproblémový chod pračky. Odstranění vibrací a hlučnosti nejen prodlouží životnost motoru, ale také zlepší komfort používání a sníží riziko nákladných oprav.
Časté dotazy
Jak se zapojuje pračka?
Při zapojení pračky je důležité odpojit ji od elektrické sítě a vody, správně připojit elektromotor podle jeho typu a zajistit pevné upevnění motoru na montážní konzole.
Kolik stojí připojení pračky?
Cena připojení pračky včetně elektromotoru se liší podle odborné služby, obvykle se pohybuje mezi 500 až 1500 Kč včetně materiálu a práce.
Jak funguje komutátorový motor?
Komutátorový motor v pračce pracuje na principu přepínání směru proudu v rotorových vinutích, což umožňuje otáčení rotoru; tento typ motoru se v automatických pračkách používá méně často.
Co je potřeba k připojení pračky?
K připojení pračky je potřeba správný elektromotor, vhodné nářadí jako nástrčný klíč 0,25 cm a šroubovák, běhový kondenzátor (u jednofázového motoru), a znalost elektrického zapojení.
Jak správně propojit kabely elektromotoru u pračky?
Kabely motoru je třeba propojit podle schématu výrobce, u jednofázových motorů připojit běhový kondenzátor mezi hlavní a pomocné vinutí s kapacitou 60-68 μF na 1 kW.
Jak vyměnit běhový kondenzátor u motoru pračky?
Odpojte pračku od sítě, odstraňte starý kondenzátor, změřte kapacitu nového (60-68 μF), připojte ho na správné svorky a zajistěte upevnění pro bezpečný provoz.
Jak diagnostikovat elektromotor pračky?
Použijte multimetr k měření odporu vinutí (8-82 Ω), digitální měřič k ověření napětí 220-230 V a proudu 1,4-1,5 A, sledujte správné otáčky a prevenci přehřívání.
Jak řešit vibrace a hlučnost motoru v pračce?
Zkontrolujte a utáhněte šrouby motoru, vyměňte silentbloky, použijte antivibrační podložky a zkontrolujte montážní konzolu pro snížení vibrací a hlučnosti.
Jak připojit třífázový motor v pračce?
Třífázový motor se připojuje do sítě 230/400 V, reverzace otáček se provádí přehoděním dvou fází, je nutné dbát na správné fázování a bezpečnost při zapojení.
Jak vybrat správnou montážní konzolu pro motor pračky?
Montážní konzola musí být pevná, bez prasklin a správně uchycená, doporučuje se použít originální nebo kvalitní náhradu a správné šrouby pro upevnění motoru.
Jaké bezpečnostní opatření je nutné dodržet před připojením elektromotoru v pračce?
Před připojením motoru je nutné odpojit pračku od elektrické sítě a zkontrolovat, že jsou všechny vodiče bez poškození, doporučený krok je vždy ověřit napětí pomocí voltmetru.
Jak správně zapojit kondenzátor u jednofázového elektromotoru pračky?
Kondenzátor se zapojuje mezi běhový a startovací vinutí; správné připojení je klíčové a obvykle se provádí podle barevného značení kabelů, přičemž kondenzátor má označení kapacity v mikrofaradech (µF) na štítku.
