Jak poznat spálený elektromotor a jeho příznaky krok za krokem
Spálený elektromotor poznáte podle charakteristických příznaků, jako je přehřátí motoru a neobvyklé zvuky či zápach spáleniny. Diagnostika elektromotoru zahrnuje měření odporu vinutí, které pomáhá odhalit vnitřní poškození a zamezit vážnějším závadám. Správná ochrana motoru výrazně prodlužuje jeho životnost a zabraňuje nákladným opravám.
📝 Ve zkratce
- Pojistka či jistič musí mít minimálně 125 % jmenovitého proudu motoru pro správnou ochranu.
- Napětí na svorkách motoru by mělo být v rozmezí ±10 % jmenovité hodnoty pro zabránění přehřátí.
- Proud motoru při plném zatížení by měl odpovídat štítkové hodnotě; vyšší proud značí přetížení nebo závadu.
- Opotřebení ložisek se zjišťuje poslechem a pohybem hřídele, jejich stav výrazně ovlivňuje teplotu motoru.
- Zkrat nebo přerušení vinutí lze diagnostikovat měřením odporu ohmmetrem, nekonečný odpor značí přerušení.
Jak poznat spálený elektromotor a jeho příznaky

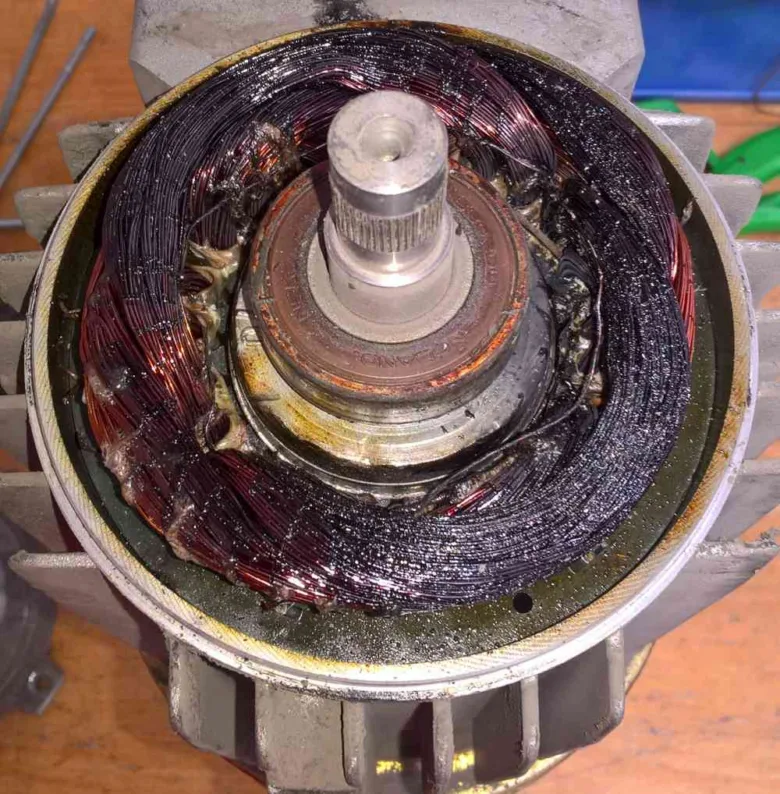

Spálený elektromotor poznáte podle několika jasných příznaků, které signalizují poškození vinutí a přehřátí motoru. Mezi nejvýraznější projevy patří zvýšená teplota nad normální provozní hodnoty, silný hluk a neobvyklé vibrace během chodu, stejně jako odchylky v elektrickém proudu nad jeho jmenovitou hodnotu.

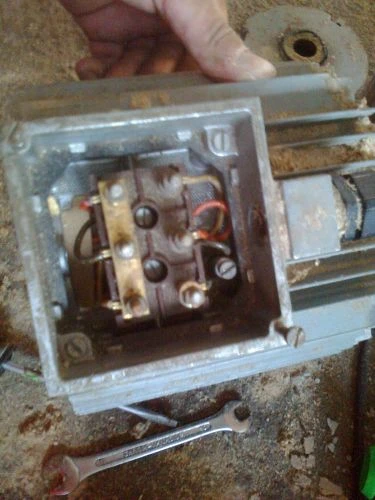

Přehřátí motoru způsobuje poškození izolace vinutí, což vede ke zkratu a následnému selhání elektromotoru. Zvýšený proud indikuje přetížení a může být měřen pomocí multimetru při diagnostice elektromotoru. Hluk a vibrace doprovázejí mechanické problémy, například opotřebení oporového ložiska, které často souvisí s poškozením motoru.
Mezi typické příznaky spáleného elektromotoru patří:
- Zvýšená teplota motoru během provozu, často výrazně nad doporučenými 80-100 °C
- Hluku, který může být dutý nebo kovový
- Vibrace nad běžnou úroveň, což signalizuje mechanické závady
- Vyšší odběr elektrického proudu než je jmenovitý, což značí zkrat vinutí nebo přetížení
Jak zjistit jestli je elektromotor spálený
Pro přesné určení stavu vinutí se doporučuje měření odporu vinutí multimetr nebo speciálním přístrojem. Tato diagnostika elektromotoru pomůže odhalit zkraty nebo přerušené závity, které jsou hlavními příčinami spálení motoru.
Tip: Častou chybou je ignorovat zvýšené vibrace a hluk, což zhoršuje poškození oporového ložiska a zkracuje životnost motoru. Tento stav se hodí pro rychlou kontrolu, ale pro detailní diagnostiku je vhodné konzultovat odborníka.
Elektrické parametry a jejich vliv na spálení motoru
Správné nastavení elektrických parametrů je zásadní pro ochranu elektromotoru před přehřátím a spálením vinutí. Nedodržení doporučených hodnot napětí a proudu často vede k poškození izolace a následné poruše motoru. Níže vysvětluji klíčové aspekty ochrany motoru a praktické tipy, jak zjistit, že je elektromotor spálený.
Jak správně nastavit hodnotu pojistky nebo jističe pro elektromotor
Pojistka či jistič musí být dimenzovány na minimálně 125 % jmenovitého proudu elektromotoru. Tato rezerva zabraňuje vypínání při běžných provozních nárazových proudech, zároveň ale efektivně chrání vinutí před přetížením a přehřátím. Příliš nízká hodnota pojistky často vede k nežádoucím odstavením motoru, zatímco příliš vysoká nedokáže zabránit spálení izolace. Správná ochrana motoru tedy vyžaduje přesné nastavení podle technických parametrů výrobce a pravidelné kontroly. Jistič s funkcí relé přetížení navíc dokáže vypnout motor při nadměrném proudovém zatížení, což je důležitý prvek diagnostiky elektromotoru.
Jaké napěťové odchylky jsou přípustné pro správný chod elektromotoru
Napětí napájecí sítě by mělo být udržováno v rozmezí ±10 % jmenovité hodnoty uvedené na štítku motoru. Odchylky nad tento limit mohou způsobit zvýšení proudu, což vede k vyššímu zahřívání vinutí a riziku jejich poškození. Při nedostatečném napětí motor pracuje s větším proudem, což způsobuje přehřátí motoru a zkracuje životnost izolace. Naopak příliš vysoké napětí může poškodit elektrickou izolaci a další komponenty. Pro přesné měření se používá multimetr, který umožní zkontrolovat stabilitu napětí a tím i stav ochrany motoru.
Jak poznám spálený elektromotor?
Spálený elektromotor obvykle vykazuje několik charakteristických příznaků: nadměrné teploty výrazně přesahující normální provozní hodnoty, zvýšený hluk a vibrace způsobené poškozením oporového ložiska nebo vinutí a také vyšší než jmenovitý proud při měření multimetrem. Měření odporu vinutí pomáhá identifikovat zkrat nebo přerušené vinutí, což jsou typické známky spáleného motoru. Při diagnostice elektromotoru je důležité sledovat tyto symptomy včas, aby se zabránilo úplnému selhání zařízení. Podle informací Státního zdravotního ústavu (https://www.szu.cz) je preventivní údržba a správné nastavení ochranných prvků klíčem k dlouhodobému provozu motoru.
| Parametr | Doporučená hodnota | Význam pro ochranu motoru |
|---|---|---|
| Pojistka / jistič | ≥ 125 % jmenovitého proudu | Zabraňuje přetížení a spálení vinutí |
| Napětí | ±10 % jmenovité hodnoty | Udržuje stabilní výkon a teplotu |
| Proud | Podle štítku motoru | Měření pomáhá odhalit přehřátí |
Více informací k tématu najdete v oficiálním zdroji: Státní zdravotní ústav (SZÚ).
Diagnostika vinutí a izolace motoru pomocí měření
Diagnostika vinutí a izolace motoru pomocí měření patří mezi základní metody, jak přesně zjistit stav elektromotoru a předejít jeho přehřátí či trvalému poškození. Správné použití ohmmetru (multimetru na měření odporu) umožňuje odhalit přerušení či zkrat vinutí, které jsou nejčastějšími příčinami poruch motoru.

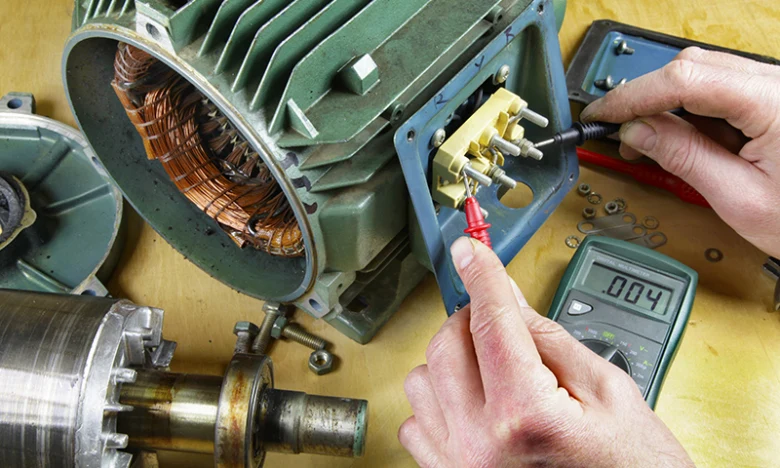

Jak použít multimetr k měření odporu vinutí
Nastavte multimetr na měření odporu (ohmů) v rozsahu odpovídajícím hodnotám vinutí motoru, obvykle jednotky až stovky ohmů. Připojte měřící sondy k jednotlivým vodičům vinutí. U zdravého vinutí je odpor nízký a stabilní, typicky v řádu jednotek ohmů podle typu motoru. Nekonečný odpor znamená přerušení vinutí, zatímco velmi nízký odpor (blížící se nule) signalizuje zkrat. U třífázových motorů měřte odpor mezi všemi třemi fázemi a porovnejte naměřené hodnoty; výrazné odchylky indikují poškození.
Příznaky zkratu a přerušení vinutí
Zkrat vinutí se projevuje abnormálně nízkým odporem, což způsobuje zvýšený proud motoru, přetížení a nadměrné zahřívání vinutí. Přerušení vinutí se pozná podle nekonečného odporu, kdy proud nemůže protékat a motor nepracuje. Tyto závady často vedou k opotřebení oporových ložisek a dalším mechanickým problémům. V případě opakovaného vypínání relé přetížení je nutné zkontrolovat právě stav vinutí, protože může signalizovat zkrat nebo uzemnění.
Bezpečnostní opatření při měření vinutí
Před zahájením měření vždy odpojte motor od napájení a ověřte, že je bez napětí. Používejte izolované měřící sondy a pracujte v suchém prostředí, abyste minimalizovali riziko úrazu elektrickým proudem. Při manipulaci dodržujte bezpečnostní pravidla a ujistěte se, že je relé přetížení motoru vypnuto a vychladlé.
Tip: Častou chybou je měření odporu vinutí při zapnutém napájení, což může poškodit multimetr i způsobit úraz. Vždy provádějte měření s odpojeným napájením.
Mechanické příčiny přehřátí a poškození motoru
Opotřebení oporového ložiska zvyšuje tření mezi rotorem a statorem, což vede k nárůstu teploty motoru nad doporučenou hodnotu 80 °C. Tento stav se projevuje zvýšeným hlukem v rozsahu 70-90 dB a vibracemi přesahujícími 4 mm/s RMS, které signalizují mechanickou nerovnováhu. Nesprávné seřízení spojky způsobuje nerovnoměrné přenášení točivého momentu, což vede k lokálnímu přetížení ložisek a zvýšení vibrací nad 5 mm/s RMS, čímž se zvyšuje riziko přehřátí a mechanického poškození motoru.
Jak se pozná přidřený elektromotor a jeho příznaky
Přidřený elektromotor vykazuje charakteristický zvuk vrčení s frekvencí 50-60 Hz, přičemž hřídel se neotáčí nebo se otáčí s výrazným zadrháváním. Tento stav indikuje závažné mechanické poškození ložisek nebo ucpání spojky. Diagnostika elektromotoru pomocí měření odporu vinutí multimetrem odhalí přerušené vinutí (nekonečný odpor) nebo zkrat (nízký odpor pod 1 Ω). Pravidelná kontrola ložisek pohybem hřídele (posun nad 0,1 mm) a poslech pomocí stetoskopu pomáhají včas identifikovat opotřebení a předejít spálení motoru.
Preventivní opatření:
- Kontrolujte oporová ložiska pravidelně, ideálně každých 500 provozních hodin
- Seřizujte spojky podle výrobních tolerancí, max. vůle 0,05 mm
- Monitorujte vibrace motoru, hodnoty nad 4 mm/s RMS vyžadují zásah
- Sledujte hluk motoru, nárůst o více než 10 dB signalizuje problém
- Provádějte diagnostiku vinutí multimetrem s měřením odporu v rozsahu 0,1-10 Ω
Častá chyba: Nedostatečné mazání ložisek a ignorování zvýšených vibrací často vedou k rychlému přehřátí a spálení motoru.
Pro koho se to hodí: Tento postup je vhodný pro údržbáře a techniky zodpovědné za pravidelnou preventivní údržbu průmyslových elektromotorů.
Pro koho se to nehodí: Není vhodné pro laiky bez zkušeností s elektrickými měřeními a mechanickou diagnostikou, kde hrozí riziko úrazu nebo poškození zařízení.
Provozní podmínky a správné chlazení elektromotoru
Provozní podmínky a správné chlazení elektromotoru významně ovlivňují jeho životnost a spolehlivost. Překročení doporučených teplotních limitů vede k přehřátí, které může poškodit izolaci vinutí a vyvolat selhání motoru.
Doporučené teplotní limity elektromotorů
Maximální provozní teplota elektromotoru by neměla přesáhnout 120 °C, přičemž okolní teplota by měla zůstat do 40 °C podle technických specifikací výrobce. Dodržení těchto parametrů pomáhá předcházet přehřátí motoru, které často signalizuje poruchu v ochraně motoru nebo nedostatečné chlazení.
Metody měření přehřátí
K detekci přehřátí elektromotoru se využívá termografie a teplotní čidla instalovaná na povrchu motoru nebo uvnitř jeho oporového ložiska. Pravidelné měření teploty umožňuje včasnou diagnostiku elektromotoru a prevenci spálení vinutí, což lze doplnit i měřením odporu vinutí pomocí multimetru.
| Parametr | Doporučená hodnota | Metoda měření |
|---|---|---|
| Maximální teplota | 120 °C | Termografie, teplotní čidla |
| Okolní teplota | do 40 °C | Měření prostředí |
| Kontrola vinutí | Odpor v normě dle datasheetu | Multimetr |
Tip: Nedodržení napájecího napětí v rozmezí ±10 % často vede k přehřátí a urychluje poškození izolace vinutí.
_V případě podezření na přehřátí a spálení elektromotoru je vhodné provést komplexní diagnostiku a zvážit konzultaci s odborníkem._

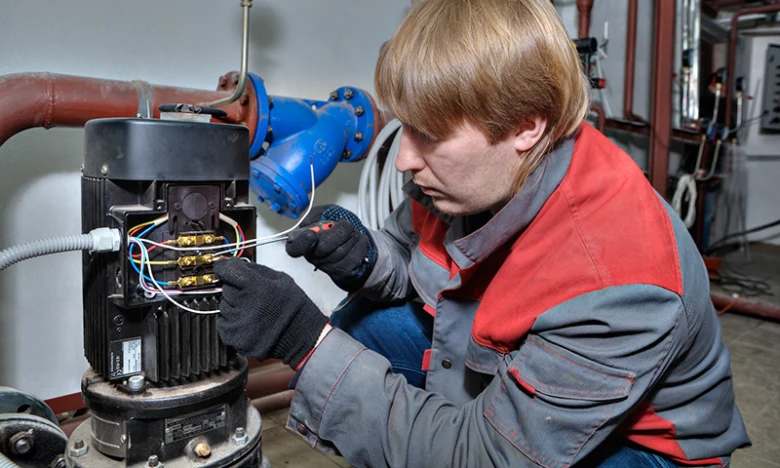

Preventivní údržba pro prodloužení životnosti motoru
Preventivní údržba je klíčová pro prodloužení životnosti elektromotoru a minimalizaci rizika jeho spálení. Pravidelná kontrola ložisek, zejména oporových, pomáhá předcházet přehřátí motoru způsobenému zvýšeným třením. Čištění ventilace a odstranění prachu zlepšuje chlazení motoru, což je zásadní pro udržení optimální teploty vinutí. Dále je nezbytné kontrolovat elektrické spoje a zajistit správnou funkci ochrany motoru, což snižuje riziko zkratu vinutí. Přesné měření odporu vinutí pomocí multimetru patří mezi základní diagnostické metody, jak zjistit jestli je elektromotor spálený, a umožňuje včas odhalit počínající poškození.
- Kontrola ložisek – pravidelně prověřujte stav a opotřebení oporových ložisek
- Mazání ložisek – aplikujte vhodné mazivo podle doporučení výrobce
- Čištění ventilace – odstraňujte prach a nečistoty, které brání chlazení
- Kontrola elektrických spojů – zajistěte pevné a bezpečné připojení kabelů
- Diagnostika odporu vinutí – měřte multimetrém pro včasné odhalení spáleného vinutí
Tip: Častou chybou je vynechání pravidelného mazání ložisek, což vede k přehřátí a následnému spálení motoru. Preventivní údržba se hodí pro všechny typy elektromotorů, ale u starších nebo často přetěžovaných modelů je klíčová.
Časté dotazy k poruchám elektromotorů
Otázka: Jak poznám spálený elektromotor?
Spálený elektromotor poznáte podle zvýšené teploty nad 120 °C, nadměrného hluku a vibrací. Dalším příznakem je vyšší než jmenovitý proud, který signalizuje přetížení nebo poškození vinutí.
Otázka: Jak zjistit jestli je elektromotor spálený?
Diagnostiku spáleného motoru ověříte měřením odporu vinutí pomocí multimetru. Nekonečný odpor znamená přerušení vinutí, nízký odpor signalizuje zkrat – obě situace svědčí o poškození.
Otázka: Jak se pozná přidřený elektromotor a jeho příznaky?
Přidřený motor vydává zvýšený hluk a vibrace, hřídel se obtížně otáčí nebo je zablokovaná, což způsobuje přehřátí motoru a zvýšené tření.
Otázka: Co znamená vysoký proud motoru?
Proud vyšší než 125 % jmenovité hodnoty značí přetížení motoru, které může vést k přehřátí a spálení vinutí. Ochrana motoru pomocí relé přetížení je proto nezbytná.
Otázka: Jak bezpečně měřit odpor vinutí?
Při měření odporu vinutí vždy vypněte napájení, odpojte motor od sítě a použijte izolované nástroje. Multimetr připojujte na odpojené vodiče, abyste minimalizovali riziko úrazu.
Otázka: Jaké jsou příznaky elektrického zkratu ve vinutí motoru?
Zkrat vinutí se projeví extrémně nízkým odporem měřeným multimetrem, častým vypínáním ochranných prvků a rychlým přehříváním motoru.
Otázka: Jak často by měla probíhat preventivní údržba elektromotoru?
Preventivní údržbu doporučuji provádět minimálně jednou za 6 měsíců, včetně kontroly oporových ložisek a čištění, což pomáhá předcházet přehřátí motoru a poruchám.
Odborná rada: Při jakýchkoli pochybnostech ohledně stavu elektromotoru je vhodné obrátit se na specializovaného technika, který provede detailní diagnostiku elektromotoru a navrhne vhodná opatření. Bezpečnostní opatření při měření a opravách jsou nezbytná pro ochranu zdraví i zařízení.
