Výměna zářivek za LED svítidla: Kompletní návod a schéma zapojení

Výměna zářivek za LED svítidla přináší výraznou úsporu energie a prodloužení životnosti osvětlení. Správné zapojení LED trubic vyžaduje odstranění startéru a úpravu elektrického obvodu podle přehledného schématu. Poradím vám, jak celý proces zvládnout bezpečně a efektivně.

Jak bezpečně vyměnit zářivky za LED svítidla krok za krokem

Výměna zářivek za LED svítidla v zářivkovém svítidle vyžaduje přesný a bezpečný postup, který zahrnuje odpojení od elektrické sítě, odstranění starých komponentů a správné zapojení nové LED zářivky podle schématu výrobce. Dodržení těchto kroků zajistí bezpečnost, správnou funkci a maximální úsporu energie.

1. Vypnutí napájení – odpojte zářivkové svítidlo od elektrické sítě pomocí jističe nebo vypínače, aby nedošlo k úrazu elektrickým proudem.
2. Demontáž starých zářivek – opatrně vyjměte klasické zářivky z patic G13, které jsou standardní u většiny zářivkových svítidel.
3. Odstranění startéru a předřadníku – u svítidel s magnetickým předřadníkem vyjměte startér a případně tlumivku (magnetický předřadník), protože ponechání těchto komponentů zvyšuje spotřebu o 3-8 W na zářivku a snižuje úsporu energie. U elektronických předřadníků je nutné předřadník kompletně odstranit, protože LED zářivky fungují bez něj.
4. Kontrola schématu zapojení LED zářivky – ověřte, zda LED trubice vyžaduje jednostranné nebo oboustranné zapojení na 230 V, případně zda je potřeba elektronický předřadník. Nesprávné zapojení může způsobit nefunkčnost nebo bezpečnostní rizika.
5. Přímé zapojení vodičů – u jednostranných LED zářivek připojte fázi (hnědý, černý nebo šedý vodič) a nulový vodič (modrý) přímo do patic na jedné straně trubice. U oboustranných LED trubic připojte napájení na obou koncích podle schématu výrobce.

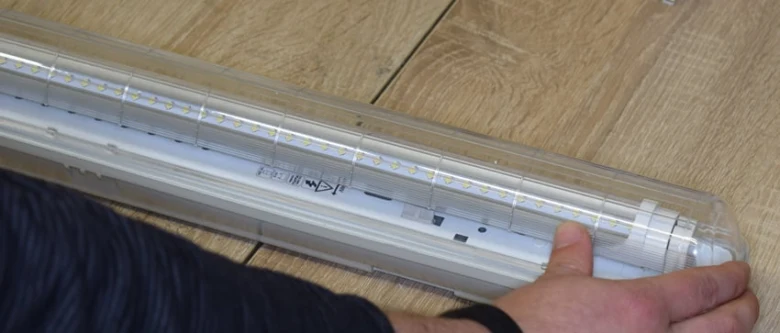

6. Instalace LED zářivky – vložte LED trubici do svítidla a zajistěte ji krytem svítidla.
7. Zapnutí napájení a test – znovu připojte svítidlo k síti a ověřte funkčnost LED svítidla. Pokud LED trubice nesvítí, otočte ji o 180° v paticích.

Tip: Při výměně zářivek za LED svítidla se vyvarujte ponechání magnetického předřadníku a startéru, pokud to výrobce LED zářivek výslovně neumožňuje. Tento postup může vést k elektrickému zkratu, poškození svítidla a zvýšené spotřebě energie.

Odborná rada: Úprava zářivkového svítidla na LED by měla být provedena odborně způsobilou osobou, zejména pokud je nutné upravovat elektrické zapojení. Po úpravě doporučuji označit svítidlo štítkem s informacemi o provedených změnách, stupni krytí (IP), provozní teplotě, počtu a výkonu LED trubic, datu úpravy a identifikaci provádějícího subjektu.

Pro koho se to hodí: Tento postup je vhodný pro kancelářská a průmyslová svítidla s paticí G13, kde je možné bezpečně odstranit předřadníky a startéry.

Pro koho NE: Není vhodný pro svítidla s integrovaným elektronickým předřadníkem, která nejsou určena k úpravě, nebo pokud není možné bezpečně upravit elektrické zapojení bez odborné pomoci.


Typy LED zářivek a jejich zapojení

Při výměně zářivek za LED svítidla je nezbytné rozlišit dva základní typy zapojení LED zářivek a jejich bezpečnostní dopady. Tento přehled vám pomůže vybrat správný typ a správně provést instalaci podle schématu zapojení LED svítidel místo klasických zářivek.

Rozdíly mezi typy LED zářivek

LED zářivky se dělí na dva hlavní typy podle způsobu napájení: jednostranné a oboustranné zapojení. Jednostranné LED zářivky mají fázi i nulový vodič přivedený na stejnou stranu trubice, druhá strana je elektricky neaktivní. Toto zapojení je považováno za bezpečnější a jednodušší na instalaci, protože eliminuje riziko dotyku pod napětím na opačné straně. Oboustranné LED zářivky naproti tomu přivádějí napájení na oba konce trubice, podobně jako u klasických zářivek, což může zvýšit riziko úrazu elektrickým proudem a vyžaduje větší opatrnost při montáži.

Další důležitou kategorií jsou LED zářivky s integrovaným elektronickým předřadníkem a bez něj. LED trubice bez předřadníku vyžadují kompletní odstranění původního předřadníku a startéru, protože jsou určeny k přímému připojení na 230 V síť. Naopak LED zářivky s integrovaným předřadníkem lze zapojit do stávajících svítidel, kde zůstává magnetický nebo elektronický předřadník, což usnadňuje výměnu bez dalších úprav.

Bezpečnostní aspekty při výběru LED zářivek

Bezpečnostní hledisko při zapojení LED zářivek je klíčové. Jednostranné zapojení, kdy jsou fáze i nulový vodič přivedeny na stejnou stranu, snižuje riziko úrazu elektrickým proudem, protože druhá strana trubice není pod napětím. Naproti tomu oboustranné zapojení vyžaduje připojení napájení na obou koncích, což zvyšuje nebezpečí při manipulaci a instalaci. Nesprávný výběr typu LED zářivky nebo ponechání původního předřadníku a startéru může vést k nefunkčnosti svítidla, zkrácení životnosti LED trubic a bezpečnostním rizikům.

Při výběru LED zářivky je proto nutné vždy ověřit u výrobce nebo prodejce typ zapojení a kompatibilitu se stávajícím svítidlem. Správné zapojení podle schématu zaručuje bezpečný provoz a maximální úsporu energie.

Tip: Při výměně zářivek za LED svítidla vždy odstraňte starý startér a předřadník, pokud používáte LED trubice bez integrovaného předřadníku. Ponechání těchto komponent může způsobit blikání, zkrácení životnosti LED a zvýšenou spotřebu energie.

Odborná rada: Jednostranné LED zářivky doporučuji pro domácí a kancelářské instalace kvůli vyšší bezpečnosti a jednoduchosti zapojení. Oboustranné LED zářivky jsou vhodné spíše pro profesionální instalace, kde je zajištěna správná montáž a bezpečnostní opatření.

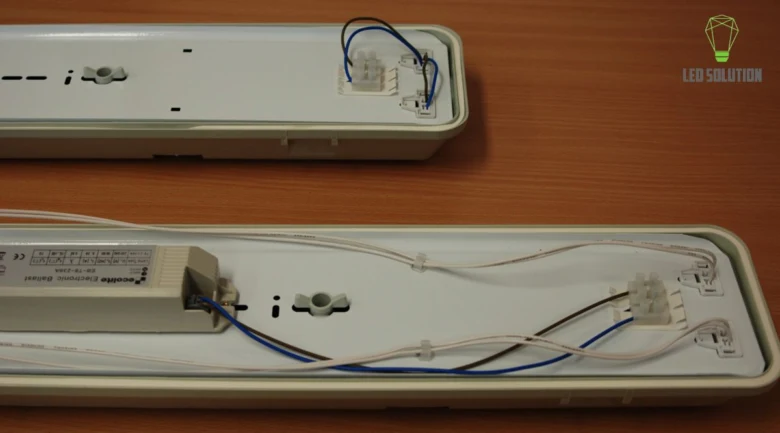

Odstranění předřadníků a startérů při přechodu na LED

Při výměně zářivek za LED svítidla je nezbytné správně odstranit staré předřadníky a startéry, aby LED zářivka fungovala bez problémů. Elektronický předřadník musí být vždy z obvodu vyjmut, protože LED zářivky pracují přímo na síťovém napětí 230 V a elektronický předřadník by mohl způsobit poruchu. Magnetický předřadník může zůstat, ale jeho ponechání často snižuje účinnost a životnost LED svítidla.

Startér je nutné nahradit LED startérem, pokud je svítidlo vybaveno magnetickým předřadníkem, nebo ho zcela odstranit v případě elektronického předřadníku. Tento krok je klíčový pro správné zapojení LED trubice.

Jak odstranit startér a předřadník při výměně za LED

1. Odpojení napájení – vypněte jistič nebo odpojte napájení svítidla pro bezpečnou práci.
2. Vyjmutí zářivky – opatrně vyjměte starou zářivku ze svítidla.
3. Odstranění startéru – vytáhněte startér ze svítidla, pokud je přítomen.
4. Vyjmutí elektronického předřadníku – odpojte a odstraňte elektronický předřadník z obvodu.
5. Kontrola magnetického předřadníku – rozhodněte, zda ponecháte nebo odstraníte magnetický předřadník podle typu LED trubice a doporučení výrobce.
6. Zapojení LED zářivky – podle schématu zapojení LED zářivky připojte LED trubici přímo na síťové napětí 230 V bez startéru a elektronického předřadníku.

Tip: Častou chybou je ponechání elektronického předřadníku, což vede k blikání LED zářivky nebo jejímu selhání. Proto vždy zkontrolujte typ předřadníku před samotnou výměnou.

Schémata zapojení pro různé typy LED svítidel

Pro správnou výměnu klasických zářivek za LED svítidla je klíčové porozumět základním schématům zapojení. Níže najdete přehled nejčastějších variant včetně popisu připojení fáze a nulového vodiče, což zajistí bezpečný a funkční provoz LED zářivek.

Základní schéma zapojení LED svítidel

Standardní schéma zapojení LED svítidel místo zářivek spočívá v připojení fáze na pin 1 a nulového vodiče na pin 2 LED zářivky. Tento způsob eliminuje potřebu klasického startéru a magnetického předřadníku, protože LED zářivky zpravidla obsahují vlastní elektroniku pro správný chod na napětí 230 V. Schéma zapojení LED zářivky bez startéru tedy znamená přímé připojení napájení k LED modulu bez dalších komponent. Tento přístup nejenže zjednodušuje instalaci, ale také snižuje riziko poruch a úniků proudu. Při výměně zářivky za LED trubici je třeba vždy ověřit, zda svítidlo podporuje přímé zapojení bez předřadníku.

Tip: Při zapojení LED svítidla dbejte na správnou polaritu připojení fáze a nulového vodiče, protože obrácené zapojení může snížit životnost LED nebo způsobit blikání.

Specifika zapojení pro různé typy LED svítidel

Různé typy LED svítidel vyžadují odlišná zapojení podle konstrukce a počtu vstupů. Některé LED zářivky využívají jednostranné zapojení, kdy jsou fáze i nulový vodič připojeny pouze na jedné straně trubice. Oproti tomu oboustranné zapojení znamená přivedení fáze na jednom konci a nulového vodiče na druhém konci LED zářivky. Tento rozdíl je zásadní pro správné fungování a bezpečnost. U oboustranných LED trubic je nutné vypnout a odstranit starý elektronický nebo magnetický předřadník, aby nedocházelo ke zkratu.

Při přechodu ze zářivek na LED svítidla je třeba také zvážit použití LED startéru, pokud svítidlo nemá upravený okruh. Správné schéma zapojení LED zářivky zahrnuje jasné označení vodičů a respektování elektrotechnických norem.

Tip: Nesprávné zapojení více fází nebo zanedbání odstranění předřadníku patří mezi časté chyby, které vedou k selhání LED svítidla. Pro koho se to hodí: LED svítidla s jednoduchým zapojením bez předřadníku jsou ideální pro rychlou výměnu v kancelářských prostorách. Pro náročnější instalace s více okruhy je vhodné konzultovat odborníka.

Doporučení pro výběr správné LED zářivky

Při výměně zářivek za LED svítidla je klíčové zvolit LED zářivku odpovídající délce a výkonu stávajícího osvětlovacího tělesa. LED trubice mají standardní délky od 60 do 150 cm a výkon se pohybuje mezi 9 až 24 W, což umožňuje nahradit většinu běžných zářivek. Pro většinu kancelářských svítidel je vhodná patice G13, která je kompatibilní s LED zářivkami, což usnadňuje přechod. Při výměně je potřeba zohlednit také typ předřadníku – magnetický nebo elektronický – a případné odstranění startéru, protože zapojení zářivky bez startéru je pro LED trubice standardem.

Jak vyměnit zářivky za LED svítidla

Pro správnou výměnu je třeba odpojit stávající zářivku, odstranit startér a podle schématu zapojení LED zářivky propojit vodiče na vstup 230 V. Tento postup zaručuje bezpečné a funkční zapojení LED trubice bez nutnosti výměny celého svítidla. Výměna zářivek za LED osvětlovací tělesa tak šetří energii i provozní náklady.

Kontrola a údržba po instalaci LED svítidel

Po výměně zářivek za LED svítidla je třeba zkontrolovat jejich správnou funkčnost. Nejprve ověřte, zda se LED zářivka rozsvítí ihned po zapnutí – to je základní indikátor správného zapojení podle schématu zapojení LED zářivky. Pokud LED trubice nesvítí, doporučuje se otočit ji o 180° v patici, protože polarita LED zářivek často určuje jejich funkčnost.

Pro údržbu LED svítidel platí několik jednoduchých pravidel:

• pravidelně odstraňujte prach z povrchu trubic měkkým hadříkem bez chemikálií
• kontrolujte pevnost uchycení LED zářivek v paticích
• při výměně zářivek za LED trubici dbejte na správné odstranění startéru a magnetického předřadníku, pokud jsou součástí původního zapojení
• vyhýbejte se zapojení zářivky bez startéru v klasických svítidlech, abyste předešli poškození

Tip: Při postupu výměny zářivek za LED zářivky krok za krokem vždy dodržujte správné zapojení LED trubice na 230V a respektujte specifika elektronického předřadníku, který může být v některých svítidlech požadován nebo naopak nutné jej odstranit.

Nejčastější chyby při výměně zářivek za LED svítidla

Pět nejčastějších chyb při výměně zářivek za LED

• Nesprávné zapojení LED zářivky, například připojení vodičů na nesprávnou stranu u jednostranných LED trubic, vede k nefunkčnosti nebo blikání světla.
• Ponechání magnetického předřadníku (tlumivky) a startéru zvyšuje spotřebu energie o 3-8 W na zářivku a může způsobit předčasné poškození LED trubice.
• Použití LED zářivek s nesprávným typem zapojení (jednostranné místo oboustranného, nebo naopak) způsobuje nekompatibilitu a riziko zkratu.
• Nedodržení bezpečnostních pravidel, zejména neodpojení svítidla od elektrické sítě před manipulací, zvyšuje riziko úrazu elektrickým proudem.
• Nesprávná likvidace starých zářivek obsahujících rtuť ohrožuje životní prostředí a porušuje platné ekologické předpisy.

Jak se vyhnout chybám při výměně zářivek za LED svítidla

Při výměně zářivek za LED svítidla vždy nejprve odpojte svítidlo od elektrické sítě vypínačem nebo jističem. Odstraňte všechny původní komponenty – startér i předřadník, protože LED trubice fungují bez nich. U svítidel s magnetickým předřadníkem lze použít LED startér jako náhradu za klasický, ale energeticky úspornější je kompletní vyřazení tlumivky a přímé zapojení vodičů. Vyberte LED zářivku s typem zapojení odpovídajícím vašemu svítidlu – jednostranné zapojení má fázi i nulový vodič na jedné straně, u oboustranného jsou napájecí vodiče na obou koncích. Pro připojení na 230 V používejte LED trubice určené pro přímé napájení bez předřadníku. Při instalaci použijte izolační rukavice a ověřte vypnutí jističe, aby byla zajištěna bezpečnost. Po instalaci zkontrolujte správnou funkci a případně LED trubici otočte o 180°, pokud nesvítí. V případě nejistoty doporučuji konzultaci s kvalifikovaným elektrikářem, který zajistí správné a bezpečné zapojení podle platných norem.

Tip: Častou chybou je ponechání magnetického předřadníku, který nejen zvyšuje spotřebu, ale může zkrátit životnost LED trubic. Kompletní odstranění předřadníku a startéru přináší až 50% úsporu energie oproti klasickému zapojení.

Pro koho se výměna hodí: LED svítidla jsou ideální pro kancelářské, průmyslové i domácí prostory s trubicovými svítidly, kde je možné upravit zapojení.

Pro koho NE: Pokud nelze svítidlo bezpečně upravit (například u starších nebo poškozených svítidel) nebo není možné odpojit předřadník, je lepší zvolit nové LED svítidlo s integrovaným zdrojem světla.

Ekologická likvidace starých zářivek a komponentů

Ekologická likvidace starých zářivek a komponentů je nezbytnou součástí výměny zářivek za LED svítidla. Zářivky totiž obsahují nebezpečné látky, zejména rtuť, která může poškodit životní prostředí při nesprávném nakládání. Proto je důležité staré zářivky a související komponenty, jako jsou elektronické nebo magnetické předřadníky a LED startéry, odevzdat na specializovaná sběrná místa nebo recyklační centra.

• Odevzdejte staré zářivky do autorizovaných sběrných míst pro elektroodpad.
• Nevhazujte je do běžného komunálního odpadu kvůli riziku úniku škodlivých látek.
• Komponenty, například elektronický předřadník, recyklujte společně se zářivkami.
• Volte ekologická recyklační zařízení, která zajistí bezpečnou likvidaci a obnovu materiálů.

Tip: Při výměně zářivky za LED trubici se vyplatí nejprve zkontrolovat schéma zapojení LED zářivky, aby bylo možné správně odstranit startér a případně nahradit magnetický předřadník elektronickým nebo je zcela vynechat. Takový postup nejen zjednoduší instalaci, ale také přispívá k úspoře energie a menší ekologické zátěži.

Časté dotazy

Jak postupovat při výměně zářivek za LED svítidla?

Nejdříve vždy odpojte svítidlo od elektrické sítě, poté odstraňte staré zářivky, vyjměte předřadník a startér, zapojte vodiče podle typu LED trubice a nakonec zkontrolujte funkčnost.

Jaký je rozdíl mezi jednostranným a oboustranným zapojením LED zářivek?

Jednostranné zapojení má fázi i nulový vodič na jedné straně trubice a je bezpečnější, oboustranné má napájení na obou koncích, což může být méně bezpečné.

Proč je nutné odstranit předřadník při výměně za LED zářivky?

Elektronický předřadník musí být odstraněn, protože LED zářivky fungují bez něj a ponechání by způsobilo nefunkčnost nebo vyšší spotřebu energie.

Jak zjistit správný typ LED zářivky pro mé svítidlo?

Zjistěte délku trubice, typ patice G13 a typ zapojení (jednostranné/oboustranné) u výrobce nebo prodejce, aby byla kompatibilita zajištěna.

Co dělat, když LED trubice po instalaci nesvítí?

Zkontrolujte správné připojení vodičů a pokud trubice nesvítí, otočte ji o 180°, protože LED trubice jsou polarizované.

Jak bezpečně odpojit staré zářivky před instalací LED svítidel?

Nejdůležitějším krokem je vypnout hlavní jistič a zkontrolovat napětí na svítidle měřičem; teprve poté lze bezpečně demontovat zářivku.

Co je potřeba udělat se startérem při přechodu na LED zářivky?

Startér je nutné odstranit, protože LED zářivky nevyžadují spouštěcí impuls; místo něj se v některých případech používá LED startér pro kompatibilitu.

Jaké jsou základní kroky při zapojení LED trubice na 230V?

LED trubice se obvykle zapojuje přímo na fázi a nulový vodič, přičemž je nutné odstranit předřadník a startér podle schématu, což je krok číslo 3 v návodu.

Jak předělat zářivkové svítidlo pro použití LED zářivek bez výměny celého svítidla?

Je třeba odstranit předřadník a startér a přepojit svítidlo podle schématu pro LED trubice, což obvykle zahrnuje přímé připojení na 230V.

Jaké jsou nejčastější chyby při výměně zářivek za LED svítidla?

Mezi nejčastější chyby patří ponechání původního předřadníku, nesprávné zapojení vodičů a použití nevhodného typu LED trubice, což může vést k nefunkčnosti svítidla.

Jak zkontrolovat správnost zapojení po instalaci LED svítidel?

Po zapojení je vhodné zkontrolovat napětí na svorkách LED trubice a ověřit, že svítidlo svítí bez blikání, což je krok číslo 5 v kontrolním postupu.

Jak ekologicky zlikvidovat staré zářivky a jejich komponenty?

Zářivky obsahují rtuť a je nutné je odevzdat do sběrných dvorů nebo specializovaných sběrných míst, což je povinnost podle zákona o odpadech.
