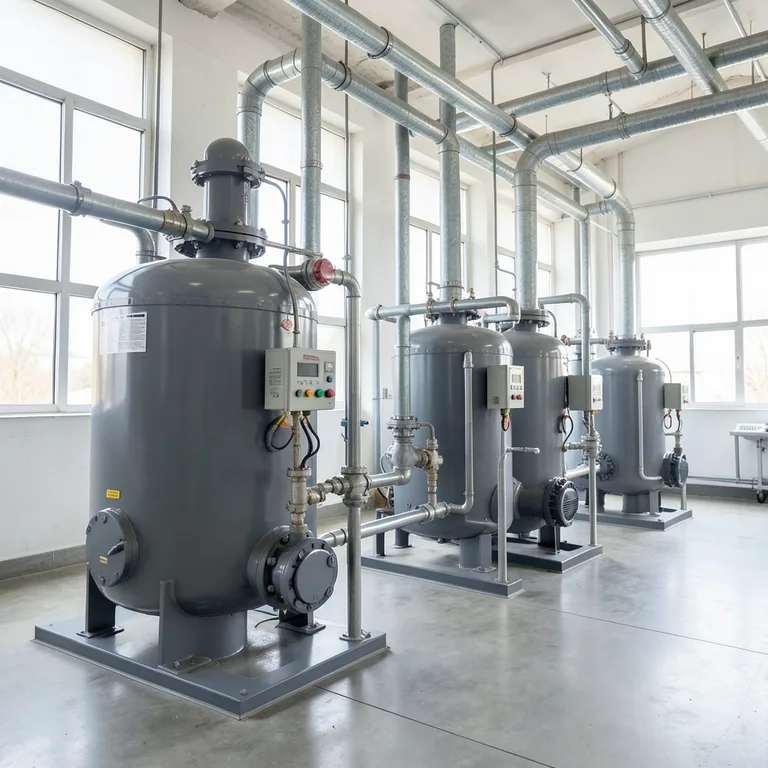

Jak připojit dva nebo více kotlů v jedné kotelně schémata a

Propojení více kotlů do jednoho systému vyžaduje správné hydraulické zapojení a sladění spalinových cest pro dosažení maximální efektivity vytápění. Efektivní kaskádové kotelny využívají akumulační nádrže k vyrovnání tepelných špiček a zajištění plynulého provozu celého zdroje tepla.

Základní způsoby zapojení dvou a více kotlů v jedné kotelně

Pro efektivní provoz více zdrojů tepla v jedné kotelně se nejčastěji volí paralelní zapojení, které umožňuje nezávislý chod jednotlivých jednotek. Při řešení otázky, jak zapojit dva kotle v jedné kotelně, je zásadní zajistit hydraulické vyrovnání prostřednictvím hydraulického vyrovnávače dynamických tlaků (HVDT), který odděluje primární okruh kotlů od sekundárního otopného systému.

Paralelní zapojení kotlů

Paralelní zapojení kotlů představuje standard pro kaskádové kotelny, kde každý kotel disponuje vlastním oběhovým čerpadlem a pojistným ventilem. Tento systém zajišťuje vysokou provozní spolehlivost, protože při poruše jednoho zdroje zbytek systému funguje bez omezení.

• Hydraulické zapojení kotlů vyžaduje, aby průtok na straně zdrojů byl o 5 až 10 % vyšší než průtok v samotné otopné soustavě.
• Každý kotel musí mít vlastní termoregulační ventil kotle pro ochranu proti nízkoteplotní korozi, zejména u kotlů na pevná paliva.
• Častá chyba: poddimenzování hydraulického vyrovnávače, což vede k nežádoucímu mísení teplot a snížení účinnosti kondenzačních kotlů.
• Na co si dát pozor: spalinové cesty kotlů musí být dimenzovány tak, aby při provozu více kotlů nedocházelo k zpětnému tahu spalin do nečinného kotle.

Sériové zapojení kotlů

Sériové zapojení kotlů se využívá méně často, typicky u specifických aplikací s akumulační nádrží topení, kde dochází k postupnému ohřevu topné vody. Tento systém vyžaduje čerpadla s vyšší dopravní výškou, protože voda musí překonat odpor všech kotlů v řadě.

Odborná rada: Paralelní zapojení se hodí pro rodinné domy a komerční objekty s proměnlivou potřebou výkonu, kde automatická regulace kotlů efektivně spíná zdroje podle aktuální zátěže. Sériové zapojení naopak není vhodné pro systémy s častým vypínáním a zapínáním kotlů, neboť vede k nadměrnému hydraulickému odporu a vyšší spotřebě elektrické energie oběhových čerpadel.

Hydraulické vyrovnání a regulace více kotlů

Správné hydraulické vyrovnání kotlů je klíčové pro efektivní provoz, kdy kaskádové kotelny vyžadují přesnou distribuci topné vody mezi jednotlivými zdroji tepla. Základním prvkem pro technické řešení je hydraulický vyrovnávač dynamických tlaků, který fyzicky odděluje primární okruh kotlů od sekundárního okruhu otopné soustavy. Tento prvek zajišťuje, aby hydraulické zapojení kotlů nepřenášelo tlakové rázy z čerpadel a umožnilo nezávislou cirkulaci v obou větvích.

Při návrhu systému platí, že hydraulický vyrovnávač musí mít dimenzovaný průtok vody o 5 až 10 % vyšší, než je celkový průtok otopnou soustavou. Pokud zvolíte menší průtok, hrozí nedostatečný přenos tepla a přehřívání kotlových okruhů. Regulace kotlů v jedné kotelně se následně opírá o měření teploty na vstupu a výstupu z vyrovnávače, což okamžitě odhalí případnou hydraulickou nerovnováhu.

Odborná rada: Častou chybou při instalaci je poddimenzování průměru potrubí mezi kotli a vyrovnávačem, což vede k vysokým tlakovým ztrátám a nadměrnému hluku v systému.

Postup při zprovoznění hydraulického okruhu

1. Instalace vyvažovacích ventilů – osaďte ventily na zpětné větve každého kotle pro přesné nastavení jmenovitých průtoků vody.
2. Nastavení čerpadel – použijte čerpadlo s regulací otáček pro dynamické přizpůsobení aktuálnímu výkonu kaskády.
3. Kontrola teplotních spádů – ověřte pomocí teploměrů, zda teplota vody vystupující z vyrovnávače do soustavy odpovídá projektovaným hodnotám.
4. Seřízení hydraulického vyrovnávače – upravte průtoky tak, aby byla zajištěna stabilní teplota vratné vody i při provozu pouze jednoho kotle.

Způsob, jak funguje zapojení více kotlů v jedné kotelně, závisí na správné komunikaci mezi jednotlivými regulátory. Automatická regulace kotlů musí zajistit, aby se čerpadla spouštěla plynule a nedocházelo k náhlým teplotním šokům. Toto řešení se hodí pro objekty s proměnlivou tepelnou potřebou, naopak není efektivní pro malé systémy s jedním nízkoteplotním zdrojem, kde by instalace vyrovnávače zbytečně navyšovala pořizovací náklady. Pro dosažení maximální účinnosti je vždy nutné sladit hydrauliku s parametry, které určují spalinové cesty kotlů a případná akumulační nádrž topení.

Schémata zapojení kotlů v paralelním a sériovém režimu

Správné schéma zapojení dvou a více kotlů v kotelně zásadně ovlivňuje efektivitu vytápění a životnost celého systému. Volba mezi paralelním a sériovým uspořádáním závisí na požadovaném výkonu a způsobu provozu kaskádové kotelny.

Paralelní zapojení kotlů

Paralelní zapojení kotlů představuje nejčastější řešení pro rodinné domy i komerční objekty, kde je vyžadována vysoká provozní spolehlivost. Každý kotel disponuje vlastním oběhovým čerpadlem a zpětnou klapkou, což umožňuje samostatný provoz kotlů bez ovlivnění ostatních jednotek. Hydraulické zapojení kotlů vyžaduje instalaci pojistného ventilu na výstupu každého zdroje, aby byla zajištěna ochrana proti přetlaku. V praxi toto schéma zapojení dvou a více kotlů v kotelně umožňuje využívat pouze jeden kotel v přechodném období a druhý aktivovat až při poklesu venkovních teplot. Pro optimální funkci doporučuji instalovat hydraulický vyrovnávač dynamických tlaků (HVDT), u kterého by měl být průtok od kotlů o 5 až 10 % větší než průtok v otopné soustavě. Hydraulické vyrovnání ověříte měřením teplot na dvou teploměrech před a za HVDT, přičemž teplota před vyrovnávačem musí být vyšší nebo rovna teplotě za ním.

Sériové zapojení kotlů

Sériové zapojení kotlů se využívá především v situacích, kdy je nutné dosáhnout vyššího teplotního spádu nebo při zapojení kotlů na pevná paliva do stávajícího systému. Tento způsob vyžaduje pečlivou kontrolu dopravní výšky čerpadel, protože hydraulický odpor celého řetězce roste s počtem zapojených jednotek. Častá chyba: podcenění výkonu oběhových čerpadel, které vede k nedostatečnému průtoku a následnému přehřívání výměníků. Na co si dát pozor: při sériovém řazení se zvyšuje riziko hlučnosti v potrubí, proto je nutné osadit termoregulační ventil kotle pro každou jednotku zvlášť. Sériové propojení se hodí pro systémy s vysokým odběrem tepla, ale není vhodné pro běžné domovní kaskády, kde může způsobovat hluk termostatických ventilů.

Doporučené rozměry potrubí a armatury

Kvalitní instalace vyžaduje použití správných prvků, aby spalinové cesty kotlů i otopná soustava fungovaly v souladu. Propojovací potrubí mezi kotli by mělo mít v úseku do 1 metru shodný průřez jako výstupní hrdla kotlů. Každá větev musí být vybavena uzavíracími armaturami pro servisní účely.

Odborná rada: Při propojování vždy zajistěte stoupání potrubí směrem k odvzdušňovacím prvkům. U instalací s akumulační nádrží topení instalujte uzavírací armatury tak, aby bylo možné nádrž hydraulicky oddělit od kotlového okruhu bez nutnosti vypouštění celého systému. Pro kotle na pevná paliva doporučuji objem akumulační nádrže minimálně 55 litrů na 1 kW instalovaného výkonu kotle. V případě použití elektrokotle jako záložního zdroje nezapomeňte na ruční uzavírání uzávěru na zpátečce, aby se zabránilo zpětnému proudění vody a předčasnému spínání elektrokotle.

Spalinové cesty a odkouření více kotlů

Při návrhu kaskádové kotelny představuje správné řešení odvodu spalin klíčový technický parametr. Pro bezpečné odkouření více kotlů do společného komína se v praxi nejčastěji využívá systém ALMEVA CAS. Tento systém odpovídá tlakové třídě P1, přičemž zvládá přetlak až 1 500 Pa, což je nezbytné pro spolehlivý provoz moderních kondenzačních kotlů v kaskádě.

Jak vyřešit kondenzát u více kondenzačních kotlů

Každý kondenzační kotel produkuje při provozu významné množství kondenzátu, přibližně 1 kg na 1 m³ spáleného plynu, pokud teplota spalin klesne pod 45 °C. Při instalaci více kotlů do jedné spalinové cesty proto musíte zajistit spolehlivý odvod této agresivní kapaliny. Spalinové cesty kotlů musí být vyspádovány směrem ke kotlům nebo ke společnému sběrači kondenzátu, odkud je kapalina vedena přes sifon do neutralizačního zařízení a následně do odpadu.

Odborná rada: Při návrhu spalinové cesty vždy dbejte na to, aby byl každý kotel v kaskádě vybaven zpětnou klapkou. Tato součástka zabraňuje zpětnému proudění spalin do nepracujícího kotle, což by mohlo vést k jeho poškození nebo k nebezpečné koncentraci látek v prostoru kotelny.

Častou chybou při realizaci je podcenění dimenze společného kouřovodu, která musí odpovídat součtovému výkonu všech připojených jednotek. Tento postup se hodí pro moderní bytové domy či komerční objekty s vysokými nároky na účinnost, zatímco pro systémy s nízkým počtem kotlů nebo specifickým uspořádáním může být výhodnější individuální odkouření. Hydraulické zapojení kotlů a jejich spalinová cesta tvoří jeden celek, kde i drobné chyby v těsnosti ovlivňují celkovou bezpečnost provozu.

Použití akumulačních nádrží a ochrana kotlů

Správné hydraulické zapojení kotlů do topného systému vyžaduje integraci akumulační nádrže a důslednou ochranu kotlového tělesa proti nízkoteplotní korozi. Tyto prvky zásadně ovlivňují životnost zařízení i celkovou efektivitu provozu při vytápění budov.

Doporučený objem akumulační nádrže

Provoz kotlů na pevná paliva vyžaduje akumulační nádrž topení, která umožňuje kotli pracovat na jmenovitý výkon a přebytečné teplo ukládat pro pozdější využití. Základním pravidlem pro dimenzování je objem minimálně 55 litrů na 1 kW instalovaného výkonu zdroje. V praxi to znamená, že při kombinaci dvou kotlů s celkovým výkonem 40 kW potřebujete nádrž o objemu alespoň 2 200 litrů. Pokud prostorové možnosti kotelny neumožňují instalaci takto velké nádrže, lze využít menší vyrovnávací nádrž o objemu 500 až 1 000 litrů, která zajistí hydraulické oddělení okruhů. Správně navržený systém se nabíjí na teplotu 90 až 100 °C, což obvykle vyžaduje 2 až 4 přikládky paliva a zajistí tepelný komfort po dobu 1 až 3 dnů.

Teplotní limity a ochranné armatury

Aby se předešlo kondenzaci spalin a následné korozi výměníku, teplota vratné vody nesmí klesnout pod 65 °C. Pro zajištění tohoto parametru je nezbytný termoregulační ventil kotle nebo automatická jednotka typu Laddomat 22. Tyto komponenty fungují na principu by-passu, kdy do kotle pouští ohřátou vodu z výstupu tak dlouho, dokud není dosaženo provozní teploty.

• Laddomat 22 zajišťuje rychlé dosažení provozní teploty kotle a efektivní nabíjení nádrže.
• Termoregulační ventil s hodnotou 65, 70 nebo 75 °C udržuje stabilní teplotu zpátečky.
• Hydraulický vyrovnávač tlaku je vhodný v případě, kdy kaskádové kotelny využívají více čerpadel pro různé topné okruhy.

Odborná rada: Častou chybou při instalaci je poddimenzování průměru potrubí mezi kotlem a nádrží, což vede k přehřívání kotle i při funkčním termoregulačním ventilu. Tato konfigurace se hodí pro rodinné domy s potřebou vysokého komfortu, zatímco pro objekty s velmi nízkou tepelnou ztrátou může být akumulace neefektivní kvůli vysokým tepelným ztrátám samotné nádrže do okolí.

Kombinace různých typů kotlů a jejich provoz

Při návrhu systému, jak připojit více kotlů v kotelně, je klíčové zajistit hydraulické oddělení jednotlivých zdrojů. Kombinace kotlů na pevná paliva a elektrokotlů vyžaduje specifický přístup, protože každý zdroj má odlišnou charakteristiku náběhu a regulace. Elektrokotel v takovém systému nejčastěji plní roli automatického záložního zdroje, který sepne v momentě, kdy teplota v akumulační nádrži topení poklesne pod nastavenou mez. Aby nedocházelo k nežádoucímu průtoku otopné vody neaktivním kotlem, musí být na zpětném potrubí elektrokotle instalován zpětný ventil, který zabrání zpětnému proudění a předčasnému spínání elektrokotle.

Schéma zapojení dvou a více kotlů v kotelně

Paralelní provoz kotlů vyžaduje správné hydraulické zapojení kotlů, které zabrání vzájemnému ovlivňování čerpadel. Každý kotel musí mít vlastní pojistný ventil a oběhové čerpadlo, přičemž na přívodu i zpátečce jsou instalovány uzávěry umožňující samostatný provoz. Častou chybou je nedostatečné oddělení okruhů, které vede k ochlazování akumulační nádrže přes těleso nevyužívaného kotle. Pokud provozujete kotle na pevná paliva s elektrokotlem, doporučuji instalaci hydraulického vyrovnávače dynamických tlaků (HVDT) nebo zvolení zapojení s primárním a sekundárním okruhem.

Odborná rada: Kontrolu hydrauliky provádějte měřením teplot na dvou teploměrech před a za HVDT. Pokud je teplota před vyrovnávačem vyšší nebo rovna teplotě za ním, hydraulika je v pořádku.

Na co si dát pozor: Při manuálním přepínání zdrojů je nezbytné dbát na fyzické uzavření uzávěru elektrokotle, pokud systém není vybaven automatickou zpětnou klapkou. Tato konfigurace se hodí pro domy s potřebou vysoké provozní jistoty, zatímco pro objekty s malým odběrem tepla může být zbytečně nákladná na instalaci a prostorové nároky v technické místnosti. Vždy dbejte na to, aby spalinové cesty kotlů byly oddělené a splňovaly platné normy pro odvod spalin. Pro bezpečné připojení více kondenzačních kotlů do jedné cesty lze využít systémy s tlakovou třídou M, která odpovídá tlaku 1 500 Pa. Nezapomeňte, že od 1. 9. 2024 platí zákaz provozu kotlů na pevná paliva nižší než 3. emisní třídy, za což hrozí pokuta až 50 000 Kč. Pro technické dotazy a návrh konkrétního zapojení doporučuji konzultaci s autorizovaným projektantem vytápění.

Bezpečnostní aspekty a legislativní požadavky při zapojení více kotlů

Bezpečnost při zapojení více kotlů a dodržení platné legislativy kotlů představují základní pilíře provozu každé moderní kotelny. Správné technické řešení nejen zvyšuje efektivitu systému, ale především chrání uživatele před riziky spojenými s provozem spalovacích zařízení.

Emisní třídy kotlů a jejich význam

Legislativa kotlů klade přísné nároky na provozovaná zařízení v obytných objektech. Od 1. 9. 2024 platí striktní zákaz provozu kotlů na pevná paliva, které nedosahují minimálně 3. emisní třídy dle normy ČSN EN 303-5. Při nedodržení těchto norem hrozí majiteli pokuta až 50 000 Kč. Emisní třída kotle určuje množství vypouštěných škodlivin a účinnost spalování. Pokud plánujete schéma zapojení více kotlů, každý z nich musí splňovat tyto zákonné parametry. Provoz starších kotlů nižších tříd je nyní nelegální a instalace moderních zdrojů je nezbytná pro bezpečnost instalace i zákonný soulad.

Požadavky na přívod spalovacího vzduchu

Kvalitní přívod spalovacího vzduchu je klíčový pro správné fungování spalovacího procesu a bezpečnost v kotelně. Pro kotle s celkovým výkonem v rozmezí 15 až 150 kW musí mít přívodní otvor plochu minimálně 350 cm². Nedostatečný přívod vede k nedokonalému spalování, tvorbě oxidu uhelnatého a riziku zpětného tahu spalin do místnosti.

• Spalinové cesty kotlů musí být pravidelně revidovány odborně způsobilou osobou.
• Hydraulické zapojení kotlů vyžaduje správné dimenzování pro zajištění plynulého průtoku.
• Hydraulický vyrovnávač tlaku je nezbytný u kaskádové kotelny pro oddělení primárního a sekundárního okruhu.
• Akumulační nádrž topení efektivně vyrovnává teplotní rozdíly při zapojení více zdrojů tepla.
• Každý kotel by měl mít samostatný termoregulační ventil kotle pro ochranu proti nízkoteplotní korozi.

Odborná rada: Častá chyba při instalaci spočívá v poddimenzování přívodu vzduchu u kaskádových systémů, kde je součtový výkon kotlů vysoký. Toto zapojení se hodí pro objekty s vyšší tepelnou ztrátou, ale pro malé rodinné domy s jedním kotlem není z hlediska nákladů a údržby optimální.

Automatická regulace a řízení provozu více kotlů

Automatická regulace kotlů představuje klíčový prvek pro dosažení maximální efektivity vytápěcího systému. Tento systém umožňuje inteligentní optimalizaci provozu a snížení spotřeby paliva díky přesnému dávkování výkonu podle aktuální potřeby objektu. Pokročilé softwarové řízení neustále vyhodnocuje data ze senzorů průtoku a teplotních čidel, čímž efektivně řídí paralelní provoz kotlů v reálném čase.

Výhody a technické možnosti kaskádového řazení

Hlavní výhodou zapojení více kotlů v jedné kotelně je schopnost systému plynule modulovat celkový výkon. Pokud instalujete kaskádové kotelny, můžete využít postupné spínání jednotlivých jednotek, což šetří spalinové cesty kotlů a prodlužuje životnost komponent. Hydraulické zapojení kotlů vyžaduje osazení hydraulického vyrovnávače dynamických tlaků (HVDT), který zajistí nezávislost průtoků mezi primárním okruhem kotlů a sekundárním topným okruhem. Průtok na straně kotlů by měl být o 5 až 10 % vyšší než průtok v otopné soustavě.

Odborná rada: Při návrhu systému vždy zohledněte, zda je pro váš objekt vhodná akumulační nádrž topení, která pomáhá vykrývat špičky a umožňuje efektivnější provoz kotlů na pevná paliva v kombinaci s elektrokotlem. Pro kotle na pevná paliva počítejte s minimálním objemem 55 litrů na 1 kW instalovaného výkonu.

• Centrální jednotka řídí kaskádu kotlů podle venkovní teploty a aktuálního požadavku na vytápění.
• Senzory průtoku zajišťují správnou distribuci tepla do systému bez nechtěných tepelných ztrát.
• Termoregulační ventil kotle (např. s nastavením 65, 70 nebo 75 °C) chrání výměník před nízkoteplotní korozí tím, že udržuje teplotu vratné vody nad kritickou mezí.
• Moderní řídicí systémy umožňují vzdálený dohled a diagnostiku provozních parametrů, což usnadňuje servisní zásahy.

Častá chyba spočívá v podcenění hydraulického vyvážení, což vede k nerovnoměrnému vytížení kotlů a rychlému opotřebení jejich čerpadel. Správnou funkci hydrauliky ověříte měřením teploty před vyrovnávačem (t1) a za ním (t2); systém je v pořádku, pokud t1 je vyšší nebo rovno t2. Automatizace se hodí pro větší rodinné domy a komerční objekty, kde kolísá odběr tepla. Pro malé chaty s nízkou tepelnou ztrátou je však sofistikované řízení kaskády často nadbytečnou investicí, která se v rozumném čase nevrátí.

Časté dotazy a praktické rady (FAQ)

Otázka: Jak zapojit dva kotle v jedné kotelně?

Pro paralelní zapojení každý kotel potřebuje vlastní pojistný ventil a čerpadlo, uzávěry na přívodu i zpátečce umožňují samostatný provoz; průtok do HVDT by měl být o 5-10 % větší než otopná soustava.

Otázka: Kolik stojí připojení dvou kotlů v kotelně?

Cena závisí na typu kotlů a rozsahu instalace, ale orientačně se pohybuje v řádu desítek tisíc Kč, zahrnuje armatury, čerpadla a práci odborníka.

Otázka: Jak funguje kombinovaný kotel s více zdroji tepla?

Kombinovaný kotel umožňuje provoz s různými palivy nebo zdroji, často je zapojen paralelně s elektrokotlem, který funguje jako záložní zdroj.

Otázka: Kam se odvádí kondenzát z více kondenzačních kotlů?

Kondenzát je odváděn společnou spalinovou cestou systémem ALMEVA CAS, který je dimenzován na tlak 1 500 Pa a bezpečně zajišťuje odvod kondenzátu.

Otázka: Jaká je správná teplota vratné vody do kotle na pevná paliva?

Teplota vratné vody by neměla klesnout pod 65 °C, aby se zabránilo nízkoteplotní korozi a prodloužila životnost kotle.

Otázka: Jaký objem akumulační nádrže topení je vhodný pro kotel o výkonu 20 kW?

Doporučený objem akumulační nádrže je minimálně 55 l na 1 kW, tedy 1 100 l pro kotel o výkonu 20 kW.

Otázka: Jak se kontroluje hydraulické vyrovnání v systému více kotlů?

Pomocí teploměrů se měří teplota před a za hydraulickým vyrovnávačem; teplota před HVDT by měla být vyšší nebo rovna teplotě za HVDT.

Otázka: Jaké jsou legislativní požadavky na kotle na pevná paliva od 1. 9. 2024?

Platí zákaz provozu kotlů bez minimálně emisní třídy 3 dle ČSN EN 303-5, pokuta může dosáhnout až 50 000 Kč.

Otázka: Jaké armatury jsou doporučené pro ochranu kotlů na pevná paliva?

Používají se Laddomat 22, termoregulační ventil kotle TV 65/70/75 °C a řízené trojcestné ventily s regulací ACD03/04.

Otázka: Jaké jsou výhody paralelního zapojení kotlů oproti sériovému?

Paralelní zapojení nabízí větší provozní flexibilitu, možnost samostatného provozu a jednodušší údržbu, na rozdíl od sériového s vyšší dopravní výškou čerpadel.

Otázka: Jak zajistit bezpečný provoz elektrokotel zapojení v kombinaci s kotlem na pevná paliva?

Elektrokotel musí mít uzavřený zpětný ventil na zpátečce, aby se zabránilo zpětnému proudění a předčasnému spínání.

Otázka: Jaké jsou doporučené rozměry potrubí pro zapojení kotlů?

Potrubí by mělo být maximálně 1 m dlouhé, se stoupáním směrem ke komínu, bez dodatečných výhřevných ploch.

Otázka: Jak funguje systém ALMEVA CAS pro více kotlů?

Systém umožňuje připojení více kondenzačních kotlů do jedné spalinové cesty s tlakem 1 500 Pa a bezpečným odvodem kondenzátu.

Otázka: Jak optimalizovat provoz kaskádové kotelny pomocí automatické regulace?

Automatická regulace synchronizuje provoz kotlů, optimalizuje spotřebu paliva a snižuje emise díky softwarovým systémům a senzorům průtoku.

Otázka: Jaká je doporučená teplota výstupní vody z kotle?

Pro kotle na pevná paliva je vhodná teplota výstupní vody mezi 80-90 °C pro optimální provoz a bezpečnost.

Odborná rada: Častou chybou je podcenění dimenze hydraulického vyrovnávače, což vede k nedostatečnému průtoku v okruzích. Hydraulické zapojení kotlů se hodí pro rodinné domy s vysokou tepelnou ztrátou, ale není nezbytné pro běžné novostavby s nízkou spotřebou energie.
