Vlastnosti a výhody transformátorového oleje oproti

Transformátorový olej vyniká specifickými izolačními vlastnostmi a vysokou tepelnou stabilitou, které zajišťují spolehlivý provoz elektrických zařízení. Jeho biologická odbouratelnost a pravidelné testování přispívají k bezpečnějšímu a ekologičtějšímu využití oproti běžným olejům. Díky těmto parametrům prodlužuje životnost transformátorů a snižuje riziko poruch.

Základní vlastnosti transformátorového oleje

Transformátorový olej má klíčové fyzikální a chemické vlastnosti, které zajišťují bezpečný a efektivní provoz elektrických transformátorů. Jeho dielektrická pevnost přesahuje 40 kV/cm, což výrazně přispívá k izolačním vlastnostem oleje a snižuje riziko elektrických průrazů. Bod vzplanutí transformátorových olejů je u minerálních typů minimálně 140 °C, zatímco přírodní esterový olej FR3 dosahuje bodu vzplanutí přes 300 °C, což svědčí o jeho vyšší tepelné stabilitě oleje. Viskozita oleje ovlivňuje jeho schopnost cirkulace a chlazení, přičemž transformátorový olej disponuje vhodnou hodnotou pro optimální tepelnou vodivost přibližně 0,13 W/m·K.

Jaké jsou vlastnosti transformátorového oleje

• Dielektrická pevnost: nad 40 kV/cm pro spolehlivou izolaci
• Bod vzplanutí: minerální olej od 140 °C, esterový olej FR3 přes 300 °C
• Viskozita: optimalizovaná pro efektivní proudění a chlazení
• Tepelná vodivost: cca 0,13 W/m·K, zajišťující rychlý odvod tepla

Tyto vlastnosti transformátorového oleje podporují jeho hlavní funkce v transformátoru, zejména izolační schopnost a účinné chlazení. Testování transformátorového oleje pravidelně monitoruje tyto parametry, aby se zajistila dlouhodobá spolehlivost zařízení.

Hlavní výhody transformátorového oleje oproti konvenčnímu oleji

Transformátorový olej je zásadní v provozu elektrických transformátorů díky svým specifickým vlastnostem, které výrazně převyšují schopnosti běžných minerálních olejů. Níže podrobně popisuji hlavní benefity, které zajišťují vyšší bezpečnost, lepší izolační vlastnosti, delší životnost zařízení a ekologickou šetrnost.

Proč je v transformátoru olej?

Transformátorový olej slouží jako izolační médium s izolační pevností až 75 kV/cm, což efektivně zabraňuje elektrickému průrazu mezi vinutími. Kromě izolační funkce zajišťuje olej také chlazení transformátoru díky své tepelné stabilitě a viskozitě, která umožňuje plynulý tok tepla. Díky těmto vlastnostem se životnost izolačních materiálů prodlužuje až o 50 %, což významně snižuje náklady na servis a výměnu zařízení.

Jaké funkce plní transformátorový olej v zařízení?

Transformátorový olej plní tři základní funkce. První je dielektrická izolace s pevností nad 40 kV/cm, která chrání proti elektrickým poruchám. Druhou je tepelná vodivost přibližně 0,13 W/m·K, jež umožňuje efektivní odvádění tepla vznikajícího během provozu. Třetí funkcí je ochrana izolačních materiálů před oxidací a degradací, což prodlužuje jejich životnost a zajišťuje stabilitu výkonu. Pravidelné testování transformátorového oleje sleduje jeho viskozitu, bod vzplanutí a biologickou odbouratelnost, aby bylo možné včas odhalit zhoršení kvality.

Výhody transformátorového oleje oproti běžnému oleji

Transformátorový olej, zejména přírodní esterový olej FR3, má bod vzplanutí přes 300 °C, což výrazně zvyšuje bezpečnost provozu oproti běžnému minerálnímu oleji s bodem vzplanutí kolem 150 °C. Izolační pevnost FR3 je až 75 kV/cm, což je o 30-50 % více než u konvenčních olejů. Díky tomu se prodlužuje životnost izolace a snižuje riziko poruch. Navíc esterové oleje jsou biologicky odbouratelné a ekologicky šetrnější, což minimalizuje environmentální dopady při případných únikách.

Tip: Častou chybou je používání běžného minerálního oleje v transformátorech bez dostatečného testování, což může vést k rychlejší degradaci izolace a zvýšenému riziku požáru. Transformátorový olej je vhodný zejména pro zařízení s vysokými nároky na bezpečnost a ekologii, naopak méně se hodí tam, kde jsou náklady rozhodující a rizika provozu minimální.

Tepelná stabilita a chlazení transformátoru

Tepelná stabilita transformátorového oleje je klíčová pro spolehlivý provoz a dlouhou životnost zařízení. Tepelná vodivost běžného transformátorového oleje je přibližně 0,13 W/m·K, což umožňuje efektivní odvod tepla z vinutí transformátoru. Viskozita přírodního esterového oleje FR3 dosahuje kolem 30 cSt při 40 °C, což zajišťuje lepší proudění a tím i účinnější chlazení. Díky těmto vlastnostem může olej FR3 zvýšit provozní teplotu transformátoru o 10-15 °C bez rizika přehřátí.

Jak transformátorový olej zlepšuje provoz transformátoru

1. Zvýšení tepelné kapacity – transformátorový olej absorbuje a odvádí teplo, čímž snižuje riziko přehřátí.
2. Optimalizace viskozity – nižší viskozita oleje FR3 zlepšuje cirkulaci, což vede k rovnoměrnějšímu chlazení.
3. Zajištění tepelná stabilita oleje – stabilní vlastnosti při vysokých teplotách prodlužují životnost izolace a zařízení.
4. Podpora izolačních vlastností oleje – udržuje elektrickou izolaci i při vysokých teplotách, což je důležité pro bezpečný provoz.
5. Možnost provozu při vyšších teplotách – přírodní esterový olej FR3 umožňuje zvýšení bodu vzplanutí a práci transformátoru v náročnějších podmínkách.

Tip: Při testování transformátorového oleje je nutné sledovat viskozitu a bod vzplanutí, aby nedošlo k degradaci izolačních vlastností a tepelnému poškození zařízení.

Testování a údržba transformátorového oleje

Testování a údržba transformátorového oleje jsou nezbytné pro zajištění spolehlivého provozu transformátorů a prodloužení jejich životnosti. Pravidelné kontroly kvality oleje pomáhají odhalit zhoršení izolačních vlastností oleje a rizika spojená s kontaminací nebo stárnutím.

Metody testování kvality oleje

Testování transformátorového oleje zahrnuje měření dielektrické pevnosti, která určuje schopnost oleje izolovat elektrické napětí bez průrazu. Dále se sleduje kyselost oleje, přičemž maximální povolená hodnota je 0,1 mg KOH/g, což indikuje míru rozkladu oleje. Obsah vody by neměl přesáhnout 20 ppm, protože nadměrná vlhkost snižuje tepelnou stabilitu oleje a zhoršuje izolační vlastnosti. DGA test (rozbor rozpuštěných plynů) se provádí každých 6 až 12 měsíců a slouží k detekci vnitřních poruch transformátoru.

Hlavní testy transformátorového oleje:

• Měření dielektrické pevnosti
• Stanovení kyselosti oleje
• Měření obsahu vody
• DGA test (dissolved gas analysis)

Čištění a regenerace oleje

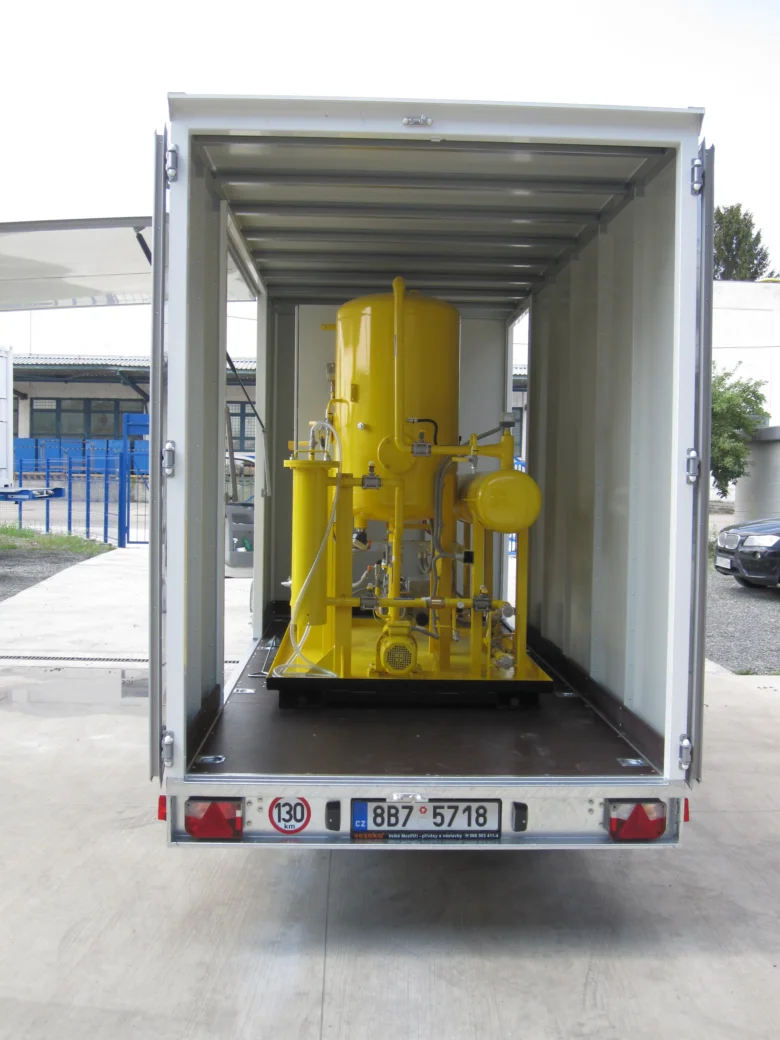

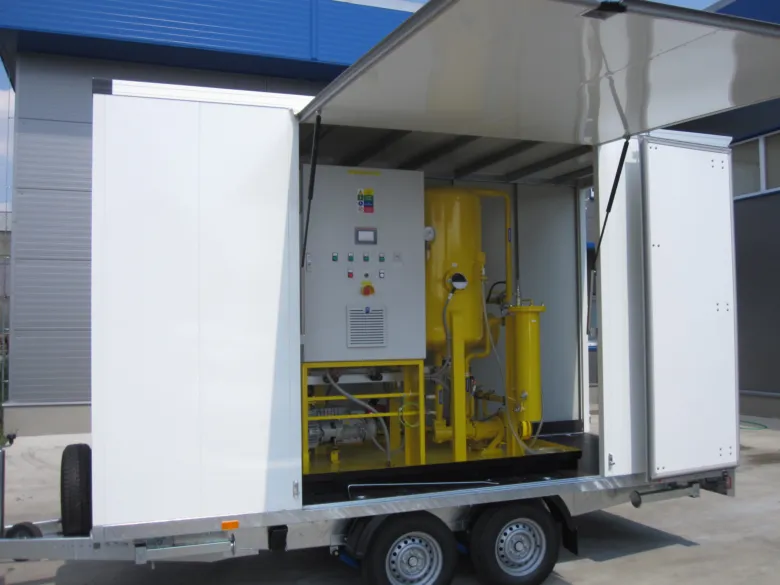

Pro udržení optimálních vlastností transformátorového oleje se používají speciální metody čištění. Vakuová destilace odstraňuje rozkladné produkty a zlepšuje biologickou odbouratelnost oleje. Filtrace oleje eliminuje mechanické nečistoty, které mohou ovlivnit viskozitu oleje a snižovat jeho izolační schopnosti. Odvodňování oleje zabraňuje hromadění vody, čímž se zachovává bod vzplanutí oleje a tepelná stabilita.

Tip: Častou chybou při údržbě je podcenění pravidelnosti testování, což může vést k neočekávaným poruchám transformátoru. Pravidelná péče o transformátorový olej je proto klíčová pro bezpečný provoz a dlouhodobou spolehlivost zařízení.

Ekologické a bezpečnostní aspekty transformátorových olejů

Ekologická šetrnost transformátorového oleje se výrazně projevuje u přírodních esterových olejů typu FR3, které díky své biologické odbouratelnosti přesahující 90 % během 28 dnů minimalizují negativní dopady na životní prostředí. Tento typ oleje má navíc bod vzplanutí přes 300 °C, což zajišťuje jeho nehořlavost a výrazně zvyšuje bezpečnost provozu transformátorů.

Transformátorový olej také prodlužuje životnost izolačních materiálů až o 50 % díky své vynikající tepelné stabilitě a izolačním vlastnostem oleje. Na rozdíl od konvenčních minerálních olejů nabízí přírodní esterový olej lepší ochranu zařízení a zároveň snižuje ekologickou zátěž.

• Biologická odbouratelnost oleje: >90 % za 28 dnů
• Bod vzplanutí oleje: více než 300 °C
• Nehořlavost zvyšuje bezpečnost provozu
• Prodloužení životnosti izolace až o 50 %
• Vyšší tepelná stabilita oleje než u běžných minerálních olejů

Výhody a nevýhody transformátorového oleje proti běžnému oleji

Přírodní esterový olej je vhodný pro použití v transformátorech především pro svou ekologickou šetrnost a bezpečnostní parametry, které výrazně převyšují vlastnosti běžných olejů.

Ekonomické a environmentální aspekty provozu s různými oleji

Ekonomické a environmentální aspekty provozu s různými oleji významně ovlivňují celkové náklady a udržitelnost transformátorů. Porovnání minerálního oleje a přírodního esterového oleje FR3 ukazuje rozdíly v údržbě, ekologii i provozních vlastnostech.

Ekonomické náklady na údržbu

Použití přírodního esterového oleje FR3 snižuje náklady na údržbu o 20-30 % díky delší životnosti oleje a menší potřebě výměny. Minerální transformátorový olej vyžaduje častější testování transformátorového oleje a pravidelné doplňování kvůli nižší tepelné stabilitě oleje. Nižší viskozita a lepší izolační vlastnosti oleje FR3 zároveň zvyšují účinnost chladicího systému, což snižuje provozní náklady.

Dlouhodobé environmentální dopady

Přírodní esterový olej FR3 vykazuje výrazně lepší biologickou odbouratelnost oleje než minerální varianta. To snižuje environmentální dopady při případných únikových situacích nebo likvidaci. Vyšší bod vzplanutí oleje FR3 zároveň zvyšuje bezpečnost provozu, čímž přispívá k ekologicky šetrnějšímu nasazení transformátorů v průmyslu.

Kompatibilita s moderními izolačními materiály a extrémní podmínky

Esterové oleje jsou kompatibilní s moderními izolačními materiály a zároveň odolnější vůči širokému spektru provozních teplot. Jejich tepelná stabilita oleje umožňuje spolehlivý provoz v extrémních podmínkách a minimalizuje degradaci izolace, což není u minerálních olejů vždy samozřejmé.

Tip: Častá chyba je zaměňovat běžný minerální olej za transformátorový bez ověření izolačních a teplotních parametrů, což může vést k rychlejší degradaci zařízení. Transformátorový olej FR3 se hodí pro moderní a environmentálně náročné provozy, kdežto minerální olej je vhodný spíše pro starší technologie bez požadavků na ekologii.

Časté dotazy k transformátorovým olejům

Otázka: Jaké jsou základní funkce transformátorového oleje?

Transformátorový olej plní izolaci elektrických částí, chlazení vinutí a ochranu proti vlhkosti a oxidaci, čímž prodlužuje životnost zařízení.

Otázka: Proč je v transformátoru používán speciální olej?

Speciální olej zajišťuje dielektrickou pevnost přes 40 kV/cm a bod vzplanutí minimálně 140 °C, což zvyšuje bezpečnost a spolehlivost provozu.

Otázka: Jaký je rozdíl mezi minerálním a přírodním esterovým olejem?

Esterový olej FR3 má bod vzplanutí přes 300 °C a dielektrickou pevnost cca 75 kV/cm, což výrazně převyšuje minerální olej s nižší tepelnou stabilitou.

Otázka: Jak často se testuje kvalita transformátorového oleje?

Údržba zahrnuje testování každých 6 až 12 měsíců, včetně měření dielektrické pevnosti, obsahu vody a kyselosti.

Otázka: Jaký je maximální obsah vody v transformátorovém oleji?

Minerální oleje snesou až 20 ppm vody, esterové oleje FR3 méně než 10 ppm, protože voda snižuje izolační vlastnosti oleje.

Otázka: Jaká je životnost přírodního esterového oleje FR3?

Při správné údržbě dosahuje životnost až 20 let, což je o 5-15 let více než u běžných minerálních olejů.

Otázka: Jak transformátorový olej ovlivňuje chlazení transformátoru?

S tepelnou vodivostí kolem 0,13 W/m·K a viskozitou 30 cSt při 40 °C podporuje efektivní cirkulaci a rozptyl tepla.

Otázka: Co znamená bod vzplanutí u transformátorového oleje?

Je to teplota, při níž olej začne hořet; u esterových olejů FR3 je přes 300 °C, u minerálních olejů minimálně 140 °C.

Otázka: Jaké jsou ekologické výhody esterových olejů?

Mají biologickou odbouratelnost přes 90 % během 28 dnů a jsou nehořlavé, čímž snižují ekologickou zátěž provozu.

Otázka: Jak probíhá čištění transformátorového oleje?

Používá se vakuová destilace, mikronové filtrace a vakuové odvodňování pod tlakem kolem 10 Pa pro odstranění nečistot a vody.

Otázka: Proč prodlužuje esterový olej životnost izolace?

Kompatibilita s papírovou izolací a nižší oxidace prodlužují životnost izolace až o 50 % oproti minerálním olejům.

Otázka: Jak se měří kvalita transformátorového oleje?

Testuje se dielektrická pevnost, kyselost (do 0,1 mg KOH/g), obsah vody a rozpuštěné plyny pomocí DGA testu.

Otázka: Jaké jsou nevýhody transformátorového oleje?

Vyšší pořizovací cena esterových olejů a nutnost pravidelné specifické údržby a testování.

Otázka: Jaký olej je vhodný pro použití v transformátorech?

Transformátorové oleje splňující normy IEC 60296 a ASTM D3487, především přírodní esterové oleje FR3 pro lepší vlastnosti.

Otázka: Jak transformátorový olej zlepšuje provoz transformátoru?

Zvyšuje izolační pevnost, tepelnou stabilitu oleje a bezpečnost, čímž prodlužuje životnost a zvyšuje účinnost zařízení.

Otázka: Jaký je vliv obsahu vody na vlastnosti oleje?

Voda výrazně snižuje dielektrickou pevnost a zvyšuje riziko poruch, proto je nutné udržovat nízký obsah vody.

Otázka: Jak často je třeba měnit transformátorový olej?

Minerální oleje se mění obvykle po 5-15 letech, esterové oleje FR3 až po 20 letech při dodržení správné údržby.

Otázka: Jaké jsou hlavní parametry pro výběr transformátorového oleje?

Důležitá je dielektrická pevnost, bod vzplanutí oleje, viskozita, tepelná kapacita a biologická odbouratelnost oleje.

Otázka: Co je DGA test u transformátorového oleje?

Jedná se o analýzu rozpuštěných plynů v oleji, která pomáhá odhalit vnitřní poruchy transformátoru včas.

Otázka: Jaké jsou praktické důvody pro použití transformátorového oleje místo běžného?

Vyšší bezpečnost, lepší chlazení díky nižší viskozitě oleje, delší životnost izolace a šetrnost k životnímu prostředí.
