Jak používat multimetr a provádět měření s podrobnými pokyny

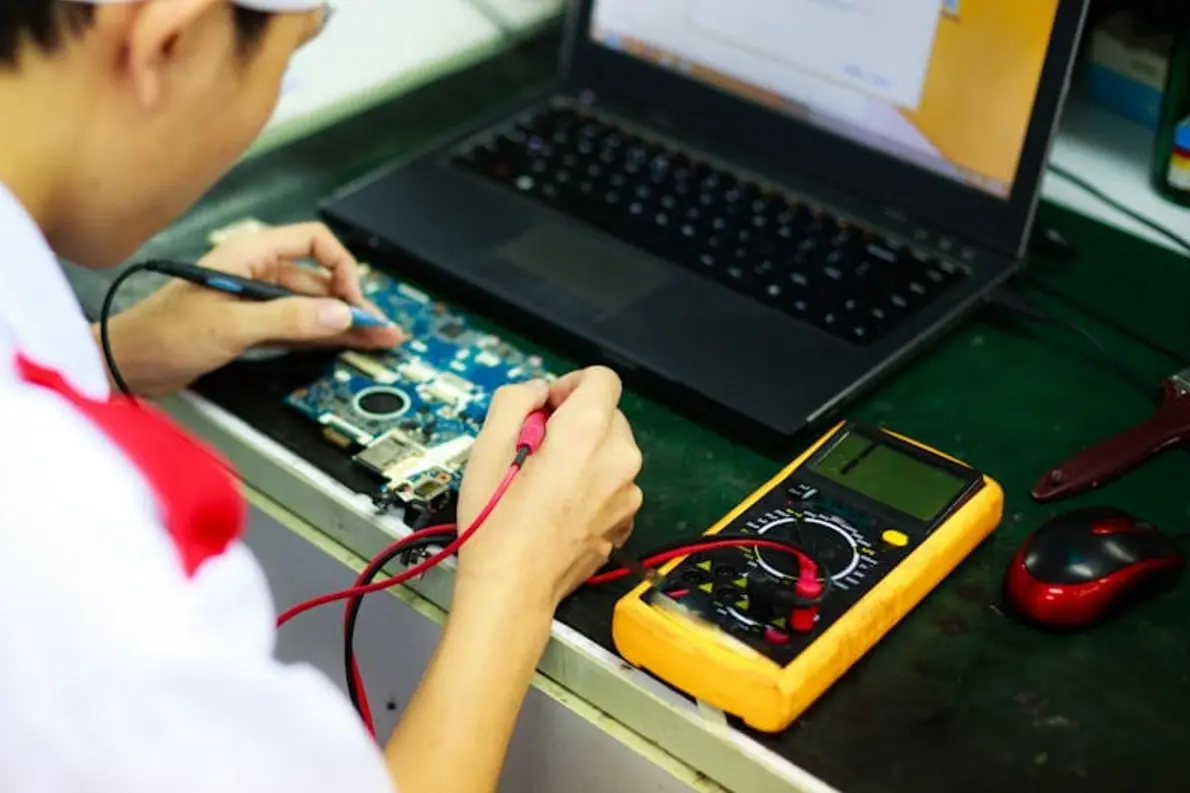

Digitální multimetr představuje základní nástroj pro přesné měření elektrických veličin, jako je napětí, proud nebo elektrický odpor. Správné nastavení měřicích sond a volba rozsahu vám umožní bezpečně diagnostikovat závady v domácích elektroinstalacích i jemné elektronice. Tento návod vás provede procesem měření od přípravy přístroje až po interpretaci výsledných hodnot na displeji.

Jak zapojit sondy a správně nastavit multimetr pro měření

Pro správné měření elektrických veličin vždy zapojte černou sondu do portu označeného jako COM. Červenou sondu následně vložte do portu podle typu měření: pro měření napětí, odporu nebo frekvence využijte port VΩHz, zatímco pro měření proudu zvolte port mA nebo 10A. Správné zapojení sond je základním krokem, jak správně používat multimetr k měření elektrických veličin bez rizika poškození přístroje.

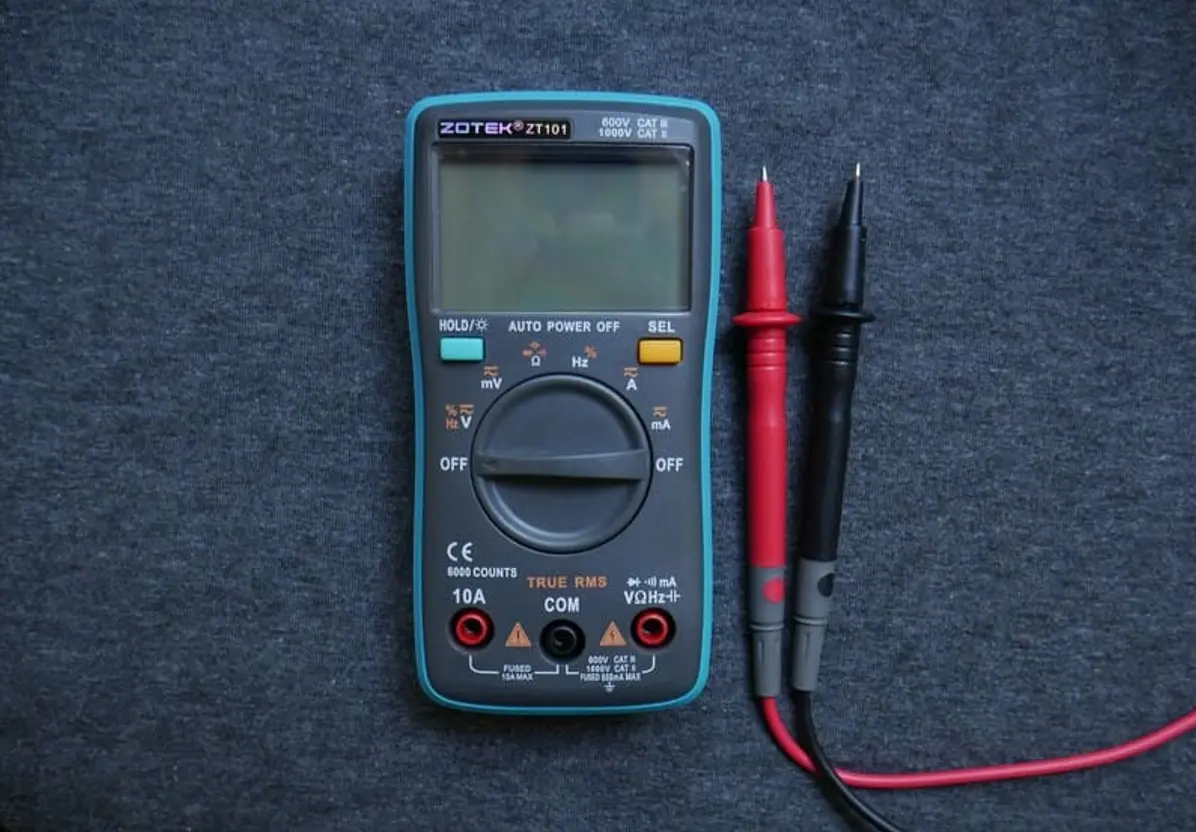

Rozmístění a funkce portů multimetru

Po zapojení sond otočte přepínačem do polohy odpovídající veličině, kterou chcete měřit. Pokud vlastníte přístroj s manuálním rozsahem měření, vždy nastavte hodnotu vyšší, než je očekávaný výsledek. Například pro 12V baterii zvolte rozsah 20V. U moderních digitálních multimetrů s funkcí auto-range se rozsah nastaví automaticky sám.

Tip: Při měření proudu vždy nejprve odhadněte jeho velikost. Častá chyba začátečníků spočívá v měření proudu v řádu ampér přes port mA, což vede k okamžitému přepálení vnitřní pojistky multimetru. Pokud si nejste jistí hodnotou, začněte vždy v portu 10A, který je lépe jištěný. Toto nastavení se hodí pro diagnostiku domácích spotřebičů, ale není vhodné pro měření v sítích s vysokým napětím bez odpovídající bezpečnostní třídy CAT.

Jak krok za krokem změřit napětí (AC a DC) pomocí multimetru

Při měření elektrických veličin, jako je napětí, je základem správné nastavení přístroje a dodržení bezpečnostních pravidel. Jak uvádí encyklopedie Wikipedia, multimetr kombinuje funkce několika měřicích přístrojů, přičemž pro měření napětí využívá vysoký vnitřní odpor, aby neovlivnil měřený obvod. Pro bezpečné měření v domácí síti 230 V ±10 % vždy používejte digitální multimetr s certifikací minimálně CAT III 600 V.

1. Zapojení sond – černý vodič zasuňte do zdířky COM a červený vodič do zdířky označené písmenem V.
2. Nastavení režimu – přepínač funkcí otočte do polohy V= pro stejnosměrné napětí nebo V~ pro střídavé napětí.
3. Volba rozsahu – pokud váš multimetr nemá funkci auto-range, nastavte manuálně vyšší rozsah, než je očekávané napětí.
4. Přiložení sond – při měření střídavého napětí v zásuvce nezáleží na polaritě, u stejnosměrného napětí přiložte červenou sondu na kladný pól a černou na záporný.
5. Odečet hodnoty – na displeji sledujte stabilní údaj vyjádřený ve voltech.

Odborná rada: Při měření stejnosměrného napětí, například když provádíte měření kapacity baterie pomocí multimetru, se při opačném zapojení sond na displeji zobrazí záporná hodnota, což signalizuje přehozenou polaritu.

Bezpečnost při měření napětí

Při práci s napětím v síti hrozí riziko úrazu elektrickým proudem. Častá chyba: dotýkání se kovových hrotů sond během měření, což je nepřípustné. Tento postup je vhodný pro zkušené kutily, kteří rozumí základům elektrotechniky, ale pro osoby bez elektrotechnické kvalifikace není doporučeno provádět měření v rozvaděčích či pod napětím nad 50 V. Pokud multimetr vykazuje nestabilní hodnoty, může být nutná kalibrace multimetru nebo výměna vybité baterie v přístroji. Pamatujte, že komplexní návod na měření napětí, proudu a odporu multimetrem vyžaduje vždy důslednou kontrolu izolace měřicích kabelů před každým použitím.

Více informací k tématu najdete v oficiálním zdroji: Wikipedie.

Jak změřit elektrický proud v obvodu správným způsobem

Měření proudu vyžaduje odlišný přístup než měření napětí, protože digitální multimetr se stává přímou součástí elektrického obvodu. Pro přesné výsledky při měření elektrických veličin vždy dbejte na správné pořadí úkonů a ověřte stav baterií v přístroji, neboť vybitý zdroj může zkreslovat naměřené hodnoty.

Jak správně přerušit obvod a zapojit multimetr pro měření proudu

1. Odpojte napájení – před jakýmkoliv zásahem do obvodu zajistěte, aby jím neprotékal proud a nedošlo k úrazu.
2. Přerušte větev obvodu – rozpojte vodič v místě, kde chcete měření elektrického proudu provést.
3. Zapojte multimetr do série – černý měřicí kabel vložte do portu COM a červený kabel do portu označeného mA nebo 10A.
4. Nastavte přepínač multimetru – zvolte režim A= pro stejnosměrný proud nebo A~ pro střídavý proud.
5. Obnovte napájení – zapněte obvod a odečtěte hodnotu na displeji přístroje.

Odborná rada: Pokud neznáte přibližnou velikost proudu, vždy začněte nastavením na port 10A, abyste předešli spálení vnitřní pojistky při nečekaně vysokém odběru.

Jak vybrat správný port a rozsah pro měření proudu

Multimetr disponuje specifickými vstupy pro ochranu vnitřních obvodů. Port mA je určen pro citlivé měření nízkých proudů, obvykle do 200 mA až 400 mA. Pro vyšší hodnoty až do 10 ampérů bezpodmínečně použijte port 10A, který je dimenzován na vyšší maximální proud. Digitální multimetr často vyžaduje manuální přepnutí rozsahu na otočném přepínači, pokud není vybaven funkcí autorange.

Častá chyba: Zapojení multimetru paralelně k zátěži při měření proudu způsobí okamžitý zkrat, který může nenávratně poškodit pojistku přístroje nebo samotný měřič. Měření proudu se tedy vždy hodí pro ověření odběru zařízení, zatímco pro diagnostiku zkratu je vhodnější měření odporu multimetrem.

Bezpečnostní opatření při měření proudu multimetrem

Bezpečnostní třída CAT (například CAT II pro domácí zásuvky) definuje, pro jaké prostředí je váš přístroj konstruován, proto ji nikdy nepodceňujte. Před každým měřením zkontrolujte fyzický stav sond a izolaci kabelů. Při práci s obvody pod napětím vždy používejte ochranné pomůcky, jako jsou dielektrické rukavice nebo ochranné brýle. Pokud jsou kabely poškozené, při měření proudu hrozí vysoké riziko úrazu elektrickým proudem.

Tento postup je vhodný pro techniky a kutily pracující na nízkonapěťových obvodech, avšak není určen pro neodbornou manipulaci s instalacemi pod vysokým napětím. V takovém případě vždy vyhledejte kvalifikovaného elektrikáře. Správně nastavený multimetr, u kterého byla provedena pravidelná kalibrace multimetru, je základem přesné diagnostiky, ať už provádíte návod na měření napětí, proudu a odporu multimetrem nebo testujete odběr jednotlivých komponent.

Jak měřit odpor, kontinuitu a testovat diody multimetrem

Při měření elektrických veličin, jako je odpor nebo průchodnost vodičů, musíte vždy pracovat s obvodem zcela odpojeným od napájení. Digitální multimetr nastavte přepínačem do sekce označené řeckým písmenem omega (Ω) pro měření odporu. Pokud na displeji uvidíte hodnotu OL (Over Limit), znamená to, že odpor překračuje nastavený rozsah nebo je obvod přerušený. Při měření se nikdy nedotýkejte kovových hrotů sond prsty, protože elektrický odpor vašeho těla by výrazně zkreslil naměřené výsledky.

Postup při diagnostice obvodů

1. Měření odporu – po nastavení přepínače na Ω přiložte sondy na oba konce součástky a odečtěte hodnotu v ohmech (Ω), kiloohmech (kΩ) nebo megaohmech (MΩ).
2. Test kontinuity – po přepnutí na symbol zvukové vlny ( ))) ) multimetr při spojení sond vydá akustický signál, což využijete, když chcete zjistit, jak testovat pojistku multimetrem snadno a rychle.
3. Test diod – přepněte na symbol diody ( ⎓►| ), přiložte sondy podle polarity diody a sledujte průchodnost v propustném směru (zobrazení napětí v milivoltech) a blokování v závěrném směru (zobrazení OL).

Odborná rada: Pokud hledáte, jak změřit zkrat pomocí multimetru krok za krokem, využijte právě funkci kontinuity; pokud multimetr při testu vodičů trvale píská, obvod je v pořádku, zatímco ticho značí přerušení vodiče.

Tento postup se hodí pro servis elektroniky a kontrolu kabeláže, avšak není vhodný pro měření v obvodech pod napětím, kde hrozí zničení přístroje. Častá chyba: zapomenutí na odpojení napájecího zdroje před měřením odporu, což vede k okamžitému poškození multimetru nebo chybným údajům. Měření odporu a kontinuity je určeno výhradně pro pasivní komponenty bez napětí, nikoliv pro měření kapacity baterie nebo napětí v zásuvce.

Jak měřit kapacitu a frekvenci pomocí multimetru

Kromě základních úkonů, jako je měření napětí, proudu a odporu, nabízí moderní digitální multimetr možnost měření kapacity a frekvence. Pro tyto účely se vždy ujistěte, že váš přístroj disponuje odpovídajícím rozsahem a bezpečnostní třídou CAT pro dané prostředí.

Měření kapacity kondenzátorů

Před zahájením měření musíte kondenzátor bezpečně vybít, ideálně přes rezistor s hodnotou 1 až 10 kiloohmů, aby nedošlo k poškození multimetru zbytkovým nábojem. Přepněte volič do polohy označené symbolem F a vložte kondenzátor do příslušných zdířek nebo připojte měřicí sondy. U elektrolytických součástek je klíčová správná polarita, tedy připojení červeného vodiče na kladný pól a černého na záporný. Častá chyba: měření nabitého kondenzátoru, které může vést k okamžitému zničení vstupních obvodů přístroje. Pokud potřebujete zjistit vnitřní odpor součástky, běžný multimetr nestačí a musíte použít ESR metr.

Měření frekvence

Měření frekvence digitálním multimetrem provedete přepnutím voliče do polohy Hz. Sondy připojte paralelně k testovanému zdroji střídavého signálu, přičemž přístroj automaticky zobrazí frekvenci v Hertzech. Tato funkce je užitečná při diagnostice oscilátorů nebo síťových filtrů. Tip: Pokud naměřená hodnota na displeji kolísá, zkontrolujte pevnost kontaktu sond a čistotu měřicích bodů.

Tato měření se hodí pro elektroniky a techniky opravující zdroje či audio techniku, nikoliv pro naprosté začátečníky bez základních znalostí o vybíjení kondenzátorů. Připomínám, že pro přesné určení stavu starších kondenzátorů je kromě kapacity nutné sledovat i hodnotu ESR. Jak změřit kapacitu baterie pomocí multimetru není přímým úkolem funkce měření kapacity, zde se zaměřte na testování napětí pod zátěží.

Bezpečnostní pravidla a správné používání multimetru

Při měření elektrických veličin je bezpečnost naprostou prioritou, bez které riskujete úraz elektrickým proudem nebo zničení měřicího přístroje. Správné používání multimetru vždy začíná kontrolou stavu měřicích kabelů a výběrem odpovídajícího nastavení pro daný obvod.

Význam bezpečnostních tříd CAT

Bezpečnostní třídy CAT definují odolnost přístroje vůči napěťovým špičkám v různých typech elektrických instalací. Pro bezpečné měření elektrických veličin v domácnosti se vždy ujistěte, že váš digitální multimetr nebo analogový multimetr odpovídá danému prostředí:

• CAT I – určeno pro elektroniku a nízkonapěťové obvody pod 50 V.
• CAT II – vhodné pro domácí zásuvky a běžné spotřebiče připojené do sítě 230 V.
• CAT III – vyžadováno pro pevné instalace v budovách, jako jsou rozvaděče či jističe.
• CAT IV – určeno pro venkovní přípojky a hlavní domovní rozvody s vysokým rizikem rázů.

Odborná rada: Před měřením vždy zkontrolujte, zda izolace sond není poškozená, a při práci na rozvodech používejte ochranné pomůcky, jako jsou dielektrické rukavice.

Praktické zásady bezpečné manipulace

Při každém měření napětí, proudu nebo odporu postupujte systematicky a vyhněte se zbytečným rizikům. Častá chyba je ponechání měřicích kabelů v proudových zdířkách při přepnutí na měření napětí, což vede k okamžitému zkratu a vypálení vnitřní pojistky přístroje.

1. Kontrola sond – před připojením k obvodu ověřte neporušenost izolace a pevnost kontaktů.
2. Nastavení rozsahu – vždy začínejte od nejvyššího rozsahu, pokud neznáte předpokládanou hodnotu.
3. Volba zdířek – černý kabel patří do zdířky COM, červený podle typu měření do zdířky V nebo A.
4. Testování pojistky – jak testovat pojistku multimetrem snadno a rychle zjistíte v režimu měření odporu, kdy při průchodu proudu přístroj pípne.

Tento návod na použití multimetru se hodí pro každého, kdo provádí základní údržbu domácnosti, avšak pro zásahy do hlavních rozvodů pod napětím nad 50 V doporučuji konzultaci s odborníkem s příslušnou elektrotechnickou kvalifikací.

Jak kalibrovat a udržovat multimetr pro přesná měření

Pravidelná kalibrace multimetru je nezbytná pro zajištění vysoké přesnosti při měření elektrických veličin. Zatímco základní kontrolu funkčnosti zvládnete sami, profesionální kalibrace multimetru vyžaduje certifikované vybavení a měla by probíhat v autorizovaném servisu minimálně jednou za 12 až 24 měsíců. Tento proces ověřuje odchylky přístroje oproti etalonu a zaručuje správnost naměřených hodnot u napětí, proudu i odporu.

Správná údržba multimetru výrazně prodlužuje jeho životnost a zvyšuje bezpečnost při práci. V rámci domácí péče se zaměřte na následující body:

• Kontrola sond – prověřte izolaci kabelů a pevnost spojů, protože poškozené vodiče způsobují chyby při měření napětí.
• Výměna baterií – slabé napájení v digitálních multimetrech vede k nepřesným výsledkům, proto baterie měňte při prvních známkách poklesu napětí.
• Čištění přístroje – pouzdro otírejte pouze suchým antistatickým hadříkem bez použití agresivních rozpouštědel.

Tip: Před zahájením měření vždy vizuálně zkontrolujte stav kontaktů na měřicích hrotech a ujistěte se, že nejsou zoxidované.

Tento podrobný návod na měření s multimetrem zdůrazňuje, že údržba multimetru zahrnuje také pravidelnou kontrolu baterií a sond. Častá chyba spočívá v ponechání vybitých baterií uvnitř přístroje, což může vést k vytečení elektrolytu a trvalému poškození vnitřní elektroniky. Tento postup je vhodný pro každého, kdo vyžaduje spolehlivé výsledky, avšak pro certifikované revizní techniky není domácí kontrola plnohodnotnou náhradou za oficiální kalibrační protokol.

Časté dotazy a řešení problémů při měření multimetrem

Při práci s přístrojem se řiďte bezpečnostní třídou CAT, která určuje odolnost zařízení proti napěťovým špičkám. Digitální multimetr vyžaduje správné nastavení rozsahu, pokud není vybaven funkcí automatického přepínání.

Otázka: Jak změřit zkrat multimetrem?

Nastavte multimetr na měření odporu nebo kontinuity, přiložte sondy na obě strany vodiče. Nízký odpor blízko 0 Ω nebo zvukový signál značí vodivé spojení, tedy zkrat.

Otázka: Jak měřit odpor na multimetru?

Odpojte obvod od napájení, nastavte přepínač na Ω a přiložte sondy na konce měřeného prvku. Hodnota na displeji ukazuje elektrický odpor dané součástky.

Otázka: Jak změřit pojistku multimetrem?

Nastavte přístroj na test kontinuity, přiložte sondy na oba konce pojistky. Zvukový signál nebo nízký odpor potvrzuje, že pojistka je funkční.

Otázka: Co lze měřit multimetrem?

Multimetr měří napětí (AC/DC), proud, odpor, kontinuitu, diody, kapacitu a frekvenci. Možnosti závisí na konkrétním modelu a jeho specifikacích.

Otázka: Jak správně zapojit sondy do multimetru?

Černou sondu zapojte do COM portu, červenou do portu podle veličiny. Pro měření napětí a odporu využijte port VΩHz, pro proud porty mA nebo 10A.

Otázka: Jak nastavit rozsah měření u multimetru?

U přístrojů bez automatiky nastavte manuálně rozsah vyšší, než je očekávaná hodnota. Například pro 12V baterii zvolte rozsah 20 V DC.

Otázka: Jak bezpečně měřit proud multimetrem?

Přerušte obvod, zapojte multimetr do série a použijte port mA nebo 10A. Častá chyba: nikdy neměřte proud paralelně, hrozí přepálení vnitřní pojistky.

Otázka: Jak měřit napětí v zásuvce multimetrem?

Nastavte rozsah minimálně na 600 V AC, opatrně zasuňte sondy do otvorů zásuvky. Tato metoda se hodí pro ověření přítomnosti fáze, ale ne pro laiky bez zkušeností.

Otázka: Jak testovat diody multimetrem?

Přepněte na režim testu diod, přiložte sondy dle polarity. Multimetr zobrazí úbytek napětí v propustném směru nebo otevřený obvod.

Otázka: Jak kalibrovat multimetr doma?

Pravidelně porovnávejte naměřené hodnoty se známým zdrojem, jako je nová 1,5V baterie. Při větších odchylkách vyhledejte odborný servis pro přesnou kalibraci multimetru.

Otázka: Jak změřit kapacitu baterie multimetrem?

Nastavte měření napětí DC a přiložte sondy na póly. Napětí pod 1,2 V u běžných AA baterií indikuje vybitý stav.

Otázka: Jak provést měření frekvence pomocí multimetru?

Přepněte přístroj na režim Hz a připojte sondy ke zdroji signálu. Digitální multimetr následně zobrazí frekvenci v hertzech.

Odborná rada: Před měřením proudu vždy zkontrolujte, zda máte sondy v odpovídajících zdířkách. Měření proudu se sondami v portu pro napětí vede k okamžitému zničení pojistky. Měření napětí, proudu a odporu multimetrem vyžaduje pozornost, proto vždy nejprve zvolte správnou funkci. Tento postup se hodí pro kutily, ale pro práci na vysokém napětí nad 50 V doporučuji konzultaci s elektrikářem.
