Jak přesně měřit proud klešťovým měřičem: kompletní návod a tipy

Měření proudu klešťovým měřičem patří mezi nejefektivnější způsoby, jak rychle a bezpečně zjistit elektrický proud v obvodu. Správná technika a volba vhodného přístroje, například True RMS měřiče, zajistí přesné výsledky i při měření stejnosměrného proudu. Naučíte se, jak postupovat krok za krokem a vyvarovat se častých chyb, které mohou ovlivnit měření.

Princip a fungování klešťového měřiče

Klešťový měřič proud měří neinvazivně obemknutím vodiče kovovou obručí, která zachytí magnetické pole vyvolané elektrickým proudem. Uvnitř kleští se nachází Hallova sonda tvořená polovodičovou destičkou s nízkou koncentrací nosičů nábojů, umístěnou kolmo na magnetické pole. Hallův jev, objevený Edwinem Herbertem Hallem v roce 1879, umožňuje měřit jak stejnosměrný (DC), tak střídavý (AC) proud bez přerušení obvodu.

Kromě Hallovy sondy obsahuje přístroj také proudový transformátor, který převádí střídavý proud na nižší, měřitelnou hodnotu. Tento transformátor má sekundární vinutí s vyšším počtem závitů, což zajišťuje bezpečné snížení proudu a přesné měření i u vysokých hodnot. Díky tomu lze například sledovat rozběhové proudy motorů, které mohou dosahovat až 500 % až 1200 % běžného provozního proudu během 75 až 150 milisekund.

Pro správné měření je nezbytné:

• Obemknout pouze jeden vodič, protože přiložení více vodičů současně vede k vyrušení magnetických polí a chybám v měření
• Nastavit měřič na režim AC nebo DC podle typu proudu v obvodu
• Používat přístroj s funkcí True RMS, která zajišťuje přesné hodnoty i u nelineárních a zkreslených proudových průběhů
• Dodržovat bezpečnostní kategorii měřiče (např. CAT II 1000 V, CAT III 600 V, případně CAT IV 600 V u profesionálních modelů), což odpovídá prostředí a napětí, ve kterém měření probíhá
• Pravidelně kalibrovat přístroj podle doporučení výrobce, aby byla zachována přesnost a spolehlivost výsledků

Tip: Častou chybou je obemknutí svazku vodičů místo jednoho vodiče, což způsobuje nulový nebo zkreslený výsledek. Pro přesné měření vždy izolujte a obemkněte jen jeden vodič.

Klešťové měřiče kombinují principy Hallovy sondy a proudového transformátoru, což umožňuje univerzální použití v různých typech elektrických obvodů. Moderní modely navíc disponují funkcemi jako nulování měření pro eliminaci vlivu vnějších elektromagnetických polí, což zvyšuje přesnost zejména v rušivých prostředích.

Jak správně měřit proud klešťovým měřičem krok za krokem

Pro přesné měření proudu klešťovým ampérmetrem je nutné dodržet správný postup, který zahrnuje přípravu přístroje, obemknutí vodiče kleštěmi a správné nastavení režimu měření. Následující návod na měření proudu klešťovým ampérmetrem vám pomůže provést měření bezpečně a spolehlivě.

Příprava přístroje a bezpečnostní opatření

Připravte klešťový měřič s funkcí True RMS, která zajišťuje přesné měření i u nelineárních proudů. Nastavte vhodný rozsah měření podle očekávané velikosti proudu a zkontrolujte bezpečnostní kategorii měřiče, která odpovídá prostředí měření. Používejte ochranné pomůcky, zejména při měření rozběhového proudu nebo vyšších napětí, abyste minimalizovali riziko úrazu.

Obemknutí vodiče kleštěmi

Klešťový ampérmetr pevně obemkne izolovaný vodič tak, aby měření probíhalo pouze na jednom vodiči. Zamezte obemknutí více vodičů najednou, protože to způsobí zkreslení výsledku. Izolace vodiče musí být neporušená, jinak se může objevit elektromagnetické rušení, které ovlivní přesnost měření.

Nastavení režimu měření a odečet hodnoty

Podle typu proudu vyberte na klešťovém měřiči režim AC proud nebo DC proud. Pro měření stejnosměrného proudu klešťovým ampérmetrem postupujte pečlivě, protože některé modely vyžadují dodatečné nulování kleští k eliminaci elektromagnetického rušení. Naměřenou hodnotu odečtěte na displeji a vyhodnoťte ji podle očekávaných parametrů obvodu.

1. Zapněte klešťový ampérmetr a nastavte True RMS funkci.
2. Zvolte správný rozsah měření podle předpokládaného proudu.
3. Bezpečně obemkněte izolovaný vodič jedněmi kleštěmi.
4. Nastavte režim AC nebo DC podle typu proudu v obvodu.
5. Pro DC měření proveďte nulování kleští, pokud je k dispozici.
6. Odečtěte naměřenou hodnotu na displeji.

Tip: Podle testů odborného portálu DTest je důležité pravidelně kalibrovat klešťové měřiče a vyhnout se měření ve vyšším elektromagnetickém rušení, které může zkreslit výsledky.

Více informací k tématu najdete v oficiálním zdroji: dTest.

Výběr vhodného klešťového měřiče a jeho funkce

Klešťové měřiče představují flexibilní nástroj pro měření elektrického proudu v různých aplikacích. Při výběru vhodného modelu je nutné zohlednit požadované funkce a bezpečnostní standardy, které zajistí přesnost i ochranu během měření. Správné používání klešťového měřiče proudu výrazně zvyšuje spolehlivost výsledků a bezpečnost při práci.

Funkce True RMS a její význam

True RMS měřič poskytuje přesné hodnoty proudu i u nelineárních a zkreslených signálů, které standardní přístroje často zkreslují. To je klíčové zejména při měření střídavého proudu v moderních elektronických zařízeních, kde sinusový průběh bývá deformovaný. Použití klešťového měřiče s touto funkcí zajistí věrné měření a minimalizuje chyby.

Další užitečné funkce měřičů

Moderní klešťové ampérmetry často měří nejen rozběhový proud, který je důležitý při startu motorů a spotřebičů, ale také teplotu a kapacitu kondenzátorů. Dále bývá standardem test průchodnosti obvodů a měření diod. Tyto funkce rozšiřují možnosti přístroje a umožňují komplexnější diagnostiku elektrických systémů.

Normy a bezpečnostní kategorie

Bezpečnostní norma EN61010 definují kategorie CAT II až CAT IV, které určují vhodnost měřiče pro různé elektrické prostředí. CAT II je určen pro zařízení napojená na nízké napětí, CAT III pro rozvodné skříně a CAT IV pro hlavní napájecí vedení. Výběr klešťového měřiče s odpovídající kategorií zajišťuje ochranu uživatele i zařízení při měření proudu.

Tip: Při měření stejnosměrného proudu je nutné zvolit klešťový ampérmetr s funkcí DC, protože ne všechny modely ji podporují. Častou chybou je použití přístroje bez True RMS pro měření elektronických zařízení, což vede k nepřesným výsledkům.

Minimalizace chyb a vliv elektromagnetického rušení

Minimalizace chyb a vliv elektromagnetického rušení výrazně zvyšují přesnost měření proudu klešťovým ampérmetrem. Elektromagnetické rušení vzniká v okolí vodičů a může způsobit odchylky až o několik procent, pokud není správně eliminováno. Funkce nulování (zeroing) kleští před každým měřením odstraní základní offset způsobený vnějším magnetickým polem a zajistí spolehlivý a opakovatelný výsledek.

Vliv uspořádání vodičů na měření

Klešťový ampérmetr měří magnetické pole generované proudem v jednom vodiči. Při měření svazku vodičů, kde proudy tečou v opačných směrech (například fáze a neutrálu), se magnetická pole navzájem ruší a výsledná hodnota je zkreslená, často blízká nule. Proto je nezbytné kleštěm obemknout pouze jeden izolovaný vodič. Měření více vodičů současně je nevhodné a vede k chybám přesnosti přesahujícím 10 %.

Kalibrace pro přesné měření

Pravidelná kalibrace klešťového měřiče je klíčová pro udržení přesnosti, zejména u přístrojů s funkcí True RMS, které měří skutečnou efektivní hodnotu proudu i při nelineárních průbězích. Doporučený interval kalibrace je obvykle 12 měsíců, přičemž kalibraci provádí autorizovaná laboratoř podle normy EN61010. Bez pravidelné kalibrace může dojít k systematickým odchylkám, které ovlivní i měření rozběhových proudů, kde jsou přesné špičkové hodnoty zásadní pro diagnostiku.

• Nulujte kleště vždy před měřením, aby se eliminovalo vnější elektromagnetické rušení
• Měřte pouze jeden vodič izolovaně, nikdy ne více vodičů najednou
• Dodržujte kalibrační interval doporučený výrobcem, obvykle 12 měsíců
• Používejte klešťový ampérmetr s bezpečnostní kategorií odpovídající místu měření (např. CAT III 600 V pro průmyslové rozvody)

Tip: Častou chybou je opomenutí nulování kleští, což vede k falešně vysokým nebo nízkým hodnotám proudu. Dodržováním uvedených postupů lze minimalizovat chyby měření a zvýšit spolehlivost výsledků.

Měření rozběhového proudu a jeho specifika

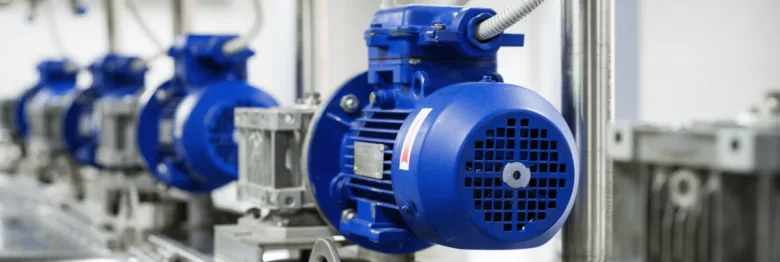

Rozběhový proud představuje nárazový proud, který třífázový motor odebírá při startu. Tento proud může trvat přibližně 75-150 ms a dosahuje hodnoty od 500 % až do 1200 % běžného provozního proudu v ampérech. Při měření rozběhového proudu klešťovým měřičem je nutné zvolit přístroj s dostatečně vysokou vzorkovací frekvencí a funkcí True RMS, aby bylo možné zachytit rychlé špičky a získat přesné údaje. Správné měření proudu klešťovým ampérmetrem vyžaduje také dodržení bezpečnostní kategorie měřiče, zvláště při práci s vysokými proudy. Chyby při měření proudu klešťovým měřičem často vznikají nedostatečným nastavením rozsahu nebo špatným umístěním kleští, což může zkreslit výsledky rozběhového proudu měření.

Časté dotazy a odpovědi k měření proudu klešťovým měřičem

Otázka: Jak se měří proud klešťovým multimetrem?

Proud se měří obemknutím izolovaného vodiče kleštěmi, nastavením přístroje na AC nebo DC režim a odečtením hodnoty na displeji. Je nutné měřit vždy jen jeden vodič, aby nedošlo ke zkreslení výsledku.

Otázka: Jak nastavit klešťový měřič pro měření stejnosměrného proudu?

Přepněte přístroj do DC režimu, ujistěte se, že kleště obemknou pouze jeden vodič, a odečtěte hodnotu na displeji. Pro přesné měření je vhodné použít True RMS měřič.

Otázka: Jaký je princip měření proudu klešťovým měřičem?

Kleště obemknou vodič a využívají Hallův jev nebo proudový transformátor k převodu proudu na elektrický signál, který přístroj zpracuje na měřitelnou hodnotu.

Otázka: Jak se vyhnout chybám při měření proudu klešťovým měřičem?

Měřte pouze jeden vodič, používejte funkci nulování kleští a vyhýbejte se silným elektromagnetickým zdrojům v okolí, které mohou ovlivnit přesnost měření.

Otázka: Jak často kalibrovat klešťový měřič?

Kalibraci doporučuji provádět minimálně jednou ročně, případně dle doporučení výrobce, aby se zachovala přesnost měření a spolehlivost výsledků.

Otázka: Lze měřit rozběhový proud klešťovým měřičem?

Ano, rozběhový proud třífázových motorů trvá 75-150 ms a dosahuje až 1200 % běžného proudu, přičemž moderní klešťové měřiče jej dokážou zachytit.

Otázka: Jaký klešťový měřič je vhodný pro měření DC proudu?

Pro měření stejnosměrného proudu je ideální klešťový ampérmetr s Hallovou sondou a funkcí True RMS, který zajistí přesné údaje i u nestandardních průběhů.

Otázka: Může více vodičů ve svazku ovlivnit měření?

Ano, pokud kleště obemknou více vodičů najednou, výsledná hodnota je zkreslená a nereprezentuje skutečný proud jednoho vodiče.

Otázka: Jak minimalizovat vliv elektromagnetického rušení při měření?

Použijte funkci nulování kleští, měřte mimo silné elektromagnetické zdroje a pravidelně kalibrujte přístroj, aby rušení neovlivnilo výsledky.

Otázka: Co znamená funkce True RMS u klešťového měřiče?

True RMS funkce umožňuje přesné měření i u nelineárních a zkreslených signálů, což zvyšuje spolehlivost měření střídavého i stejnosměrného proudu.

Otázka: Jak změřit proud na autobaterii klešťovým ampérmetrem?

Obemkněte kleště kolem jednoho vodiče vedoucího k autobaterii, přepněte přístroj do DC režimu a odečtěte hodnotu proudu na displeji.

Otázka: Jak nastavit rozsah měření na klešťovém měřiči?

Volba rozsahu závisí na očekávané hodnotě proudu, doporučuji využít funkci automatického přepínání rozsahů, pokud ji přístroj nabízí.

Otázka: Je měření klešťovým měřičem bezpečné?

Ano, díky neinvazivnímu principu měření a bezpečnostním kategoriím EN61010 CAT II až CAT IV je tato metoda bezpečná i pro profesionální použití.

Otázka: Jak dlouho trvá rozběhový proud u třífázového motoru?

Rozběhový proud trvá obvykle 75-150 ms a může být 5 až 12krát vyšší než běžný provozní proud motoru.

Otázka: Co dělat při nepřesných výsledcích měření?

Zkontrolujte správné umístění kleští, ověřte kalibraci přístroje a omezte vliv elektromagnetického rušení v místě měření.

Chyby při měření proudu klešťovým měřičem a jak se jim vyhnout

Nejčastější chybou je měření více vodičů najednou, což vede ke zkreslení výsledků. Dalším problémem je měření v blízkosti silných elektromagnetických zdrojů bez použití nulování, což může způsobit odchylky. Dodržení správného postupu a pravidelná kalibrace významně zvyšují přesnost měření.
