Napětí na nulovém vodiči v elektrické síti: příčiny a řešení

Přítomnost napětí na nulovém vodiči indikuje závažnou poruchu v elektrické instalaci, která vyžaduje okamžitou pozornost. Nejčastější příčinou tohoto nebezpečného stavu je přerušený nulový vodič nebo výrazné asymetrické zatížení fází v třífázové síti.

Proč se na nulovém vodiči objevuje napětí?

Hlavním důvodem, proč se na nulovém vodiči objevuje napětí, je fyzikální princip vyrovnávání proudů v elektrické síti při nerovnoměrném zatížení fází. Zatímco v ideálním stavu nulovým vodičem protéká pouze rozdílový proud, v praxi se v elektrické síti setkáváme s hodnotami napětí způsobenými přechodovými odpory nebo poruchami instalace.

Jak asymetrické zatížení způsobuje napětí na nulovém vodiči?

Asymetrické zatížení nastává v momentě, kdy odběry v jednotlivých fázích nejsou shodné, což je v běžných domácnostech standardní jev. Nulový vodič slouží k návratu proudu, a pokud nejsou proudy v symetrii, vzniká na vodiči úbytek napětí daný jeho odporem a protékajícím proudem. V běžné síti se toto napětí pohybuje v jednotkách voltů, obvykle do 10 % jmenovitého napětí, tedy zhruba do 23 V.

• Rozdílné zatížení fází vyvolává průtok proudu nulovým vodičem.
• Odpor vodiče při průtoku proudu vytváří měřitelné napětí.
• Asymetrie zvyšuje nároky na stabilitu nulového bodu v soustavě.

Tip: Při měření napětí na nulovém vodiči proti zemi používejte vždy kalibrovaný multimetr, abyste vyloučili zkreslení způsobené indukcí z okolních fázových vodičů.

Proč nulový vodič není vždy bez napětí?

Důvody napětí na nulovém vodiči v elektrické síti zahrnují kromě běžné zátěže také havarijní stavy, jako je přerušený nulový vodič. V takovém případě ztratí spotřebiče referenční bod a na nulovém vodiči se může objevit plné fázové napětí až 230 V, což představuje vážné riziko pro bezpečnost elektroinstalace a připojenou elektroniku.

• Přerušený nulový vodič znemožňuje správný návrat proudu do zdroje.
• Napětí na vodiči se v poruchovém stavu blíží hodnotě fázového napětí.
• Ochrana elektroniky vyžaduje integritu nulového vodiče v celé délce obvodu.

Častá chyba: Mnoho uživatelů podceňuje stav svorkovnic, kde povolený spoj na nulovém můstku vytvoří odpor, který se při zatížení projeví jako nebezpečné napětí na nulovém vodiči. Toto se hodí pro diagnostiku rozvodů, ale rozhodně ne pro neodborné zásahy pod napětím.

Jak asymetrické zatížení ovlivňuje napětí na nulovém vodiči?

V ideální třífázové elektrické síti jsou proudy ve všech fázích vyrovnané a nulový vodič zůstává v potenciálu blízkém nule. Pokud však dojde k asymetrickému zatížení, kdy jedna fáze odebírá výrazně vyšší výkon než ostatní, začne nulovým vodičem protékat vyrovnávací proud. Tento protékající proud vyvolává úbytek napětí v důsledku elektrického odporu vodiče, což představuje hlavní příčinu vzniku napětí na nulovém vodiči v elektrické síti.

Jaký proud teče nulovým vodičem při zatížení, závisí přímo na velikosti této nerovnováhy mezi jednotlivými fázemi. Pokud asymetrie zatížení překročí přibližně 10 procent, nulový vodič se v důsledku průtoku proudu zahřívá a napětí vůči zemi může nebezpečně stoupat.

• Asymetrické zatížení vynucuje kompenzaci rozdílu proudů prostřednictvím nulového vodiče.
• Průtok proudu nulovým vodičem vede k přímému vzniku napětí na tomto vodiči vlivem jeho impedance.
• Rozdíly v zatížení fází by v běžné instalaci neměly přesáhnout 10 procent celkového výkonu, aby byla zajištěna stabilita systému.

Tip: Při kontrole elektrické sítě je měření napětí mezi nulovým a fázovým vodičem klíčové pro odhalení nestability. Pokud naměříte na nulovém vodiči vůči ochrannému kolíku hodnotu vyšší než několik voltů, signalizuje to vážný problém v instalaci, přetížený nulový vodič nebo chybu v uzemnění TN-C.

Odborná rada: Pozor na přerušený nulový vodič v třífázovém rozvodu, který vede k nekontrolovanému kolísání napětí na jednotlivých fázích a téměř vždy způsobí zničení připojené elektroniky. Toto rozlišení je zásadní: zatímco mírné napětí na nulovém vodiči může být důsledkem provozní asymetrie, přerušený nulový vodič je kritická havárie vyžadující okamžité odpojení zdroje.

Častá chyba: Mnoho uživatelů podceňuje napětí na nulovém vodiči, pokud spotřebiče zdánlivě fungují, ale i nízké napětí nad 5 V může indikovat špatný kontakt nebo přetížení, které časem povede k tepelné degradaci izolace vodičů. Pro běžného uživatele v domácnosti je jakýkoliv nález napětí na nulovém vodiči vůči zemi důvodem k okamžitému volání kvalifikovaného elektrikáře, který provede revizi instalace.

Jaké jsou důsledky přerušeného nulového vodiče?

Přerušený nulový vodič představuje kritický stav, kdy se v elektrické síti ztrácí referenční bod, což vede k nebezpečnému posunu potenciálu. V takovém případě se na nulovém vodiči může objevit napětí blízké 230 V, což způsobuje vysoké riziko úrazu elektrickým proudem a okamžité poškození připojených elektrických zařízení. Častou příčinou je mechanické poškození vodiče v krabici nebo uvolněný spoj v rozvaděči.

Metody a nástroje pro detekce přerušeného nulového vodiče

Pro přesnou identifikaci stavu, kdy nulový vodič vykazuje napětí, je nutné používat výhradně certifikovaná měřidla, jako jsou dvoupólové zkoušečky napětí. Jednopólové fázovky nejsou pro tento účel vhodné, protože mohou signalizovat napětí i vlivem indukce. Při měření napětí vždy postupujte systematicky a s vědomím, že nebezpečné napětí může být přítomno na vodičích, které by měly být bezpotenciálové.

1. Vypnutí hlavního jističe – odpojte veškeré napájení v objektu před zahájením fyzické kontroly spojů.
2. Vizuální kontrola svorek – prověřte dotažení všech šroubových spojů v bytové rozvodnici a zásuvkových obvodech.
3. Měření odporu smyčky – ověřte integritu nulového vodiče pomocí revizního přístroje, který dokáže detekovat přerušený nulový vodič v instalaci.

Odborná rada: Pokud při měření mezi fází a nulovým vodičem naměříte napětí výrazně odlišné od 230 V nebo napětí kolísá, okamžitě přestaňte s manipulací a přizvěte odborného elektrikáře.

Tento stav se hodí řešit pouze kvalifikovaným osobám, zatímco pro laiky je jakýkoliv zásah do rozvodů nebezpečný. Častá chyba: uživatelé se snaží napětí na nulovém vodiči eliminovat instalací dodatečného uzemnění, což je v soustavě TN-C nepřípustné a technicky nesprávné.

Jak se měří napětí na nulovém vodiči?

Při diagnostice elektrické sítě slouží multimetr jako základní nástroj pro měření napětí. Správná identifikace vodičů je naprosto kritická pro vaši bezpečnost, protože nulový vodič by měl mít vůči zemi nulový potenciál. Pokud se ptáte, jak se měří napětí na nulovém vodiči a fázovém vodiči, vždy postupujte metodicky a s náležitým respektem k elektrickému proudu.

1. Nastavení multimetru – přepněte přístroj na měření střídavého napětí (AC) s rozsahem minimálně 250 V.
2. Kontrola sond – ujistěte se, že jsou měřicí hroty nepoškozené a izolace vodičů multimetru je v bezvadném stavu.
3. Měření mezi fází a nulou – přiložte jednu sondu na fázový vodič a druhou na nulový vodič, přičemž standardní hodnota v síti činí 230 V.
4. Měření proti zemi – změřte napětí mezi nulovým vodičem a ochranným kolíkem zásuvky, abyste ověřili, zda nulový vodič vykazuje nežádoucí potenciál.

Tip: Pokud naměříte na nulovém vodiči napětí vyšší než několik voltů, může být příčinou přerušený nulový vodič nebo asymetrické zatížení v síti. V takovém případě okamžitě přerušte práci a přizvěte kvalifikovaného elektrikáře.

Častá chyba: při měření se nikdy nedotýkejte kovových částí hrotů, protože i při běžném napětí v síti hrozí riziko úrazu. Tento postup se hodí pro ověření stavu instalace, ale pro laiky bez elektrotechnické kvalifikace není vhodný, pokud si nejsou jistí manipulací s měřicí technikou.

Jaké typy elektrických sítí a uzemnění ovlivňují napětí na nulovém vodiči?

Způsob, jakým je navržena elektrická síť a provedeno uzemnění, přímo definuje, proč nulový vodič není vždy zcela bez napětí. Každá topologie sítě reaguje odlišně na zátěžové stavy a přechodové odpory.

Jak typ elektrické sítě ovlivňuje napětí na nulovém vodiči?

Typ sítě určuje, jak se napětí na nulovém vodiči rozkládá při provozu. V síti TN-C jsou funkce pracovního a ochranného vodiče spojeny do jednoho vodiče PEN, což při asymetrickém zatížení a průchodu proudu způsobuje úbytek napětí na jeho impedanci. Naopak TN-S síť využívá oddělený nulový a ochranný vodič, což výrazně zvyšuje bezpečnost elektroinstalace a stabilitu potenciálu. V sítích typu TT nebo IT závisí chování nulového vodiče na způsobu uzemnění zdroje a izolaci vůči zemi. Pokud dojde k situaci, kdy je přerušený nulový vodič, napětí se může nebezpečně přiblížit fázové hodnotě.

Tip: Pokud při měření napětí mezi nulovým vodičem a ochranným kolíkem naměříte hodnoty vyšší než 2-5 V, prověřte dotažení svorek v rozvaděči, protože častou příčinou napětí na nulovém vodiči v bytě bývá přechodový odpor na kontaktech.

Jaké jsou normy a legislativní požadavky na napětí na nulovém vodiči?

Normy ČSN stanovují přísné limity pro bezpečnost elektroinstalace, aby se předešlo rizikům spojeným s asymetrickým zatížením. Obecně platí, že napětí na nulovém vodiči by se mělo blížit nule, nicméně v reálné síti existují drobné úbytky dané odporem vodičů. Pokud napětí překročí 10 % jmenovité hodnoty, dochází k nestabilitě a ohrožení připojené elektroniky. Tato problematika se hodí pro revizní techniky a elektrikáře při kontrole instalací, nikoliv pro neodborné zásahy, kde hrozí úraz elektrickým proudem. Vždy dbejte na to, aby uzemnění bylo provedeno dle platných předpisů.

Jaké jsou vlivy impedance a délky vodičů na napětí na nulovém vodiči?

Každý elektrický vodič v domácí síti disponuje svou vlastní impedancí, která závisí na materiálu, průřezu a celkové délce vedení. Při průchodu střídavého proudu vzniká na tomto odporu úbytek napětí, což je hlavní důvod, proč nulový vodič napětí není v praxi ideálně nulové. Čím delší je délka vodiče od domovního rozvaděče k vašemu spotřebiči, tím vyšší je impedance a tím výraznější napětí na nulovém vodiči naměříte.

Vliv fyzikálních jevů na vedení

Při frekvenci 50 Hz se projevuje skinefekt, který vytlačuje proud k povrchu vodiče a zvyšuje efektivní odpor o zhruba 1 %. Tento jev spolu s asymetrickým zatížením fází způsobuje, že se nulovým vodičem vrací zpět proud, který vytváří měřitelné napětí vůči zemi. Jak se měří napětí na nulovém vodiči a fázovém vodiči? K tomuto účelu použijte multimetr nastavený na střídavé napětí, přičemž měříte potenciál mezi pracovním nulovým vodičem a ochranným kolíkem zásuvky.

Tip: Pokud při měření napětí zjistíte hodnoty vyšší než několik jednotek voltů, může být příčinou přerušený nulový vodič nebo špatné dotahy v rozvodné skříni, což vyžaduje okamžitý servis.

Odborná rada: Pamatujte, že tento jev se hodí znát při diagnostice blikání LED svítidel, ale pro běžné domácí spotřebiče nepředstavuje riziko, pokud je systém uzemnění TN-C v pořádku. Pozor na situaci, kdy je impedance nulového vodiče příliš vysoká; to může vést k nestabilitě napětí v celé síti.

Jak ochránit citlivá zařízení před napětím na nulovém vodiči?

Hlavní příčinou napětí na nulovém vodiči je často asymetrické zatížení fází nebo přerušený nulový vodič v rozvodech typu TN-C. Citlivá zařízení vyžadují instalaci kvalitní přepěťové ochrany, která svede nebezpečné špičky mimo napájecí obvod. Správné a pravidelně udržované uzemnění výrazně zvyšuje bezpečnost instalace a stabilizuje potenciál nulového vodiče vůči zemi.

• Instalujte přepěťové ochrany třídy T1, T2 nebo T3 podle typu rozvaděče.
• Pravidelně provádějte měření napětí mezi nulovým a fázovým vodičem pro kontrolu stavu sítě.
• Revidujte spoje, aby nedošlo k jejich uvolnění a vzniku přechodových odporů.

Tip: Pokud při měření napětí detekujete hodnoty vyšší než 5 až 10 voltů, okamžitě přizvěte revizního technika. Tato ochrana se hodí pro běžné domácnosti s počítači i pro náročné průmyslové systémy, nikoliv však jako náhrada za chybějící hlavní uzemnění objektu. Častou chybou je podcenění stavu svorek v rozvaděči, které mohou vlivem oxidace způsobit nežádoucí rozdíly potenciálů.

Jaké jsou normy a legislativní požadavky na napětí na nulovém vodiči?

Normy řady ČSN 33 2000 stanovují přísné limity pro provoz, které definují, jaké napětí může být na nulovém vodiči v domácí elektrické síti. V ideálním stavu by nulový vodič neměl vykazovat žádný potenciál vůči zemi, avšak vlivem impedance vodičů a asymetrického zatížení fází dochází k úbytkům napětí. Podle standardů musí být elektrická instalace navržena tak, aby napětí na nulovém vodiči nepřekročilo hodnoty ohrožující připojené spotřebiče, přičemž standardní napětí v elektrické síti v domácnostech činí 230 V. Přerušený nulový vodič představuje kritickou závadu, při níž může dojít k posunu uzlového bodu a následnému vzniku nebezpečného přepětí na jednotlivých fázích až do hodnoty sdruženého napětí 400 V.

Odborná rada: Pravidelné měření napětí mezi fázovým a nulovým vodičem pomocí multimetru nastaveného na střídavé napětí (AC) vám pomůže včas odhalit potenciální nestabilitu sítě, přičemž jakákoliv naměřená hodnota na nulovém vodiči vůči ochrannému vodiči (PE) vyšší než jednotky voltů indikuje závadu.

Rizika a chyby v instalaci

Častou chybou je nedostatečné dimenzování průřezu vodičů, které při vysokém odběru způsobuje napětí na nulovém vodiči v bytě v důsledku úbytku napětí na impedanci vedení.

Na co si dát pozor: Častou chybou je podcenění dotažení svorek v rozvaděči, což vede k přechodovým odporům a následnému vzniku napětí na nulovém vodiči i při běžném provozu. Tato problematika se hodí zejména pro majitele starších rozvodů typu TN-C, kde sdružený vodič PEN plní funkci pracovního i ochranného vodiče, ale není relevantní pro moderní sítě TN-S s plně odděleným ochranným vodičem. Ochrana elektroniky přímo závisí na integritě spojů v celé trase, proto jakékoli kolísání hodnot naměřené při zátěži vyžaduje okamžitou odbornou revizi certifikovaným elektrikářem.

Příklady reálných závad a jejich řešení v praxi

Napětí na nulovém vodiči v elektrické síti nejčastěji vzniká kvůli nedokonalým spojům nebo poškození vedení. Nejzávažnějším stavem je přerušený nulový vodič, který vede k nestabilitě napětí v zásuvkách a ohrožení připojených spotřebičů. Pokud hledáte, jak poznat, že na nulovém vodiči je nebezpečné napětí, prvním signálem je kolísání intenzity osvětlení při zapnutí výkonných spotřebičů. V čem se udává napětí v elektrické síti, víme – jsou to volty (V) – a právě odchylky od standardních 230 V indikují problém.

1. Vypnutí hlavního jističe – před jakoukoli manipulací zajistěte úplné odpojení obvodu od napětí.
2. Kontrola dotažení spojů – prověřte svorkovnice v rozvaděči a krabicích, kde často vzniká přechodový odpor.
3. Měření napětí multimetrem – po obnovení napájení ověřte hodnoty mezi fází a nulou, které musí odpovídat nominálnímu napětí.
4. Revize celistvosti obvodu – v případě přerušeného nulového vodiče je nutná výměna poškozeného úseku kabelu.

Odborná rada: Pokud při měření naměříte mezi nulovým vodičem a uzemněním napětí vyšší než 5 V, signalizuje to vážnou chybu v instalaci, kterou musí neprodleně řešit kvalifikovaný elektrotechnik.

Častou chybou je podcenění uvolněných svorek, které vlivem asymetrického zatížení způsobují zahřívání vodičů a následné vyhoření kontaktů. Tento postup se hodí pro majitele nemovitostí s instalací TN-C, kteří mají základní znalosti elektrotechniky, ale pro složitější zásahy vždy vyhledejte odborníka. Na co si dát pozor: nikdy se nepokoušejte o opravu pod napětím, hrozí riziko úrazu elektrickým proudem.

Časté dotazy k napětí na nulovém vodiči

Otázka: Jaký proud teče nulovým vodičem?

Proud v nulovém vodiči odpovídá vektorovému součtu proudů ve fázích a při asymetrickém zatížení může dosahovat významných hodnot.

Otázka: V čem se udává napětí v elektrické síti?

Napětí v elektrické síti se udává ve voltech (V), přičemž standardní hodnota v domácnostech ČR činí 230 V.

Otázka: Jaké je napětí v síti?

Standardní napětí v jednofázové síti v ČR je 230 V při jmenovité frekvenci 50 Hz.

Otázka: Jaké napětí jde z elektrárny do domácí sítě?

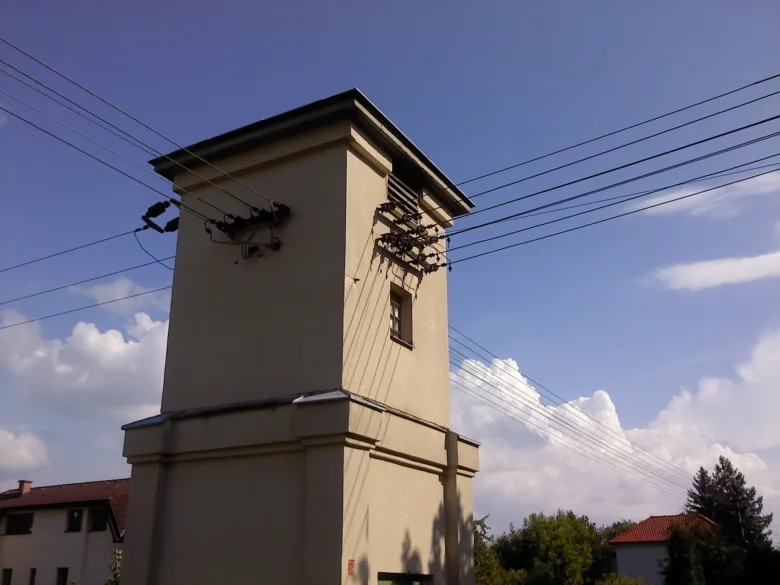

Napětí z elektrárny prochází transformací na nízké napětí 230 V mezi fází a nulovým vodičem pro koncové spotřebiče.

Otázka: Proč je napětí na nulovém vodiči?

Napětí na nulovém vodiči vzniká v důsledku asymetrického zatížení fází, přerušení vodiče nebo nedostatečné impedance uzemnění.

Otázka: Jak poznat, že na nulovém vodiči je nebezpečné napětí?

Indikátorem je nestabilní chod zařízení či naměřená hodnota blízká 230 V, což vyžaduje okamžitou revizi elektroinstalace.

Otázka: Jak se měří napětí na nulovém vodiči?

Měření napětí provádějte digitálním multimetrem přepnutým na rozsah střídavého napětí (AC) mezi nulovým vodičem a ochranným uzemněním.

Otázka: Co znamená napětí na nulovém vodiči v domácí elektroinstalaci?

Signalizuje to poruchu, jako je přerušený nulový vodič, která může vést k přepětí a zničení připojených elektrických spotřebičů.

Otázka: Jaké jsou možné chyby způsobující napětí na nulovém vodiči?

Časté příčiny zahrnují špatné dotažení svorek v rozvaděči, oxidaci spojů nebo chybně provedené uzemnění typu TN-C.

Otázka: Jak bezpečně změřit napětí na nulovém vodiči?

Při měření používejte certifikovaný měřicí přístroj a vždy ověřte integritu měřicích hrotů před samotným kontaktem se živou částí.

Otázka: Jak ovlivňuje délka vodiče napětí na nulovém vodiči?

S rostoucí délkou vodiče se zvyšuje jeho odpor, což při průchodu proudu způsobuje úbytek napětí a vyšší potenciál na nulovém bodu.

Otázka: Co je skinefekt a jak ovlivňuje napětí?

Skinefekt je jev vytlačování střídavého proudu k povrchu vodiče, který při frekvenci 50 Hz zvyšuje efektivní odpor a mírně ovlivňuje úbytky napětí.

Otázka: Jaké typy uzemnění se používají v ČR?

Běžně se setkáte s uzemněním TN-C, TN-S nebo TN-C-S, které definují způsob vedení ochranného a nulového vodiče.

Otázka: Jak ochránit citlivá zařízení před napětím na nulovém vodiči?

Instalujte přepěťové ochrany a pravidelně provádějte odborné měření napětí v elektrické síti pro včasné odhalení závad.

Otázka: Co znamená asymetrické zatížení v elektrické síti?

Jde o nerovnoměrný odběr proudu mezi jednotlivými fázemi, což způsobuje posun potenciálu nulového bodu vůči zemi.

Odborná rada: Častá chyba spočívá v podcenění uvolněného nulového vodiče v rozvaděči, což vede k destrukci elektroniky v celé větvi. Tip: Toto řešení se hodí pro diagnostiku v TN-C sítích, ale není vhodné pro laické zásahy do plombovaných částí elektroměrového rozvaděče.
