Jak správně číst a dekódovat značení kabelů a vodičů v praxi
Značení kabelů a vodičů podle norem ČSN je klíčové pro bezpečnou a spolehlivou elektroinstalaci. Barevné značení vodičů i alfanumerické kódy kabelů pomáhají rychle rozpoznat jejich funkci a parametry. Naučíte se, jak tyto symboly správně číst a vyhnout se tak častým chybám při práci s elektřinou.
Nejpodstatnější body
- Vodiče jsou barevně označeny podle funkce, např. nulový vodič je světle modrý a ochranný zelenožlutý.
- Norma ČSN 33 2000-5-51 a ČSN IEC 60445 upravují barevné i alfanumerické značení kabelů v ČR.
- Kabelové štítky musí mít minimální velikost 3,5 mm a obsahovat označení dle projektové dokumentace.
- Alfanumerické kódy kabelů udávají typ jádra, izolaci, počet žil a průřez vodičů v mm².
- Správné značení zásadně zvyšuje bezpečnost a usnadňuje instalaci i revize elektrických zařízení.
Jak číst barevné značení vodičů podle funkcí
Barevné značení vodičů přímo určuje jejich funkci v elektrické instalaci a usnadňuje správné připojení. Fázové vodiče (L) mají podle norem ČSN a IEC barvy hnědou, černou a šedou, což odpovídá L1, L2 a L3 ve třífázových systémech. Nulový vodič (N) je vždy světle modrý a ochranný vodič (PE) má kombinaci zelené a žluté, která pokrývá 30-70 % délky vodiče ve 15mm úsecích. Toto barevné značení platí pro střídavý proud (AC), u stejnosměrného proudu (DC) bývá značení jednodušší a často se používají jiné konvence, například červená a černá pro plus a mínus.
Barevné značení vodičů je klíčové také pro správné čtení kabelů CYKY a rozpoznání kabelových štítků s alfanumerickými kódy, které doplňují informaci o průřezu a typu izolace.
| Funkce vodiče | Barva vodiče | Vysvětlení |
|---|---|---|
| Fázový vodič (L1) | Hnědá | První fáze střídavého proudu |
| Fázový vodič (L2) | Černá | Druhá fáze střídavého proudu |
| Fázový vodič (L3) | Šedá | Třetí fáze střídavého proudu |
| Nulový vodič (N) | Světle modrá | Návratový vodič obvodu |
| Ochranný vodič (PE) | Zelenožlutá | Zemnění a ochrana před úrazem |
Jak číst a interpretovat značení holých vodičů
Holé vodiče nemají izolaci, proto se na ně používá pouze zelenožlutá barva pro ochranný vodič (PE). Fázové a nulové vodiče se u holých vodičů neoznačují barevně, proto je nutné při instalaci dbát zvýšené opatrnosti a přesně dodržovat normy elektroinstalace značení.
Tip: Častou chybou je zaměňování fázových vodičů s nulovým kvůli špatnému rozlišení barev nebo opotřebované izolace. Správné barevné značení vodičů výrazně snižuje riziko chyb při montáži a údržbě.
Alfanumerické značení kabelů: význam a příklady
Alfanumerické značení kabelů a vodičů podle norem ČSN a IEC poskytuje přehledné informace o konstrukci a vlastnostech kabelu. Naučit se správně číst značení kabelů je klíčové pro bezpečnou elektroinstalaci a správný výběr materiálu. Níže najdete praktický návod na čtení značení vodičů a kabelů včetně příkladů nejčastěji používaných kódů.
Struktura kódu kabelu
Každé písmeno a číslo v alfanumerickém kódu kabelu označuje konkrétní vlastnost. První písmeno zpravidla určuje typ jádra – například A znamená hliníkové jádro, měděné jádro značí písmeno V nebo B podle normy, a K označuje kabel. Další písmena popisují typ izolace, počet žil a jejich uspořádání. Čísla vyjadřují průřez vodičů v milimetrech čtverečních (mm²), což je zásadní údaj pro dimenzování kabelu podle jeho zatížení.
Příklady běžných kódů
Kabel VVG patří k nejrozšířenějším typům, kde V znamená měděné jádro a VG označuje PVC izolaci a plášť. Kabel VVGng navíc splňuje požadavky na nehořlavost izolace, což jej předurčuje pro instalace s vyššími bezpečnostními nároky. Typický průřez vodičů u třížilových kabelů bývá 1,5 mm², což je vhodné pro běžné elektrické spotřebiče a osvětlení. S ohledem na barevné značení vodičů je důležité identifikovat fáze (L1, L2, L3) a nulový vodič podle standardních norem ČSN kabely.
| Kód kabelu | Význam písmen | Průřez vodičů (mm²) | Použití |
|---|---|---|---|
| VVG | měděné jádro, PVC izolace | 1,5; 2,5; 4 | běžné elektroinstalace |
| VVGng | měděné jádro, nehořlavá PVC izolace | 1,5; 2,5; 4 | zvýšená bezpečnost |
| AYKY | hliníkové jádro, PVC izolace | 10; 16; 25 | průmyslové instalace |
Odborná rada: Při dekódování označení kabelů v elektrotechnice doporučuji vždy ověřit údaje z kabelového štítku a porovnat je s platnými normami ČSN kabely, aby nedošlo k chybné instalaci. Častou chybou bývá zaměnění průřezu vodičů, což může vést k přehřátí nebo poruše elektroinstalace.
Pro podrobnější informace o alfanumerickém značení kabelů lze využít zdroje na https://www.eagri.cz, které poskytují oficiální normy a příklady elektroinstalace značení.
Více informací k tématu najdete v oficiálním zdroji: Ministerstvo zemědělství ČR.
Značení vodičů a kabelů podle norem ČSN
Norma ČSN 33 2000-5-51 společně s normou ČSN IEC 60445 upravují zásady správného značení kabelů a vodičů v elektroinstalacích. Tyto normy stanovují barevné značení vodičů, které usnadňuje identifikaci fází, nulových a ochranných vodičů, a také pravidla pro použití alfanumerických kódů kabelů. Správné čtení značení vodičů a kabelů je klíčové pro bezpečnou instalaci a údržbu elektrických rozvodů.
Důležitou součástí značení jsou kabelové štítky, které musí splňovat konkrétní požadavky. Norma vyžaduje, aby štítky měly minimální velikost písma 3,5 mm, což zajišťuje jejich dobrou čitelnost i v náročnějších podmínkách. Materiály štítků musí patřit do třídy reakce na oheň A1, A2 nebo B, což znamená vysokou odolnost proti hoření a bezpečnost v případě požáru.
Praktický návod na čtení značení vodičů a kabelů zahrnuje také pravidla pro přeznačování, například ochranné vodiče se označují zelenožlutou barvou a nesmí být zaměňovány za jiné vodiče.
- Kabelové štítky musí mít písmo alespoň 3,5 mm vysoké
- Materiály štítků musí splňovat třídu reakce na oheň A1, A2 nebo B
- Barevné značení vodičů odpovídá normám ČSN kabely a usnadňuje rychlou identifikaci
- Alfanumerické kódy kabelů doplňují barevné značení a poskytují detailní informace o typu kabelu
Jak rozpoznat a přečíst značení vodičů
Pro správné dekódování značení vodičů se doporučuje vždy vycházet z norem, které garantují jednotnost a bezpečnost elektroinstalace. Dodržování těchto pravidel minimalizuje riziko chyb při montáži i provozu.
Materiály a technologie značení kabelů a vodičů
Pro správné čtení a dekódování značení kabelů a vodičů je klíčové znát materiály a technologie, které se při označování používají. V této sekci představíme nejčastější materiály a moderní technologie, které zajistí trvanlivé a čitelné označení v souladu s normami ČSN.
Materiály používané pro značení kabelů a vodičů

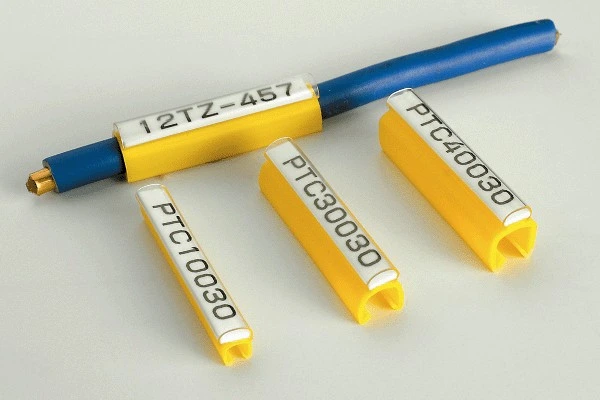

Pro značení kabelů a vodičů se nejčastěji používají štítky a návlečky z polyesteru, nylonu a akrylu. Tyto materiály poskytují vysokou odolnost proti mechanickému poškození, vlhkosti a chemickým vlivům, což je nezbytné zejména v průmyslovém prostředí. Polyesterové a nylonové štítky jsou oblíbené pro svou pevnost, zatímco akryl nabízí dobrou pružnost.
Technologie značení: tiskárny, smršťovací bužírky a aplikace
Průmyslové tiskárny umožňují tisk přesných alfanumerických kódů a barevného značení vodičů přímo na štítky nebo návlečky, které lze snadno obalit kolem kabelu. Smršťovací bužírky se aplikují zahřátím na 120-150 °C, čímž se pevně přilnou k vodiči a zvýší odolnost značení vůči otěru a vlhkosti. Pro domácí použití se často využívají permanentní fixy, které však nemají takovou trvanlivost.
Jak se správně označují elektrické kabely a vodiče?
Správné označení kabelů a vodičů vyžaduje použití vhodných materiálů a technologií, aby byly kabelové štítky i návlečky trvanlivé a čitelné. Označení musí odpovídat normám ČSN kabely a elektroinstalace značení, zahrnující barevné značení vodičů a alfanumerické kódy kabelů. Nesprávná fixace nebo použití nevhodných materiálů vede k rychlému opotřebení označení a ztížení identifikace vodičů v budoucnu.
- polyester, nylon a akryl zajišťují dlouhodobou ochranu štítků
- smršťovací bužírky pevně přilnou zahřátím na 120-150 °C
- průmyslové tiskárny tisknou trvanlivé alfanumerické kódy a barevné značení vodičů
- permanentní fixy vhodné spíše pro domácí nebo krátkodobé značení
Tip: Pro průmyslové elektroinstalace doporučuji používat štítkovače a smršťovací bužírky, které splňují normy ČSN kabely a zajistí dlouhodobou čitelnost značení bez rizika poškození.
Bezpečnost a důsledky nesprávného značení kabelů
Nesprávné značení kabelů a vodičů představuje zásadní riziko pro bezpečnost elektroinstalace. Elektrické vodiče barvy a alfanumerické kódy kabelů musí odpovídat normám ČSN kabely, aby byla zajištěna správná identifikace. Chybná interpretace značení kabelů a vodičů může vést k elektrickým zkratům, které vyvolávají požár nebo způsobují selhání zařízení. Zejména ochranný vodič, označený obvykle zelenožlutou barvou, musí být spolehlivě rozpoznatelný pro prevenci úrazu elektrickým proudem.
Jak číst značení kabelů a vodičů
- Dodržujte barevné značení vodičů podle platných ČSN norem
- Kontrolujte kabelové štítky s alfanumerickými kódy pro správnou identifikaci
- Věnujte pozornost rozdílům v označení fází L1, L2, L3 a nulového vodiče
- Při pochybnostech ověřte značení dokumentací výrobce nebo elektroprojektu
Tip: Častá chyba je zaměnění ochranného vodiče s nulovým, což může způsobit nebezpečný proudový únik a ohrožení zdraví. Proto je správné a pečlivé čtení značení kabelů klíčové pro bezpečný provoz elektroinstalace.
Značení vodičů v průmyslových instalacích a automatizaci
Průmyslové instalace a automatizace vyžadují precizní značení vodičů, které umožňuje rychlou a jednoznačnou identifikaci i v náročných provozních podmínkách. Pro tento účel se používají speciální kabelové štítky a alfanumerické kódy splňující normy ČSN a IEC, které stanovují pravidla pro barevné rozlišení a označení vodičů i kabelů.
Materiály štítků pro průmysl
V průmyslových aplikacích jsou standardem polyesterové a nylonové štítky, které odolávají chemikáliím, olejům a teplotám až do 150 °C. Tato odolnost zajišťuje čitelnost značení i při teplotních výkyvech a kontaktu s agresivními látkami. Štítky musí splňovat třídu reakce na oheň A1, A2 nebo B dle ČSN EN 13501-1 a mít minimální velikost 3,5 mm, aby byla zaručena trvanlivost a čitelnost po celou dobu životnosti kabelu.
Postupy značení v automatizaci
Značení vodičů v automatizaci kombinuje přesné alfanumerické kódy s barevným rozlišením vodičů podle platných norem ČSN 33 2000-5-51 a ČSN IEC 60445. Barevné značení vodičů usnadňuje okamžité rozpoznání jejich funkce – fáze (L) jsou označeny hnědou, černou nebo šedou barvou, nulový vodič (N) světle modrou, ochranný vodič (PE) zelenožlutou kombinací, která musí pokrývat 30-70 % povrchu vodiče v pravidelných intervalech 15 mm. Pro stejnosměrné systémy se používá červená (kladný vodič) a bílá (záporný vodič).
- používání kabelových štítků s jasným a otěruvzdorným potiskem
- aplikace barevného rozlišení vodičů podle ČSN a IEC norem
- přesné dekódování alfanumerických kódů kabelů a vodičů podle průmyslových standardů
Tip: Častou chybou je použití nevhodných nebo nekvalitních štítků, které rychle ztrácejí čitelnost a mohou vést k chybné identifikaci vodičů. Proto vždy vybírejte štítky určené pro průmyslové prostředí s odolností vůči teplotám, chemikáliím a mechanickému opotřebení. Tento způsob značení je nezbytný pro velké průmyslové provozy a automatizaci, ale není povinný u jednoduchých domácích elektroinstalací.
Časté dotazy
Jak se správně označují fáze L1, L2 a L3?
Fáze L1, L2 a L3 se označují barvami hnědá, černá a šedá podle normy ČSN 33 2000-5-51.
Jaká je minimální velikost štítku na kabelu?
Minimální velikost štítku na kabelu je 3,5 mm, musí být čitelný a odolný po celou dobu životnosti kabelu.
Co znamená zkratka VVG u kabelů?
Kabel VVG označuje měděné jádro s PVC izolací a pláštěm bez pancíře, běžný průřez je 1,5 mm².
Jaký je význam zelenožluté barvy na vodiči?
Zelenožlutá barva je vyhrazena pro ochranný vodič (PE) a musí pokrývat 30-70 % povrchu vodiče na délce 15 mm.
Jaké materiály se používají pro výrobu kabelových štítků?
Pro štítky se používají materiály polyester, nylon a akryl, které jsou odolné a splňují třídu reakce na oheň A1, A2 nebo B.
Jaké jsou rizika nesprávného značení kabelů?
Nesprávné značení může vést k elektrickým zkratům, požárům a úrazům elektrickým proudem, proto je důležité dodržovat normy.
Jak se značí vodiče v průmyslových instalacích?
V průmyslu se používají odolné štítky s přesnými alfanumerickými kódy a barevným rozlišením pro rychlou identifikaci.
Jak číst značení holých vodičů?
Holé vodiče jsou označeny pruhem nebo celoplošně příslušnou barvou, například modrý pruh 15-100 mm pro nulový vodič.
Jak ověřit správnost značení kabelů při revizi?
Správnost značení se ověřuje kontrolou barev, štítků minimálně 3,5 mm a shodou s projektovou dokumentací podle normy ČSN.
Jaký je rozdíl v značení vodičů pro AC a DC systémy?
Pro AC systémy jsou fáze hnědá, černá, šedá; pro DC systémy červená (kladný vodič) a bílá (záporný vodič).
Jaké barevné značení se používá pro nulový vodič v elektrických instalacích?
Nulový vodič je obvykle označen modrou barvou podle platných norem ČSN.
Co znamená označení CYKY na kabelech?
CYKY označuje kabel s měděnými vodiči (C), izolovanými PVC (Y), s PVC pláštěm (K) a vnější izolací (Y).
Jak rozpoznat kladný a záporný vodič u stejnosměrných kabelů?
Kladný vodič je často označen červenou barvou a záporný černou, což je standardní barevné značení DC systémů.
Jaký je význam písmen ve značení kabelů podle ČSN normy?
Písmena ve značení kabelů označují materiál vodiče, izolaci a plášť, například C = měď, Y = PVC, K = kabelový plášť.
Jak se značí vodiče ochranného zemnění?
Vodiče ochranného zemnění jsou označeny zelenožlutou barvou podle normy ČSN.
