Jednoduchý tyristorový regulátor výkonu popis a schéma zařízení
Tyristorový regulátor výkonu umožňuje plynulé ovládání elektrických spotřebičů pomocí metody fázového řízení, která efektivně ořezává sinusovku střídavého proudu. Tento princip pulzního řízení zajišťuje přesnou regulaci výkonu u odporových zátěží, jako jsou topná tělesa či klasické žárovky, při zachování minimálních rozměrů samotného obvodu.
📝 Ve zkratce
- Tyristorové regulátory výkonu umožňují řídit elektrický výkon topných systémů pomocí polovodičové součástky tyristoru.
- Pulzní řízení (burst firing) přepíná celé sinusové vlny napětí, např. 50 % výkonu znamená přepnutí poloviny plných vln.
- Fázové řízení spíná část každé poloviny vlny a je vhodné pro nízko odporové topné prvky, ale generuje harmonické rušení.

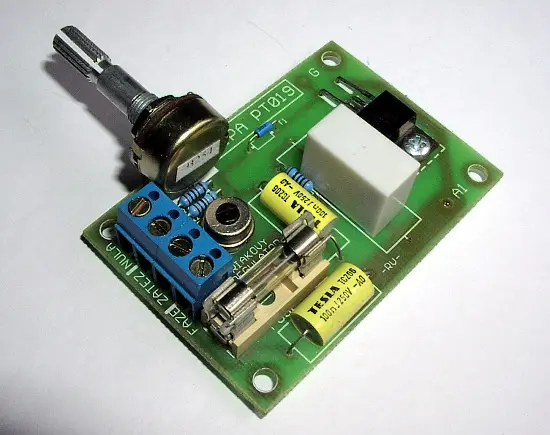

- Jednoduchý tyristorový regulátor lze sestavit z několika základních komponent – tyristoru, diody, odporu a potenciometru.
- Detailní schéma zapojení a popis částí pomáhají správnému návrhu a zapojení regulátoru s bezpečným provozem.
Funkce a princip činnosti jednoduchého tyristorového regulátoru výkonu
Jednoduchý tyristorový regulátor výkonu funguje jako rychlý elektronický spínač, který v elektrickém obvodu plynule omezuje protékající elektrický proud odebíraný zátěží. Základem zařízení je tyristor, tedy polovodičová součástka složená ze čtyř vrstev materiálu, kde každá druhá vrstva vykazuje vodivost. Tento výkonový regulátor umožňuje efektivní přepínání napájecího napětí do systému nebo jeho úplné blokování na základě malého řídicího signálu přivedeného na řídicí elektrodu.
Jak funguje jednoduchý tyristorový regulátor výkonu
Při elektronickém řízení výkonu v praxi využíváte dva hlavní principy, které určují, jakým způsobem tyristor propouští střídavé sinusové napětí do zátěže:
- Fázové řízení výkonu – spíná pouze část každé poloviny vlny síťového napětí, což je vhodné pro topné prvky s velmi nízkým odporem, avšak tento způsob generuje harmonické rušení a jalový výkon.
- Pulzní řízení výkonu – pracuje na principu spínání celých sinusových vln v určitém časovém poměru, kdy například při požadavku na 50 % výkonu elektronické řízení propouští na zátěž pouze polovinu plných vlnových průběhů.
| Princip řízení | Způsob spínání | Vhodné využití |
|---|---|---|
| Pulzní řízení | Celé sinusové vlny | Odporové zátěže, topné systémy |
| Fázové řízení | Části půlvln | Topné prvky s velmi nízkým odporem |
Odborná rada: Při návrhu věnujte pozornost chlazení, protože tyristor při sepnutí vykazuje malý, ale reálný úbytek napětí, který při vysokých proudech generuje teplo. Na co si dát pozor: častou chybou při stavbě je záměna řídicí elektrody s anodou nebo katodou, což vede k okamžitému zničení součástky při prvním pokusu o sepnutí. Konstrukce jednoduchého tyristorového regulátoru výkonu s vysvětlením principu fázového řízení se hodí pro ohmické zátěže, jako jsou topná tělesa z karbidu křemíku (SiC) nebo disilikidu molybdenu (MoSi2), zatímco pro indukční zátěže, jako jsou motory, je tento typ regulace nevhodný bez dodatečných ochranných obvodů.
Otázka: Jaké jsou hlavní výhody použití tyristorového regulátoru v topných systémech?
Tyristorové regulátory přispívají k bezpečnému provozu topných prvků a umožňují přesné řízení spotřeby energie. Díky nim efektivně snížíte špičkové zatížení systému a celkové provozní náklady, přičemž moderní jednotky automaticky detekují selhání částečného zatížení.
Otázka: Pro koho se tento typ regulace hodí a pro koho nikoliv?
Tento regulátor je ideální pro uživatele vyžadující přesnou regulaci odporových a odporově-indukčních zátěží v průmyslových topných aplikacích. Naopak pro aplikace s vysoce indukčními motory bez odpovídajících ochranných obvodů nebo pro systémy vyžadující čistý sinusový průběh bez harmonického rušení není tento typ regulace vhodný.
Detailní schéma zapojení tyristorového regulátoru s popisem komponent
Základem pro efektivní regulaci výkonu v elektrickém obvodu je fázové řízení, které umožňuje plynule měnit efektivní hodnotu napětí procházejícího zátěží. Níže naleznete schéma zapojení tyristorového regulátoru výkonu s popisem komponent, které tvoří funkční celek pro elektronické řízení střídavého proudu.
Popis tyristoru a jeho funkce
Tyristor představuje hlavní spínací prvek, který v elektrickém obvodu funguje jako řízený ventil. Jeho úkolem je přepínání proudu v závislosti na řídicím impulsu přivedeném na hradlo. Při dosažení prahového napětí na řídicí elektrodě tyristor sepne a vede proud až do okamžiku, kdy hodnota proudu klesne k nule, což zajišťuje efektivní regulaci výkonu.
Funkce diody a rezistorů
Dioda v zapojení usměrňuje řídicí signál a zajišťuje ochranu obvodu před zpětným napětím, které by mohlo tyristor poškodit. Rezistor plní kritickou roli při omezování proudu tekoucího do řídicí elektrody, čímž chrání polovodičové přechody před destrukcí.
| Komponenta | Typická hodnota | Funkce v obvodu |
|---|---|---|
| Rezistor | 1 kOhm – 4.7 kOhm | Omezení proudu hradla |
| Dioda | 1N4007 | Usměrnění řídicího signálu |
| Potenciometr | 100 kOhm – 470 kOhm | Plynulé nastavení fáze |
Nastavení výkonu pomocí potenciometru
Potenciometr slouží jako uživatelský prvek pro plynulé nastavení výkonu regulátoru. Otáčením běžce měníte časový okamžik sepnutí tyristoru vzhledem k průběhu síťového napětí.
- Konstrukce jednoduchého tyristorového regulátoru výkonu s vysvětlením vyžaduje pečlivé odizolování všech součástek.
- Odborná rada: Častá chyba při stavbě spočívá v podcenění chlazení tyristoru, proto vždy použijte vhodný hliníkový chladič.
- Toto zapojení je vhodné pro odporové zátěže, jako jsou topná tělesa nebo žárovky, nikoliv pro indukční motory bez úpravy obvodu.
Typy řízení výkonu: pulzní a fázové řízení v praxi
Elektronické řízení výkonu zátěže v elektrickém obvodu využívá dva odlišné přístupy, které zásadně ovlivňují chování spotřebiče i kvalitu napájecí sítě. Tyristor jako polovodičová součástka složená ze čtyř vrstev materiálu umožňuje efektivní přepínání napájecího napětí do topného systému nebo jeho úplné blokování.
Princip pulzního řízení (burst firing)
Pulzní řízení výkonu pracuje na principu spínání celých period sinusové vlny. Regulátor propustí definovaný počet celých vln a následně je na nastavený čas přeruší. Pokud nastavíte 50 % výkonu, tyristor propustí přesně polovinu vlnových průběhů. Tato metoda je ideální pro zátěže s velkou tepelnou setrvačností, kde nevadí krátkodobé výpadky proudu, a minimalizuje elektromagnetické rušení i zátěž distribuční sítě.
Princip fázového řízení
Fázové řízení výkonu spíná tyristor pouze v určité části každé půlvlny sinusové vlny. Změnou úhlu sepnutí plynule regulujete efektivní hodnotu napětí dodávaného do zátěže. Tento proces však vytváří strmé hrany proudových rázů, což generuje značné harmonické rušení a zvyšuje jalový výkon. Metoda je vhodná pro topné prvky s velmi nízkým odporem, jako jsou materiály z karbidu křemíku (SiC) nebo disilikidu molybdenu (MoSi2).
Praktické dopady a použití
Při návrhu regulace výkonu pro topné těleso zvažte následující faktory:
- Pulzní řízení minimalizuje elektromagnetické rušení a celkovou zátěž elektrické sítě.
- Fázové řízení umožňuje plynulou regulaci, ale vyžaduje instalaci odrušovacích filtrů.
- Častá chyba: použití fázového řízení pro indukční zátěže bez odpovídající kompenzace jalového výkonu.
| Typ řízení | Vhodná zátěž | Hlavní výhoda |
|---|---|---|
| Pulzní (ZC) | Odporová (pomalá) | Nízké rušení sítě |
| Fázové | Odporová (nízký odpor) | Plynulá regulace |
Odborná rada: Pulzní řízení se hodí pro odporové zátěže s pomalou odezvou, zatímco fázové řízení je nezbytné tam, kde potřebujete okamžitou reakci systému. Pro běžné topné systémy je efektivita regulace vyšší u pulzního režimu, neboť nezpůsobuje zbytečné zkreslení napájecího napětí. Pro specifické aplikace s vysokoteplotními materiály doporučuji použití elektronického transformátoru IPC 300.
Otázka: Pro koho je vhodnější pulzní a pro koho fázové řízení?
Pulzní řízení se hodí pro uživatele s odporovými zátěžemi, které mají vysokou tepelnou setrvačnost a nevyžadují okamžitou změnu teploty. Fázové řízení je určeno pro náročné aplikace s materiály jako SiC nebo MoSi2, kde je vyžadována přesná a okamžitá regulace výkonu bez ohledu na generované harmonické rušení.
Návrh a dimenzování regulátoru pro konkrétní aplikace
Správný návrh regulátoru vyžaduje precizní volbu součástek podle charakteru zátěže. Klíčovým parametrem je dimenzování tyristoru, který musí bezpečně snést maximální elektrický proud protékající zátěží a napěťové špičky v síti. Pro spolehlivou regulaci výkonu využíváme fázové řízení, kde tyristor spíná v definovaném okamžiku periody střídavého napětí.
Pokud vás zajímá, jak sestavit jednoduchý tyristorový regulátor výkonu krok za krokem, postupujte podle následujících bodů:
- Výběr polovodiče – zvolte tyristor s proudovou rezervou alespoň 50 procent nad nominální proud zátěže.
- Výpočet odporů – nastavte hodnotu potenciometru tak, aby řídicí proud tyristoru nepřekročil maximální povolené hodnoty uvedené v katalogovém listu.
- Instalace ochrany – doplňte elektrický obvod o pojistku a varistor pro ochranu před napěťovými rázy.
- Kontrola izolace – zajistěte dostatečné oddělení ovládacích prvků od živých částí sítě.
Odborná rada: Častá chyba při stavbě spočívá v poddimenzování chladiče tyristoru, což vede k tepelnému průrazu polovodiče při plném zatížení.
Tento postup je ideální pro odporové zátěže, jako jsou topná tělesa nebo žárovky. Naopak se nehodí pro indukční zátěže, jako jsou motory nebo transformátory, kde hrozí destrukce součástek kvůli napěťovým špičkám při vypínání. Schéma a popis tyristorového regulátoru výkonu vždy konzultujte s technickou dokumentací konkrétního typu tyristoru.
Výhody a omezení jednoduchých tyristorových regulátorů
Hlavní výhody jednoduchého tyristorového regulátoru výkonu oproti mechanickým či jiným typům regulátorů spočívají ve vysoké provozní efektivitě a minimálním počtu aktivních komponent. Tyristor, jakožto polovodičová součástka složená ze čtyř vrstev materiálu, umožňuje přesné elektronické řízení výkonu prostřednictvím fázového řízení nebo pulzního řízení. Při fázovém řízení dochází ke spínání části každé poloviny sinusové vlny síťového napětí, což je ideální pro odporové zátěže, jako jsou topná tělesa z karbidu křemíku (SiC) nebo disilikidu molybdenu (MoSi2).
- Vysoká účinnost při spínání velkých proudů v elektrickém obvodu.
- Nízké pořizovací náklady na základní součástky, jako je tyristor a potenciometr.
- Kompaktní konstrukce umožňující snadnou instalaci do rozvaděčů či ovládacích panelů.
- Možnost plynulé regulace výkonu bez mechanického opotřebení kontaktů.
Mezi technická omezení patří zejména vznik harmonického rušení, které může negativně ovlivňovat citlivé spotřebiče připojené ke stejné síti. Při fázovém řízení navíc vzniká jalový výkon, který je nutné zohlednit v návrhu elektrického obvodu.
Odborná rada: Častou chybou při stavbě je podcenění chlazení tyristoru, což vede k rychlému tepelnému průrazu polovodičového přechodu. Vždy zajistěte dostatečný odvod tepla pomocí adekvátního chladiče.
| Parametr | Vlastnost |
|---|---|
| Typ zátěže | Odporové, odporově-indukční |
| Řídicí prvek | Tyristor (polovodič) |
| Způsob regulace | Fázové řízení, pulzní řízení |
| Hlavní riziko | Harmonické rušení, tepelný průraz |
Toto řešení se hodí pro jednoduché tepelné spotřebiče a průmyslové topné systémy, kde je prioritou regulace dodávaného výkonu. Naopak není vhodné pro napájení složité elektroniky s citlivými zdroji, u které by harmonické rušení způsobovalo nestabilitu či poškození komponent. Pokud vyžadujete precizní regulaci bez elektromagnetického rušení, doporučuji využít režim pulzního řízení (burst firing) nebo instalaci odrušovacích filtrů. Nesprávné zapojení potenciometru v řídicím obvodu často způsobuje nestabilitu výstupu, proto vždy kontrolujte integritu všech spojů dle schématu zapojení.
Údržba, diagnostika a řešení běžných poruch
Pravidelná údržba tyristorového regulátoru výkonu výrazně prodlužuje jeho životnost a zajišťuje spolehlivé fázové řízení spotřebičů. Včasná diagnostika poruch v elektrickém obvodu navíc předchází nákladným opravám a zvyšuje bezpečnost provozu.
Typické poruchy tyristorových regulátorů
Mezi nejčastější závady patří přehřátí způsobené nedostatečným chlazením nebo překročením nominálního zatížení. Častou chybou při stavbě je podcenění chladicího profilu, což vede k tepelné degradaci součástek. Zkraty v obvodu nezřídka poškodí polovodičový přechod, což vyústí v selhání spínání. Pokud tyristor nereaguje na změnu polohy potenciometru, zkontrolujte integritu řídicí elektrody a okolní pasivní prvky.
Doporučená údržba a kontrola
Pravidelná údržba zahrnuje vizuální inspekci spojů a odstranění prachu z chladicích ploch. Doporučuji provádět periodické měření parametrů napětí pomocí multimetru v odpojeném stavu.
- Kontrola dotažení svorkovnic brání vzniku přechodových odporů.
- Ověření funkčnosti potenciometru zajistí plynulou regulaci výkonu.
- Čištění desky plošných spojů izopropylalkoholem odstraňuje vodivé nečistoty.
Odborná rada: Tento regulátor se hodí pro odporové zátěže, jako jsou topná tělesa či žárovky, ale není vhodný pro motory s rozběhovým kondenzátorem bez úpravy elektronického řízení. Na co si dát pozor: vždy pracujte při vypnutém napájení, neboť v obvodu mohou zůstat nebezpečná napětí i po odpojení ze sítě.
